Skyddskrets går - Rotel RA-12

[Swane]

Hej Faktiskt.se!
Får presentera mig som ny medlem, men gammal läsare.
Efter lite sökande har jag skaffat mig ett par Guru junior plus och begagnad Rotel RA-12 från 2012.
Detta köptes nyligen vid lägenhetsbyte. Mycket trevlig setup!

Till saken:
Har tyvärr fått ett problem med Roteln. Den verkar bli överhettad efter sisådär 15 minuter vid 50-60% volym. Detta sker alltså oavsett om högtalarna är inkopplade eller ej.
Kylflänsarna blir i min värld absolut inte så pass varma att jag inte kan hålla handen på dom, obestämd tid. Om något tycker jag värmen som är strålar över den högra kondensatorn. Givetvis kan jag montera en frånluftsfläkt vid enheten men den står mycket luftigt och jag kan direkt konstatera att något är fel.

Det är alltså en skyddskrets som går igång med ett klick, sedan återkommer ljudet efter sådär 5-10sek.

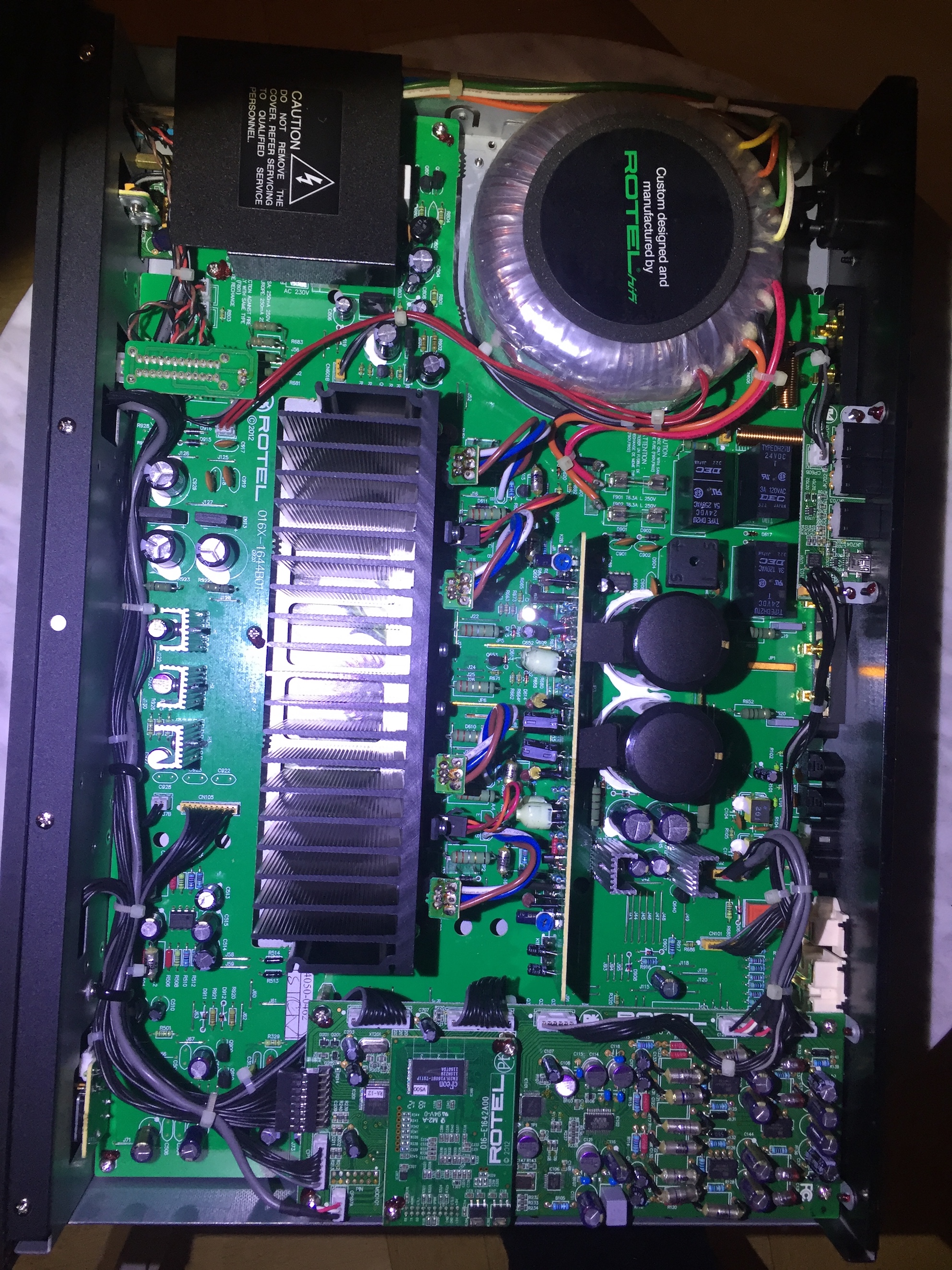

Ska gå igenom lödningarna och ta några bilder på kretsarna och lägga upp.

Ska tillägga att jag spelat via Apple tv med optisk kabel. Även prövat RCA-miniplug med telefon.
CD-spelaren har inte hunnit hem.

Vad gör jag? Har ont om stålar och bor i Stockholm..

Finns det någon duktig hobby-lödare där ute?:) Kommer med en låda pilsner eller två!
Om det nu kan vara så ”enkelt”..

Tack!!

Bilder i inlägg nedan:

[Swane]

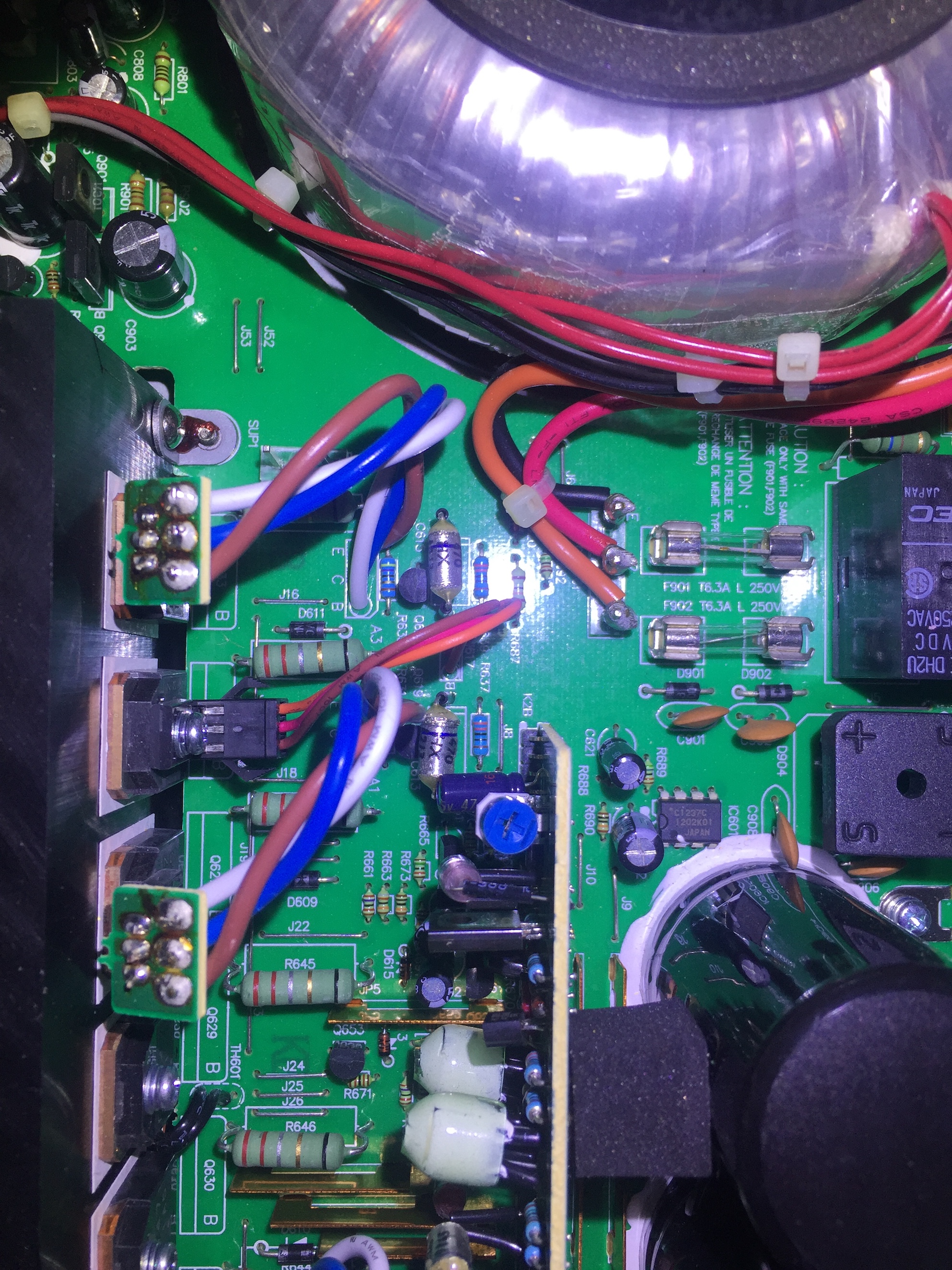

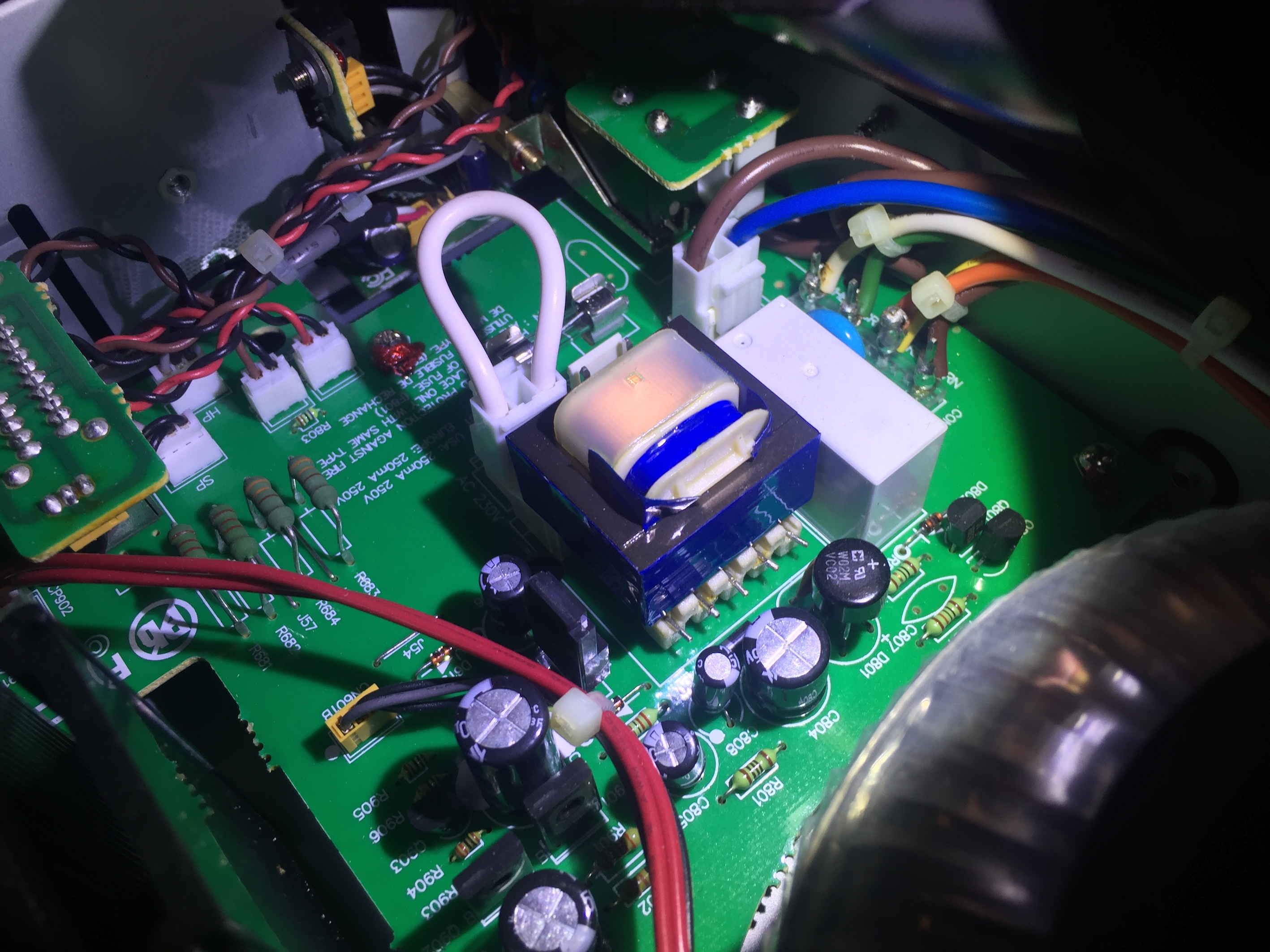

Börjat undersöka lite mer.

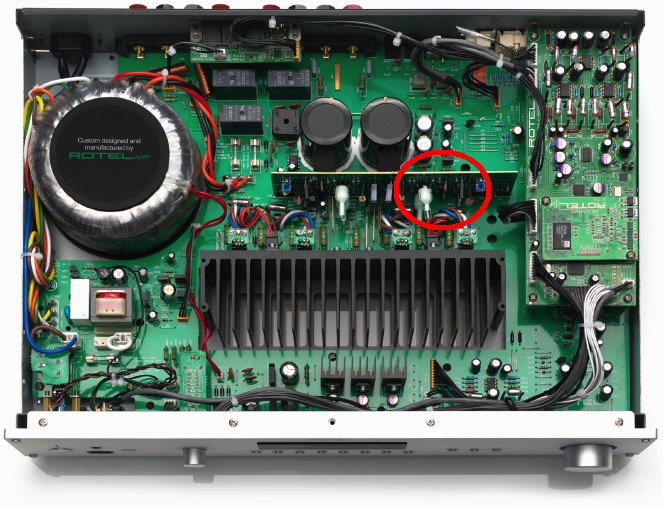

Värmen strålar från det rödmarkerade området.

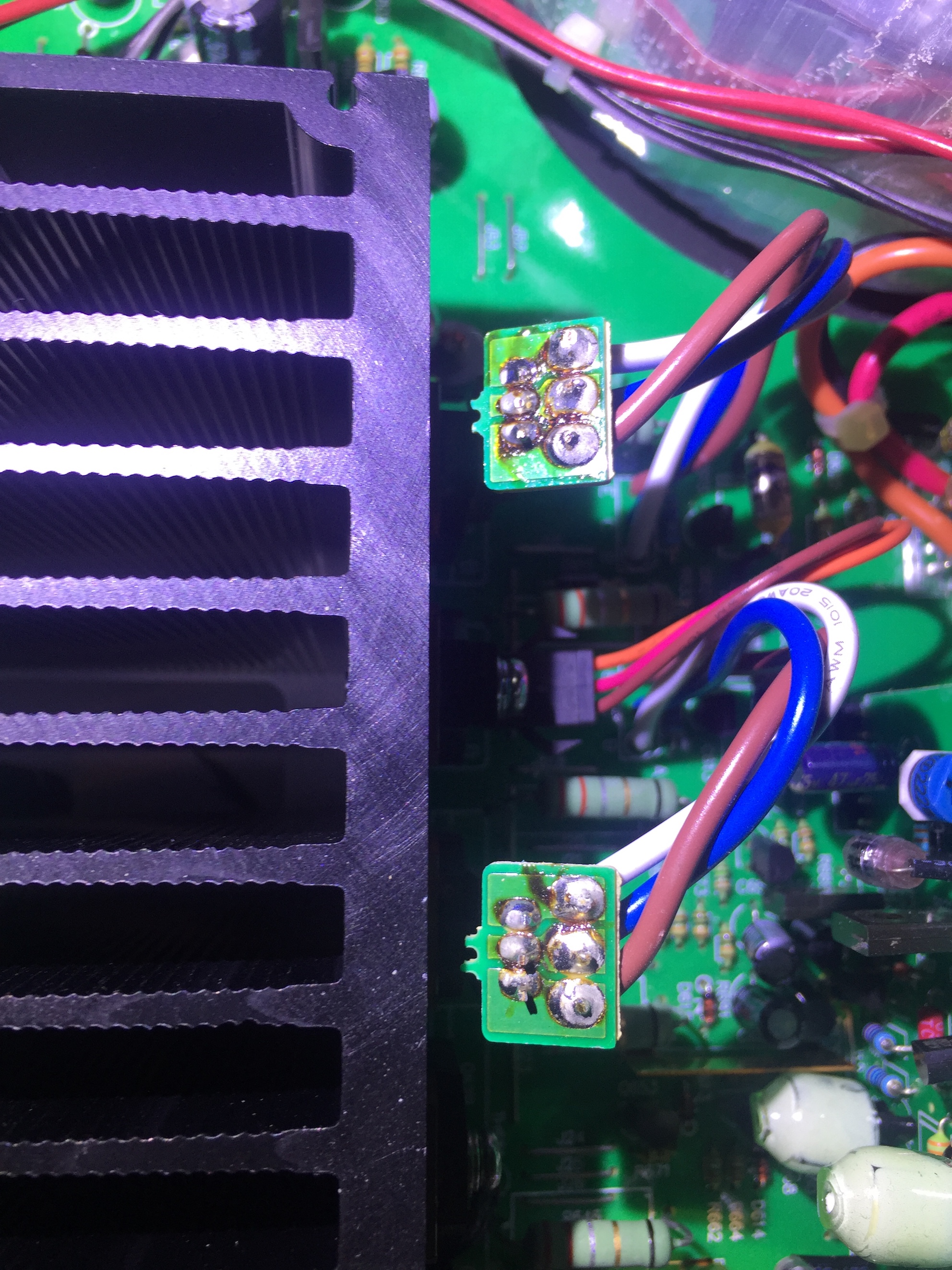

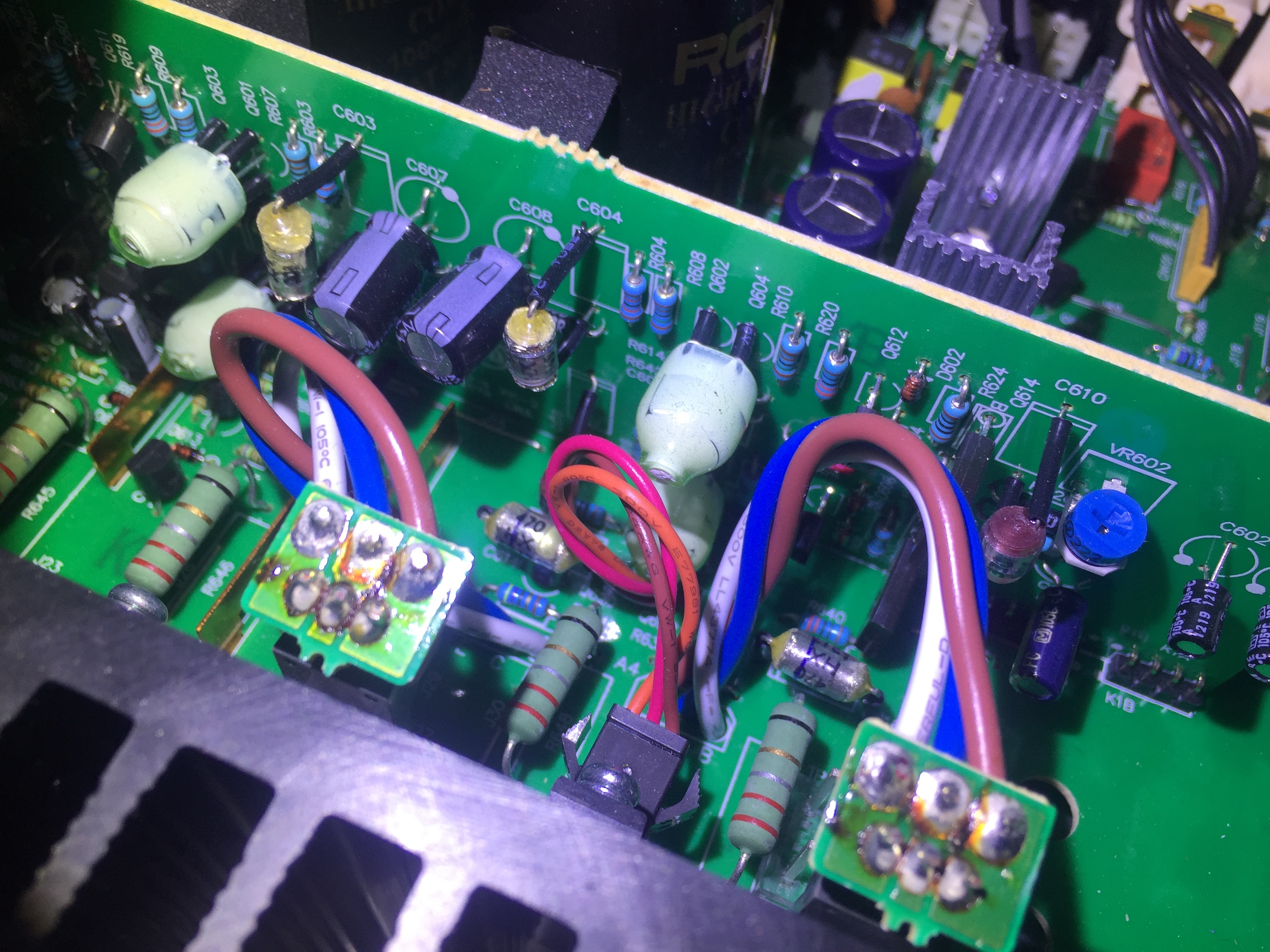

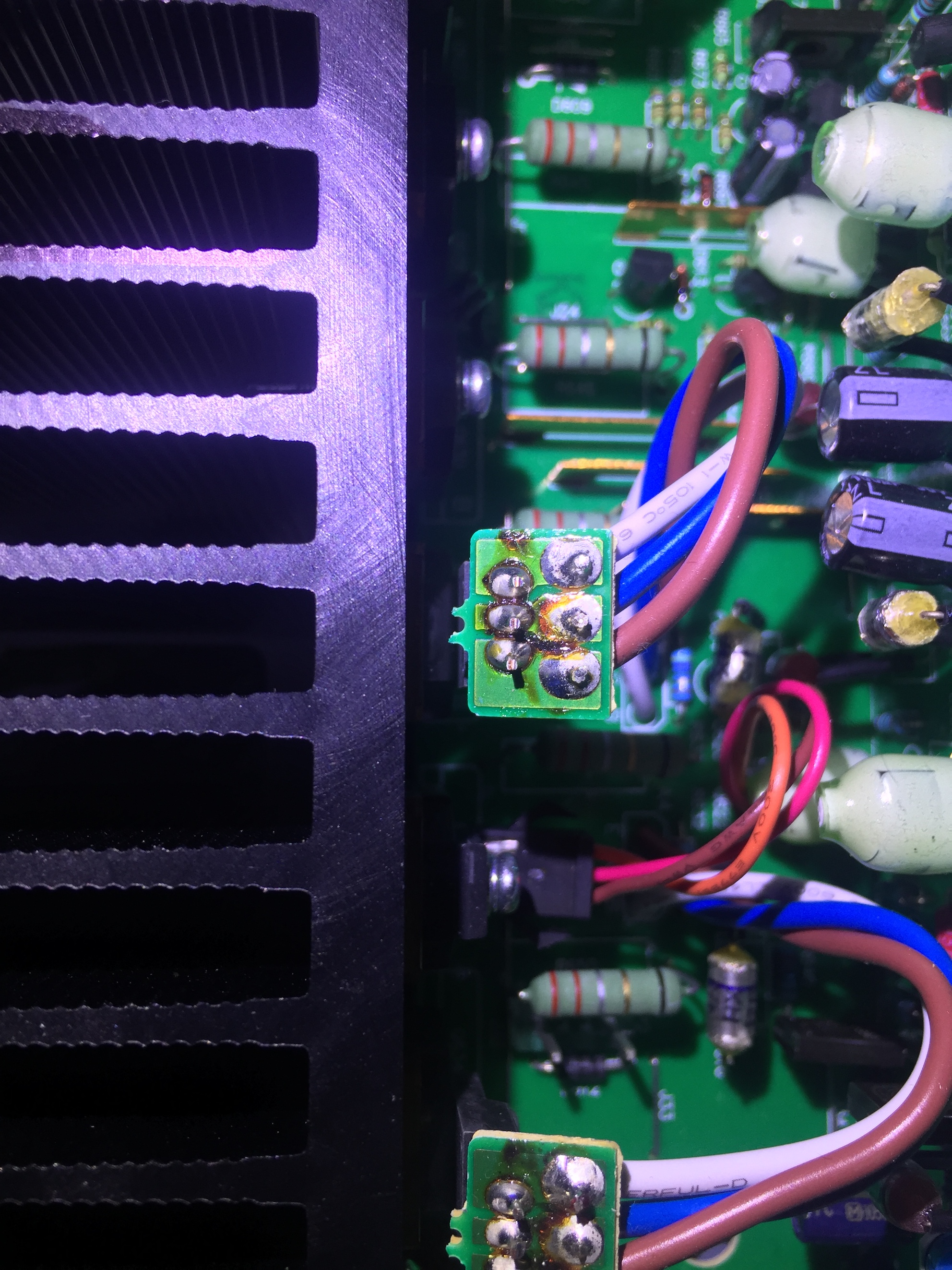

Ser genom lådan att det är lite fluss på lödningarna som fäster kablarna från steget mot kylflänsen.

Ska öppna upp och gå igenom!

[Perfector]

Välkommen till Faktiskt.
Bäst är att låta serviceverkstad kolla och åtgärda.
Billigast kan bli att byta komponenter som blir varma efter att ha kollat serviceschema.
Men det kan bli kostsamt om man slarvar.

[Swane]

Tack ska du ha.

Ja det lutar åt att åka till Bengans eller liknande!

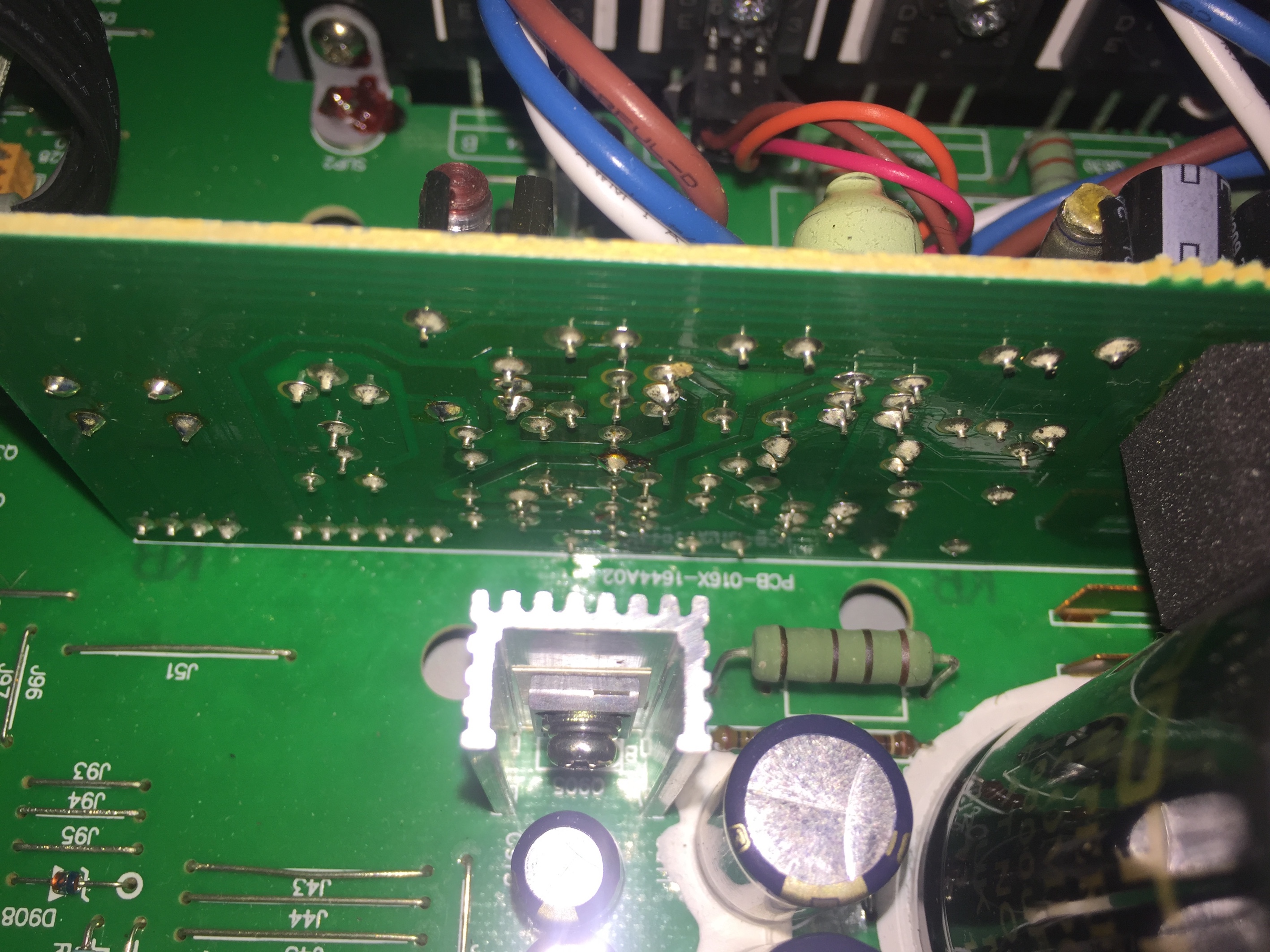

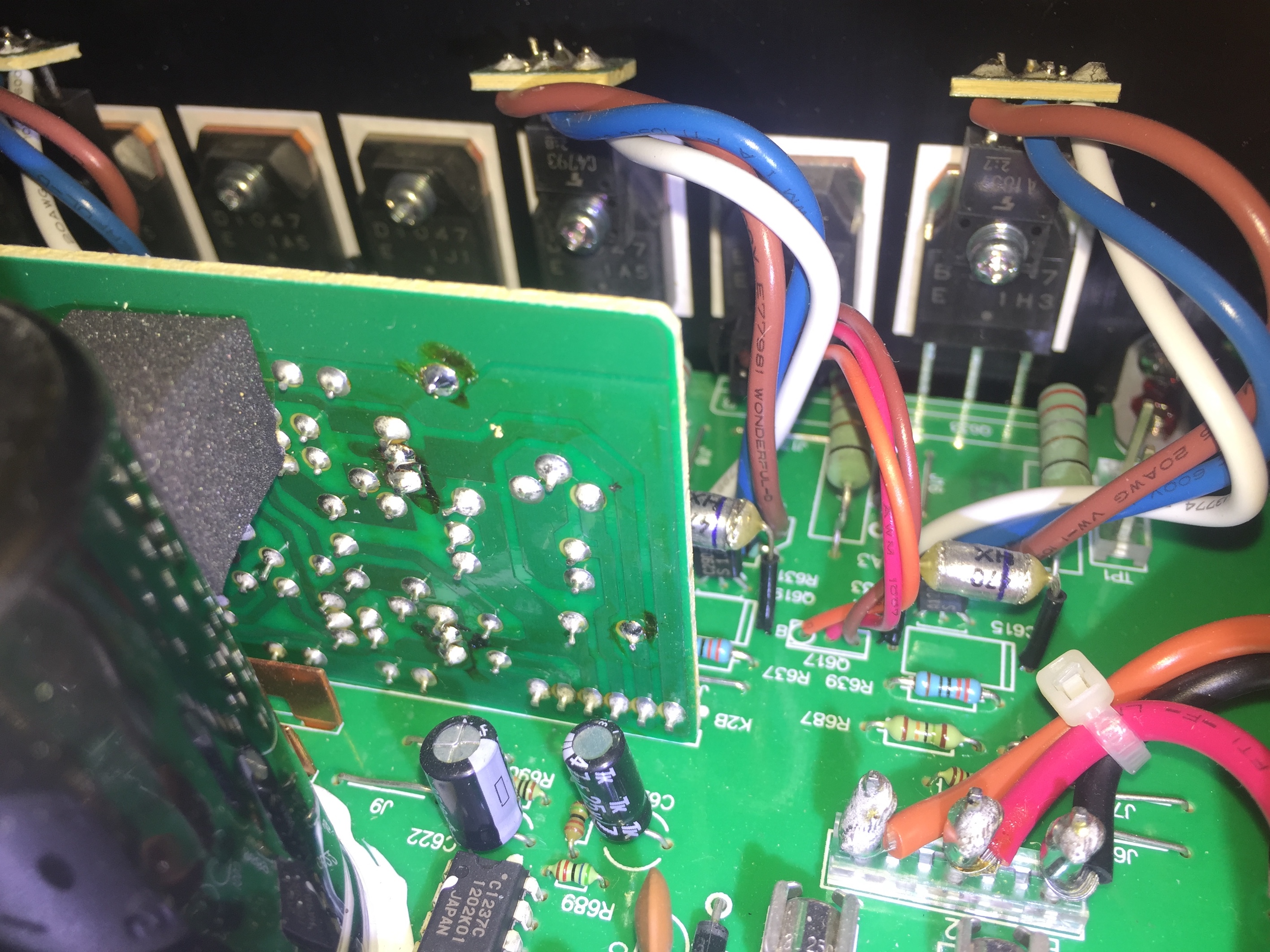

Så, här ser man tydligt att steget gått varmt. Och säljaren vill inte känna sig vid detta såklart.
Så nu är det bara kavla upp ärmarna och öppna plånboken:

[Swane]

Har lämnat in förstärkaren till en reparatör som inte finner något fel. De ska fortsätta undersöka.

Har påbörjat en egen teori om att högtalarna och förstärkaren inte gillar varandra.

Enligt specifikationer lyder:

Rotel RA-12
CONTINUOUS POWER OUTPUT60W/Ch (All channels driven, 8Ω)
INTERMODULATION DISTORTION (60Hz:7kHz, 4:1) <0.03%
SPEAKER IMPEDANCE 4Ω minimum

Guru Junior Plus
Sensitivity 87dB (@2.83V,1m)
Nominal impedance 5 ohm
Recommended amplifer power 20 W – 160 W

Kan det vara så att högtalarna är för lättdrivna eller helt enkelt bara inkompatibla av olika anledningar?

[Perfector]

nominell impedans, det kan betyda att den sjunker under 4 vid vissa frekvenser.
Har du någon frekvenskurva med impedansen uppmätt på den?

Liten tanke.
Köp 2 20 watt 4.7 ohm motstånd och lägg först i signalvägen, då får du runt 9 oms last.
Om den fortfarande löser ut är det något fel i stärkaren, annars kan det vara högtalaren som dippar i impedansen.

[RogerGustavsson]

Nej, sådana knep ska inte behövas för den kombinationen av förstärkare/högtalare.

[Perfector]

Nej, sådana knep ska inte behövas för den kombinationen av förstärkare/högtalare.

Inte ens som felsökare?

[Fostex]

Har tyvärr fått ett problem med Roteln. Den verkar bli överhettad efter sisådär 15 minuter vid 50-60% volym. Detta sker alltså oavsett om högtalarna är inkopplade eller ej.

Det känns redan som att högtalarlasten är utesluten pga ovanstående. Dessutom är väl Guru Junior och piP väldigt lika? piP är ingen svårdriven högtalare.

Jag tycker att det låter som någon form av överhettningsproblem, någon komponent alstrar för mycket värme och triggar skyddskretsarna. Sedan efter att förstärkaren har varit "nedstängd" i några sekunder kallnar den och skyddet släpper. Känns lite lustigt i en så ny produkt dock, men måndagsex finns alltid.

Edit: Hittade denna tråd om RA1520, som är en snarlik Rotel-stärkare (men inte likadan), det verkar vara exakt samma symptom:
http://www.stereo.net.au/forums/topic/5 ... erheating/

[Swane]

Tack för svar ovan.

Har hämtat hem förstärkaren nu, de hittade inget fel efter testkörning.
Kopplade åter in hemma och har spelat oavbrutet i timmar. Står lite mer luftigt just nu, tänkte begränsa detta och se om kretsen går om den står lite varmare.

Kan hursomhelst konstatera att det låter bra som tusan.. Även om jag blivit lite sugen på basmoduler, nytt för och slutsteg samt center o surround..
Mycket vill ha mer

[Swane]

BUMP.

Gått vidare med felsökning och genomför vissa serviceåtgärder på denna enhet.

Vill först tipsa om en lösning på volymratten som gick ojämnt i nivåerna. (Volympot)
(Den betedde sig lite hur som helst vid konstant vridning medsols/motsols. Kunde hoppa över 4 steg, ge motsatt effekt etc.)

Hade här en teori om oxidering i själv vredet. Monterade loss den och sprayade med en smörjande kontaktspray. Efter ett tag spraya lite mer och vrida, spraya, vrida...

Montera tillbaka och voila! Fungerar som ny med exakt precision.

Problem:

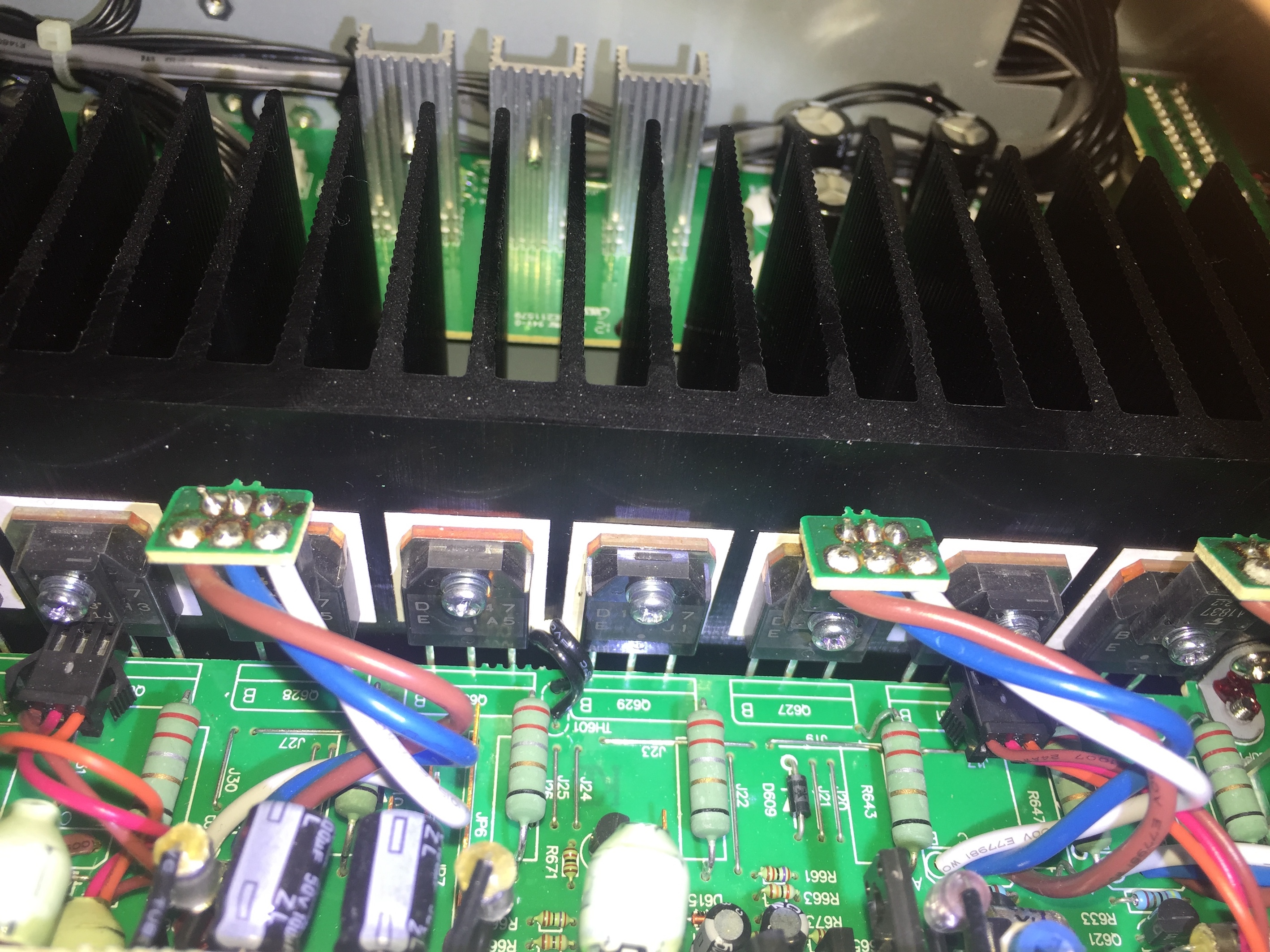

De två stående aluminiumbitarna som kyler transistorerna märkta med Q905 och Q906 blir 70 grader varma efter en timme lyssnande på 60% kapacitet. Därefter går skyddskretsen och jag får starta min hembyggda fläkt. (När locket är på och den står lite varmare).

Förstår inte vad dessa har för funktion eller varför de blir såhär varma?

Önskar lite input kring dessa.

Tack och bock,

[MichaelG]

Förstärkare ska stå "luftigt". Ofta har manualen minimiavsånd till väggar, hyllplan, etc. Om dessa avstånd underskrids kan det leda till överhettning och att skyddskretsarna träder in. Detta är helt normalt och inget konstigt alls.

[Michael]

Sitter det en tempsensor på Q906?
Vad är Q905 & Q906 för komponenter?
Att de blir extra varma kan bero på att något drar onormalt mycket ström, kanske det där stående kortet.
Q905/906 är utan kylfläns på första bilden, olika apparater?

PS. Serviceverkstaden kanske körde utan lock och därför inte fick felet.

//Michael

[UrSv]

Det reddes nog ut i den dedikerade tråden:

viewtopic.php?f=9&t=65786&p=1930154&hilit=Q906#p1930154

[Swane]

Får lov att ursäkta för två trådar och stora bilder. Man lär sig..

Skyddskretsen går fortfarande och efter kontakt med Rotel har jag justerat bias till 3.9mV utan någon förbättring av problematiken.

Svårt att veta vad man ska söka, men jag ger inte opp!
