Fixa fel mått på baffelhål...

[avr7000]

Jaha,.... fort o fel.... läste fel på databladet till mina VOLT B2500.1 och sitter nu med "dyra" vattenskurna lådor med fel mått på hålet i baffel, för litet.



Hur gör man:

Ja mitten är ju borta så möjligheten att använda "passaren" till handöverfräsen är ju väck.



Nu finns det till fräsen även en hylsa/hals som man kan använda för kopierfräsning från mallar.



Den jag har ger rätt mått med t ex en 8 mm fräs och 9 mm övermått radiellt på mall.

Man kan då fräsa en mall som ger mig rätt mått på mina baffelhål.



Mallen centreras över baffelhålet och man kan med kopieringshylsan och mallen öka måttet på baffelhålet till det rätta måttet.





Problemet löst....

Stefan

[Svante]

Snyggt!

[Adhoc]

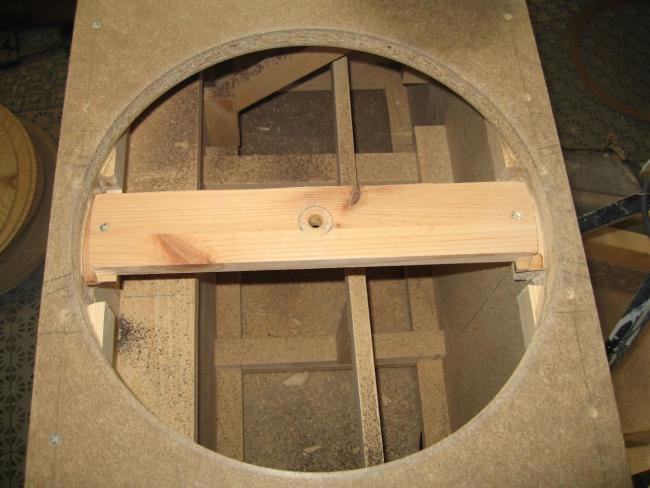

Att råka ut för aningens för litet hål är ger mycket svordomar. Fiffigt räddat med styrhylsan Stefan och bra att du hade de uppstickande sargerna på baffeln så mallskivan kunde centreras lättare. Jag råkade ut fört samma sak men använde inte styrhylsa utan en tvärslå skruvad mot listen för elementkorgen inne i lådan, gick väldigt smidigt att dra upp hålet det lilla som behövdes.

[paa]

Problemet löst....

Stefan

Man ska väl inte precis skriva att det är kul med problem, men kanske att det är intressant med problem?

[avr7000]

Fiffigt...

Jag har en pryl jag byggt tidigare som är en klump i aluminium med "centrumhålet" i och så är det 3 gängade hål med 120 graders vinkel sinsemellan. I dessa skruvar man i 3 skruvar så man kan "tvinga" fast prylen i ett håls centrum.
Denna gjorde jag en gång då jag kom på efteråt att jag ville försänka elementet. Den går naturligtvis inte att använda till att fräsa rätt igenom hela baffeltjocklek som jag behövde denna gång.

[celef]

Att råka ut för aningens för litet hål är ger mycket svordomar. Fiffigt räddat med styrhylsan Stefan och bra att du hade de uppstickande sargerna på baffeln så mallskivan kunde centreras lättare. Jag råkade ut fört samma sak men använde inte styrhylsa utan en tvärslå skruvad mot listen för elementkorgen inne i lådan, gick väldigt smidigt att dra upp hålet det lilla som behövdes.

Liknande metod använder jag oxå, men jag brukar limma fast en tvärslå över hålet på baffelns baksida. På tvärslån i mitten limmar jag på en spillbit med baffelns tjocklek. När baffelns är fräst så slår jag lätt bort tvärslån med en hammare. Enda nackdelen är väntan för limmets torktid, ibland har jag haft för bråttom och limmet har inte härdat och jag får bara vänta ännu längre

[Perfector]

Kantrits och en rasp eller fintandad sticksåg löser problem med för små hål.
Betydligt värre om man sågar för mycket och ska förminska hålet.

[celef]

då gör man hålet ännu större, tillverkar en passring som elementet monteras på och sedan monteras passring med element i/över baffelhålet

eller så skaffar man sig en ny baffel

[Perfector]

då gör man hålet ännu större, tillverkar en passring som elementet monteras på och sedan monteras passring med element i/över baffelhålet

eller så skaffar man sig en ny baffel

Skulle inte hålet bli större då?

[roggaro]

gillar låddan och tänket, men ser lite klent ut... va vet jag som har spånplatta i lager

[celef]

då gör man hålet ännu större, tillverkar en passring som elementet monteras på och sedan monteras passring med element i/över baffelhålet

eller så skaffar man sig en ny baffel

Skulle inte hålet bli större då?

Nä, man får göra hålet tillräckligt stor bara

[roggaro]

jag vet inte vad 'vattenskurna' betyder

[AndreasArvidsson]

jag vet inte vad 'vattenskurna' betyder

Vattenskärning

[Perfector]

jag vet inte vad 'vattenskurna' betyder

Är inte det samma princip som man använder vid tillverkning av Pussel?
En nålfin stråle under mycket högt tryck som kan skära i metall såväl som annat material.
För sen... igen
Men helt rätt.

[roggaro]

det va rappt må jag säga. Tack! nyborne ingenjören å redaktör nästan på samma gång. GRATTIS!

[AndreasArvidsson]

det va rappt må jag säga. Tack! nyborne ingenjören å redaktör nästan på samma gång. GRATTIS!

Ett år eller så mellan, men jag tackar och bockar iaf

[Perfector]

Jag säger som Björn borg sa.

"We aim to serve"

[roggaro]

sedan kan/borde man fråga sig varför det är dyrt att förfärdiga sina utrönade tingestar på detta sett? nu utan att ha läst linket

Jaha,.... fort o fel.... läste fel på databladet till mina VOLT B2500.1 och sitter nu med "dyra" vattenskurna lådor med fel mått på hålet i baffel, för litet.

[Perfector]

sedan kan/borde man fråga sig varför det är dyrt att förfärdiga sina utrönade tingestar på detta sett? nu utan att ha läst linket

Kostnaden för maskineriet ligger nånstans på månens baksida och väl utom räckhåll för dom flesta.
Tänk dig ett tryck på tusentals ton och en yta mindre än 1 mm så förstår du vilka doningar som krävs.

[roggaro]

sedan kan/borde man fråga sig varför det är dyrt att förfärdiga sina utrönade tingestar på detta sett? nu utan att ha läst linket

Kostnaden för maskineriet ligger nånstans på månens baksida och väl utom räckhåll för dom flesta.
Tänk dig ett tryck på tusentals ton och en yta mindre än 1 mm så förstår du vilka doningar som krävs.

ska du faen svara på allt

[Perfector]

sedan kan/borde man fråga sig varför det är dyrt att förfärdiga sina utrönade tingestar på detta sett? nu utan att ha läst linket

Kostnaden för maskineriet ligger nånstans på månens baksida och väl utom räckhåll för dom flesta.
Tänk dig ett tryck på tusentals ton och en yta mindre än 1 mm så förstår du vilka doningar som krävs.

ska du faen svara på allt

Hehe
Jag studerade maskinerna när brio bytte ut lövsågarna mot sådana maskiner.
Innan byte sågades alla pussel för hand och inga 2 var exakt lika
Efter byte sågade en maskin med vatten 20 st. åt gången och alla var exakt samma så man kunde ta extrabitar om nån gick sönder
Handarbetet var förlorat till fromma för ekonomin, men 10 pusselsågare fick sparken
