Det var stiliga socklar. Säkert lite pilligt att få till finishen med de spåren...

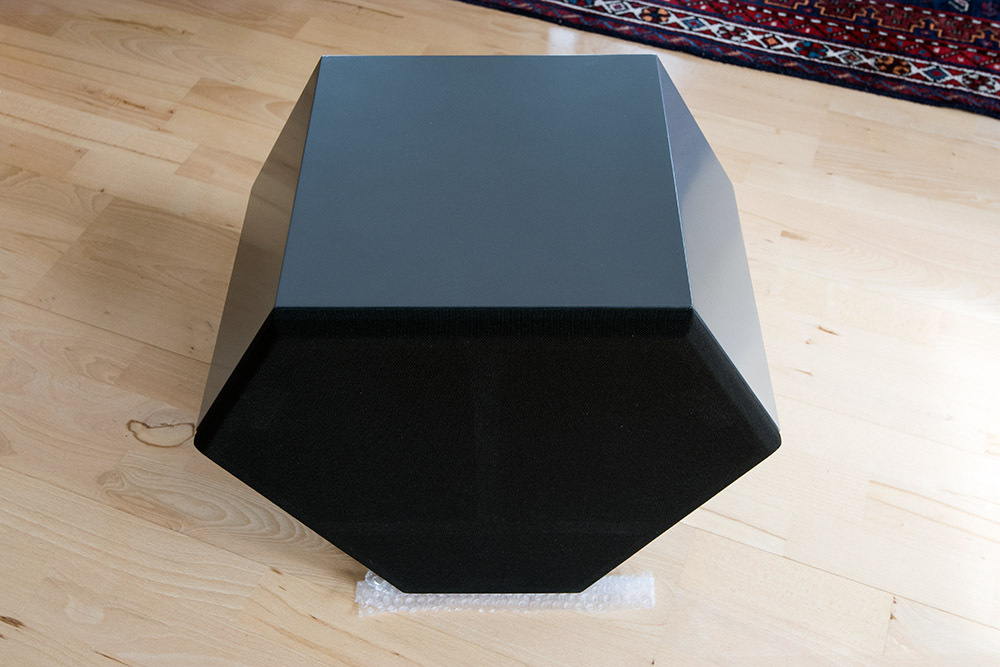

Idag plingade det till i mobilen - ett SMS om att det fanns prylar att hämta på måleriet . Och där blev det full poäng; otroligt välgjort arbete. Fyra gånger grund och tre lager lackfärg. Färgen är som sagt grafit och kan väl liknas vid blyerts i nyansen. Riktigt nöjd:

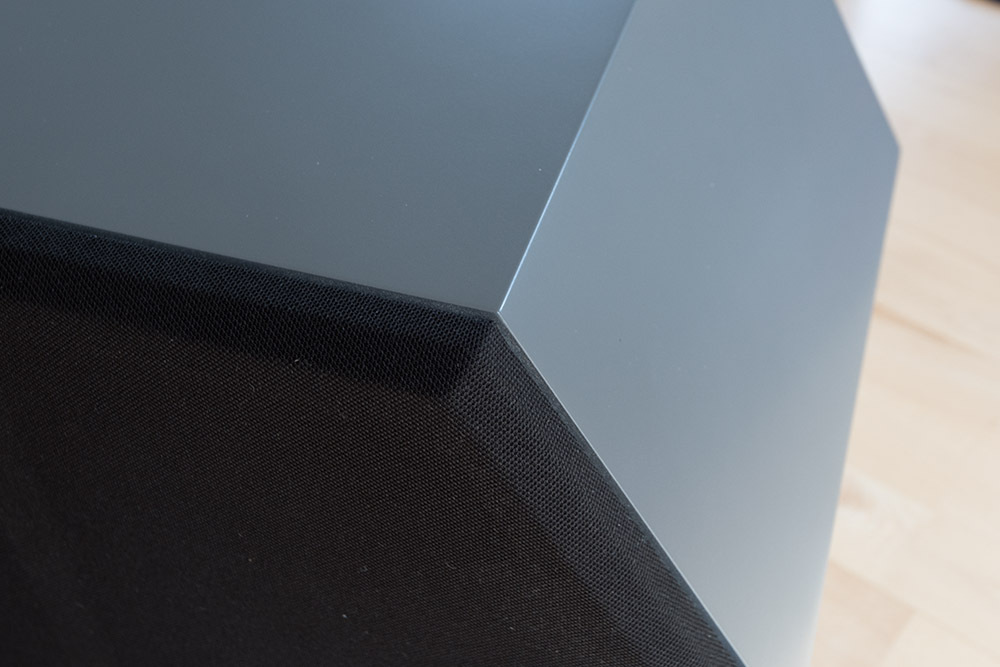

Glipan mellan ramen och basen fixar sig när montaget är klart och magneterna fixerar:

[matssvensson]

Bingo! Snyggt. Midsommarpresent. Nu vill det till att låta lika bra som det börjar se ut .

/m

[Kalejdokom]

Lite frustrerande att måleriet blev klart idag. Dealen var efter midsommar. Imorgon bitti drar jag på semester en vecka så det kommer klia i fingrarna tills vi är tillbaka . Hade hoppats hinna lacka klart fronterna innan basmodulerna kom från måleriet.

[Emanuelgbg]

Ja, det måste kännas tungt när hantverkarnen blir klar INNAN utlovat datum? :)

[darkg]

Ja, det måste kännas tungt när hantverkarnen blir klar INNAN utlovat datum?

Som en reva i rumtiden. Eller en pust av Guds morgonandedräkt.

[nuffe]

Ha det nu så trevligt på semestern! Högtalarna blir jättefina.

En undran bara, varför lacka med högblankt?
Ser att många gör det. Jag tycker det både är lättare att lacka med matt lack
och att det blir snyggare, men smaken är väl som ba....

Henrik

[Kalejdokom]

Det är inte högblankt. Det är nog bara ljuset som spelar spratt. Det är halvblank glanstal 35, samma glans som samma måleri använt på våra köksluckor och den känns mer matt än blank. Men ytan är fantastiskt fin så den kanske upplevs blankare än vad glanstalet säger. Och kanske ytan mattas av efter två veckor då färgen härdat klart.

Hoppalong och trevlig midsommar från Kristiansund, vid Norska Atlantkusten .

[Kalejdokom]

Äntligen lite semester! En stund för sig själv i garaget är perfekt terapi för att varva ner till semestertempo . Således har jag påbörjat slutfasen av bygget - själva montaget.

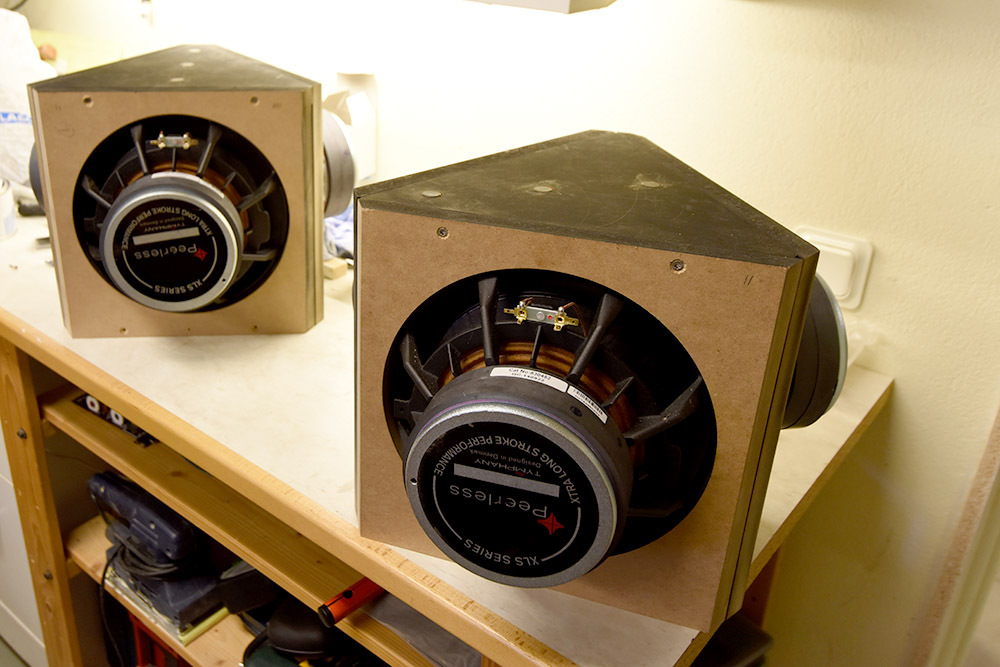

Först monterade jag basarna...

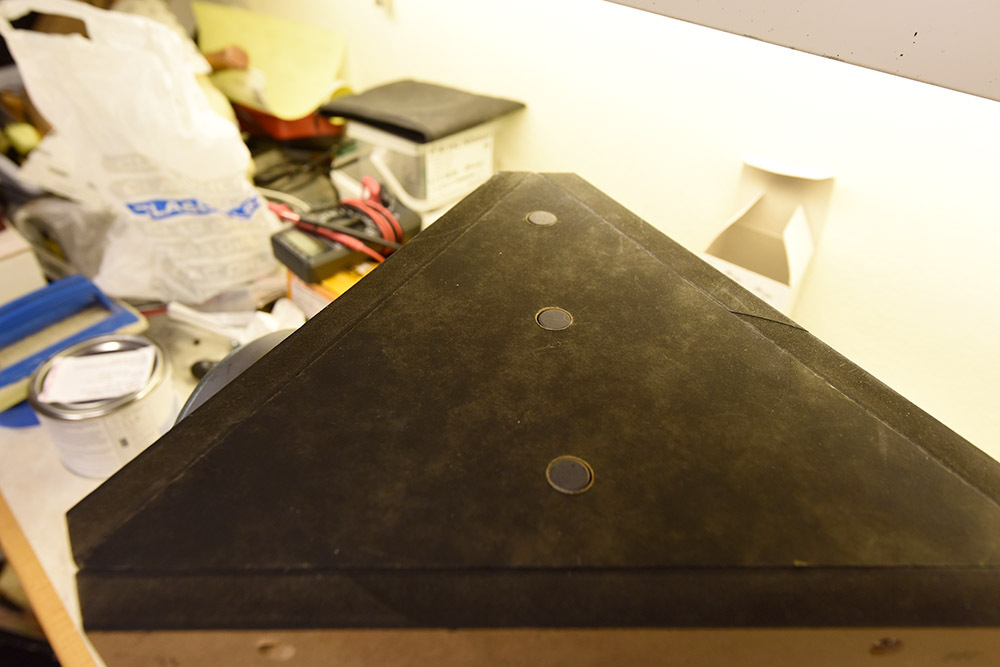

...och fräste ner magneterna som ska hålla bakre tygramen på plats:

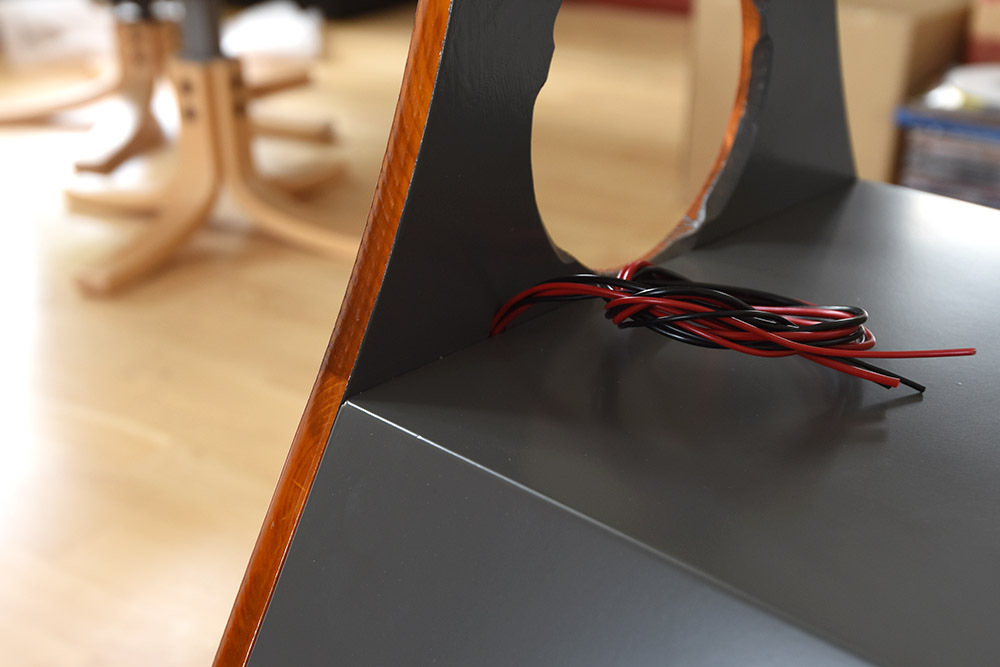

Kablaget fick jag dra genom baskaviteten för att inte komma i vägen för tygramen:

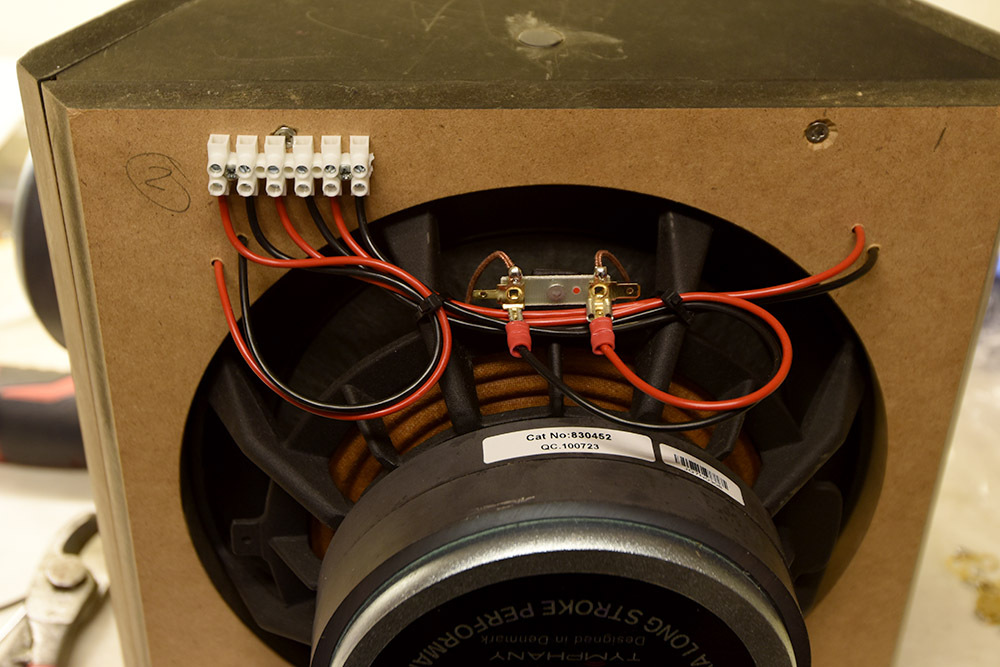

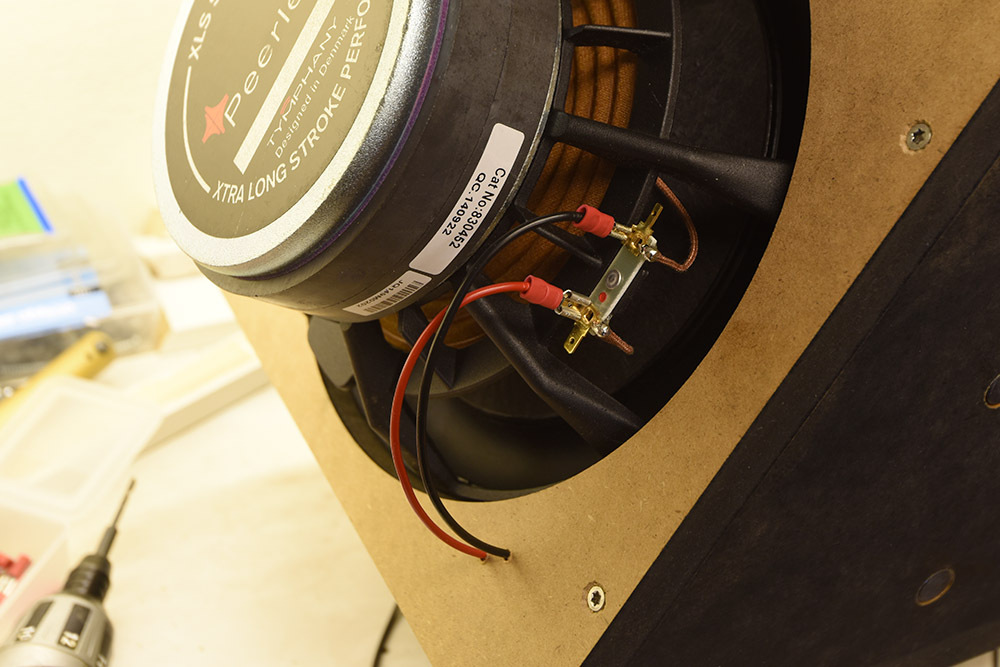

Och på ena sidan samlade jag ihop anslutningarna till en plint så att jag kan koppla elementen fritt. Till att börja med blir det seriekoppling och stereodrift. Vi får se vad NAD-steget säger om 12 ohm...

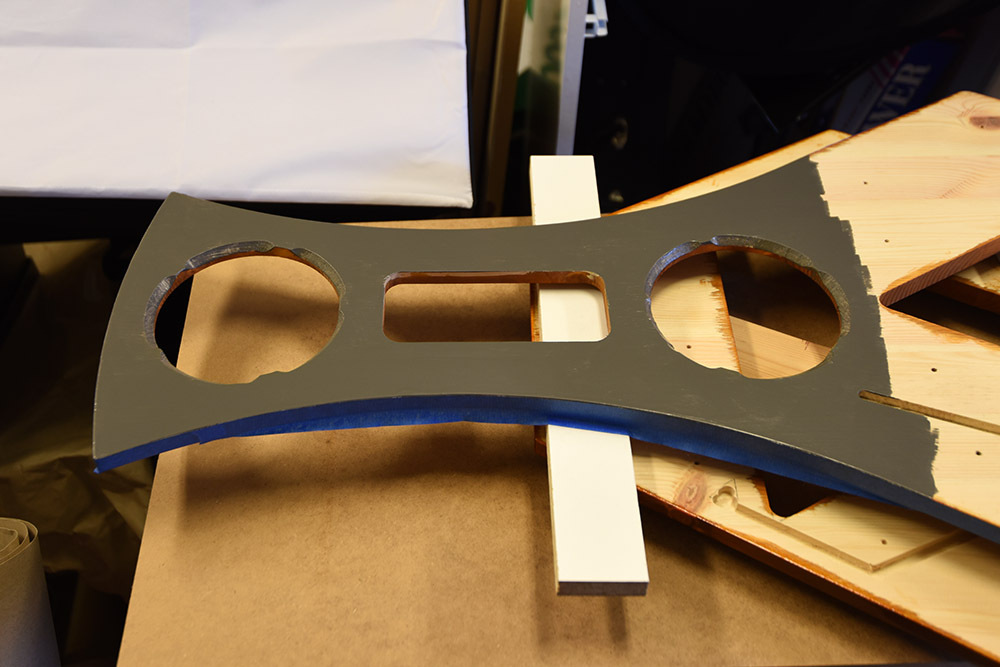

Framsidan av fronterna är färdiglackade så nu återstår bara lite färg på baksidan; samma nyans som stommarna till basarna:

[BosseS]

heja heja !

[Kludden]

Snyggt

[Kalejdokom]

Tack, tack! Skönt med lite uppmuntran - alla små moment tar sån himla tid och det är lätt att tappa tålamodet.

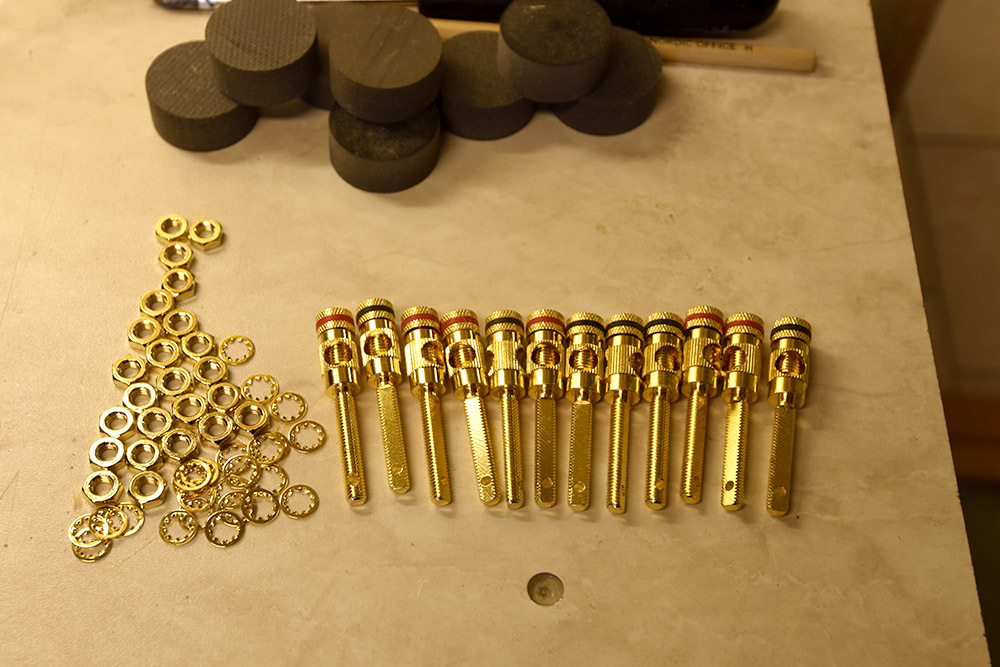

Nästa steg är att fixa anslutningsterminaler:


Jag har funderat mycket på var dom skall placeras. Helst ville jag ha dem på baksidan, men jag fick inte till någon bra lösning med tygramen och montaget av elementen, så det fick bli längs sidan. Och det blir nog rätt så bra eftersom sidan vinklas inåt längst ner och på så vis delvis döljer de utvändiga kablarna.

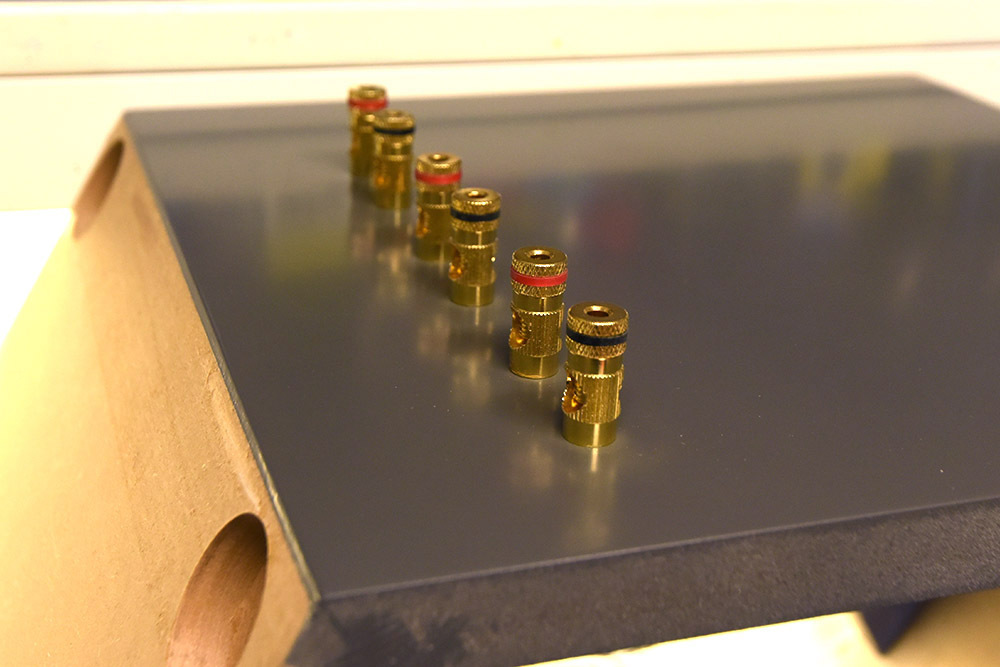

Lite scary att borra i de nylackade ytorna, men med en maskeringstejp längs med/över hålen så gick det bra:


Och efter lite skruvande blev det rätt ok :


Beklagar bilderna, men jag orkar inte lägga tid på justering av vitbalansen just nu.

[niclas]

Just nu favorit-tråden på faktiskt, för min del.

[Kalejdokom]

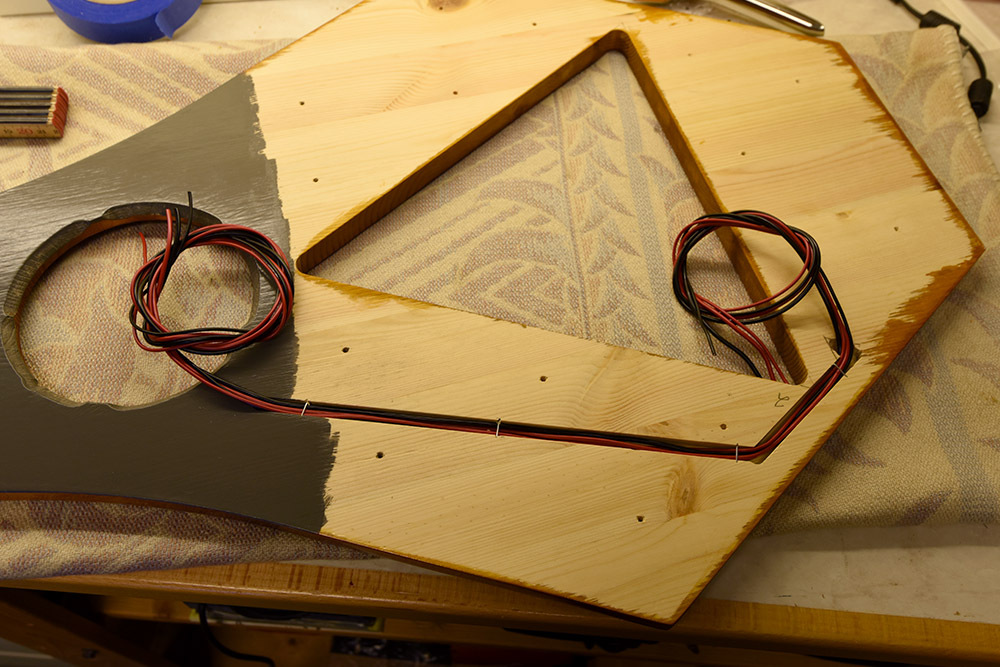

Kablaget mellan terminalerna och toppbaffeln spårar jag ner på baksidan av baffeln:

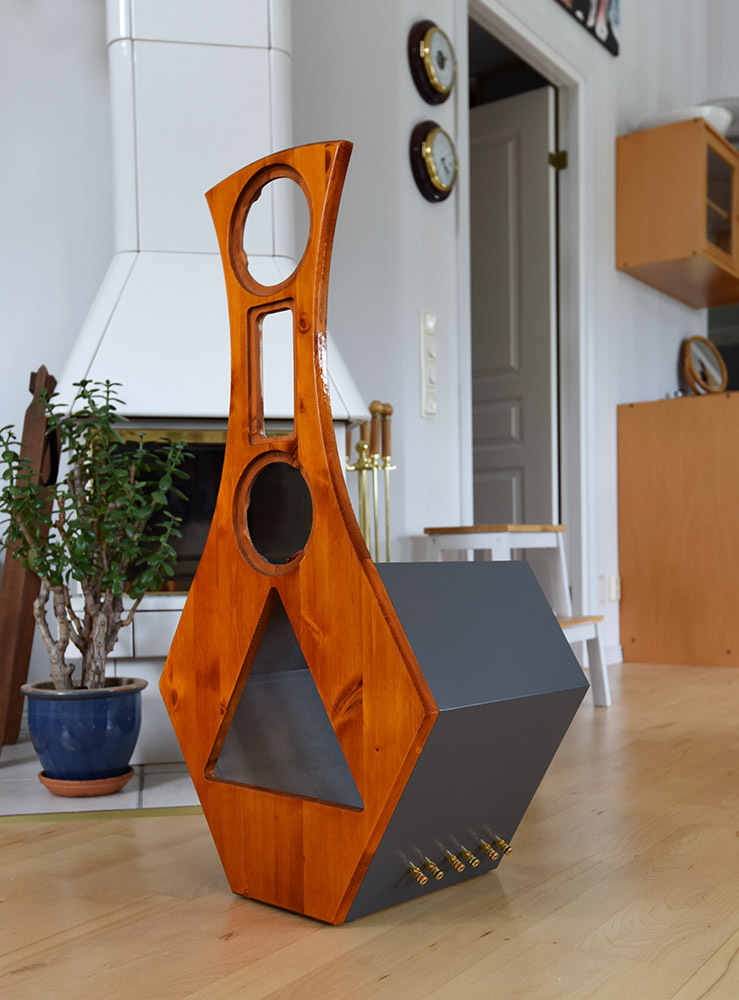

Och när frontarna skruvats fast på basmodulen ser det ut så här:


...och så här :

[DVD-ai]

ser ju galet bra ut, mega stor portion "hejja hejja" från mig

följer denna tråd med stor glädje, är så kul bygge detta

[joakimfors]

Najs! Men du skulle ha kört med 8-polig Speakon istället.

[Kalejdokom]

Speakon luktar PA. Dessutom har jag redan dragit tre separata 2-ledare fram till varje sida/högtalare. Terminalerna är spegelvända på vänster/höger sida så att de vetter mot sidoväggarna. Syns bara lite diskret om man kikar...

[Kalejdokom]

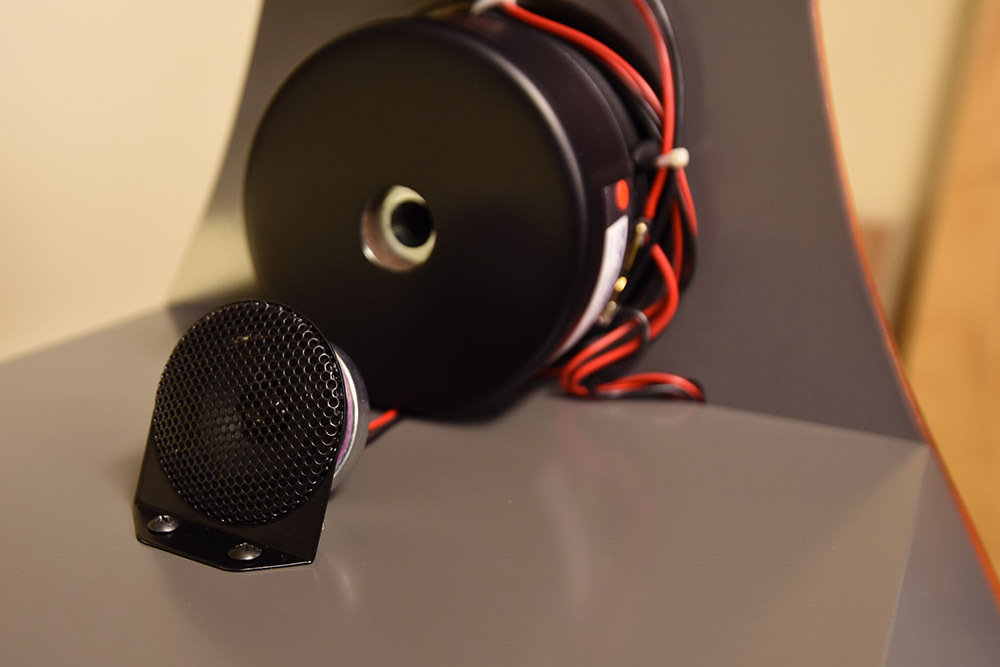

Dags att röja en liten överraskning - den bakåtriktade diskanten blir en T22-oa. Jag har funderat länge på hur jag skulle lösa denna funktion och skissat på allt från banddiskanter till domar, ringradiator och "vanliga" kondiskanter. Så kom jag att tänka på IÖ:s lilla konstruktion. Det får väl bli min dedikering till salig Stig och IÖ, för inspiration och sakkunnighet som genom åren gjort mina byggen mer välljudande - Tack!


Och med alla drivers på plats och kopplade ser det ut så här på baksidan (återstår "bara" att få basarna på plats...):

[nuffe]

Blir väldigt bra det här! Längtar efter en provlyssning.

Henrik

[nuffe]

Mycket smart lösning med T22-an som bakåt diskant. Har själv funderat på bakåt diskant, jag kör utan nu, detta var den bästa lösning jag sett!
Har kollat på många varianter med konstiga plankbitar o annat elände, som sagt bästa lösningen.

Henrik

[Nattlorden]

Hoppas du får ut lika mycket välljud som den är snygg.

[Kalejdokom]

Tick och tack! Kanske att man skulle kunna säga att dom är färdiga nu... så när som på designade trekantiga kuddar med Rockwool, att stoppa i den främre baskaviteten .

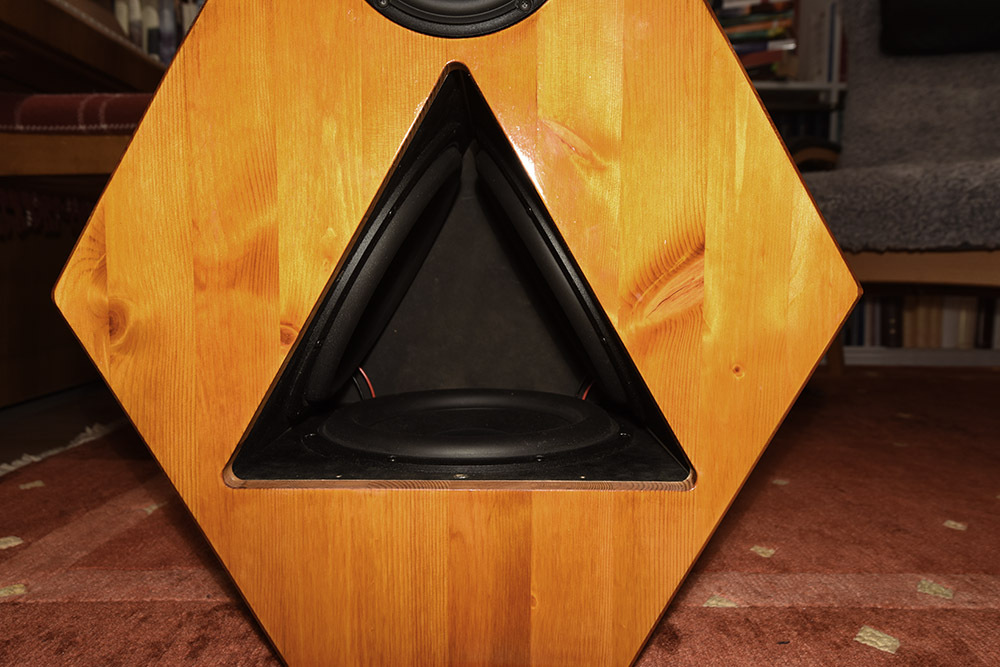

Så här ser det ut där nu, när basarna är på plats:


Och så här ser det ut bakifrån, utan tygram. Inte så värst snyggt, men det är ju bara en insida.

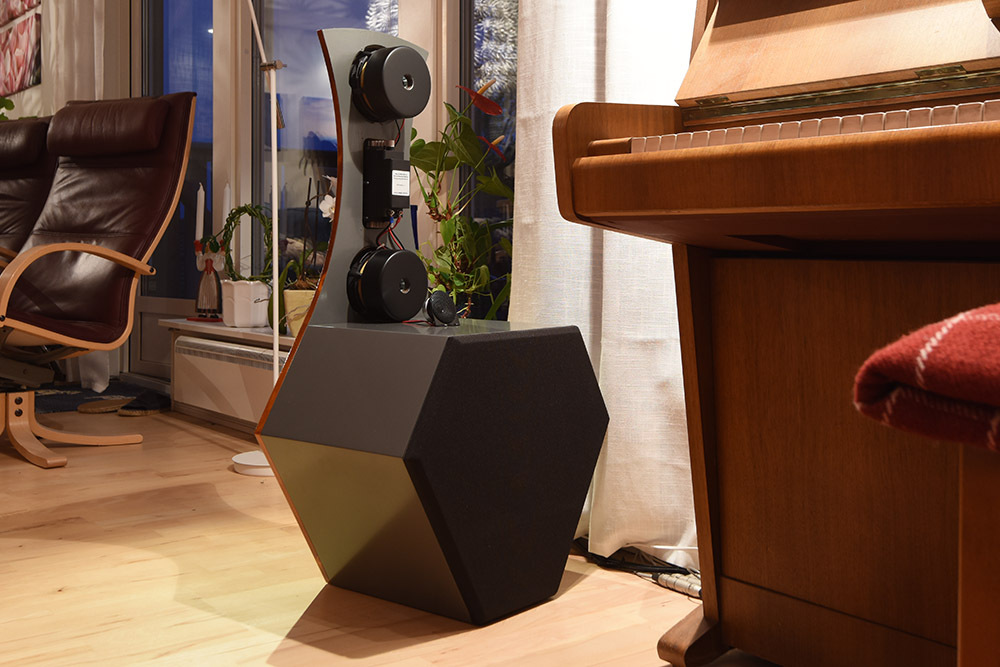

Och på plats, där den (ena) är tänkt att stå och med främre tygram på plats:

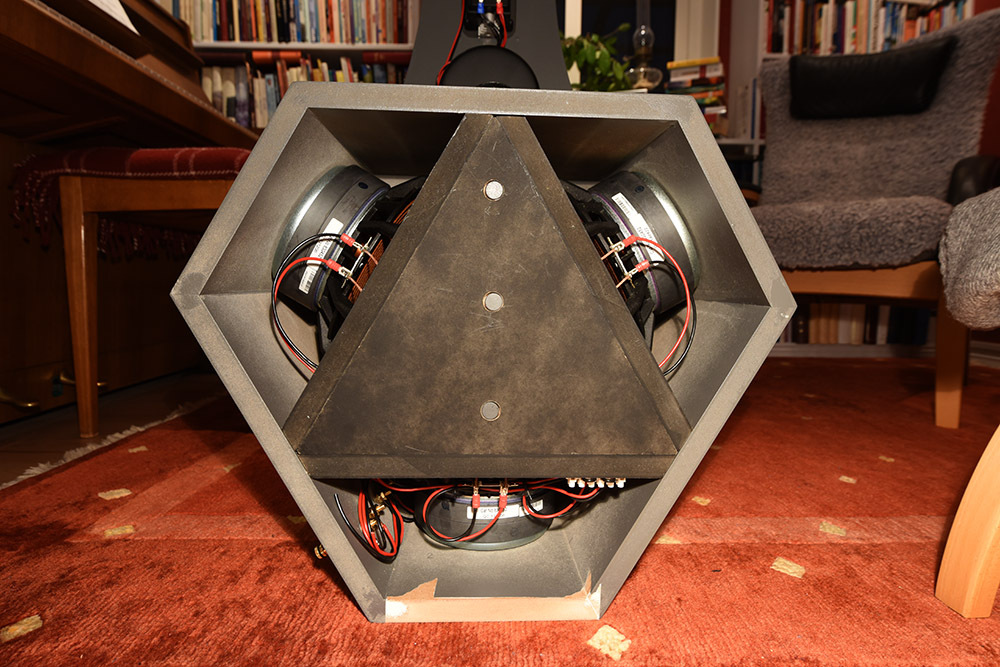

Och bakifrån, för den som är nyfiken på vad som döljer sig bakom baffeln:


Imorgon börjar så den mödosamma resan att få ljud i guldklimparna. Än så länge står slutstegen i en trave på golvet och ingenting är kopplat. To be continued...

Ti-hi... kom på nu att jag fasat den bakre diskanten fel . Den ska förstås spela i motfas. Får löda om anslutningarna imorgon.

[KarlXII]

OOoh. Snyggt jobbat!

[nuffe]

Felfasat, hmmmm tycker jag känner igen det hmmm

Henrik

[Kalejdokom]

Ja, nu gällde det ju faktiskt bara diskanten. Basarna är naturligtvis korrekt fasade .
Egentligen borde jag ju lyssna och mäta med fel fas först och sedan jämföra med rätt fas, för att utröna om det går att fastställa någon verklig skillnad. Jag kanske inte behöver löda om diskanten ?

[Kalejdokom]

OOoh. Snyggt jobbat!

Tack, Kalle. Det är väl lite som med dina bilder. Jag gillar dem skarp, fastän de inte (avser att) likna verkligheten .

[Nattlorden]

Ja, nu gällde det ju faktiskt bara diskanten. Basarna är naturligtvis korrekt fasade .
Egentligen borde jag ju lyssna och mäta med fel fas först och sedan jämföra med rätt fas, för att utröna om det går att fastställa någon verklig skillnad. Jag kanske inte behöver löda om diskanten ?

Tycker jag låter vettigt.

[Eri]

Väldigt snyggt bygge. Grattis.

[Kraniet]

riktigt snyggt. absolut det mest originella bygget på forat. kanske i sverige?

Hur höga är dom? ser rätt så små ut på bilderna.

[Kalejdokom]

Kanske i världen? Jag har verkligen sökt, men inte hittat något liknande (med tre basar i dipol enligt ripoldesign). Som jag nämnt tidigare i tråden har jag bl.a. hämtat inspiration från Electro Voice Mtl4 men den hade ju fyra element.

Ja, dom blev rätt små, endast 91 cm höga och 48 cm som bredast över midjan. Djupet är 31 cm. Men väger desto mer, ca 28 kg/st.

[Nattlorden]

Ni får nog säga "vettigt originell" i så fall... massa originellt konstiga och inte speciellt bra byggen finns överallt.
