Kloning av OA-51, igen

av FS » 2007-01-17 19:29

Hej!

På begäran så startar jag en ny tråd på det här ämnet. Alltså.

Efter att ha gått bet på några beg-objekt och ledsnat på att läsa annonser så beslutade jag att friska upp träslöjdkunskaperna och snickra ihop ett par egna lådor.

Mina senaste byggen har dock varit av mer grovsnickrad karaktär - altan, stödmur etc - så det här kan sluta hur som helst. Element och filter handlar jag när lådorna gått igenom kvalitetskontrollen.

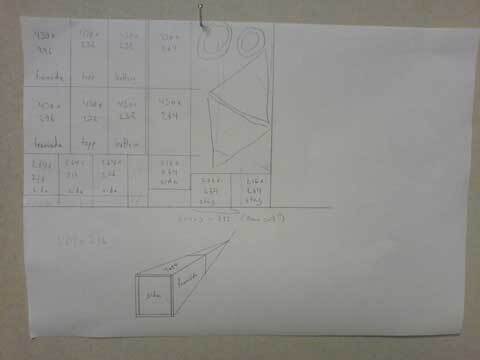

2 skivor 1200x800 ska väl räcka

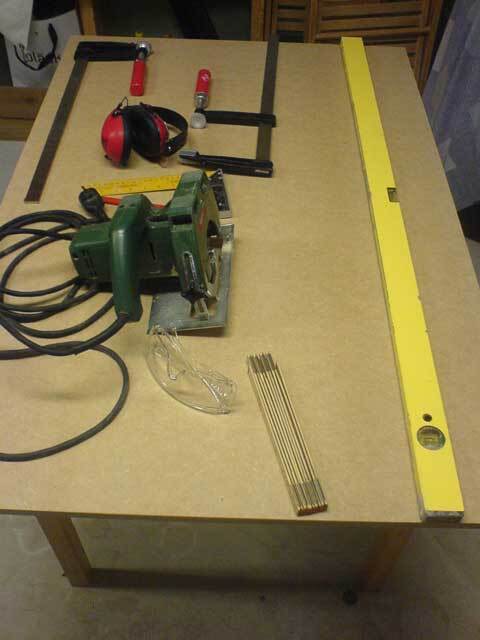

Här ska sågas

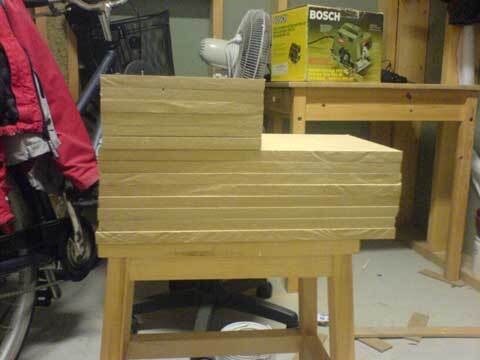

Har har sågats.

Ljuset faller elakt på snitten. De är egentligen knivskarpa :roll:

De tre hålen i mellanstaget ska vara 75mm i diameter. Har de någon betydelse hur de sitter?

Fortsättning följer...

av **avr7000** » 2007-01-17 19:38

Här är lite bilder som hjälp...


Mvh

/Stefan

av FS » 2007-01-17 19:58

Tack Stefan! Mycket bra bilder.

Vill ju komma så nära originalet som möjligt. Arne (Ducatiboy) har varit väldigt hjälpsam och förklarat det mesta för mig men några frågor kvarstår.

Sitter staget mitt i lådan och vad är det för dimension på listerna som stadgar upp hörnen?

Snart dags att gå ut i snickarboa.

Mvh
Fredrik

av **Jocke** » 2007-01-17 20:41

Gött med 51-or! Vissa saker kan inte köpas för pengar!

/Jocke

av FS » 2007-01-18 12:06

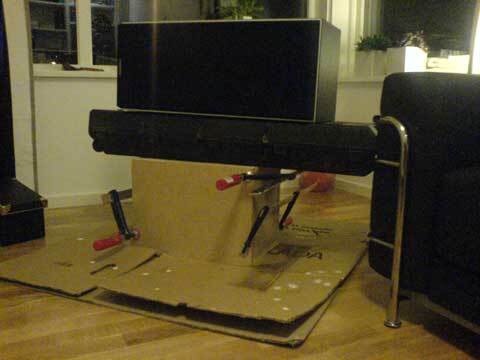

Första lådan är limmad. Snart är det dags att ta fram den stora sågen.

En gammal vän som väntar på nya kompisar.

Inte nog med att kameran tar kassa bilder, det ringer en massa folk till den också.

av FS » 2007-01-22 11:45

Hej alla OA-fantaster! Här kommer helgens slöjdrapport.

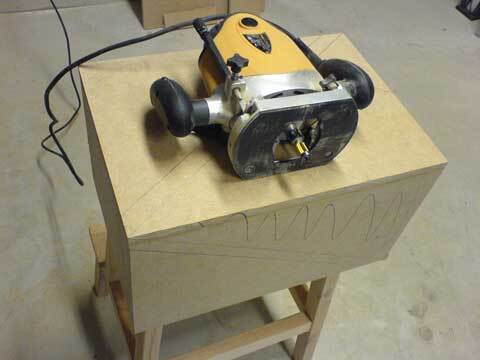

Ojämna kanter fixar fräsen lätt.

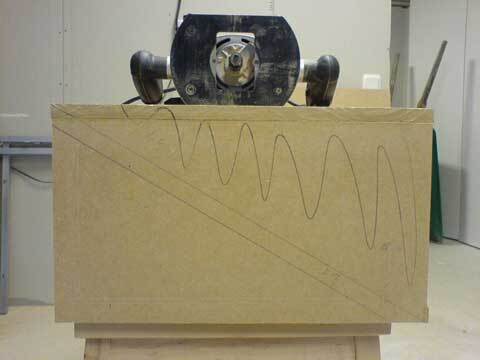

Högra lådan klar för sågning.

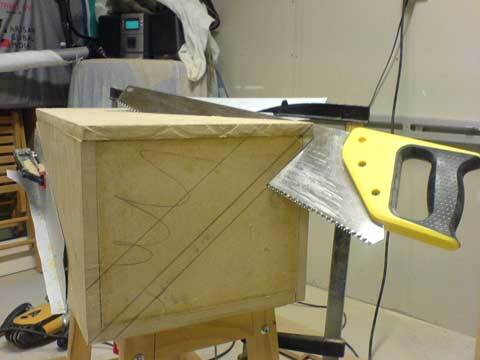

Första snittet gick att såga med cirkelssåg. Resten gick bra med fogsvans.

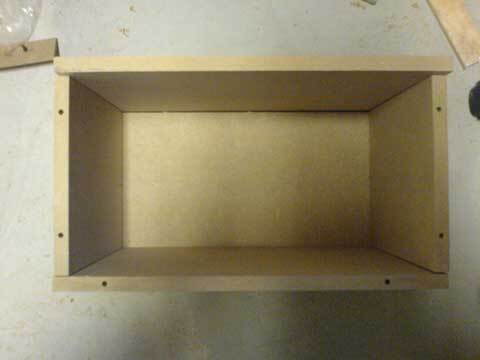

Den andra lådan klar för limning. Jag fuskade med IKEA-metoden.

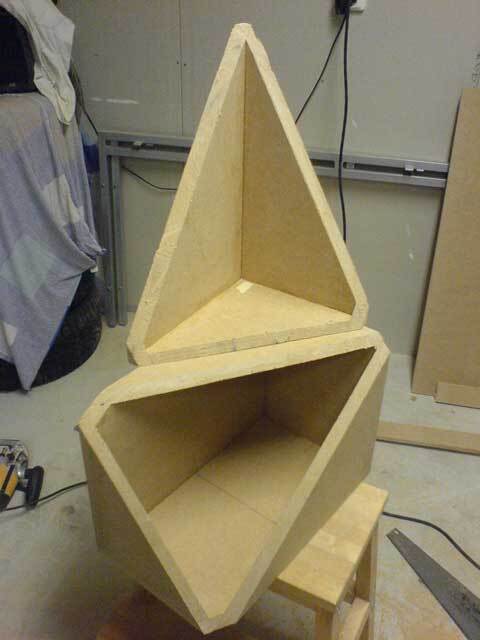

Det blev två snygga lådor.

Har någon tips på passande terminaler och basreflexrör?

av **avr7000** » 2007-01-22 14:15

Här har du "orginalen" (terminalerna)
http://www.elfa.se/elfa-bin/dyndok.pl?dok=2003579.htm

De "bananer" som ursprungligen följde med OA51 ( de hade dock även skyddsplast över stiften...)
http://www.elfa.se/elfa-bin/dyndok.pl?dok=5349.htm

röret hittar du någanstans mellan


och

Mvh

Stefan

av **avr7000** » 2007-01-22 14:27

Spar det bortsågade hörnet!

Det kan med en baffel bli en spännande surroundhögtalare...

Mvh

/Stefan

av **Dellstig** » 2007-01-22 15:16

Stefan

Kul bild på toarulle och hushållsrulle...

mvh

Martin

av **OlA-68** » 2007-01-22 16:01

Dellstig skrev:Stefan

Kul bild på toarulle och hushållsrulle...

mvh

Martin

No shit!!! :lol:

av FS » 2007-01-22 17:08

avr7000 skrev:Spar det bortsågade hörnet!

Det kan med en baffel bli en spännande surroundhögtalare...

Låter som en bra idé. Ska se om min fru tycker det också... :roll:

Dasspappersrullen i all ära men det här pappröret kanske vore ngt. Är originalet 55mm i diameter?

Är höljet till dämppanelen i plast? Den måste ju också DIY:as.

Mvh,
Fredrik

av **avr7000** » 2007-01-22 20:33

Röret är ca 58 mm invändigt.

Dämppanelen är av plast ja. Diyas lämpligtvis i Aluminiumplåt eller dyl.

Stefan

av **Robinox** » 2007-01-24 22:51

Tjena, jag har åxå påbörjat bygget av ett par 51:or. Har lite frågor som skulle hjälpa mycket på vägen. Kommer säkert på fler frågor när jag kommer längre och längre i bygget.

1. Tjocklek på baffelns kanter när man ska rita ut från hörn till hörn, hur får man reda på de? De skiljer någon millimeter på varje sida eftersom vinklarna är olika.

2. Hur tjock är distansringen till basen?

3. Vad är måtten på staglisterna inne i lådan, hur fäster man dem, bara med trälim, hur spänner man fast dem inne i lådan igentligen? Svårt komma åt med tvingar o grejer...

4. Exakt var ska basröret monteras på sidan, så att jag åxå vet var jag ska göra upp hål i mellanväggen för räret går ju igenom ett av dom 3 hålen.

5. Vad är det för mått på dämpvingen, höjd, djup, bredd osv.. även vinkeln ut från lådan? Hur är den fastsatt på lådan?

Stort tack sålänge

av **JonasS** » 2007-01-26 00:13

Hej!

Jag har också funderat på att göra ett par OA51-kloner...

Kommer troligen inte att bygga mina på ett tag men har suttit och ritat och skissat en del.

Efter vad jag förstått så är orginal 51:orna gerade i samtliga sammanfogningar... stämmer detta?

Är det stödlister i alla skarvar som är 90 grader?

Är sidorna sammanfogade mha en lamellfräs, bara limmade eller är de spikade/skruvade på något sätt?

Om man mäter det lutande planet, som elementen sitter i, har detta plan då följande mått?

Front: 52,43 mm
Topp: 49,74 mm
Sida: 39,05mm

Är det någon som klurat på vilka vinklar man skall gera det lutande planet för att få det som originalet?

Om mina beräkningar stämmer har jag fått fram följande vinklar:

Front: Totalt 136,36 grader hälften blir 68,18 grader
Topp: Totalt 129,66 grader hälften blir 64,83 grader
Sida: Totalt 114,42 grader hälften blir 57,2 grader

Om måtten stämmer kan det kanske hjälpa någon som är på gång och vill gera för att få ihop lådorna, men det kanske är enklare att använda fogsvans och cirkelsåg som Ducatiboy och FS gjort...

Snickra på!

/Jonas

av **tvett** » 2007-01-26 00:18

Är det omständigt att bygga lådan i rätt mått, såga upp ett plan där baffelns yta ska vara för att sedan lägga lådan med den ytan nedåt och rita ut ett nytt plan med en distans som är lika tjock som baffeln?

av **Ragnwald** » 2007-01-26 01:04

tvett skrev:Är det omständigt att bygga lådan i rätt mått, såga upp ett plan där baffelns yta ska vara för att sedan lägga lådan med den ytan nedåt och rita ut ett nytt plan med en distans som är lika tjock som baffeln?

Klockrent.

av **Robinox** » 2007-01-26 07:10

tvett skrev:Är det omständigt att bygga lådan i rätt mått, såga upp ett plan där baffelns yta ska vara för att sedan lägga lådan med den ytan nedåt och rita ut ett nytt plan med en distans som är lika tjock som baffeln?

Himla smart låter det som tvett! Jag fick härmed svar på en av mina frågor, ska testa detta när jag sätter ihop mina lådor!

av FS » 2007-01-29 16:53

Hej!

Har precis vaknat ur en efterhängsen förkylning och tänkte våga mig ut i garaget igen för fortsatt snickrande.

Många frågor angående vinklar och mått har ställts. Ska försöka reda ut dem när jag har måttat in baffeln och ser om jag har räknat rätt.

Planen är att fanera baffeln innan den limmas fast på lådan. Det skulle nog bli svårt att få tryck på den annars. Även hålen för element och basreflex tänkte jag fräsa ur efter fanering. Tror ni jag är rätt ute :?:

Bilder kommer...

Mvh
/Fredrik

av **Robinox** » 2007-01-29 20:14

Fanéringen låter vettigt att göra innan ihopsättning, då kan du ju fanéra på båda sidor åxå! Upptagning för hål för element kan jag tänka mig blir lättare med baffeln påsatt eftersom du inte riktigt vet var den kommer att hamna på lådan innan, eller..?

av FS » 2007-01-29 22:30

Ikväll blev det ett ordentligt träningspass i garaget.

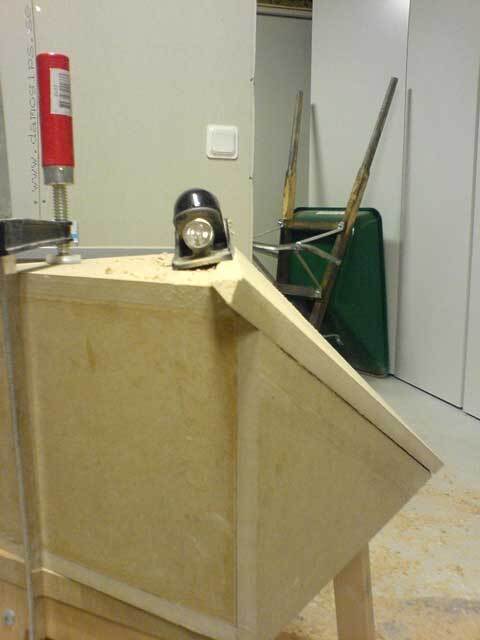

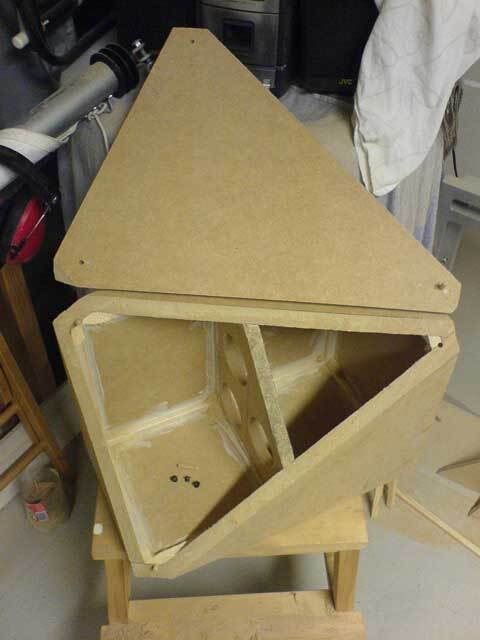

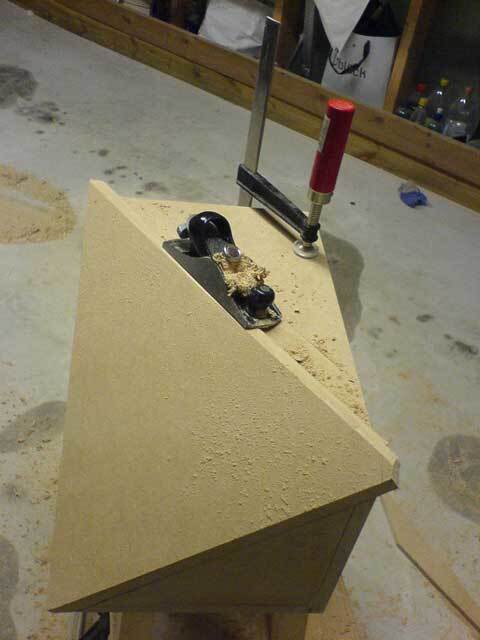

Baffeln grovsågades och pluggades fast. Efter det satte jag igång och slöhyvla lite.

Och sen hyvlade jag en hel massa mycket till. Skottkärran kan ju behövas ifall det blir fiasko.

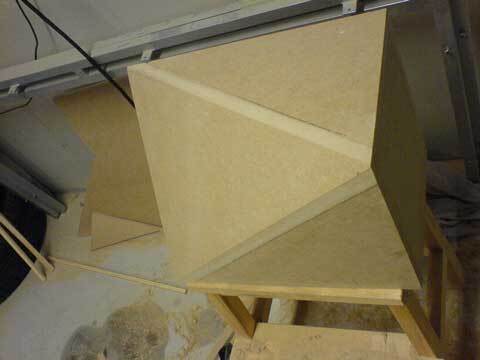

En stund senare :lol:

Pluggarna höll baffeln på plats under hela hyvelinfernot

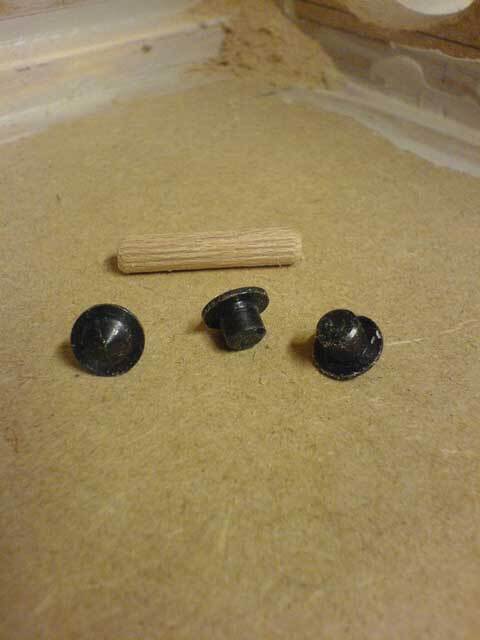

Köp sådana här ifall ni inte redan har dem!

Avdragen var: 18, 21.5 och 25 (mm)

Mvh
/Fredrik

av **paa** » 2007-01-29 22:43

Det där borde gå att få riktigt snyggt om man fanerar det, men att lacka kommer inte att funka.

av **Ducatiboy** » 2007-01-30 00:08

Lacka, Näe......Jag prövade att lacka med ett bedrövligt resultat.
Däremot så är fanér det som äger tycker jag...
Men att fanera baffeln innan montering tycker jag är onödigt krångligt.
Kan dessutom vara svårt att få till skarvarna mot resten av lådan.
Nä, jag gjorde så att jag gjorde en jigg där jag spände fast lådan när den fanerades, och det gick alldeles utmärkt. Lite tankeverksamhet
resulterade i en fullt användbar grunka som jag naturligtvis inte
tog någon bild på innan jag plockade sönder den efter avslutad fanering...
Men det är alltså genomförbart, tom med mitt hårda ekfaner....

/Arne

av **tvett** » 2007-01-30 00:17

Vad är problemet med att lacka? Går det inte att torka lådorna ordentligt innan?

av **Naqref** » 2007-01-30 00:20

tvett skrev:Vad är problemet med att lacka? Går det inte att torka lådorna ordentligt innan?

MDF rör sig rätt ordentligt så skarvarna kommer att synas.

av FS » 2007-01-30 09:12

Lacka är inte aktuellt. Självklart ska de faneras i svartbetsad ask

Fördelen med att fanera baffeln innan den limmas på lådan vore att jag då slipper bygga jiggen som Arne nämnde. Resten av lådan skulle då faneras efter att baffeln monterats.

av **Ragnwald** » 2007-01-30 17:10

Går nog bra om du varit så styv i ditt hyvlande, att du ingenstans har något som helst vinkelfel eller nivåfel på mer än några tiondels mm.

av FS » 2007-01-30 21:20

Sidorna på baffeln faneras såklart efter montering men det lär ändå kräva sin precision.
Jag kanske gör en Naqref™ och provar båda varianterna. :wink:

Läste ngt om en ny carlsson-bas på carlssonplaneten. Är det ny upg-sats på gång?

av **Robinox** » 2007-01-30 22:26

FS: Avdragen som du uppgav tidigare.. 18, 21.5 och 25 (mm)? stämde dom exakt när du sågade och hyvlade in baffeln? På vilka sidor ska vilka mått vara? Blev det helt spetsiga hörn på dina lådor? Jag vill gärna ha så spetsiga hörn som möjligt. Är din MDF exakt 16mm tjock?

Kan man hyvla bort resterna av baffeln som du gjort FS, på spånskiva? Eller smular det bara?

Vad är monteringshålets diameter för basen, någon som vet? (så att jag kan tillverka en distansring)

Hur blir det om man målar på spånskiva, om man putsar den så slät man kan innan?

av **tvett** » 2007-01-30 22:58

Man kan ju göra en jigg till sin överhandsfräs som ligger mot ytan och tar allt som sticker upp, tex en baffel...

av **Ragnwald** » 2007-01-31 00:44

Robinox skrev:Kan man hyvla bort resterna av baffeln som du gjort FS, på spånskiva? Eller smular det bara?

MDF är ju svinlätt att hyvla med vanlig manuell hyvel, man får fin kontroll, men icke spånskiva.
