Sentec PA9 Schema

[magsimoe]

Nån vänlig själ som har ett schema över en Sentec PA-9 liggandes?
Hade en gång i tiden ett gäng sådana steg men va tvungen att sälja av dom. Tänkte jag skulle försöka bygga iaf 2 stycken. Förutsatt att jag får tag i ett schema.

Magnus

[paa]

Du kanske kan sätta fart på det här projektet, som är en utveckling av PA9?
http://www.faktiskt.se/modules.php?name ... pic&p=5373

[silvervarg]

magsimoe har fått epost.

[phon]

När du ändå är i mejlartagen, har du möjligen något schema-aktigt på SC1 också?

[magsimoe]

silvervarg: Tackar ödmjukast för schemat.

Vilken ringkärnetrafo är lämplig att driva steget med?
Hur skall denna kopplas för att få så lite störningar som möjligt? Schema nån?

[vkc]

Har glömt bort mitt tidigare alias, har inte varit inne på ett bra tag här. Så jag registrerade ett nytt.



Jag har två Sentec PA9 silver med orange indikering, är vad jag förstått inte allra senaste versionen. Skulle gärna vilja ha fatt på schema/sevice manual om någon har det till handa fortfarande och kan tänkas maila mig.

Skulle mycket väl kunna tänka mig att bygga ett par steg om jag får tag på ett schema, men även för att kunna felsöka om "guldklimparna" skulle behöva servas de har varit i bruk sedan 1994. Det är inte den tidiga modellen på 60W, utan på 70 om jag inte har fel för mig (andra sluttrissor och större trafo än de svarta om jag inte minns fel). Jag tycker de låter mycket bra. Synd bara att priserna går upp...med tanke på om man vill skaffa fler steg men roligt att de står sig än i dag.

[Kanhow]

Skulle någon med schema till Sentec Pa-9 vara vänlig att skicka det till mig också. Jag har två varav en som är trasig och hade tänkt försöka fixa den.

[Low-Fidelity]

Jag har två Sentec PA-9 i silver som jag gör i ordning och det skulle underlätta med ett schema.

Skulle någon vänlig själ vilja maila ett schema till mig?

Tack!

[RogerGustavsson]

Är det inte lite problem med att några transistorer är utgångna eller svåra att få tag i till PA-9?

[Low-Fidelity]

Jag har inga planer på att byta några transistorer i mina PA9. Däremot är det annat som skall bytas.

Transistorerna finns hos BHIAB för 21 SEK styck.
Men de är matchade original så man bör välja ut matchande om man skall byta.

Ingen som har ett schema för Sentec PA9?

[RogerGustavsson]

Har letat reda på schemat, http://user.faktiskt.io/RogerGustavsson ... 20PA-9.pdf

[Low-Fidelity]

Stort tack Roger!

[Low-Fidelity]

Jag har en fråga angående ringkärnetransformatorerna till Sentec PA-9.

I komponentlistan ovan anges transformatorerna som 2st 240V ringkärnetransformatorer med 2 x 24V sekundärspänning och 150VA effekt.
Men när jag tittar i mina PA-9 så är de originalbestyckade med två trafos från Lingtron AB med en sekundärspänning på 2 x 26V och 2.8A (ca. 145 VA effekt).

Hur kritiskt är det här? Jag tänkte byta till nya Trafos och undrar om 2 x 25V sekundärspänning och 160VA effekt går lika bra?

[paa]

Jag har en fråga angående ringkärnetransformatorerna till Sentec PA-9.

I komponentlistan ovan anges transformatorerna som 2st 240V ringkärnetransformatorer med 2 x 24V sekundärspänning och 150VA effekt.
Men när jag tittar i mina PA-9 så är de originalbestyckade med två trafos från Lingtron AB med en sekundärspänning på 2 x 26V och 2.8A (ca. 145 VA effekt).

Hur kritiskt är det här? Jag tänkte byta till nya Trafos och undrar om 2 x 25V sekundärspänning och 160VA effekt går lika bra?

Jag tror man bytte från 24V i början till 26V senare, kanske när alu-finishen kom. Det ger ju lite högre effekt, men annars ska det väl inte vara kritiskt?
Varför ska du byta, surrar dom eller?

[paa]

Jag öppnade min svarta PA9, och på den trafon står det 2*26V 150VA, samt Toroid Växjö.
Så bytet till 26V gjordes tydligen innan den blanka looken kom.

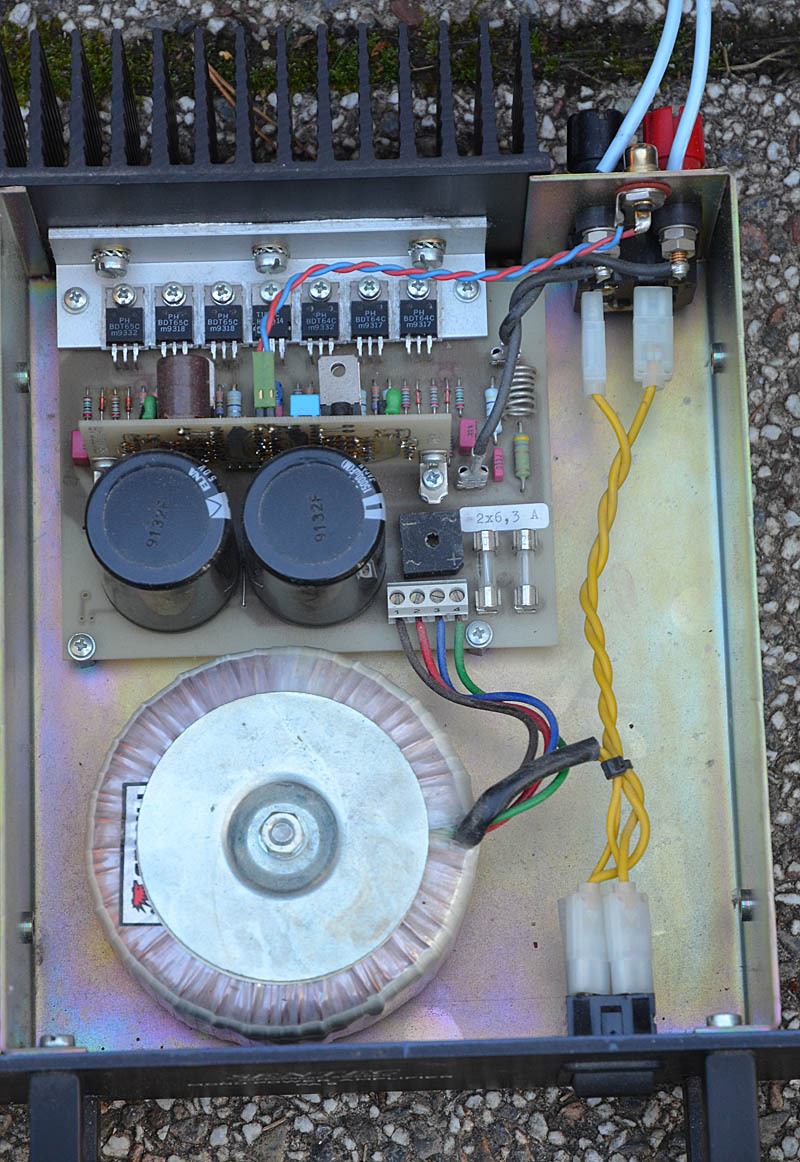

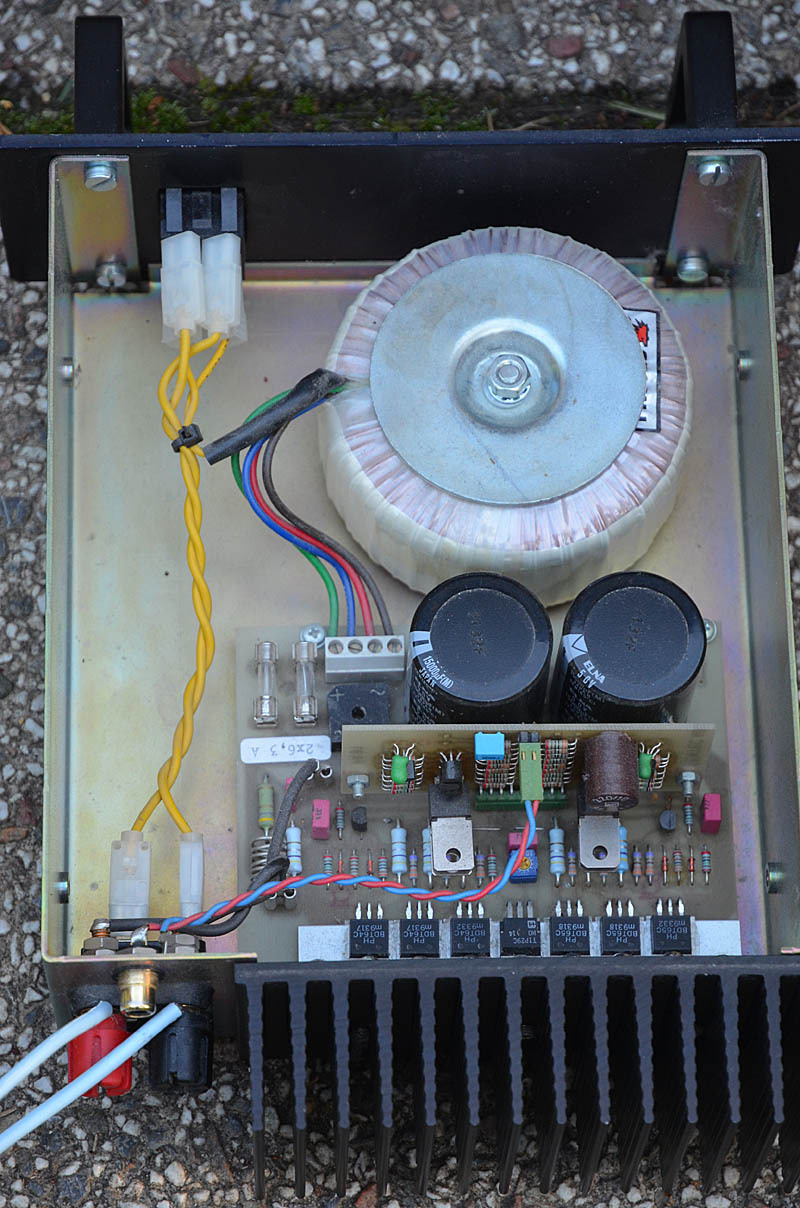

Jag passade på att ta ett par bilder på innanmätet också:

[Laila]

Fi fan va läckert, ingenjörskonst när den är som bäst . . . typ !

[Lasse-]

Hej är det något problem med brum med att kontakterna på baksidan sitter så närma ihop dvs nätbrunn och rca ingång
så nära?

mhv Lasse-

[Perfector]

Nån vänlig själ som har ett schema över en Sentec PA-9 liggandes?
Hade en gång i tiden ett gäng sådana steg men va tvungen att sälja av dom. Tänkte jag skulle försöka bygga iaf 2 stycken. Förutsatt att jag får tag i ett schema.

Magnus

Kan detta var det du söker?
Sök i forumet på Sentec pa-9 så hittar du flera trådar om den

[paa]

Hej är det något problem med brum med att kontakterna på baksidan sitter så närma ihop dvs nätbrunn och rca ingång
så nära?

mhv Lasse-

Nej, tvärtom är detta en av de få förstärkarkonstruktionen som inte detekterats i LTS FE/lyssningstest.
Begränsningarna som det har ligger i maxeffekten.

[RogerGustavsson]

Nån vänlig själ som har ett schema över en Sentec PA-9 liggandes?
Hade en gång i tiden ett gäng sådana steg men va tvungen att sälja av dom. Tänkte jag skulle försöka bygga iaf 2 stycken. Förutsatt att jag får tag i ett schema.

Magnus

Kan detta var det du söker?
Sök i forumet på Sentec pa-9 så hittar du flera trådar om den

Är det schemat verkigen på Sentec PA-9?

[Perfector]

Nån vänlig själ som har ett schema över en Sentec PA-9 liggandes?
Hade en gång i tiden ett gäng sådana steg men va tvungen att sälja av dom. Tänkte jag skulle försöka bygga iaf 2 stycken. Förutsatt att jag får tag i ett schema.

Magnus

Kan detta var det du söker?
Sök i forumet på Sentec pa-9 så hittar du flera trådar om den

Är det schemat verkigen på Sentec PA-9?

Jag sökte på det och den kom upp, så jag antar att google vet vad den visar.

[RogerGustavsson]

Nja, google är verkligen inte mycket att lita på. Vad jag vet är Sentec PA-9 diskret uppbyggd och den har 8 effekttranistorer vilka också syns på PAA's bilder. TA7317-kretsen på utgången i ditt schema är något helt annat. Det kanske google kan ge svar på?

http://user.faktiskt.io/RogerGustavsson ... 20PA-9.pdf

[Perfector]

Nja, google är verkligen inte mycket att lita på. Vad jag vet är Sentec PA-9 diskret uppbyggd och den har 8 effekttranistorer vilka också syns på PAA's bilder. TA7317-kretsen på utgången i ditt schema är något helt annat. Det kanske google kan ge svar på?

http://user.faktiskt.io/RogerGustavsson ... 20PA-9.pdf

Törs inte

[Jonas_R]

paa - tack för informationen och de fina bilderna. De hjälper mig väldigt mycket!

Har du möjlighet att ta några fler bilder lite snett från sida så att man kan se mer av komponenterna och kopparbanorna på ingångskortet (det verikalt monterade kortet)?

Tack på förhand!

Jonas

[Svempa]

Schemat som Perfector visade är inte alls Sentec PA-9 utan ett basslutsteg från Madisound. De har inget gemensamt! Lita inte på Google.

[Perfector]

Schemat som Perfector visade är inte alls Sentec PA-9 utan ett basslutsteg från Madisound. De har inget gemensamt! Lita inte på Google.

Tack, jag ska omedelbart sluta googla.

[Almen]

Schemat som Perfector visade är inte alls Sentec PA-9 utan ett basslutsteg från Madisound. De har inget gemensamt! Lita inte på Google.

Man kan ju snäva in det lite: lita inte på Perfector.

[murgatroyd]

Hit raten är väl som bäst 1 av 10.....

[PerStromgren]

Seså, pojkar, Perfector är ingen slagpåse. Om ni inte håller med honom, visa vad ni tycker är rätt i stället.

[Perfector]

viewtopic.php?f=10&t=1825&start=60

Här ska det finnas det du söker.
UPA dock
