Koppling: två kanaler till fyra basmoduler

av **shifts** » 2010-09-03 07:28

En fråga som varit uppe X antal gånger redan. Hur splitter jag bäst signalen på två kanaler och fyra basmoduler? Är det med en Y-koppling och hur ser en sådan ut för naken kabel? Det låter kanske som idiotfrågor, men jag har aldrig behövt bry mig om sånt här.

Sen finns ju frågan om basarna ska parallellkopplas eller seriekopplas, men det är en sådan som aldrig verkar ha ett entydigt svar.

av **schmutziger** » 2010-09-03 08:39

Du y-kooplar rca-kabel, naken sådan borde bli parallellkopplat.

serie- eller parallellkoppling beror väl mest på impedansen på din basar.
Inte helt optimalt att parallellkoppla 4ohmare om man inte har ett pa steg.

av **shifts** » 2010-09-03 08:54

RCA-kabel? Men det är ju en högtalarkabel väl? Impedansen är på 10 ohm.
Känsligheten för en modul är 95 dB-2.83V.

av **schmutziger** » 2010-09-03 09:04

shifts skrev:RCA-kabel? Men det är ju en högtalarkabel väl? Impedansen är på 10 ohm.
Känsligheten för en modul är 95 dB-2.83V.

ok, trodde du skulle använda ditt 5-kanalssteg som bassteg :oops:

(kabel emellan)
serie:
(+ slutsteg + bas 1) (-bas 1 +bas 2 )(-bas 2 -slutsteg)

Jag hade parallellkopplat då du får +6db mer ljud till endast +3db mer effekt.
parallell

(+slutsteg (+bas1 OCH bas2) )((-bas 1 OCH bas2) -slutsteg)

eller över terminalerna på bas1 eller bas2 till den andra basen
lite rörigt...

av **shifts** » 2010-09-03 09:07

Ja jo, det ska jag ju göra, men kommer bara använda två kanaler till den drivningen.

Tack, det där var tydligt. Tror jag. Måste fundera på hur det ser ut i
verkligheten. Är det något jag är sjukt dålig på så är det att visualisera. :oops:

Vad heter en sådan koppling som jag delar uppsignalen med, hur ser den ut?
Tänkte gå iväg på lunchen och köpa så jag kan koppla in alla fyra i kväll.

av **schmutziger** » 2010-09-03 09:09

shifts skrev:Ja jo, det ska jag ju göra, men kommer bara använda två kanaler till den drivningen.

Tack, det där var tydligt. Tror jag. Måste fundera på hur det ser ut i
verkligheten. Är det något jag är sjukt dålig på så är det att visualisera.

Vad heter en sådan koppling som jag delar uppsignalen med, hur ser den ut?
Tänkte gå iväg på lunchen och köpa så jag kan koppla in alla fyra i kväll.

Du ska inte ha något annat än högtalarkabel

sockerbitkanske, eller så kopplar du in dig på bananerna eller klämmer in två kablar i skruvterminalerna, smidigt och enkelt.

av **MagnusÖstberg** » 2010-09-03 09:20

http://www.clasohlson.se/Product/Product.aspx?id=145962984


Signalen till baskanalerna grenas med en sån här och går sedan in i kanalerna för basmodulerna i slutsteget.

Baselementen parallellkopplar du två och två och kopplar till respektive slutsteg.

av **shifts** » 2010-09-03 10:13

Till själva steget från delningsfiltret är nog allt fixat (tack Komorok!), men det
är liksom sen. Det låter så självklart för er, att dela signalen men det är det
verkligen inte för mig. :lol:

Men det låter som jag bara behöver köpa mer högtalarkabel och pressa in
tåtarna från två moduler till samma kanal på steget.

av **Almen** » 2010-09-03 10:17

shifts skrev:Men det låter som jag bara behöver köpa mer högtalarkabel och pressa in
tåtarna från två moduler till samma kanal på steget.

Du kan ju kaskadkoppla också, alltså gå från steget till närmaste basmodulen och därifrån med ny kabel till nästa modul.

av **KarlXII** » 2010-09-03 10:59

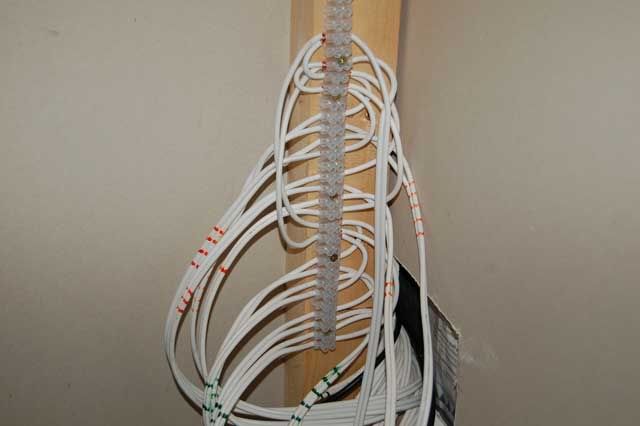

Så här gör man.

Frågor på det?

av **shifts** » 2010-09-03 11:02

Blixten No1 har nog stenkoll på detta. Då köper jag nog bara kabel på lunchen.

Efter en snabbkoll med Ingvar precis så blir det parallellkoppling iaf. Tycker
alltid det kommer olika bud på det, men nu är det bestämt.
