Vad är det för pinne...?

[mineralull]

Min Pioneer Tuner F-91 tappade alla stationer för ett tag sedan. Innan den tappade stationerna så kunde man snurra på antenningången, vilket inte kändes normalt. Nyfiken som man är så skruvade jag isär tunern och tog en koll. Innanför chassit, precis bakom antenningången ser jag att det kommer ut en pinne från antenn-mojängen. Pinnen är böjd som om den har haft kontakt någonstans. Över själva ingången är det en liten bur av metall.

Vad är det för en pinne, och är den orsaken till att stationerna är borta?

[murgatroyd]

[mineralull]

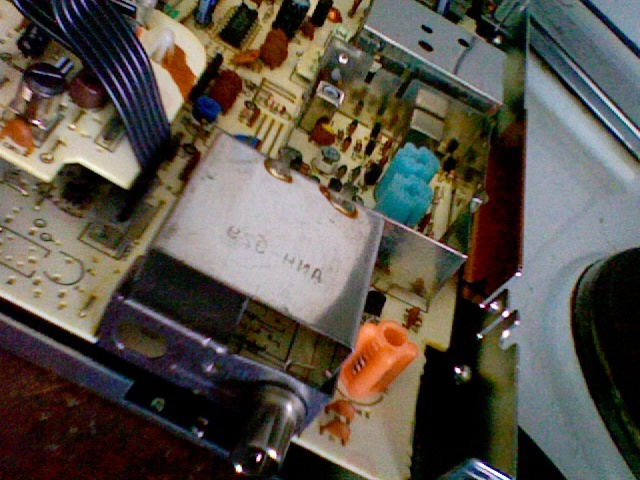

Tyvärr har jag ingen bra kamera så det blev att ta ett foto med min gamla macbook (det stämmer, jag har inte ens en mobiltelefon..!).

Bild 2014-07-08 kl. 20.33.jpg (123.07 KiB) Visad 1104 gånger

Jag försökte rita en pil med ett ritprogram. Naturligtvis stänger ritprogrammet av sig varje gång jag försökte rita.

[mineralull]

Pinnen böjer sig och "pekar" mot det orangea föremålet till höger som ligger utanför antennburen, eller vad den vikta plåten kallas. Kanske jag ska ställa frågan i en annan del av forat?

[murgatroyd]

Gissningsvis har mittledaren på antennkontakten lossnat från lödpunkten inuti "antennboxen", därav att du kunde snurra på antennkabeln... pilla dit den försiktigt och testa med antennen i kontakten, funkar det så är det bara att försöka löda fast mittledaren igen inuti boxen.

[murgatroyd]

Pinnen skall alltså troligen peka nedåt mot kretskortet och där lödas på undersidan, sticker det upp en bit av pinnen kan du försöka löda där istället, men det troliga är kanske att lödningen släppt på undersidan?

[mineralull]

Mina gamla ögon kan inte se någon rest av någon pinne som sticker upp från någon lödpunkt. Jag behöver desvärre ett förstoringsglas, vilket jag naturligtvis inte har..he he. Tittar jag närmare så finns det en skåra som eventuellt skulle passa för pinnen. Kanske det är så enkelt att pinnen åkt ur skåran när lödpunkten lossnat?

Men tack för all hjälp murgatroyd. Du har varit till stor hjälp. Mittledare säger du? Hmm. Är det vad pinnen kallas i facktermer?

[murgatroyd]

Ja, det kan man säga, eller bara ledare.. det som är runt kallas skärm eller jord på antennkontakten eller din antennsladd. Lycka till!

[mineralull]

Tackar! Nu återstår bara Brasilien Tyskland på tv. Kan bli en hård match. Tack än en gång!
