MiniDsp och dess delningsfilter

[boom]

Har gjort några mätningar på MinDsp och dess delningsfilter .
Då jag tycke att filtret inte dämpar som det borde vara så gjorde jag några små mätningar i närfält på 1 bas med 40cm avstånd på micken.
Och det man får fram gör en ganska fundersam .
Minidsp inställd på 18-100 hz REW inställt på 18-100 hz i mätomfång allt bypass i minidsp
1

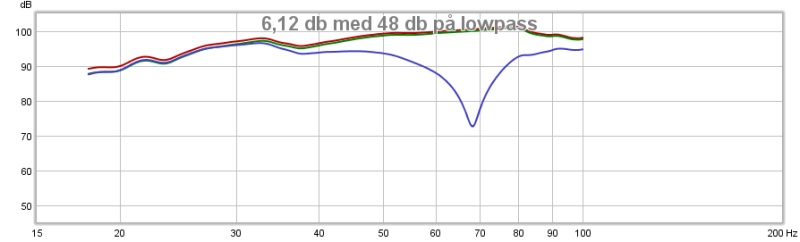

Röd fullfrekvens mellan 18-100 hz la på 48dB lågpass delning på blå kurva som är 12dB högpass
Obs ingen skillnad i mellan 6dB flyter i samma kurva som fullfrekvens!

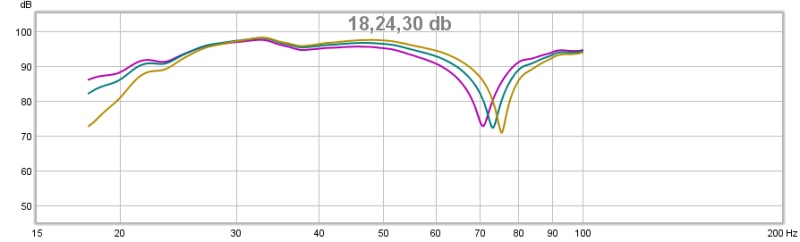

Här börjar det bli konstigt varför flyttar sig lågpass delningen ingen större skillnad i mellan 18,24dB men vid 30dB händer det något


Här börjar det bli konstigt varför flyttar sig lågpass delningen ingen större skillnad i mellan 18,24dB men vid 30dB händer det något


[boom]

130 nyfikna men inga kommentarer om filtret .

[chrisss]

130 nyfikna men inga kommentarer om filtret .

Därför att mätningarna är svårtolkade pga hur dom är gjorda,


Du kan inte bedöma var delningen ligger genom att titta på var dippen hamnar.


Mät separat och visa i samma graf.

LP
HP
Summa

Mät minst till 200 Hz

[Evil_Homer]

130 nyfikna men inga kommentarer om filtret .

Därför att mätningarna är svårtolkade pga hur dom är gjorda,


Du kan inte bedöma var delningen ligger genom att titta på var dippen hamnar.


Mät separat och visa i samma graf.

LP
HP
Summa

Mät minst till 200 Hz

Bör man inte även " loopa" minidsp i datorn så man inte lägger till div möjliga felkällor?

[AndreasArvidsson]

Om du tror att minidsp inte gör det den bör så är det bäst att mäta elektriskt på filtret för att påverkan akustiskt inte alltid blir lika stor som den elektriska påverkan är inget konstigt.

[boom]

Om du tror att minidsp inte gör det den bör så är det bäst att mäta elektriskt på filtret för att påverkan akustiskt inte alltid blir lika stor som den elektriska påverkan är inget konstigt.

Jag har mina misstankar att den inte fungerar som den skall även på EQ delen så det var då jag började att mäta på den och se vad som händer .
och då är frågan är det fler som är felaktiga att mindsp är rent junk .

[jansch]

Jag föreslår också att du "mäter" en gång helt utan signal till högtalaren. Dvs gör precis som innan men koppla loss högtalaren! sedan mäter du igen med exakt samma inställningar men med högtalaren inkopplad.

Skäl: Då kan du direkt se om du "mäter" egenbrus i mätutrustningen istället för output från högtalaren vid vissa frekvenser (främst låga). Detta är ett vanligt problem när man mäter med små mätmikrofoner typ Behringer som är en 1/4 tums mikrofon (ungefär). Därför kan högpassfilter verka sämre än vad de är.
