FEMLAB & Akustik

[lilltroll]

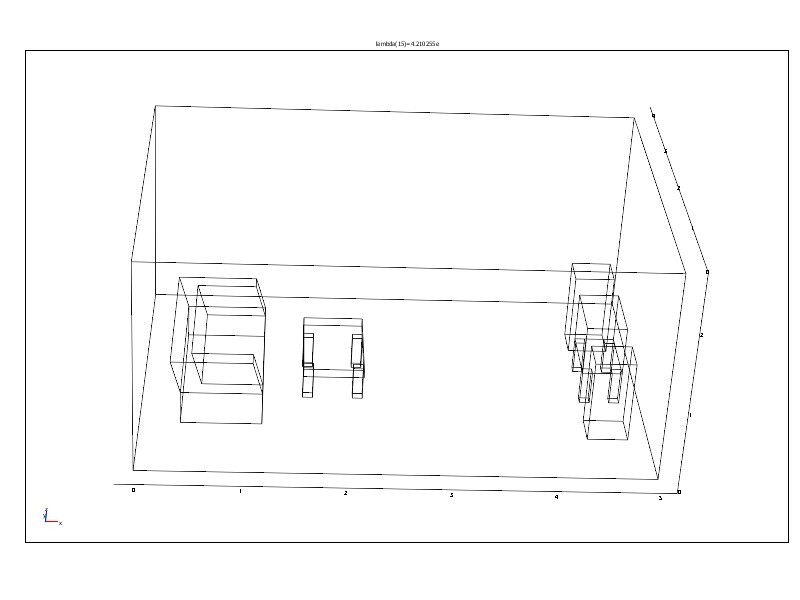

Tänk er att vi har ett rum.

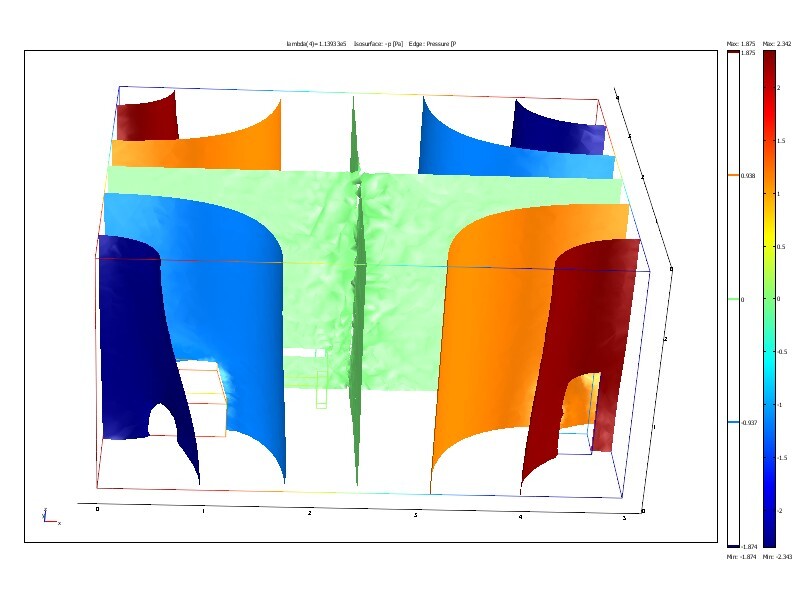

Nu undrar vi hur den tredje lägsta resonansen i RUMMET utbreder sig, jo så här:



De färgade ytorna visar isolevels, dvs på samma ytan är trycket konstant. Vi har noll i mitten av rummet, samt tryck-maxima vid väggarnas hörn.
Sicken tur

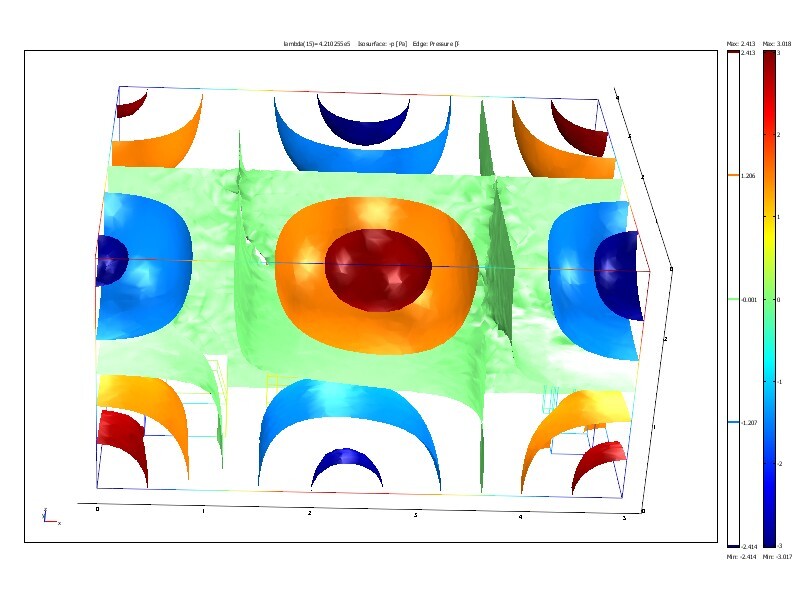

Den 14 lägsta resonansen blir såhär:

[/img]

Är ni mä?

Det är ett FEM exempel, och bygger således inte på den analytiska lösningen till rumsmoderna, men de stämmer väl överens. Cooolt va!

[lilltroll]

Tänk att vi har en basreflexlåda.

Sedan undersöker vi systemts första resonans (över 0 Hz)

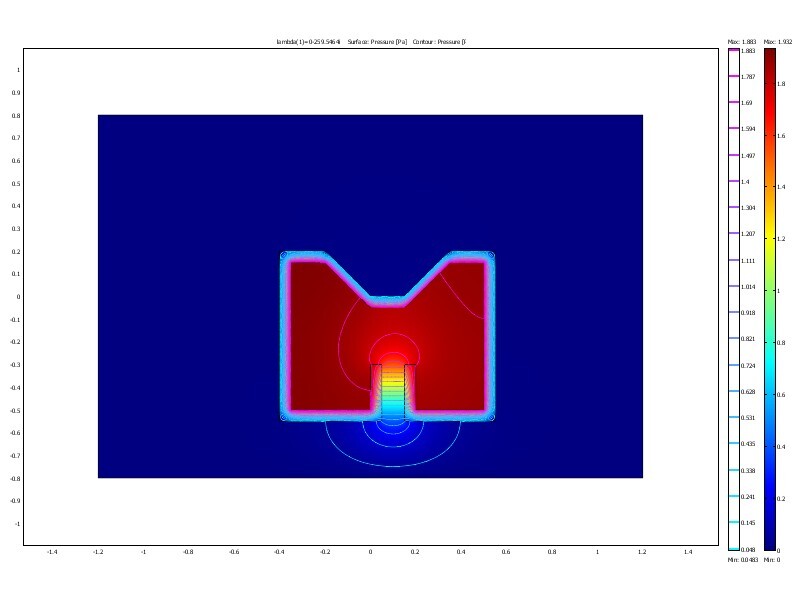

Först på linjärskala. Färgen anger trycket i Pa.

Konen pumpar som en dipol orienterat längs y-axeln (Precis som en högtalare).




Högt tryck i lådan, jojo

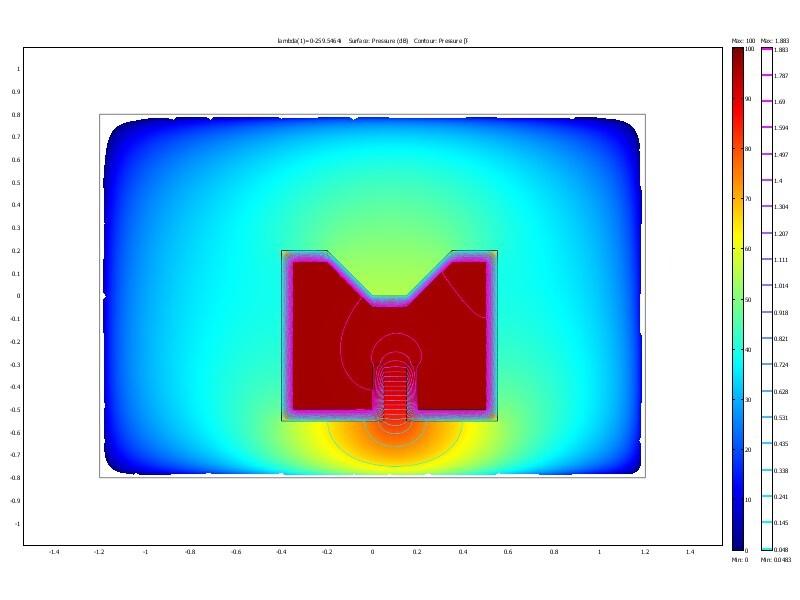

Nu samma med dB skala. Färgen anger trycknivån i dB.



TITTA! Det är nästan bara porten som gererar trycket ut, konen står bara för en liten del, men inte försumbar del.

ROLIGT VA, är ni mä ?

De som tycker att jag går över ån för att hämta vatten kan nu tänka sig att Ni ska beräkna en trattformad port till en basreflexlåda och ta hänsyn till den medsvängande luften.

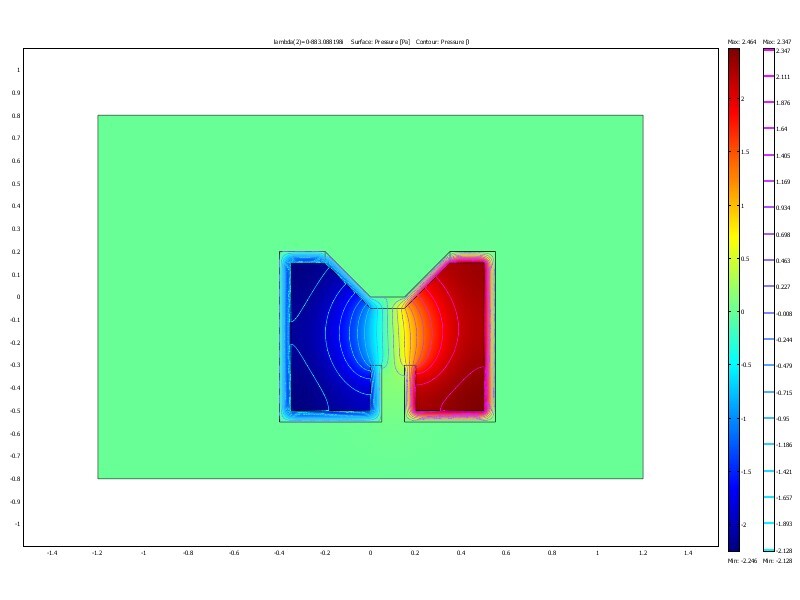

Vad blir nästa resonans då. Jo första stående vågen i lådan såklart
Här kommer den på linskala!

[Svante]

Fasen, lilltroll, vad är det du gör bakom min rygg... Helkul! Hur ser det ut när det blir resonans i röret, då? pipresonans, alltså?

Hur lyckades du fö excitera moden i sidled, är det lite assymetriskt eller?

[lilltroll]

Fasen, lilltroll, vad är det du gör bakom min rygg... Helkul! Hur ser det ut när det blir resonans i röret, då? pipresonans, alltså?

Hur lyckades du fö excitera moden i sidled, är det lite assymetriskt eller?

Inte nog med det. Jag gör det med din skärm!

Lådan är inte helt stum Konen är av aluminium, lådan är gjort av en material med hög densitet, men inte oändligt hög.

Fast, det vete tusan. FEMLAB letar egenvärden, men man måste ha en källa för att lösningen ska finnas.

Exemplet är räknat i 2D.
Den använda gridden blir då inte spegelsymetrisk runt sin mitt, gridden är "adaptiv" och anpassar sig efter objekten.
