Sentec ACM1 schema o komponentlista, går det att få tag i ?

[torparn]

Håller på med renovering/felsökning av ett par ACM1 (kraftiga knäpp i högtalarna vid till och frånslag, DC på utgången) och läsbara schema och komponentlista skulle göra livet lättare, någon som har eller vet var man kan hitta detta ?

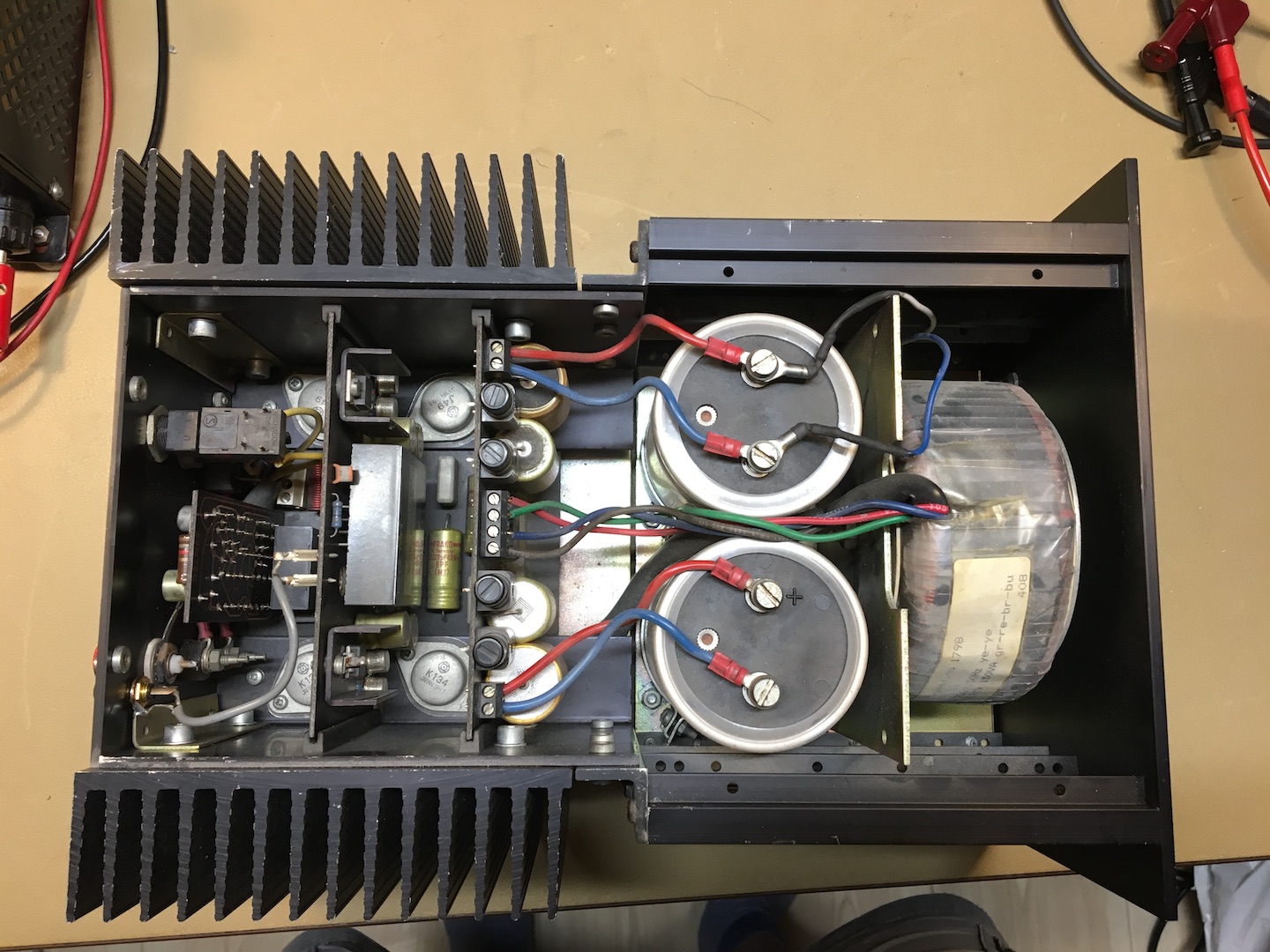

Mina steg är nog en tidig variant (med BNC-kontakter, ev har tidigare ägare monterat RCA), se bifogad bild.

Om någon har tips om troliga felkällor mottages detta tacksamt!

[Laila]

Här: http://user.faktiskt.io/RogerGustavsson/Sentec%20ACM-1/
. . . typ.

[petersteindl]

Det verkar som det enbart är scheman på en modifiering och inte på förstärkaren i sig. . . typ.

Med vänlig hälsning
Peter

[paa]

Prova med ett PM till Morello.

[Laila]

Det verkar som det enbart är scheman på en modifiering och inte på förstärkaren i sig. . . typ.

Med vänlig hälsning
Peter

Slarv av maj . . . typer.

[48IDA]

Prova med ett PM till Morello.

De jag fick av Morello var ACM-1A. Måste kolla om det var komplett med komponentlista. Skicka PM med mail så skickar jag det jag har.

[torparn]

Prova med ett PM till Morello.

De jag fick av Morello var ACM-1A. Måste kolla om det var komplett med komponentlista. Skicka PM med mail så skickar jag det jag har.

Tack 48IDA,

Tror jag sänt ett PM , jag är ny på forumet så inte helt säker, meddelandet verkade hamna i "Outbox", är det normalt ?

[paa]

Prova med ett PM till Morello.

De jag fick av Morello var ACM-1A. Måste kolla om det var komplett med komponentlista. Skicka PM med mail så skickar jag det jag har.

Tack 48IDA,

Tror jag sänt ett PM , jag är ny på forumet så inte helt säker, meddelandet verkade hamna i "Outbox", är det normalt ?

Ja, det ligger där tills mottagaren öppnat det.

[torparn]

De jag fick av Morello var ACM-1A. Måste kolla om det var komplett med komponentlista. Skicka PM med mail så skickar jag det jag har.

Tack 48IDA,

Tror jag sänt ett PM , jag är ny på forumet så inte helt säker, meddelandet verkade hamna i "Outbox", är det normalt ?

Ja, det ligger där tills mottagaren öppnat det.

Fiffigt, man vet när det är läst...

[48IDA]

Tack 48IDA,

Tror jag sänt ett PM , jag är ny på forumet så inte helt säker, meddelandet verkade hamna i "Outbox", är det normalt ?

Ja, det ligger där tills mottagaren öppnat det.

Fiffigt, man vet när det är läst...

Jodå jag har läst, nu

Du har mail men det vet du säkert innan du läser det här.

[torparn]

Tack för detta!

Nu har jag haft tid och joxa med mina ACM1 och tyvärr skiljer sig stegen från både schemat och komponentlistan, inte oväntat eftersom dessa refererar till ACM1A mk IV.

Den version jag har heter bara ACM1 och om stegen startade livet som byggsatser eller fabriksmonterade är oklart.

Det skulle vara bra att verkligen veta att det sitter rätt komponenter i mina steg, jag har föralldel inte sett något för mig uppenbart felaktigt. Stegen spelar men med rätt mycket DC på utgången och det knäpper ganska kraftigt vid till och frånslag.

Mina steg har följande bestyckning:

Power Supply Board, ACM18
Main Board, ACM5
Protection Board, ACM26

Protection Board (ACM26) har elyt-kondingar med andra värden och andra transistorer än vad som visas i komponentlistan men det kan förståss härröra från en reparation, fast det satt FRAKO guldisar o dom är väl tillräckligt gamla för att vara original…

Däremot i mina ACM1 sitter ett ingångs/drivkort ACM11-2 där schemat för ACM1 mk IV visar Input Driver Board 7683.

Ingångs/drivkortet är alltså det som verkar skilja sig mest, mina ACM1 har en modul "MD 101" på kortet och vad den innehåller är oklart även om det kan vara just de komponenter som visas i schemat. Den del av kortet där komponenterna är synliga har lite annat innehåll och med andra komponentvärden.


Så jag behöver ytterligare assistans, finns någon som har schema och komponentlista för ACM1 med ACM11-2 kortet och modulen MD101, eller vet var man kan finna denna information ?

[48IDA]

Den här tråden kan kanske vara till hjälp
viewtopic.php?f=10&t=66740&full=1

[torparn]

Den här tråden kan kanske vara till hjälp
viewtopic.php?f=10&t=66740&full=1

Jo tack, kollade förut på den tråden men hoppas få tag på schema i alla fall så jag slipper byta ut komponenter i blindo

Men jag skall följa exemplet och byta de där fyra på drivkortet (felet liknar ju mina problem).

[RogerGustavsson]

Den här tråden kan kanske vara till hjälp
viewtopic.php?f=10&t=66740&full=1

Jo tack, kollade förut på den tråden men hoppas få tag på schema i alla fall så jag slipper byta ut komponenter i blindo

Men jag skall följa exemplet och byta de där fyra på drivkortet (felet liknar ju mina problem).

Sverker (48IDA) har väl adressen till Johan Bernström?

[Morello]

https://www.hitta.se/johan+bernström/hägersten/person/dRs5nGeB6F

[48IDA]

Den här tråden kan kanske vara till hjälp
viewtopic.php?f=10&t=66740&full=1

Jo tack, kollade förut på den tråden men hoppas få tag på schema i alla fall så jag slipper byta ut komponenter i blindo

Men jag skall följa exemplet och byta de där fyra på drivkortet (felet liknar ju mina problem).

Sverker (48IDA) har väl adressen till Johan Bernström?

Jag kontaktade honom genom diyaudio.com
JohanB heter han där.

[torparn]

Jo tack, kollade förut på den tråden men hoppas få tag på schema i alla fall så jag slipper byta ut komponenter i blindo

Men jag skall följa exemplet och byta de där fyra på drivkortet (felet liknar ju mina problem).

Sverker (48IDA) har väl adressen till Johan Bernström?

Jag kontaktade honom genom diyaudio.com
JohanB heter han där.

Tack för alla tips.
Dessvärre gjorde det ingen skillnad till det bättre att byta ut 2 BC141 och inte heller de båda BC161 (även fast dom sistnämnda mätte lite knasigt), tyvärr.
Jag har ca 70 mV DC på utgången i drift (möjligen ökar det ytterligare om apparaten får stå på) och det verkar öka till 3-400 mV just när reläet bryter i samband med avstängning.
Har kollat spänningsmatningarna och de ligger förstås lite högt eftersom apparaten avsågs för 220V nätspänning, men jag blir inte riktigt klok på stab-kretsarna på drivsteget, utspänningen är ca 70V, på schemat jag har anges den till 60V men det kanske är en skillnad mellan versionerna
Den där MD101-modulen blir riktigt het, efter en stund håller man inte fingrarna på den mer än 10s...

Är det OK att kontakta konstruktören "bara så där" på diyaudio tror ni ?

[RogerGustavsson]

Det är inga problem att kontakta honom men han hänger nog inte på diyaudio så ofta. Jag har jagat honom några gånger där. Kanske bättre att ringa honom?

[48IDA]

Det är inga problem att kontakta honom men han hänger nog inte på diyaudio så ofta. Jag har jagat honom några gånger där. Kanske bättre att ringa honom?

Han är trevlig och tillmötesgående, har bara haft elektronisk kontakt med honom.
Det tog nog upp mot en vecka innan jag fick svar.
Jag fick köpa lite grejer av honom och i samband med det även en annan forummedlem, eller hur Roger?
Nåväl han blandade ihop våra adresser så jag fick även hans paket men eftersom jag är en ärlig person skickade jag paketet vidare med ny adress.

[torparn]

Tack, jag skall sända ut en trevare på diyaudio.

En fråga till bara: Är det någon här som plockat isär en sån modul (MD101) som sitter i tidiga ACM1 ?

I så fall gick det att återställa den (den beskrivs som om komponenterna gjutits in i någon gegga av okänd hårdhet) ?

Eh, det var visst två frågor

[ebfr]

Sent kanske men skriver ändå.

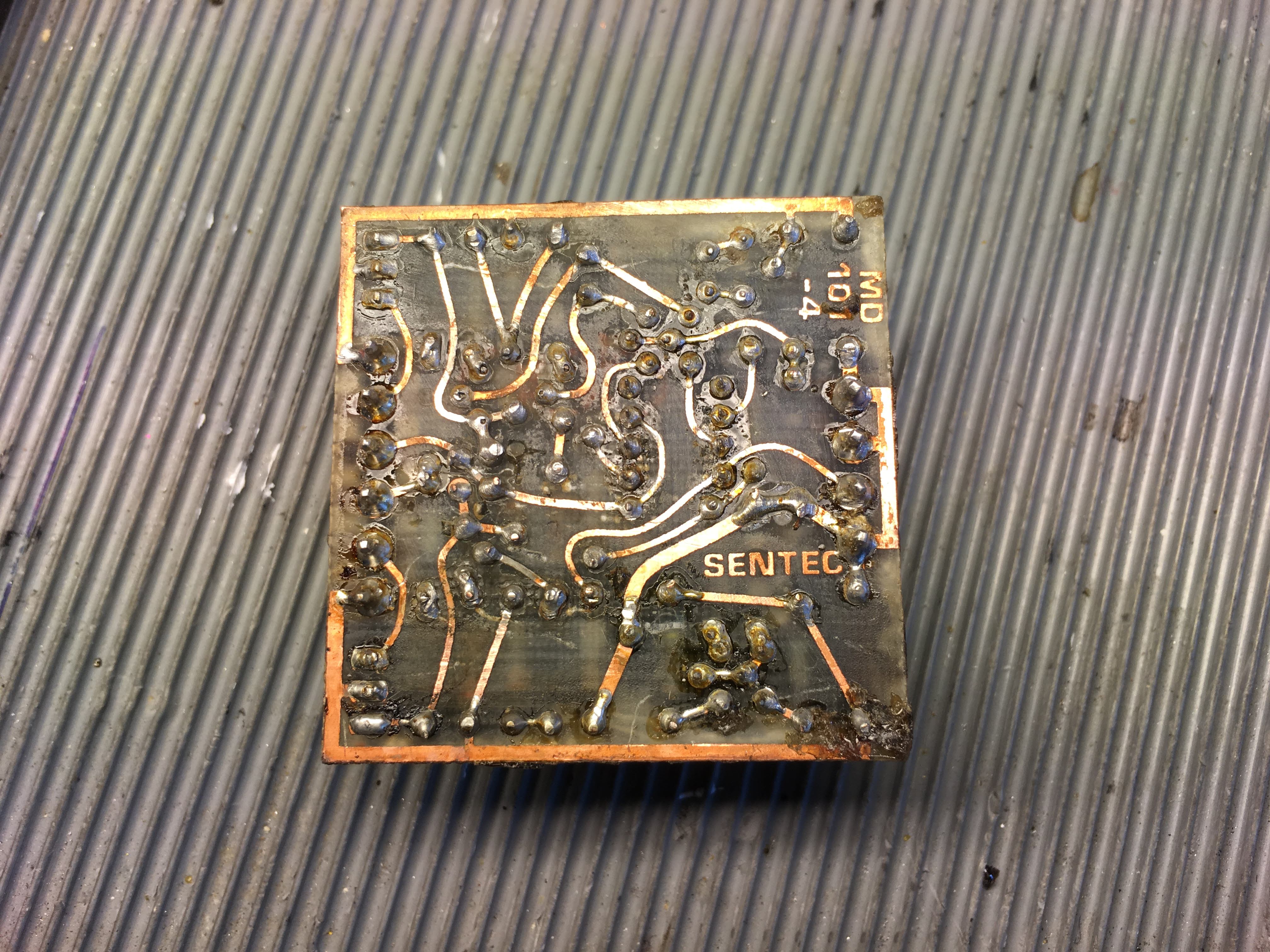

Jag hade en kundapparat ACM1 som MD101-modulen pajat på. Då den inte går att få tag på så dissekerade jag den för att se vad den ätit. Stenhård massa som nog varit mjukare en gång.

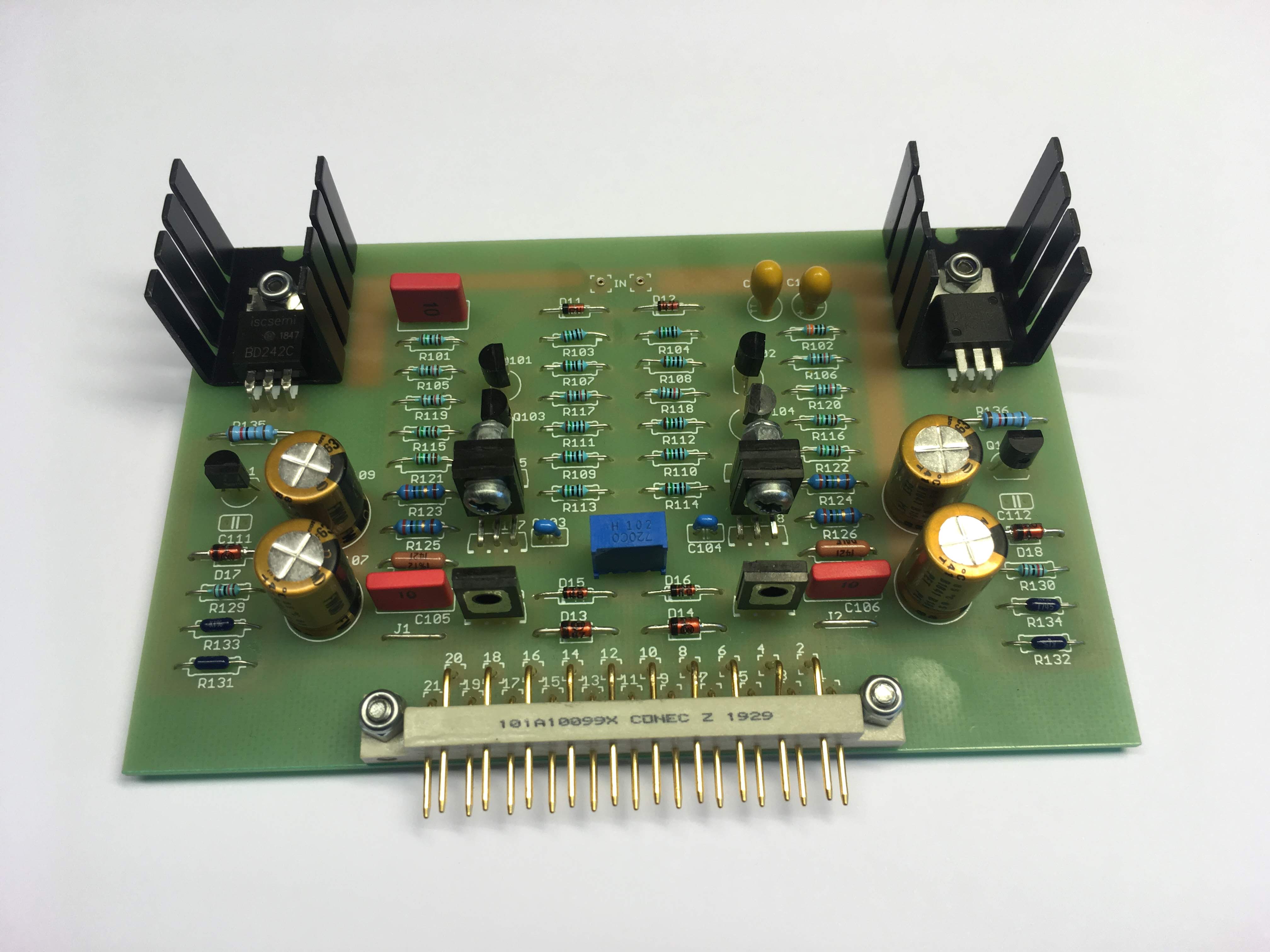

Det hela slutade med att jag ringde upp Johan Bernström som var mycket tillmötesgående, han skickade mig kopplingscheman och komponentlista samt bilder på ACM1A-drivkortet. Vi diskuterade lite och han gav mig tillåtelse att kopiera varför jag ritade upp i Eagle och beställde några kretskort från Estek.

Samlade ihop passande komponenter och bestyckade kretskortet, gjorde 3 st. på en gång men behövde bara ett för tillfället. Detta kort passar direkt i ACM1, en skillnad är att poten som sitter i MD101 justerar DC-balans medan poten på "mitt" drivkort är biasjustering.

Sentec drivkort.JPG (510.42 KiB) Visad 3374 gånger
