Efterlysning! Modifiering av RB-1090 -MoLt nr 4 2001 någon?

[Aerob]

Jag efterlyser en beskrivning på den modd som någon har utfört på en RB-1090.

Det finns små ledtrådar här och där på forumet men det verkar inte som om
någon faktiskt minns vad som skall göras. Jag är väldigt nyfiken på vad denna
modifiering innebär, och om det är något jag kan göra själv.

Några små teasers:

Kom på en liten modifiering som man kan göra, vilket jag och IÖ pratade om nyss. Huruvida det är hyfsat enkelt att göra praktiskt återstår att se.

Är den modifiering Morello talar om samma som den IÖ talar om?

Att lägga ut modifikationsbeskrivningen på 1090 möter väl inget hinder, men frågan är vem som kommer ihåg hur den såg ut? Jag gör det inte.

Rotel 1090 kunde vi höra i F/E-lyssningen just i form av en "extra stamhet" i basregistret, som jag faktiskt senare jämförde med den som man hör om man skapar ett filter med hjälp av en seriekondensator och ett shuntmotstånd - bildande en HP-funktion identisk med den som 1090 uppvisar.

De två fallen kunde inte skiljas från varandra i den lyssning som gjordes!

Slutsats: Den hörbara stramhet som kan förnimmas från 1090 beror antagligen just på avskärningen i basregistret. Som följd av detta tog jag fram en ombyggnadsbeskrivning för steget, sålunda att stramheten kunde modifieras bort.

Personligen håller jag 1090 högst av de nämnda slutstegen, i synnerhet efter den lilla modifieringen i basregistret.

Jag tror att en ombyggd 1090 är oerhört nära det perfekta - om det är återgivning i ordets rätta bemärkelse man är ute efter.

Någon person måste ju veta något om detta. Någon kanske har en modifierad
RB-1090 ståendes där hemma. Nu är det hög tid att klämma ur er vad ni vet!

[RogerGustavsson]

Fanns inte beskrivningen i text med i LTS-testet av Rotel-steget?

[Aerob]

Se där, nu är vi något på spåren. Vad jag kan se så är testet på RB-1090
med i nr 4 2001. Någon som har detta nummer som kan kolla efter?

[ollenorell]

Dessutom vet jag att morello tog fram ett litet kort som gjorde det enklare att bryggkoppla sin rotel 1090.
Detta kanske inte har med saken att göra alls dock.

[Aerob]

Dessutom vet jag att morello tog fram ett litet kort som gjorde det enklare att bryggkoppla sin rotel 1090.
Detta kanske inte har med saken att göra alls dock.

Detta visste jag. Råkar faktiskt vara så att två sådana kort är på väg till mig i detta nu..

[paa]

Och nu är LTS hemsida hackad!

[i]

Och nu är LTS hemsida hackad!

Begriper inte att det ska vara så svårt att skydda sig!

[paa]

Jag har hittat numret i gömmorna, kan skanna sidan med moddningstexten i kväll.

[shifts]

Jag har det numret har jag för mig, om 1090 och 1080 testas samtidigt. Är i Gbg nu, men kan kolla efter helgen om ingen gjort det innan.

[Aerob]

Jag har hittat numret i gömmorna, kan skanna sidan med omoddningstexten i kväll.

Perfekt paa! Nu är jag en lycklig man! Tack på förhand.

shifts: Rhythm & Sound, eller i varje fall Mark Ernestus kommer till Norberg!
Det är jag väldigt glad över. Verkar förresten som att paa hinner före dig.

Ps. Jag ska se Autechre idag.

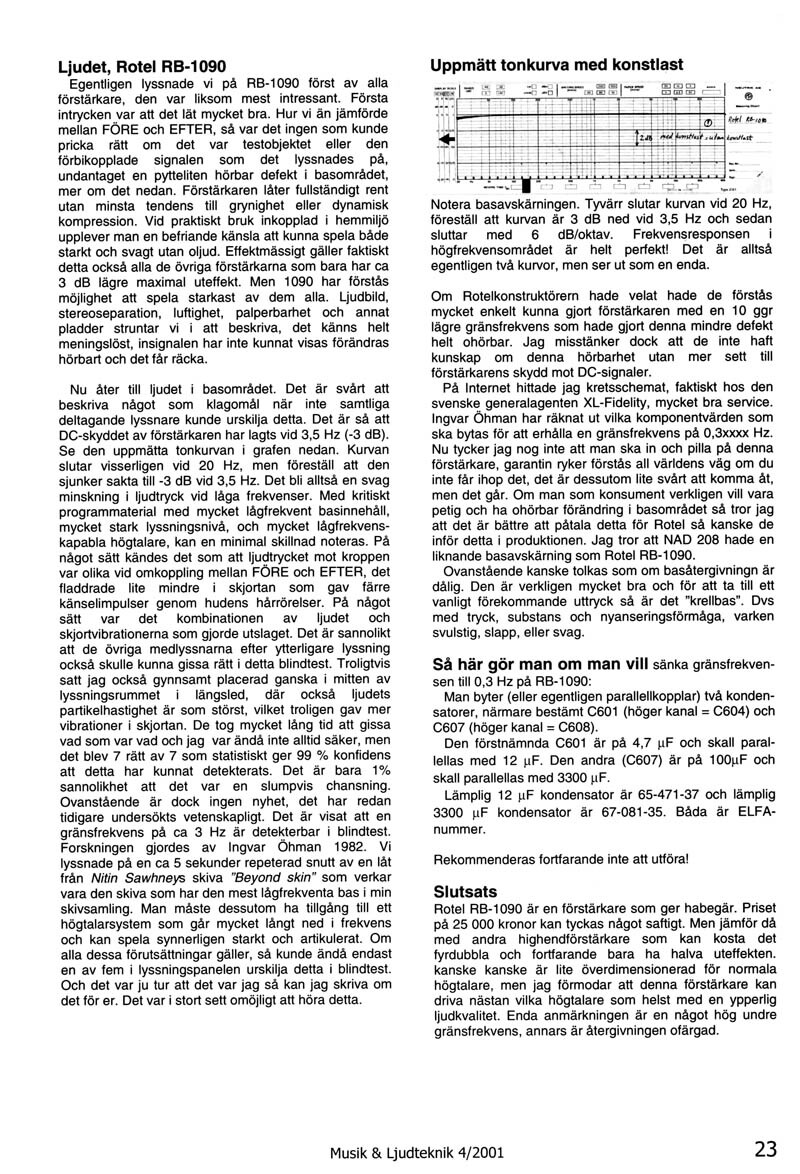

[paa]

[Aerob]

Fantastiskt paa! Tack så hemskt mycket.

Lägger in modden i textform ifall bilden skulle försvinna i framtiden:

"Så här gör man om man vill sänka gränsfrekvensen till 0,3Hz på Rotel RB-1090:
Man byter (eller egentligen parallellkopplar) två kondensatorer, närmare bestämt
C601 (höger kanal = C604) och C607 (höger kanal = C608).
Den förstnämnda C601 är på 4,7μF och skall parallellkopplas med 12μF.
Den andra (C607) är på 100μF och skall parallellkopplas med 3300μF.
Lämplig 12μF kondensator är 65-471-37 och lämplig 3300μF kondensator är
67-081-35. Båda är ELFA-nummer.

Rekommenderas fortfarande inte att utföra!"

[rolfzetterberg]

Ingenting konstigt egentligen.Man bara tar till större värden på ingångskond och feedbackkonding.Ger givetvis lägre gränsfrekvens.

[Flint]

Ingenting konstigt egentligen.Man bara tar till större värden på ingångskond och feedbackkonding.Ger givetvis lägre gränsfrekvens.

Men det gäller att få ingreppet/åtgärden att låta som om hjulet har blivit uppfunnet igen.

[rolfzetterberg]

Precis!

[paa]

Hur kan ni få det till att det verkar som att uppfinna hjulet igen, när det bara handlar om att parallellkoppla två kondingar

[Svante]

Hur kan ni få det till att det verkar som att uppfinna hjulet igen, när det bara handlar om att parallellkoppla två kondingar

Kondensatorerna är ju runda, ju.

[stefanolo]

Ingenting konstigt egentligen.Man bara tar till större värden på ingångskond och feedbackkonding.Ger givetvis lägre gränsfrekvens.

Men det gäller att få ingreppet/åtgärden att låta som om hjulet har blivit uppfunnet igen.

rolfzetterberg skrev:

Precis!

...sa Bill och Bull .

Varför så sarkastiska? Någon frågar efter lite info och får denna och vips dyker det upp två självgoda viktigPettrar och försöker göra sig lustiga på artikelförfattaren i MoLt:s bekostnad. Spara gärna sarkasmerna till ett besök på "Generellt om Hifi" eller ännu hellre...håll inne med dem...

Ha en bra påskhelg!

/s (intresserad 1090:ägare)

[Flint]

Hur kan ni få det till att det verkar som att uppfinna hjulet igen, när det bara handlar om att parallellkoppla två kondingar

Kondensatorerna är ju runda, ju.

Utom de platta som är mindre runda men som istället påminner om hur världen såg ut förr i tiden innan jorden blev rund som en elektrolyt.

[Aerob]

Väl talat stefanolo!

[stefanolo]

Utom de platta som är mindre runda men som istället påminner om hur världen såg ut förr i tiden innan jorden blev rund som en elektrolyt.

Helt underbart vitsigt ! Skrattade gott och hustrun undrade vad som var så roligt...och när jag förklarade skakade hon bara på huvudet ..ja se kvinnor...kan inte uppskatta lite underfundig humor .

@Aerob: Thnx


/s

[MagnusÖstberg]

Ingenting konstigt egentligen.Man bara tar till större värden på ingångskond och feedbackkonding.Ger givetvis lägre gränsfrekvens.

Men det gäller att få ingreppet/åtgärden att låta som om hjulet har blivit uppfunnet igen.

Nej, det gäller att tala om det för de som inte vet.

Jäkligt tur för dig att du kan allt

[Aerob]

Har förstått att Flint är en riktig hajjare på elektronik, så han kanske vill
rekommendera en konding till lilla mig som inte vet vad jag ska leta efter?

Kondingen på 3300μF med art.nr. 67-081-35 verkar inte längre finnas i sortimentet.

[Flint]

Aerob
Jodå, men min respekt för originaltweakaren gör att jag med stor ödmjukhet överlåter denna uppgift på honom. Han har så att säga redan börjat färden ner i infrabasen och bör därför också få avsluta den utan störande inblandning uppifrån.

[MP]

....vips dyker det upp två självgoda viktigPettrar och försöker göra sig lustiga....

Nu räknar du nog fel, jag får det till fem eller kanske sex med mig själv inräknad.

[Aerob]

Någon annan med kunskap som kan rekommendera en kondensator?
Kondingen på 3300μF med art.nr. 67-081-35 finns alltså inte i sortimentet.

[Ragnwald]

Har du kopplingsschemat och servicemanualen, så kan du ju kolla själv vad typ av konding som sitter där redan. Är du hemmastad inne i apparaten, så kan du göra en okulär besiktning.
Den typ av konding Rotel valt, torde vara god nog, det är enbart kapacitansvärdet som ska ändras.

[niklas]

Vilka övriga förstärkare var med i samma test? RB-1080 gissar jag, var det någon annan också?

[meshuggener]

Man undrar lite hur det gick?
Kan det verkligen ta över 6 år att modda ett slutsteg?

[Nattlorden]

Jag delar mina 1090 vid 80Hz , så modifikation kännes överflödig....
