Mätutrustning - erfarenhetsutbyte

av **phon** » 2013-09-15 21:44

rikkitikkitavi skrev:
Min är finare. Jag har lysdioder på mina burkar .....

Burkar? Vilken lyxutrustning!

Mina komponenter ligger löst på bordet ...

av **rikkitikkitavi** » 2013-09-15 22:31

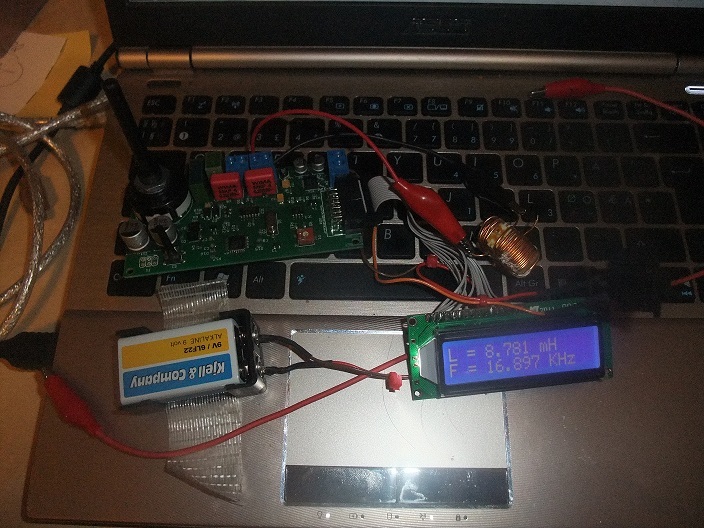

Så här? Min LCR mätare...
http://members.upc.hu/lethanh.hung/LCFESRmero/en/
Kan rekommenderas. Finns en tråd redan om denna.

av **celef** » 2013-09-16 18:34

Så många mätprylar alla har .jag blir avundsjuk. b&k, vad är det för ncs-kod på färgen

av **Martin** » 2013-09-17 16:19

celef skrev:Så många mätprylar alla har .jag blir avundsjuk. b&k, vad är det för ncs-kod på färgen

Jag har bara de två burkarna på bilden och en LC-mätare. Någon multimeter också av billigare snitt.

av **rikkitikkitavi** » 2013-09-17 21:17

Multimäter är bra. Gärna med hög bandbredd på AC (min klarar 10-100 kHz, dock med fel över 40 kHz), TRMS är också bra fast en sinuskalibrerad duger fint för det mesta.

av **Jonas** » 2013-09-17 22:24

Hur har jag kunnat missa denna tråden....
Tack Jansch för mycket bra info om mätmikrofoner, speciellt B&K. Fina grejer. Har själv en B&K 2204 Sound level meter med tillhörande 1613 Octave filter set och 4145(1/2)+4134(1/4) mikrofoner i trevliga mahogony askar.
Har en Line Audio CM3 också men den används för att spela in "skönsång"....
/Jonas

av **jansch** » 2013-09-17 22:56

Kul Jonas!
Men 4145 är ju en 1-tums mic, inte 1/2tum (fast med kultstatus!) och ruggigt lågbrusig. Är specad för 10dB bruströskel men det är en "underdrift" som vanligt när det gäller B&K.
4145 mic:en har sålts i många decenier och "still going strong"

av **Jonas** » 2013-09-18 07:15

jansch skrev:Kul Jonas!
Men 4145 är ju en 1-tums mic, inte 1/2tum (fast med kultstatus!) och ruggigt lågbrusig. Är specad för 10dB bruströskel men det är en "underdrift" som vanligt när det gäller B&K.
4145 mic:en har sålts i många decenier och "still going strong"

Helt rätt

1-tums så klart. Har mätt bakgrunds ljud med denna mik, fantastiskt vad mycket som väsnas i en bostad. Har svårt för öppna planlösningar där man måste höra på allt som låter(kyl,frys,diskmaskin,spisfläkt..) var man än befinner sig :wink:

Har två st 4145 en från 1969 och en från 1980 de verkar mätalika bra...
/Jonas

av **Callisto** » 2013-09-18 16:18

rikkitikkitavi skrev:Multimäter är bra. Gärna med hög bandbredd på AC (min klarar 10-100 kHz, dock med fel över 40 kHz), TRMS är också bra fast en sinuskalibrerad duger fint för det mesta.

Vilka multimetrar tycker du är bra? Menar du typ appa 97, TRMS?
Har hand om en lab i störningsteori och kan inte se nyttan av en multimeter förutom att använda dem till "enkla hushållsmätningar".

av **phon** » 2013-09-18 22:52

Har precis köpt på mig en mini-liten dator som jag håller på att bygga upp lite mini-mätmöjligheter runt.
Inget fancy, tänkte bara att jag skulle bli lite mer lättrörlig i mätningarna.
Har snickrat ihop två mini-mickar, ett mini-stativ, och skaffat ett mini-USB-ljudkort som är under intrimning.
En mini-förstärkare är på gång.

Ja just, glömde ju, datorn är en HP mini ...

av **paa** » 2013-09-18 23:06

Ska du mäta på några mini-högtalare?

av **phon** » 2013-09-19 00:18

... mest såna högtalare, mäter med mini-mik, 4mm i dia ...

... miken kostar mini-lite också ...

av **PontusEriksson** » 2013-09-19 01:22

Min mätmik och ljudkort:

Miken är en linkwitz-moddad WM61a med tillhörande batteribox. Ljudkortet är ett M-Audio Fast Track Pro.

Min impedansbox med tillhörande sladdhärva:

av **PappaBas** » 2013-09-19 13:27

När det gäller Focusrite 2i2 så levererar den bara 48V på XLR-delen av ingången emedan 1/4"-delen är line-in. När 48V-knappen är intryck levererar den på båda ingångarna.
Jag har en ECM8000, är det bättre att bygga egen med kapsel eller duger den om jag lämnar in för kalibrering?

av **rikkitikkitavi** » 2013-09-19 14:40

Callisto skrev:
rikkitikkitavi skrev:Multimäter är bra. Gärna med hög bandbredd på AC (min klarar 10-100 kHz, dock med fel över 40 kHz), TRMS är också bra fast en sinuskalibrerad duger fint för det mesta.

Vilka multimetrar tycker du är bra? Menar du typ appa 97, TRMS?
Har hand om en lab i störningsteori och kan inte se nyttan av en multimeter förutom att använda dem till "enkla hushållsmätningar".

Definiera enkla hushållsmätningar?

av **aisopos** » 2013-09-19 23:33

rikkitikkitavi skrev:Multimäter är bra. Gärna med hög bandbredd på AC (min klarar 10-100 kHz, dock med fel över 40 kHz), ...

Den ska du vara rädd om.

Jag skulle också vilja ha en multimeter som mäter utan fel, även om jag
måste hålla mig under 40 kHz ...

av **rikkitikkitavi** » 2013-09-20 05:46

Jo, jag är rädd om den. Även jag inte definierat hur fel den mäter, varken ovan eller under 40kHz...

av **PappaBas** » 2013-09-28 00:53

Så nu har jag installerat min Focusrite 2i2, byggt en Arta mätbox (en förenklad utan mic-ingång då jag använder mic-förstärkaren i ljudkortet) och slutligen modifierat min t-amp.

Är väldigt nöjd med resultatet! Impedanskurvorna är stenstabila. Simulerade filter stämmer numera överens med uppmätta helt perfekt.

Det undre är min tombstone-mätning på t-amp:en före och efter modifiering. Röd före och blå efter

Att kurvorna blir vågiga är bara för att jag kör med ett vanligt sinussvep.

av **Eri** » 2013-09-28 18:49

Varför passade du inte att montera polskruvar i t-ampen när lådan var öppen?

av **PappaBas** » 2013-09-30 17:46

Eri skrev:Varför passade du inte att montera polskruvar i t-ampen när lådan var öppen?

Ténkténtepådé

av **NirreFirre** » 2016-03-12 12:12

Har inte erfarenheterna men denna tråd verkar eventuellt kunna ha nytta av följande hårdvara (Digilent Analog Discovery) och DIY mjukvara för allehanda audiomätning (upphovsmannen har fler applikationer på sin sajt):
https://www.youtube.com/watch?v=-hUD6TPhQGI
http://www.thestuffmade.com/AudioAnalyzerSuite
http://www.thestuffmade.com/ImpedanceAnalyzer

Tråd för den intresserade med Eevblog länk osv
viewtopic.php?t=63191
