Softstart

[Gastone]

Visste inte om jag skulle lägga detta i DIY eller här, men...

Kommer jag att behöva en "Soft start" till mina Toroider:
1: 280V CT @ 0,5A.
2: 220V CT @ 0,5A.
3: en med 3 sekudärer: 1:a 140V @ 0,1A, 2:a 12,6V @ 4A, 3:e 6,3V @ 4A.
4: Och en specialare med 2 sek:
1:a 120V @ 0,5A, 2:a 6,3V CT @ 3A.

[BddB]

nej, om du inte vill starta lite mjukt förståsssss

[screen]

Jag köpte två stycken 1200VA toroid trafos på 27V sekundärt vardera av en kille på blocket. Båda dessa är tänkta att ingå i Bullets slutstegsbygge. Du kan ju gissa om dessa behöver mjukstart eller inte...

Dom väger 10-12Kg styck och är ena riktiga as, nästan så man kan skippa kondingar i det bygget för tillgång till kraft lär det finnas samt bli över...hehe...om det kommer igång vill säja.

Jag har för mig att detta diskuterats i just den tråden och att det framkom att upp till 5-600VA funkar det utan mjukstart.

[Ragnwald]

Det handlar mer om, vad trafon tvingas till att göra vid uppstart.
Ska den ladda en tom/urladdad biffig lytbank, så är ju softstart inte så dumt.
Man brukar säga, att toroider på upp till 300VA är tämligen problemfria, ur flera aspekter.

[Gastone]

Det handlar mer om, vad trafon tvingas till att göra vid uppstart.
Ska den ladda en tom/urladdad biffig lytbank, så är ju softstart inte så dumt.
Man brukar säga, att toroider på upp till 300VA är tämligen problemfria, ur flera aspekter.

Ja, det var min tanke också.
Jag har inte några biffiga lytar i PSUn då dessa är för mitt rörsteg, men de två första ska gå igång samtidigt via relä från den tredje trafon, som är för glöden och bias, och där kommer ju inte heller att vara några lytar(biffiga), eftersom jag kör med AC. Får jag nåt brum från glöden så får jag väl tänka om, men det är inte troligt...

Tänkte mest att det kanske minskar risken att gruppsäkringen i centralen inte löser ut, betänk att ovanstående gäller per monoblock/kanal.

Ja, jag vet inte...det skadar ju inte kanske...

[BddB]

Dessa gjorde jag till Truepath: http://www.41hz.com/shop/item.asp?catid=11&itemid=692
Top notch kvalite' till nästan inga pengar! Kanske något som kan passa?

[Gastone]

Dessa gjorde jag till Truepath: http://www.41hz.com/shop/item.asp?catid=11&itemid=692
Top notch kvalite' till nästan inga pengar! Kanske något som kan passa?

Mjää, jag vill inte ha transistorer i softstarten, men tack iaf

[bomellberg]

Jag använde P-A:s softstart till min 800VA trafo. Det funkar bra. Relän, fördröjningskrets och ett effektmotstånd.

http://www.sjostromaudio.com

Mvh,

/Bosse

[Gastone]

Har hittat Elektors krets i HK färdigmonterade, kinapolaren skickar några ex..

[bomellberg]

Ser inte alls dumt ut! Litet och smutt.

Mvh,

/Bosse

[Gastone]

EDIT: Flyttade inlägget till min tråd på DIY: "Det kom ett paket idag...igen!"

[Gastone]

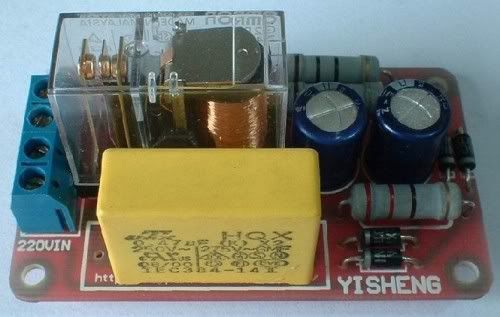

Kan ju visa "soft starten" iaf för de som vill se hur liten den lyckades bli.


Inga halvledare, förutom dioderna ... den klarar toroider upp till 2000VA, och reläspolen är på 24V, brytarna klarar 250V @ 8A.

Jag har bara 12V till glöden, så en spänningsdubblare får byggas på det ena kortet, d.v.s. det som ska trigga de andra korten, i övrigt drivs kretsen av nätspänningen för den toroid som den ska bromsa strömrusningen på..

[Gastone]

Jodå, sent ska syndaren vakna- ...

Tydligen så har vissa blivit tagna på sängen ang. "softstarten" och ville hänga på med någon form av gruppköp.
Nu har jag redan skickat en order till HK, på 10 st kort varav jag behöver 8 st själv.
Av de resterande 2st är ett av dem bokat!
Flera har PM:at om att köpa...
Jag får därför göra ett tilläg på min order, eller en ny sådan ...!
Så alla ni som vill hänga på, gör ett inlägg här och skriv vad ni vill ha!

127:-/st + ett par tjugor i embalage & porto.

[Gastone]

Jag skriver in alla som anmält intresse, och vill hänga på HÄR!

1. MagnusÖstberg, 2 st. BETALD. Skickad.
2. Ragnwald, 1 st. BETALD. Skickad.
3. Stefanw, 2 st. BETALD. Skickad.
4. Gastone, 8 st. BETALD.

EDIT: Ordern har gått iväg...

[Stefanw]

Tjena Anders!

Efter några brända säkringar vill jag också ha en....
Det går säkert bra att samskicka med prometevs....ska kolla med honom.

Hur betalar man??

Mvh/Stefan

[Gastone]

Tjena Anders!

Efter några brända säkringar vill jag också ha en....
Det går säkert bra att samskicka med prometevs....ska kolla med honom.

Hur betalar man??

Mvh/Stefan

Du har PM !

[Ragnwald]

Pengarna bör finnas på ditt konto nu.

[Gastone]

Pengarna bör finnas på ditt konto nu.

Nix, not yet...
Men de kommer väl vad det lider.

[Gastone]

Ordern till HK har gått iväg...

[Gastone]

Äääh skit också, paketet har fastnat i tullen, nu vill de ha tull & moms...

Ni som har betalt era beställningar, kommer inte att få något påslag för detta, den smällen får jag själv ta, men framöver...

[Gastone]

Fick grejorna idag, börjar skicka ut i morgon...

[Gastone]

ALLA paket skickade!!!

[Gastone]

FREDAG!
De som fått sina prylar kan väl vara så bussiga och meddela, så man vet ...

[Ragnwald]

Tack Gastone, den kom i dag.

Inget Omronrelä som på bilden, men prima bygge.

Hade du ett schema på den, så jag kan förstå hur 24VDC spolmatningen går till?
Eller du kan kanske förklara i skrift.

[Gastone]

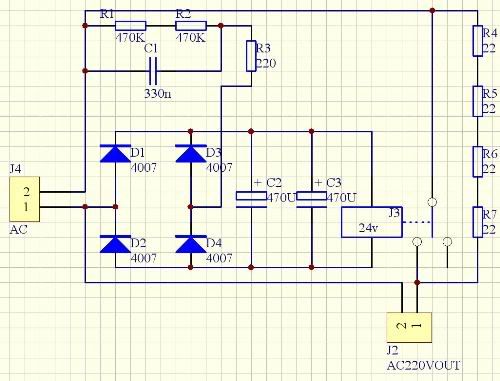

Nä, jag såg att det inte var samma relä som på första kortet, men jag brydde mig inte då funktionen är den samma, sorry my bad... borde kanske meddelat ... här är chemat iaf:



Och här är en länk till Elektors version:
Lägg märke till den förvånadsvärt lika chemalayouten, men annorlunda populationen av komponenter...

http://mitglied.lycos.de/Promitheus/delay_circuit_for_toroids.htm

[Gastone]

UrSv ?!
Du menar att bara för att min krets ser snarlikt ut som Elektor´s, så har jag därmed rippat den av dem, och då ska jag också ha på fan ... eller vad menar du ?

Du tog bort ditt inlägg innan jag han svara...

[UrSv]

UrSv ?!
Du menar att bara för att min krets ser snarlikt ut som Elektor´s, så har jag därmed rippat den av dem, och då ska jag också ha på fan ... eller vad menar du ?

Du tog bort ditt inlägg innan jag han svara...

Nej, det menar jag inte och har heller inte antytt, sagt eller påstått det. Jag tog bort inlägget eftersom jag insåg att det inte tillförde något som helst värde till tråden.

Jag blev bara påmind om de diskussioner som passerat angående Prometheus och hans sätt att sätta "Copyright Prometheus" på Elektors kortlayout och schema.

Huruvida den är rippad eller inte är knappast intressant i det här fallet med en lösning från Elektor från 1997 och en annan kortdesign i ett projekt där ingen tjänar pengar på affären. Bara att köra tycker jag.

[Gastone]

UrSv ?!
Du menar att bara för att min krets ser snarlikt ut som Elektor´s, så har jag därmed rippat den av dem, och då ska jag också ha på fan ... eller vad menar du ?

Du tog bort ditt inlägg innan jag han svara...

Nej, det menar jag inte och har heller inte antytt, sagt eller påstått det. Jag tog bort inlägget eftersom jag insåg att det inte tillförde något som helst värde till tråden.

Jag blev bara påmind om de diskussioner som passerat angående Prometheus och hans sätt att sätta "Copyright Prometheus" på Elektors kortlayout och schema.

Huruvida den är rippad eller inte är knappast intressant i det här fallet med en lösning från Elektor från 1997 och en annan kortdesign i ett projekt där ingen tjänar pengar på affären. Bara att köra tycker jag.

Aha, på så sätt.
Nåja, jag hade ändå inte tänkt att sätta nån (c) på mina kretlösningar som jag publicerar här på forumet, tycker någon att de är OK så är det fritt fram...

[Ragnwald]

Tack för schemat. Genialt enkel lösning, ingen extra trafo.
Ska bli intressant att se hur den uppför sig jämfört med peranders variant.

[Gastone]

Tack för schemat. Genialt enkel lösning, ingen extra trafo.
Ska bli intressant att se hur den uppför sig jämfört med peranders variant.

Jag kommer själv inte att använda trafos med så många VA, så återkom gärna med feedback...
Jag har just satt en till min DAC, och där funkar den utmärkt...
Liiiite overkill jag vet, men hade den på hyllan ... 2 x 12V @2 x 6,7A.
