Ni med PA-slutsteg

av **HenrikS** » 2012-10-14 10:57

Jag har funderat lite på hur ni med slutsteg som har XLR ingång har löst inkopplingen.
Har ni någon manick som lyfter RCA till XLR eller har ni helt enkelt XLR utgångar på någon apparat tidigare i kedjan?

av **Evil_Homer** » 2012-10-14 10:59

Google och så söker man på rca xlr kontakt, så får du upp ett par alternativ.

av **Fanatic** » 2012-10-14 11:25

Vill PA slutstegen ha högre spänning på insignalen , eller lägre? Har för mig att jag läst något om detta?

av **RogerGustavsson** » 2012-10-14 11:31

http://www.jensentransformers.com/an/an003.pdf
Antingen kör du enligt figur 2.1 eller så modifierar du enligt figur 2.4 (fast det blir annorlunda om där inte används en integrerad krets). Figur 2.4 innebär att du fått till har en balanserad utgång och bättre kan nyttja slutstegets differentiella ingång och dess störundertryckande förmåga. Sändarsidan behöver inte vara differentiell, det är sändareimpedansen för de båda ledarna 2 och 3 som ska vara balanserade.

Nu har det väl i några konstaterats att några PA-steg har bristfälliga differentiella ingångar och att det kan vara bättre att använda RCA-ingångarna. Inte minst kan ev. nivåkontroller på slutsteget vara en problemkälla.

av **Kongstorparen** » 2012-10-14 11:31

Jag kör med kablar som är xlr-rca

av **Micke23** » 2012-10-14 11:35

Hifikit har bra pris på adaptrar av helt okej kvalitet.
http://m.hifikit.se/kablage/hifi/kontak ... lr-adapter

av **RogerGustavsson** » 2012-10-14 13:39

Adapter verkar vara en onödig ökning av antalet kontaktövergångar.

av **Fanatic** » 2012-10-14 14:12

Jag lär använda färdig kabel RCA-XLR rakt ifrån min miniDSP till steget.
Men frågan är hur många volt försteget måste kunna leverera för att styra fullt ut.

av **boom** » 2012-10-14 14:30

Fanatic skrev:Jag lär använda färdig kabel RCA-XLR rakt ifrån min miniDSP till steget.
Men frågan är hur många volt försteget måste kunna leverera för att styra fullt ut.

vad har du för steg.

av **Fanatic** » 2012-10-14 14:46

boom skrev:
Fanatic skrev:Jag lär använda färdig kabel RCA-XLR rakt ifrån min miniDSP till steget.
Men frågan är hur många volt försteget måste kunna leverera för att styra fullt ut.

vad har du för steg.

Blir nog ett EP4000.
Såg på techspec. att det stod 1,23v eller något där omkring..

av **boom** » 2012-10-14 15:24

Fanatic skrev:
boom skrev:
Fanatic skrev:Jag lär använda färdig kabel RCA-XLR rakt ifrån min miniDSP till steget.
Men frågan är hur många volt försteget måste kunna leverera för att styra fullt ut.

vad har du för steg.

Blir nog ett EP4000.
Såg på techspec. att det stod 1,23v eller något där omkring..

Bättre med ett T-Amp steg den behöver ingen reglering av signalen för att lämna full effekt med miniDsp.

av **HenrikS** » 2012-10-14 15:43

Jag kommer att använda Behringer CX2310 och en t.amp TA1050, ska jag köra RCA rakt in i Behringern med hjälp av adaptrar eller ska jag använda mig av en Behringer DI-20?

Vad blir bäst?

av **NADifierad** » 2012-10-14 16:30

Du har ju gain på filtrets in och utgång, så någon extra grunka lär inte behövas.

av **HenrikS** » 2012-10-14 17:17

Då provar jag utan den grunkan

Skönt att slippa mer skit i signalvägen.

av **PeterE** » 2012-11-02 00:24

Själv så löder jag egna xlr rca då jag upptäckte att dom övergångar som ja först använde inte höll i kvaliten.
Mina slutsteg som jag brukar använda mig utav en åt gången då ja skiftar ibland är lite äldre Yamaha steg med kylflänsar alltså inga fläktar som stör.
Namn på mina slutsteg är Yamaha P2200 & PC2002M.

av **JonasW** » 2012-11-02 11:09

Jag fick hjälp att löda en egen RCA till XLR. Tog en RCA-kontakt, signalkabel och sedan en XLR-kontakt. Från denna XLR så lödde vi fast ytterligare en XLR-kontakt med en kortare signalkabel.

Det ger mig sub-ut från receivern till 2st XLR-in på Inuke dsp6000 steget. Funkar klockrent.

av **PeterE** » 2012-11-02 22:26

Ja det är kul att löda men jag tycker att det är lite väl små ytor att löda på i xlr kontakterna.
Sedan beror det ifs på vilka rca man hittar men jag hittar sällan någonstans att sätta skärm delen på så det blir oftast utan skärm när jag löder mina xlr till rca!

av **JonasW** » 2012-11-02 22:47

Jag köpte följande, var inga konstigheter eller särskilt pillrigt att löda. Underlättar dock om man är två så en kan hålla fast kabeln och den andra löder men så är det ju oavsett vad man löder

http://www.thomann.de/se/neutrik_nys3730_cinchstecker.htm

http://www.thomann.de/se/neutriknc_3_mxxb.htm

av **bakerman22** » 2012-11-03 00:03

Hur ofta är folk två när dom löder...?

av **JonasW** » 2012-11-03 09:09

Må inte vara ofta, skrev bara att det underlättar oavsett vad man löder?

av **boom** » 2012-11-03 14:47

bakerman22 skrev:Hur ofta är folk två när dom löder...?

Du brukar ju fråga hur man gör

av **AndersD** » 2012-11-05 14:07

bakerman22 skrev:Hur ofta är folk två när dom löder...?

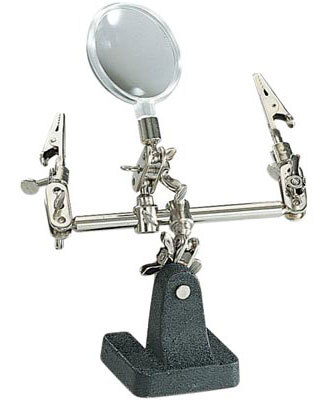

Jag har alltid en kompis närvarande vid lödning......


av **tian** » 2012-11-05 21:13

Eller så köper man ett PA steg som har dom rätta utgångar/ingångar tex som mitt Behringer EPX 3000

av **JonasW** » 2012-11-05 22:30

Tja, hade EPX4000 lämnat 2x1100W RMS i 8 ohm som Inuke 6000 istället för de 2x530W RMS i 8ohm som de nu lämnar... Då hade jag gladeligen köpt det

Men för pengarna de kostar, och effekten man får, så löder jag gärna en egen RCA till XLR

av **Fanatic** » 2012-11-05 23:02

av **JonasW** » 2012-11-05 23:34

Personligen så behövde jag 1 rca till 2st xlr. Finns kanske/troligen också men inte till samma pris som att göra en egen

av **boom** » 2012-11-06 18:00

JonasW skrev:Tja, hade EPX4000 lämnat 2x1100W RMS i 8 ohm som Inuke 6000 istället för de 2x530W RMS i 8ohm som de nu lämnar... Då hade jag gladeligen köpt det

Men för pengarna de kostar, och effekten man får, så löder jag gärna en egen RCA till XLR

Jojo vid max power börjar att likna mds det bör lämna någonstans runt 800 watt kanal rms.

av **JonasW** » 2012-11-06 18:06

Inte för att vara dum, men jag förstod inte den där meningsuppbyggnaden?

Skulle EPX lämna 800W RMS vid max power antar jag att du ville få fram?

Oavsett, så är det inte 1100W RMS. Mindre pulver för samma pengar, samt att Inuke finns med DSP:n. Får bara hoppas att den duger för mig, annars får det bli minidsp.

av **boom** » 2012-11-06 20:16

JonasW skrev:Inte för att vara dum, men jag förstod inte den där meningsuppbyggnaden?

Skulle EPX lämna 800W RMS vid max power antar jag att du ville få fram?

Oavsett, så är det inte 1100W RMS. Mindre pulver för samma pengar, samt att Inuke finns med DSP:n. Får bara hoppas att den duger för mig, annars får det bli minidsp.

Det brukar man inte göra när ett geni skriver :lol:

Inuke lämnar max 800watt rms allt dom skriver är max watt och vad är max watt ?? då borde det vara bättre att skriva vad den lämnar i ampere i stället.

av **JonasW** » 2012-11-06 20:34

Var har du läst 800W är det jag funderar över?

2x1500W i 8 ohm max power, 2x1100W RMS 8 ohm.

http://www.behringer.com/assets/NU1000_ ... ochure.pdf
