Bygga om kef 104ab med smalare baffel?

Inläggav Johannes » 2017-03-21 11:57

Äger idag ett par kef referens 104ab från 1974.

Köpte dom som en rolig grej tänkte ha en retro anläggning plus att min pappa ägde kef med några u66 konstruktioner.

Hur som helst var dom skadade och lät skit. En diskant var kass med.
Bytte alla kondingar i filtret och lagade skadorna på konen och bytte dome på ena diskanten
Elementen är t27 diskanten och b200 basen plus en b139 slav senaste gen.

Dessa låter helt galet bra . Spelar med fin bredd och värme med otroligt skärpt diskant .

Men jag funderat lite på om man kan bygga om lådorna så dom.blir mer moderna. Höga och smalare baffel .?
Kommer man förstöra nånting. ? Är filtert anpassat för dess breda platta baffel?
Baffel måste vara bland det sämsta i spridning punkt det är kanter och vred grejer till filtert för.ändra lite på karaktär.

Har mina diy byggda efter mr zaph konstruktionen med l18 och diskanten i samma serie
Med dessa låter punkt format

Vad tror ni ?

Användarvisningsbild
paa
Sökaren

Inlägg: 36043
Blev medlem: 2005-01-10

Re: Bygga om kef 104ab med smalare baffel?

Inläggav paa » 2017-03-21 12:03

Dina högtalare är antagligen de allra första som har akustiskt riktigt dataoptimerade filter, utifrån uppmätt tonkurva från de enskilda elementen i lådan och även det samlade resultatet. Om man sätter elementen i låda med annan form, så förlorar man denna optimering, och hela detta historiska tidsdokument.
Se: http://www.kef.com/uploads/files/en/mus ... vement.pdf
Medlem på forumet för hifi; Faktiskt.se, numera Faktiskt.io sedan jan 10, 2005
Numera pensionär.
Vi har sålt Sonic Design till Winn Scandinavia, vilka driver bl.a Ljudfokus och BRL.

Användarvisningsbild
Perfector
Semesterfirare

Inlägg: 14496
Blev medlem: 2013-03-20
Ort: Trosa

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Perfector » 2017-03-21 14:24

Man kan tänka sig en baffel där slaven står upp, vilket gör lådan smalare och i mitt tycke även snyggare.
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm sedan 1973, Visaton, Inertia AB, Sinus. Sveriges Radio. Deltagit i HiFi och musik, Elektronikvärlden och Teknik för alla.

Användarvisningsbild
Cortado
Redaktör

Inlägg: 2242
Blev medlem: 2012-01-08

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Cortado » 2017-03-21 16:33

Jag håller med paa här, om du bara vill bygga lite utan att bry dig om vad resultatet blir så är det bara att köra på. Om du vill att den ska fungera som tänkt är det nog bara att acceptera att den ser ut som den gör.

Meeen, om du vill göra ett ambitiöst projekt så kan du ju mäta upp den noga och bygga en låda med en baffel som ser ut på ett sätt som du accepterar och sedan göra alla anpassningar med filter för att få samma tonkurva och spridning.

Om den nu låter bra och du bryr dig om det så skulle jag låta den vara.


Användarvisningsbild
Johannes

Inlägg: 1303
Blev medlem: 2012-02-19

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Johannes » 2017-03-21 19:31


Användarvisningsbild
Johannes

Inlägg: 1303
Blev medlem: 2012-02-19

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Johannes » 2017-03-21 19:33

Typ ställa slaven upp och flytta filter vred grejerna till baksidan.

Ta bort kanterna mot rundning istället och smala av baffeln 6-7cm

Användarvisningsbild
Johannes

Inlägg: 1303
Blev medlem: 2012-02-19

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Johannes » 2017-03-21 19:36

Kan jag ta bort kanten på lådan där skum fronten ligger i? Kan det störa filtret ?


För annars rör jag inte baffeln eller lådan.. Men den kanten eller ramen är inte rolig

Användarvisningsbild
NADifierad

Inlägg: 15488
Blev medlem: 2009-01-04
Ort: Karlskrona

Re: Bygga om kef 104ab med smalare baffel?

Inläggav NADifierad » 2017-03-21 21:08

De är ju jättevackra som de är! :)
Bygger du dem smala, kommer de att se ut som massproducerade Proson, Dynavoice, AudioPro etc... Dvs ganska trista, och troligen snart omoderna 8) .
Stereo = En liten anläggning med visst basunderstöd….

jansch

Inlägg: 4047
Blev medlem: 2009-05-01

Re: Bygga om kef 104ab med smalare baffel?

Inläggav jansch » 2017-03-21 21:31

Googla lite på baffelsteg om du vill göra lådan smalare.....

Användarvisningsbild
Micke23

Inlägg: 786
Blev medlem: 2008-04-09
Ort: hoacoustic

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Micke23 » 2017-03-21 21:49

Kef Calinda hade samma element och smalare baffel.
Skaffa ett par såna, låter kanonbra!

http://www.kef.com/uploads/files/en/kef ... eakers.pdf

Användarvisningsbild
Perfector
Semesterfirare

Inlägg: 14496
Blev medlem: 2013-03-20
Ort: Trosa

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Perfector » 2017-03-21 22:21

Micke23 skrev:Kef Calinda hade samma element och smalare baffel.
Skaffa ett par såna, låter kanonbra!

http://www.kef.com/uploads/files/en/kef ... eakers.pdf

Rackarns, det var nåt sånt jag hade i åtanke med mitt tokiga förslag, dock med diskanten högst upp
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm sedan 1973, Visaton, Inertia AB, Sinus. Sveriges Radio. Deltagit i HiFi och musik, Elektronikvärlden och Teknik för alla.

Användarvisningsbild
Perfector
Semesterfirare

Inlägg: 14496
Blev medlem: 2013-03-20
Ort: Trosa

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Perfector » 2017-03-22 01:13

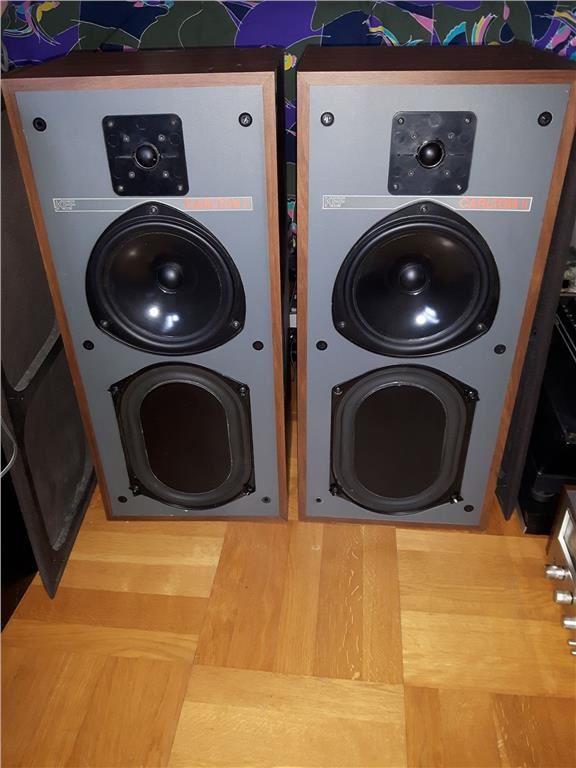

Så här skulle det kunna se ut.
Bilagor
Kef Carlton.jpg
Kef Carlton.jpg (54.65 KiB) Visad 3911 gånger
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm sedan 1973, Visaton, Inertia AB, Sinus. Sveriges Radio. Deltagit i HiFi och musik, Elektronikvärlden och Teknik för alla.

Användarvisningsbild
Belker

Inlägg: 5523
Blev medlem: 2003-07-16
Ort: Hill St. Pct

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Belker » 2017-03-22 08:24

Bygg en låda med exakt samma footprint och ställ den på. Då upplevs den smalare. Överkurs är att göra en ny ram för tyg som täcker hela fronten + låda. Men frågan kvarstår. Varför? Det kommer som sagt att se ut som random proson.

Användarvisningsbild
Johannes

Inlägg: 1303
Blev medlem: 2012-02-19

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Johannes » 2017-03-22 11:19

Okej jag rör inte mina kef. Misstänkte detta.
Baffel steg m.m man vill inte sabba en högtalare som låter riktigt bra.

Får fixa skumfronter

Användarvisningsbild
Perfector
Semesterfirare

Inlägg: 14496
Blev medlem: 2013-03-20
Ort: Trosa

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Perfector » 2017-03-22 11:35

Du kan ju skaffa ett per till och leka nya lådor med dom :-)
Då får du svart på vitt om nåt blir rätt eller helt fel.
Å andra sidan kan ju bygga nya lådor och tillfälligt flytta över elementen och sedan tillbaks om det blir katastrof.
Lek och ha roligt idag.
I morgon kan det ha kommit en utredning om saken och då är det försent.
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm sedan 1973, Visaton, Inertia AB, Sinus. Sveriges Radio. Deltagit i HiFi och musik, Elektronikvärlden och Teknik för alla.

Användarvisningsbild
Helmut

Inlägg: 1521
Blev medlem: 2007-07-24

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Helmut » 2017-03-22 23:28

Är JÄTTE avundsjuk på folk som har kvar sina avlånga platta Kef element. Inget företag som tillverkat kopior eller finns det några element som kan ersätta dessa. Sålde mina men det var på den tiden då man alltid skulle köpa nytt eftersom det nya alltid var bättre än det man hade.

jansch

Inlägg: 4047
Blev medlem: 2009-05-01

Re: Bygga om kef 104ab med smalare baffel?

Inläggav jansch » 2017-03-23 20:00

Brukar alltid finnas några B139:or till salu på Ebay för rimliga pengar. T.ex 80 pund på engelska Ebay nu

Användarvisningsbild
Johannes

Inlägg: 1303
Blev medlem: 2012-02-19

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Johannes » 2017-03-24 21:06

Ja kef elementen är helt klart imponerande.

Har inte hört b139 men b200 och t27 och dom låter riktigt bra

Användarvisningsbild
Perfector
Semesterfirare

Inlägg: 14496
Blev medlem: 2013-03-20
Ort: Trosa

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Perfector » 2017-03-24 21:15

B110 B låter även den fantastiskt i 8 liter basreflex med T27'an
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm sedan 1973, Visaton, Inertia AB, Sinus. Sveriges Radio. Deltagit i HiFi och musik, Elektronikvärlden och Teknik för alla.

Användarvisningsbild
NADifierad

Inlägg: 15488
Blev medlem: 2009-01-04
Ort: Karlskrona

Re: Bygga om kef 104ab med smalare baffel?

Inläggav NADifierad » 2017-03-24 21:44

Jag har haft nöjet att utvärdera några av nämnda ovalbasar, och de är säkert bra, fast de tål ingen vidare effekt, innan de bottnar 8O .
Fast 48 styck som ett bassystem, hade troligen funkat :) .
Stereo = En liten anläggning med visst basunderstöd….

Användarvisningsbild
Johannes

Inlägg: 1303
Blev medlem: 2012-02-19

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Johannes » 2017-03-24 21:46

Gjorde inte qln en konstruktion med b110 och t27 i 9liters sluten låda . ?

Användarvisningsbild
Perfector
Semesterfirare

Inlägg: 14496
Blev medlem: 2013-03-20
Ort: Trosa

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Perfector » 2017-03-24 21:51

Johannes skrev:Gjorde inte qln en konstruktion med b110 och t27 i 9liters sluten låda . ?

Rogers Gjorde en.
BBC gjorde en och flera andra gjorde.
Alla slutna lådor på 8 liter.
Men som basreflex blev den helt otroligt bra.
B139 kan man få att tåla en hel del med en belastande basreflex, men det har jag redan pratat om i andra trådar så det kan vi lämna därhän.
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm sedan 1973, Visaton, Inertia AB, Sinus. Sveriges Radio. Deltagit i HiFi och musik, Elektronikvärlden och Teknik för alla.

Användarvisningsbild
Micke23

Inlägg: 786
Blev medlem: 2008-04-09
Ort: hoacoustic

Re: Bygga om kef 104ab med smalare baffel?

Inläggav Micke23 » 2017-03-25 00:50

Johannes skrev:Gjorde inte qln en konstruktion med b110 och t27 i 9liters sluten låda . ?



QLN One, med diskant t27 men en kopia av Kef B110 från Dalesford.

https://www.rehifi.se/m/arkivet/2015/qln-model-1?m=1
