Sentec SC8 och PA8 problem

[Steel83]

Hej

Jag har en anläggning bestående av en CD spelare, Radio enhet, Sentec SC8 förstärkare och Sentec PA8 slutsteg. Jag hade musik på och helt plötsligt så försvann ljudet, fungerar varken från CD eller Radion så kollade lite snabbt på slutsteget och kan inte se något direkt fel på någon kondning eller motstånd. Öppnade upp förstärkaren (SC8) och såg att de två lysdioderna på de små "flyttbara" kretskorten som sitter i kretsen för Source och Duplicate inte lyser. Jag misstänker att det fortfarande kan vara en kondning som gått pga ålder och X antal flyttar men det är ingen som ser svullen ut. Ingen utav säkringarna har gått, det jag däremot ser (men kanske alltid varit så) är att power dioden på SC8 lyser betydligt längre än på de övriga delarna (radio och PA8) vilket återigen får mig att tro att det är något i denna som är fel då den inte laddar ut traforn och kondningarna lika snabbt.

Är det någon som varit med oom detta tidigare eller kan ha en ide vilken komponent jag bör kika på? Eller som vet vilken av anläggningarna jag bör börja titta på SC8 eller PA8?

Stort tack på förhand!
Vänliga hällsningar
Fredrik.

[PerStromgren]

Välkommen till faktiskt! Sentec SC8/PA8 är rätt välkända och du får säkert kloka råd.

[Steel83]

Tackar. Jo den har fungerat fin fint i många år och har ett riktigt bra ljud. Jo får hoppas att någon kan visa mig i rätt riktning så jag slipper löda om hela kortet

[PerStromgren]

Det borde vara enkelt att kontrollera om det är SC8 eller PA8 som är problemet. Har du någon annan utrustning du kan skifta med? Är det bägge kanalerna?

[darkg]

Jag har märkt att min PA8 (stora kondingar är original) spelar länge efter frånslag, medan SC8 slocknar ganska direkt.

[Steel83]

Har tyvärr ingen utrustning att byta med. Ingen av kanalerna fungerar och inte heller att ta det via "phones".

[Laila]

Kanske att du kan mäta växelspänningen på förstegets utgångar med en multimeter samtidigt
som du använder en programkälla . . . typ ?

[PerStromgren]

Om du ansluter CD-spelaren direkt till slutsteget och kopplar bort högtalarna (för att inte få full nivå i dessa), ser du att mätaren på PA8:an reagerar?

[Rille]

Bor du i stockholm kan jag komma över med ett SC8 så kan vi verifiera om det är försteg el slutsteg som är trasigt.
Mvh Rick

[darkg]

Med tanke på att SC8 inte verkar dra ström ordentligt + ej lysande inre lysdioder gissar vi väl att felet är i den. (Jag har för mig att de ska lysa. Men jag är inte säker!)

Jag tror inte så mycket på paj kondensator, när den tvärdog sådär.

Kan det vara glapp till modulerna; lätt gjort att dra ut och in dem några gånger, tänk om det räcker

[MorganM]

Har för mig att jag läst för länge sedan,att det kan bli oxid i sc8.Kanske går att göra rentkontakt ytan mellan lilla och stora kortet?

[Steel83]

Så nu har jag provat att koppla in mobilen via 3,5mm till RCA till DIN kontakt direkt in på PA8 och ingen utav dioderna i db stapeln tänds.

[PerStromgren]

Så nu har jag provat att koppla in mobilen via 3,5mm till RCA till DIN kontakt direkt in på PA8 och ingen utav dioderna i db stapeln tänds.

Då kan du ansluta högtalarna och prova igen (om du inte redan gjort det), så vi säkert vet att PA8:an inte funkar.

[Steel83]

Hade högtalarna inkopplade då jag alltid fått höra att man inte ska ha en förstärkare igång utan högtalare då detta kan förstöra den?.

[PerStromgren]

Hade högtalarna inkopplade då jag alltid fått höra att man inte ska ha en förstärkare igång utan högtalare då detta kan förstöra den?.

Bra. Då vet vi rätt säkert att du har fel i ditt slutsteg. Över till dem som kan hjälpa dig med det!

Låter det i högtalarna då du slår på slutsteget? Hör du något brus eller brum om du lägger örat intill högtalarna?

[Steel83]

Har nu provat lite till och tog en ny 3.5mm kontakt då jag fortfarande misstänkte att det är förförstärkaren. Fick ljud i högtalarna så slutsteget verkar vara vid god hällsa så åter till förförstärkaren. har mätt och har spänning (23V) genom den "interna" bussen till alla extra kort.

[Steel83]

Har nu konstaterat att det är något på SC8 förförstärkaren som inte fungerar som det ska. Någon kunnig som har någon ide om vad problemet på dessa brukar/kan vara? Har läst en hel del om att trissorna och kondningarna på dessa inte är optimala för ljudanläggningar men då är det mest att det verkar orsaka brus och andra störningar. mitt problem är att inget ljud kommer inte ens lite brus när jag ökar ljudet eller leker med balansen.

[PerStromgren]

Är bägge kanalerna utslagna? Du har tillgång till schemat, hoppas jag: http://www.tekniken.se/sentec/doc/sc8/s ... schema.png

[Fostex]

Är inte sc8 uppbyggd med höger och vänster kanal på separata kort? Att något bara skulle gå sönder på båda känns i så fall osannolikt. Kanske är det något knas efter likriktningen (lysdioden fungerar ju). Det sitter t.ex. två spänningsregulatorer på kylflänsar där, som bör vara lite ljumma om de fungerar. Håll fingrarna i styr dock, 230 V vill man inte känna på.

Fortsätt då söka igenom alla komponenter som är gemensamma för höger/vänster. Har du kollat brytaren mellan phones/line out? Ingångsväljarna? Attenuatorn sitter också precis före utgångarna.

Hör du något brus från högtalarna om du sätter igång SC8?

[Steel83]

Ingen av utgångarna (Out1, Out2 eller Phones) ger något ljud. Hör heller inget brus ur högtalarna när Slutsteget är kopplat via försteget.

Jag har 230V till rundtraforn och traforn ger en utspänning på båda utkretsarna. Någon som vet vilket värde "spänningsregulatornerna" bör ha på benen?

[darkg]

Plus och minus 24 Volt.

[Fostex]

På spänningsregulatorerna är pin 3 utgång på respektive.

Var försiktig när du mäter, det är tätt mellan benen. Viktigt att veta också är att regulatorernas chassin är ledande mot jord (pin 2) på den som heter LM7824, och ingång (pin 2) på den som heter LM7924.

[PerStromgren]

På spänningsregulatorerna är pin 3 utgång på respektive.

Var försiktig när du mäter, det är tätt mellan benen. Viktigt att veta också är att regulatorernas chassin är ledande mot jord (pin 2) på den som heter LM7824, och ingång (pin 2) på den som heter LM7924.

Faktiskt när det är som bäst! Cred till dig, Fostex, som hjälper till så tydligt och konkret!

Vi har rätt gott om exempel på detta; det tycker jag är väldigt trevligt!

[Fostex]

Tack för det Per! Det var ett härligt tillrop Jag hoppas TS får ordning på grejerna.

[Steel83]

Ja, verkligen ett stort tack till alla som ställer upp med ideer och detaljerade anvisningar!!

Har mätt lite och har 34VAC på Traforn (TR1) Mäter jag mot chasit så är det 24VDC på både IC1 och IC2 hela vägen till de sista korten (de som sitter vid source väljaren) mellan + och - kontakterna på denna slinga är det 22VDC så matning fram finns vilket är en start.

Kände även på kylflänsarna på IC1 och IC2 och de blir lite fes ljumna när jag slår på förstärkaren.

[Steel83]

Har fortfarande inte lyckats konstatera vilken komponent eller krets som felar så är fortsatt tacksam för ideér och guidning.

Mvh
Fredrik

[darkg]

Min power-lysdiod slocknar på en sekund. Modulen med lysdioder inuti är väl phono-kortet? Mina lyser i alla fall.

[darkg]

Har du råkat slå om hörlursomkopplaren? Har du annars ljud i earphones?

[Steel83]

Hörlurskontakten står rätt och är fungerar (ohmade och den fungerar). Inget ljud på hörlursutgången heller.

Gällande power-dioden:
Var lite det som gjorde att jag först misstänkte någon kondning då den inte slocknar direkt (snabbt).

Mvh

[darkg]

Ja, verkligen ett stort tack till alla som ställer upp med ideer och detaljerade anvisningar!!

Har mätt lite och har 34VAC på Traforn (TR1) Mäter jag mot chasit så är det 24VDC på både IC1 och IC2 hela vägen till de sista korten (de som sitter vid source väljaren) mellan + och - kontakterna på denna slinga är det 22VDC så matning fram finns vilket är en start.

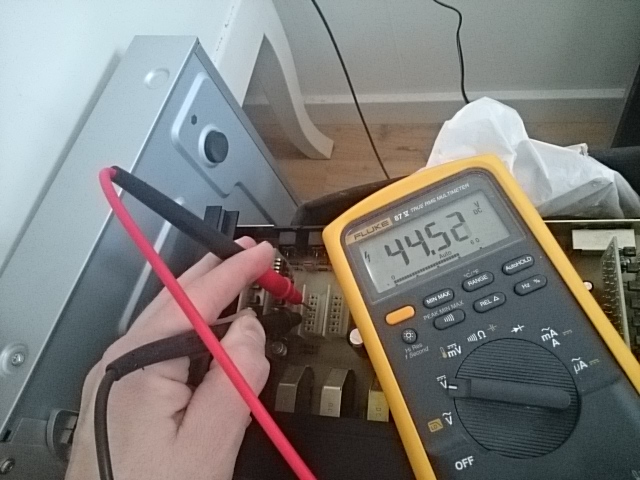

Har du både plus och minus dvs dubbla spänningen mellan de två mellersta stiften i kontakterna?
