Förslag till element till små basmoduler

[Tangband]

Funderar på basmoduler som ska placeras under FUKDIST högtalarna. Som ett slags stativ, möjligen.

Vad jag vill den ska åstadkomma:

1. Underdel till FUKDIST, därav kan den inte vara högre än 50 cm. Inte heller djupare än 30 cm. Inte bredare än 23,5 cm.
Alla mått är yttre. Den inre volymen per basmodul blir alltså max 28 liter.

2. Artikulerad bas ned till 30 Hz eller lägre. Önskemål: Två sådana moduler bör kunna prestera 100 dB på en meters avstånd, vid 30 Hz, tillsammans. Gärna basreflex. Röret kan mynna nedåt om basmodulen står på 4 gummifötter.

3. Delning: aktivt 18/30 delning vid ca 80 Hz. Mina slutna FUKDIST är förberedda för detta, faller av akustiskt ca 12 dB/okt vid den frekvensen.

4. Är detta möjligt att åstadkomma eller krävs det större lådor ?

Tacksam för elementförslag av er.

Själv har jag sneglat på detta element i basreflex, en 8:a från SB acoustics.
http://www.dibirama.altervista.org/home ... -wmax.html

[dewpo]

Jag skall också snart påbörja ett bygge av subwoofers.
Mina lådor blir lite större drygt 2x20 liter och jag skall bygga 6 st.


Men det elementet jag fastnat för kanske skulle kunna vara av intresse även för dig.
https://reckhorn.com/en/speaker/car-speaker/167/d-165i-subwoofer-recessed-speaker-in-new-design-with-front-grille-1-mat-dv-10?c=119
Jag kan dock ännu inte uttala mig om kvalitén på elementet då mitt projekt ännu bara är i sin linda och elementen ännu inte inhandlats.

[Tangband]

Tack för tipset, här är TS för det elementet;

Re = 3,6 Ohm, Le = 1,195 mH, FS = 28 Hz, Qms = 5,69, Qes = 0,32, Qts = 0,30, Sd = 132 qcm, Vas = 17 l, Mms = 43 g, BL = 9,38 N/A. Wirkungsgrad: 83 dB 1 W / 1 m

Elementet ser bra ut på videon
https://reckhorn.com/en/speaker/car-spe ... v-10?c=119

[DanNorman]

Tangband: Med SB-elementet kommer du inte få mycket mer ljudtryck eller utsträckning i basen än portade Fukdist. Lådan är helt enkelt för liten för att rymma tillräcklig port.
Bättre att köra slutet med ett element med stor luftpumpninsförmåga och Linkwitz transform. Kanske Peerless xls/xxls 12"?

[dewpo]

Tack för tipset, här är TS för det elementet;

Re = 3,6 Ohm, Le = 1,195 mH, FS = 28 Hz, Qms = 5,69, Qes = 0,32, Qts = 0,30, Sd = 132 qcm, Vas = 17 l, Mms = 43 g, BL = 9,38 N/A. Wirkungsgrad: 83 dB 1 W / 1 m

Elementet ser bra ut på videon
https://reckhorn.com/en/speaker/car-spe ... v-10?c=119

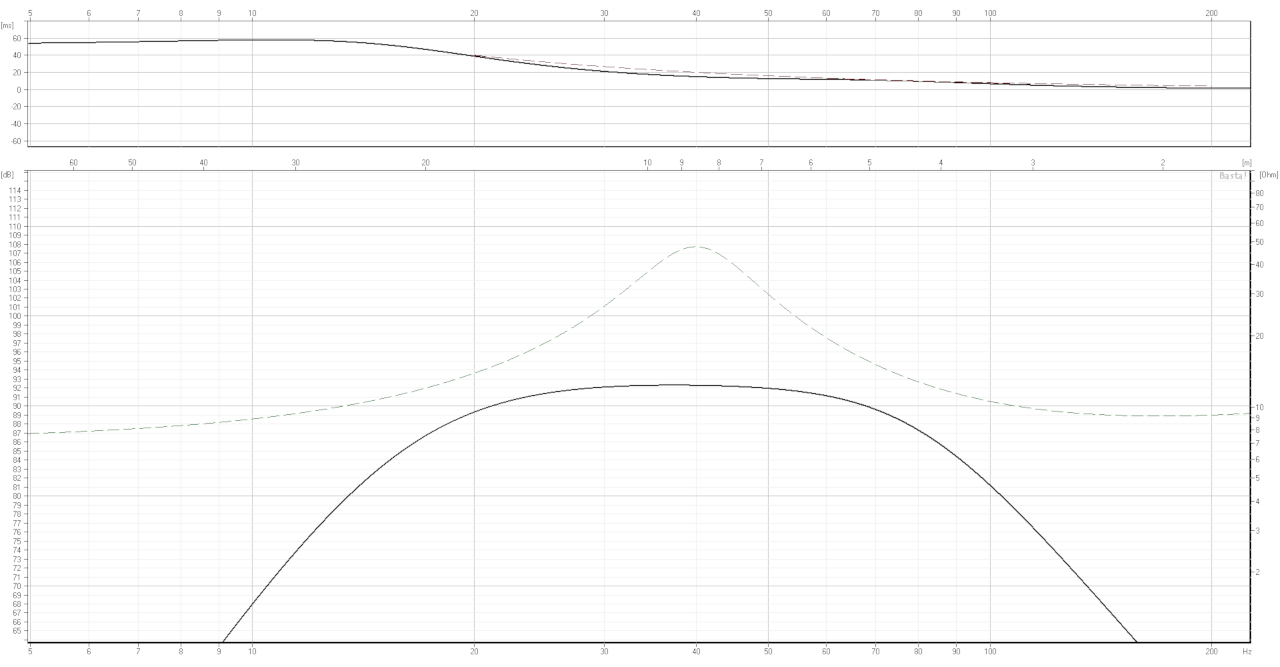

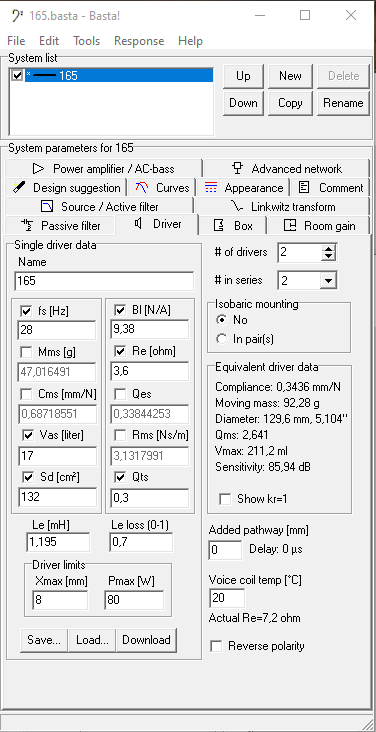

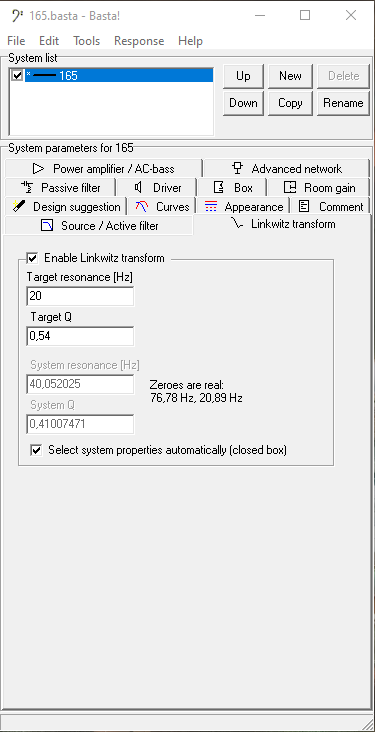

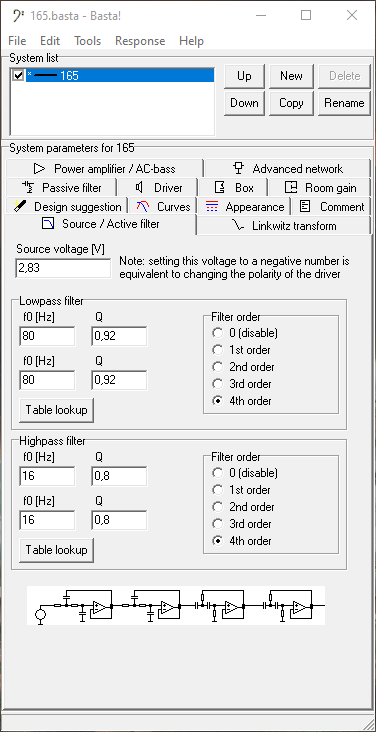

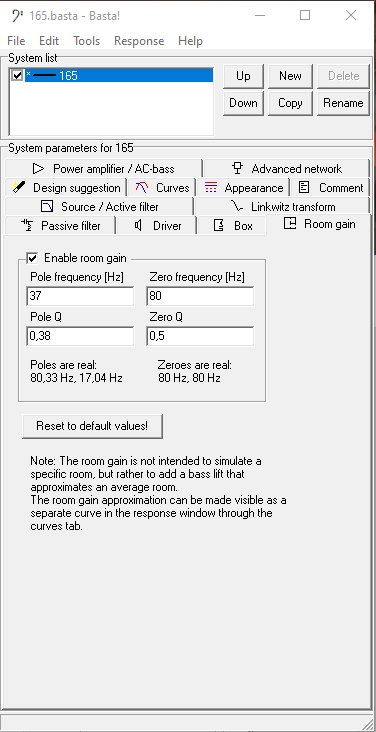

Med två element per 28 liters låda och lite aktiv DSP magi simulerar det så här...






Men om det klarar dina krav på 100 dB på en meters håll låter jag vara osagt, Troligen inte.

[Tangband]

Tangband: Med SB-elementet kommer du inte få mycket mer ljudtryck eller utsträckning i basen än portade Fukdist. Lådan är helt enkelt för liten för att rymma tillräcklig port.
Bättre att köra slutet med ett element med stor luftpumpninsförmåga och Linkwitz transform. Kanske Peerless xls/xxls 12"?

Jo, peerlessbasarna slutet är nog svårslagna om man är begränsad till under 30 liter.
Har ni haft funderingar på en baslåda som stativ till FUKDIST ?

[gopnik]

Tänk om på storleken och bygg grunda "bänkar" att ställa högtalarna på i stället. Det öppnar för massor av möjliga element och mycket lägre distorsion och/eller högre kapacitet.
Dessutom ökar känsligheten i mellanbasen och utsläckningen från bakomvarande vägg förflyttas högt över delningen med en sådan konstruktion. Med topphögtalaren tätt mot en dämpskiva och en grund basmodul kan man helt bli av med det där hålet som nästan alla anläggningar annars har.

Om "bänken" får vara en dryg meter bred sätter man i en mellanvägg och sedan ett element i var ände, nere vid golvet, för totalt fyra utstrålningspunkter med rimlig spridning i ett normalbrett rum. Med vars en port som då kan tillåtas vara ca 40 cm lång och därmed ges generös diameter. Eftersom de dubbla baselementet sitter på var sida om lådan undertrycks dessutom lådvibrationer på ett bra vis.
Ovanpå bänken, i bakkant, gör man en påbyggnad med sarg där man kan fälla in skumskivan som ska dämpa kring topphögtalarna. Allt i ett litet snyggt paket! Utan hål eller lim på väggarna.

Dämppanelsargens överkant använder man som tavelhylla och ställer foton eller snygga skivomslag på.

[Tangband]

Detdär var kreativt och bra. Tack för tipset

[Tangband]

Tangband: Med SB-elementet kommer du inte få mycket mer ljudtryck eller utsträckning i basen än portade Fukdist. Lådan är helt enkelt för liten för att rymma tillräcklig port.
Bättre att köra slutet med ett element med stor luftpumpninsförmåga och Linkwitz transform. Kanske Peerless xls/xxls 12"?

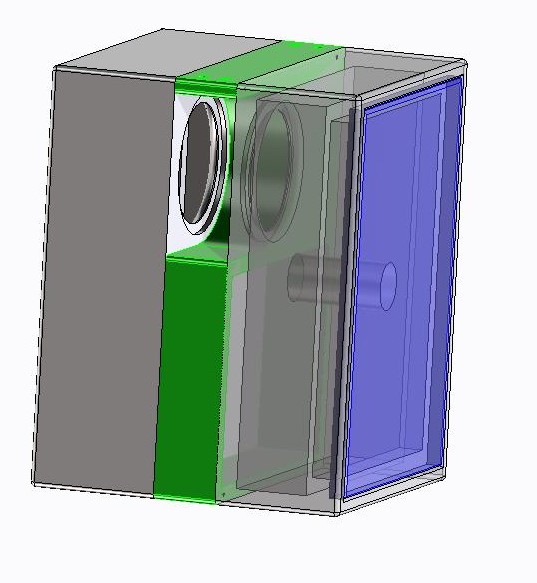

Såhär gör legend acoustics med en av de äldre toppmodellerna, två Peerless xls10 med LT i slutna lådor på vardera sidor för att cancellera ut vibrationer.

[gopnik]

Om man bara bygger ett stativ av basmodulen har man en kass trevägare med suboptimal delningsfrekvens, en massa sladdar och onödigt många slutsteg. Om man ska hårdra det lite.

[DanNorman]

Tangband: Delvis. Det finns en 2,5-vägare som Cortado hintat om (på bild nånstans i tråden). Men visst har vi även funderat på basmodulstativ.

Jag kör själv fyra https://www.ebay.com/itm/Peerless-XLS10-Subwoofer-Loudspeaker-P830452/123723351803?epid=1923317481&hash=item1cce7c86fb:g:06kAAOSwUuNcnKwP i 20L styck till ett´par mindre högtalare än Fukdist.

Det är ett mycket bra element för små, slutna lådor och billigt i länken jag postade. Motorn är extremt stark, vilket är viktigt för slutna lådor. Jag har själv handlat av den ebaysäljaren (colosussxb), så det är inget fuffens som pågår trots det bra priset.

Två stycken i 28L vardera skulle bli mycket smutt, och två per 28L på varsin sida av lådan i dist- och vibrationssänkande syfte skulle bli jättebra.

[dewpo]

Tangband: Med SB-elementet kommer du inte få mycket mer ljudtryck eller utsträckning i basen än portade Fukdist. Lådan är helt enkelt för liten för att rymma tillräcklig port.
Bättre att köra slutet med ett element med stor luftpumpninsförmåga och Linkwitz transform. Kanske Peerless xls/xxls 12"?

Jo, peerlessbasarna slutet är nog svårslagna om man är begränsad till under 30 liter.
Har ni haft funderingar på en baslåda som stativ till FUKDIST ?

Här är en tidigare faktiskt tråd om designande av Linkwitz transform subwoofers,
Den innehåller mycket matnyttigt om lådtryck och annat.
https://www.faktiskt.io/phpBB3/viewtopic.php?f=3&t=29916&hilit=L%C3%A5dtryck

[Thomas_A]

Jag har inte byggt mina småbasar ännu men har dessa liggandes

https://www.hifikit.se/prestige-h1208-l ... zontalTab2

Ska monteras som portade lådor för högtalarstativ ca 32-33 liter avstämda till ca 24 Hz.

Blir i sommar och skriver nåt kort om det om jag lyckas.

[Kalejdokom]

Just nu säljer BRL Dayton RSS265HO-4 för 1200 kr. Jag har själv två sådana hemma under utvärdering och jämförelse med Xls10 som jag har flera (köpta V Colossux på ebay). RSS265 spelar riktigt djupt i löjligt små slutna lådor. Det känns också som en modernare konstruktion jmf Xls. Rekommenderas varmt! I 28 liter får man ett q under 0.5. Funkar i betydlig minde volymer. Möjligen kan man få problem med höga inre tryck i så små lådor, men det är inget jag bekymrar mig över.

[Tangband]

Just nu säljer BRL Dayton RSS265HO-4 för 1200 kr. Jag har själv två sådana hemma under utvärdering och jämförelse med Xls10 som jag har flera (köpta V Colossux på ebay). RSS265 spelar riktigt djupt i löjligt små slutna lådor. Det känns också som en modernare konstruktion jmf Xls. Rekommenderas varmt! I 28 liter får man ett q under 0.5. Funkar i betydlig minde volymer. Möjligen kan man få problem med höga inre tryck i så små lådor, men det är inget jag bekymrar mig över.

Intressant

[dewpo]

Jag gjorde ett mesta ljud per krona test mellan ett RSS265HO-4 och fyra av de elementen jag föreslog i Basta.
Det blev ett intressant utfall

4x165@60l Blå, 1xRSS265HO-4@28l Rosa


[Kalejdokom]

Intressant

Ja, men det gällde visst att vara snabb hos BRL. Nu är den basen borta från hemsidan (fanns där för en timma sedan). Nu finns endast RSS265HO-44 med dubbla spolar, men den är dubbelt så dyr. Och RSS265-HF har andra t/s-parametrar och är också dyrare. Det kommer kanske nya erbjudanden. Jag köpte mina i vintras på kampanj hos BRL.

[Tangband]

Jag gjorde ett mesta ljud per krona test mellan ett RSS265HO-4 och fyra av de elementen jag föreslog i Basta.
Det blev ett intressant utfall


Bra att du provar detdär elementet, om det är bra ( inga tester finns ? ) kan man ju göra lite som meridian gjort i flera modeller, placera 2 av 16,5 cm elementen på varsin sida av subwoofern , alltså 4 per kanal.

[Tangband]

Jag har inte byggt mina småbasar ännu men har dessa liggandes

https://www.hifikit.se/prestige-h1208-l ... zontalTab2

Ska monteras som portade lådor för högtalarstativ ca 32-33 liter avstämda till ca 24 Hz.

Blir i sommar och skriver nåt kort om det om jag lyckas.

Det där verkar vara ett bra element.

[DanNorman]

Seas L22RN4X/P pumpar mycket mindre luft jämfört med RSS och xls. Det är inget subelement om man inte tänker köra många.
Dessutom har det fasplugg och är därför ett läckande element. Sådana element bör bara användas i applikationer med mycket små luftpumpningskrav. I mellanregistret alltså. Visslingarna som uppstår pga. läckaget runt faspluggen uppgår till tiotals procent dist. I olyckliga fall mer än hundra procent, och dessutom i en väldigt störande form.

[Tangband]

Har sökt information om mina subbaselement Tangband w8q1071. Hittade en test där de uppmätt Vas till endast 31,25 liter !
Det låter helt vansinnigt med den kondiametern, men om det stämmer går det väl att klämma in elementet i 20-28 liter och köra slavbas? Med 2 st av dessa slavbasar per kanal ?
https://www.hifikit.se/sb15sfcr-00.html

Kanske inte helt optimalt ... elementet är en udda fågel. Jag kör just nu på Gopniks förslag med basreflex 50 liter per element och avstämning kring 26 Hz och det låter bra.

Kommentarer till detta element, bör det bytas ut ? ( skriv vad ni tycker )

[Thomas_A]

Seas L22RN4X/P pumpar mycket mindre luft jämfört med RSS och xls. Det är inget subelement om man inte tänker köra många.
Dessutom har det fasplugg och är därför ett läckande element. Sådana element bör bara användas i applikationer med mycket små luftpumpningskrav. I mellanregistret alltså. Visslingarna som uppstår pga. läckaget runt faspluggen uppgår till tiotals procent dist. I olyckliga fall mer än hundra procent, och dessutom i en väldigt störande form.

Så hur blir ljudtrycket med två xls sluten jämfört med två seas portad 24 Hz?

[kimmen]

Seas CD22RN4X är ganska lik L22RN4X/P i parametrarna men har lite större konarea och inte fasplugg. Kanske kan den vara ett kul alternativ för en mindre basreflexlåda?

Jag har också funderat lite på små slutna lådor och DanNormans 830452 tycker jag verkar intressant med stark motor och tung kon. Den har jag hittat också på Digikey (!) till rätt bra pris: 1362 kr plus moms med "gratis" frakt, så det blir 1700 kr/st.

Jag har även sett den på BK electronics men den verkar vara slut just nu. Är detta företag kopplat till colosussxb på eBay på något sätt? Det verkar som att det bara finns ett styck på eBay just nu.

Annars är jag lite nyfiken på de här billiga elementen för små slutna lådor:
Mivoc AWM 104
Mivoc AWM 124
Motorn ser enligt datan ut att vara stark, men har inte lika lång slaglängd som 830452 och med tanke på den relativt höga induktansen så verkar den vara ganska enkel. Har någon provat dem? Det finns också ett test på AWM 124 från Hobby HiFi länkad där hos försäljaren.

[Cortado]

Kommentarer till detta element, bör det bytas ut ? ( skriv vad ni tycker )

Om du med detta element menar det elementet du redan har så är det nog ett du bör överväga att byta ut. Tror vi kom fram till liknande slutsatser när vi diskuterade din avstämning för länge sen i den här tråden?

Edit: Skumläste genom tråden - elementbyte var väl inte riktigt så uppenbart som jag mindes - lådorna var åtminstone för små och då kanske "lämpligare" element finns.

[Tangband]

Kommentarer till detta element, bör det bytas ut ? ( skriv vad ni tycker )

Om du med detta element menar det elementet du redan har så är det nog ett du bör överväga att byta ut. Tror vi kom fram till liknande slutsatser när vi diskuterade din avstämning för länge sen i den här tråden?

Edit: Skumläste genom tråden - elementbyte var väl inte riktigt så uppenbart som jag mindes - lådorna var åtminstone för små och då kanske "lämpligare" element finns.

Hmm... om verkligt uppmätt Vas bara är 31,25 liter för w8q1071 vilket än långt mindre än hälften av tillverkarens uppgifter så är väl mina lådor på 50 liter styck snarare för stora för elementet ?

[Grahnbarr]

Har inget att tillföra men jag planerar att bygga 4-6st basmoduler framöver så följer tråden med stort intresse.

[Tangband]

Har inget att tillföra men jag planerar att bygga 4-6st basmoduler framöver så följer tråden med stort intresse.

Peerless xls 10:an verkar svårslagen. Köper man fyra sådana i vardera 20 liter slutna lådor med LT blir det säkert bra. Även idee´n att placera 2 baselement på var sin sida av en basmodul för att cancellera vibrationer verkar vara en väldigt bra ide´.

Ingen verkar nappa på min möjliga idé med slavbas och jag antar att det har med ljudkvaliteten som anses bli för låg med en sån lösning.

[Kalejdokom]

Om någon är intresserad så finns det två XLS-10-slavar* över i Lindome/Göteborg efter lite omdisponering av mina basar.
XLS-10 med slav i 30 liter landar en avstämning på ca 20 Hz - funkar mycket bra.

*) Det är denna slaven: https://www.scan-speak.dk/datasheet/pdf/26w-0-00-00.pdf

[Kraniet]

Reckhornbasen hade lite konstiga T/S. Lådrekommendationerna de har kändes underliga jämfört med vad basta visar.

Men det ser ut som fina element. Hade varit kul att läsa det där testet i tysktidningen

De är ju dock små. Två stycken motsvarar en 9" bas ungefär (260 cm2)

Jag skulle behöva tolv stycken men med det låga priset blir det ju under 500 kr. Elementen ser ut att funka bra i 10 liter.

12 st borde motsvara pumpförmågan dina TB-racebanor också.

[dewpo]

Reckhornbasen hade lite konstiga T/S. Lådrekommendationerna de har kändes underliga jämfört med vad basta visar.

Men det ser ut som fina element. Hade varit kul att läsa det där testet i tysktidningen

De är ju dock små. Två stycken motsvarar en 9" bas ungefär (260 cm2)

Jag skulle behöva tolv stycken men med det låga priset blir det ju under 500 kr. Elementen ser ut att funka bra i 10 liter.

12 st borde motsvara pumpförmågan dina TB-racebanor också.

Jag kom också till att jag behöver 12 st för att matcha mina 8 tums bredbandare.
6 lådor med 2 element i varje har jag siktat in mig på.
Jag förstod lådrekommendationerna som att de var ihop med DSP som höjer djupbasen.
Är det egentligen någon nackdelen med ett lågt Q värde,
Mer än att det ger en Bas som faller i känslighet mot låga frekvenser?
Jag tycker simuleringen i rekommenderad låda ser bra ut ihop med Linkwitz Transformation,
Är det något uppenbart som jag missar
