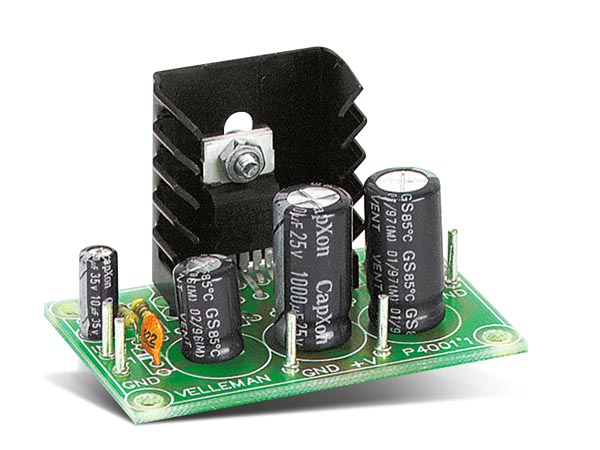

Mätresultat av Velleman K4001, med TDA 2003

[xmag]

Kostar 115 kr hos Bihab, https://www.bhiab.se

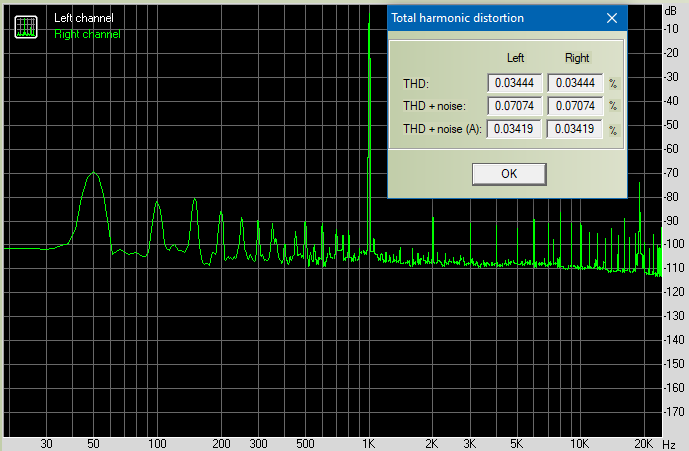

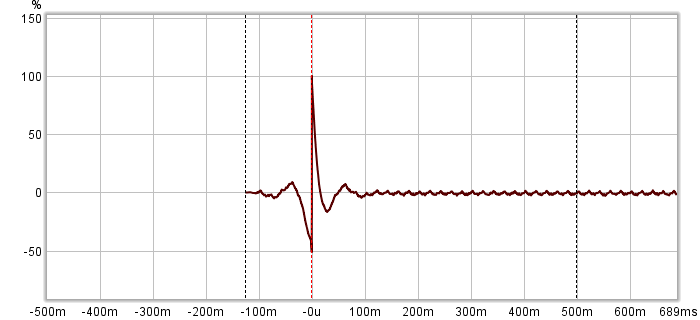

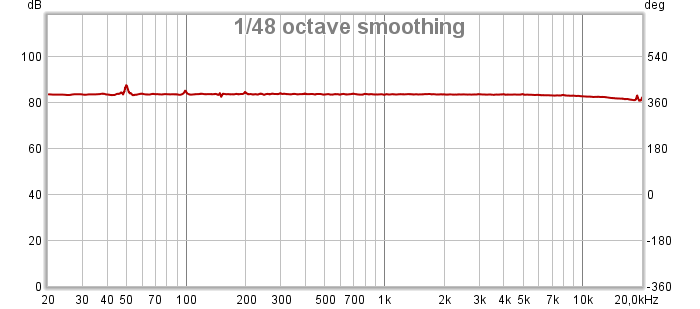

För att testa REW gjorde jag en mätning med det programmet också. Det är inte optimalt för jag kopplade inte som man skall:



[VintageHiFi]

Vad har du för mätutrustning?
Tänkte på dom mätningar som inte var utförda med REW.

[xmag]

Vad har du för mätutrustning?
Tänkte på dom mätningar som inte var utförda med REW.

Rightmark Audio Analyzer:

https://www.xmag.se/matverktyg-for-righ ... -analyzer/

https://www.xmag.se/rightmark-audio-analyzer/

[VintageHiFi]

Vad har du för mätutrustning?
Tänkte på dom mätningar som inte var utförda med REW.

Rightmark Audio Analyzer:

https://www.xmag.se/matverktyg-for-righ ... -analyzer/

https://www.xmag.se/rightmark-audio-analyzer/

Tack hittade just din andra tråd om detta.

[xmag]

Vad har du för mätutrustning?
Tänkte på dom mätningar som inte var utförda med REW.

Rightmark Audio Analyzer:

https://www.xmag.se/matverktyg-for-righ ... -analyzer/

https://www.xmag.se/rightmark-audio-analyzer/

Tack hittade just din andra tråd om detta.

[xmag]

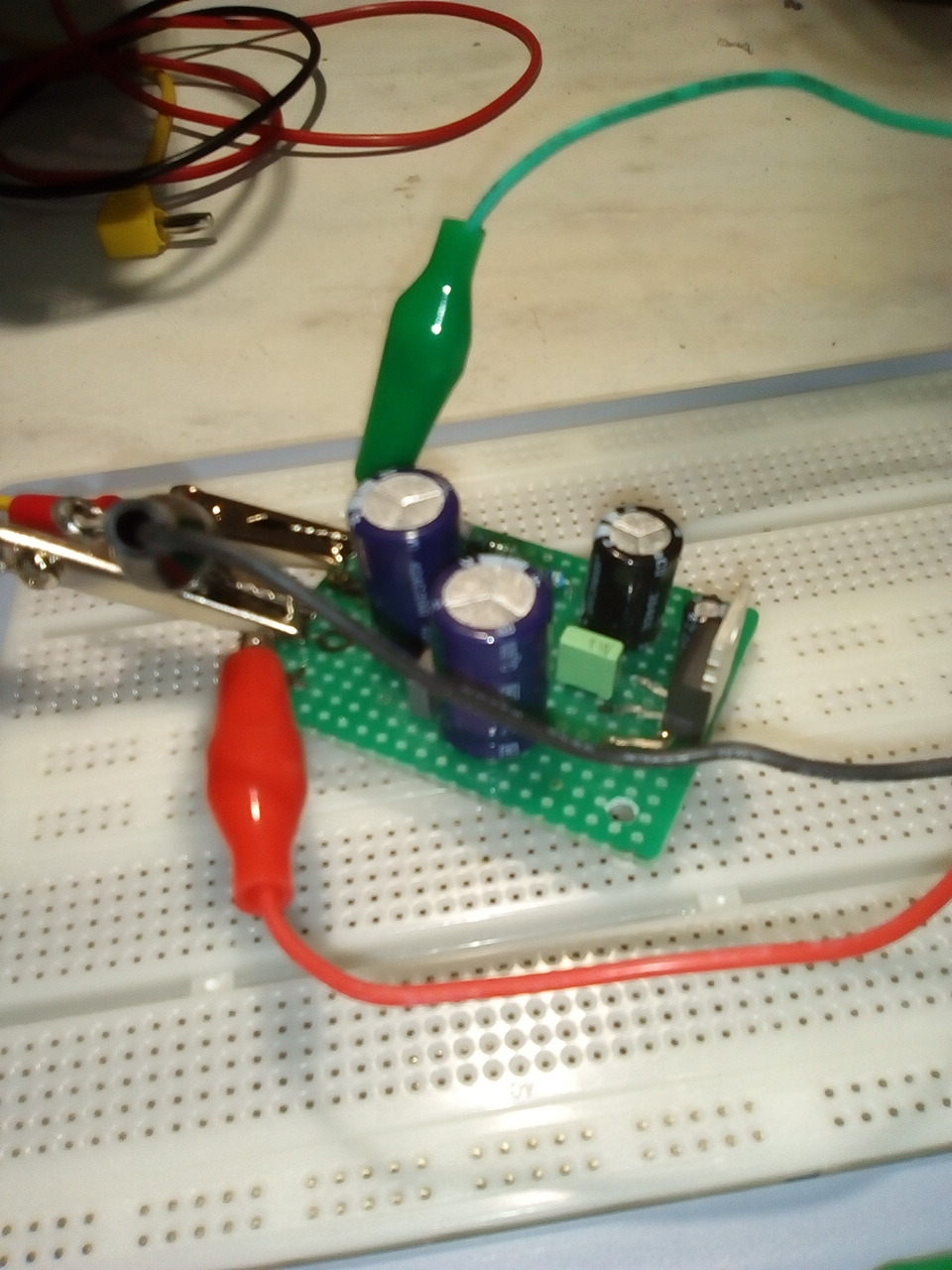

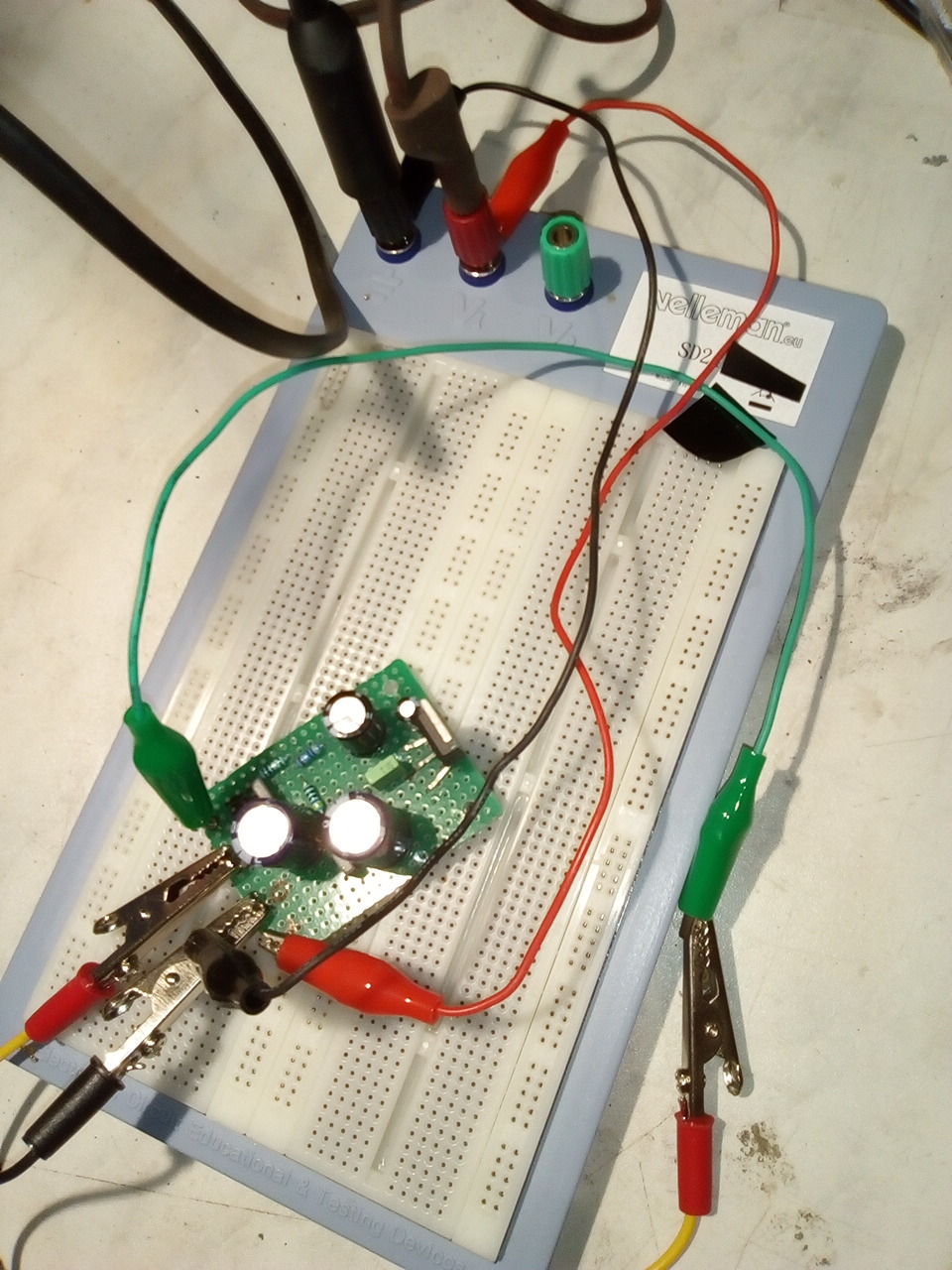

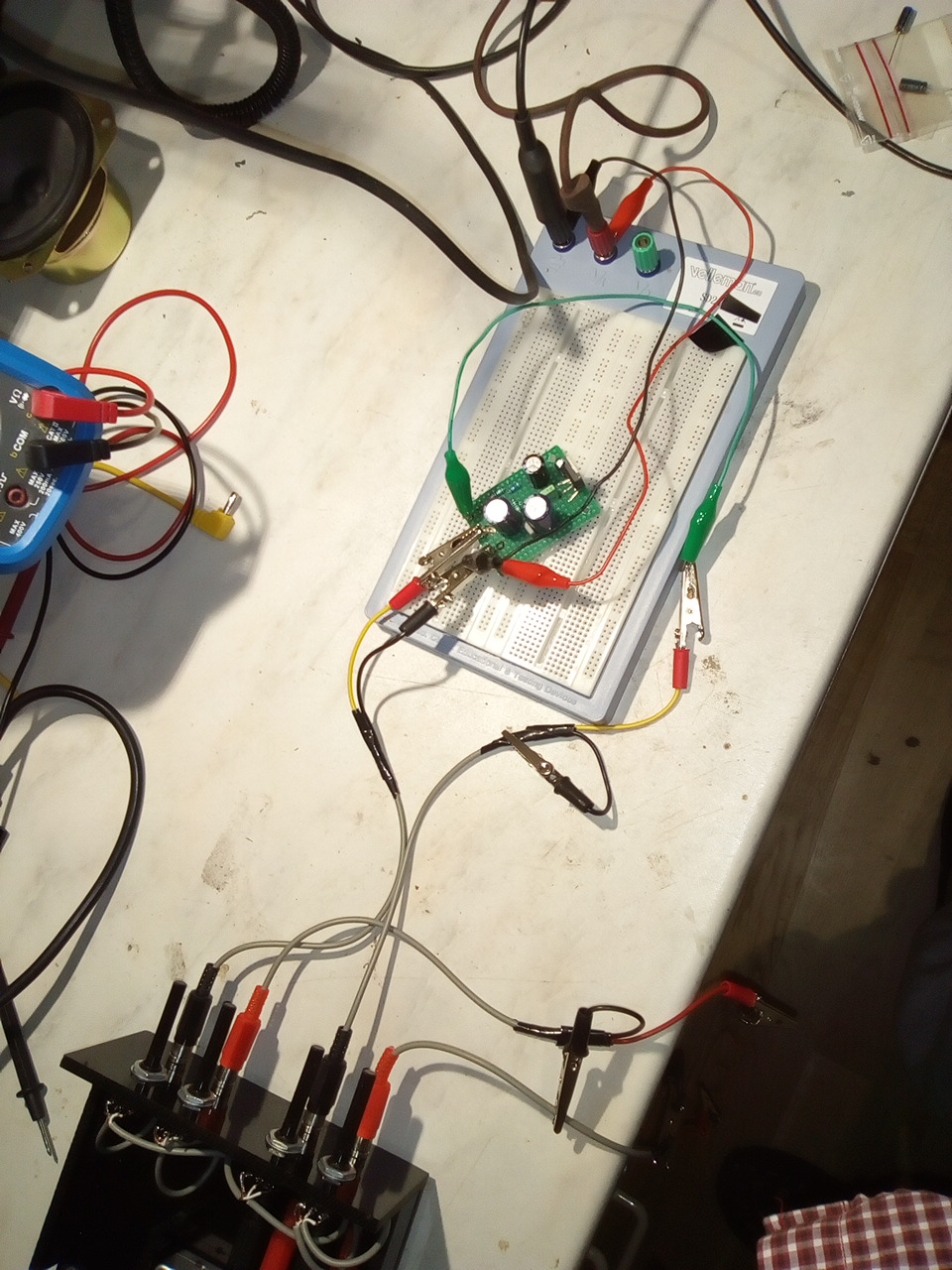

Här kommer bilder hur det såg ut när jag mätte:


Jag mätte på en egenbyggd K4001.




[xmag]

Jag köpte 30st TDA2003 kretsar för lite mindre än 9kr/st från Kina.
Det är nonamne-typ så jag förväntar mig sämre prestanda eller andra avvikelser. Men när jag mätte dem visade det sig att de är minst lika bra som originalet.
Jag monterade en sådan på Velleman K4001-kortet och mätte.

Jag har med ljudkortets mätningar som jämförelse och har tagit bort piken vid 19,2khz som ingen annan har på sina mätningar. Jag är nästan helt säker på att den kommer från datorns nätaggregat som försörjer USB-ljudkortet med ström eftersom jag bara får piken med USB-ljudkort.

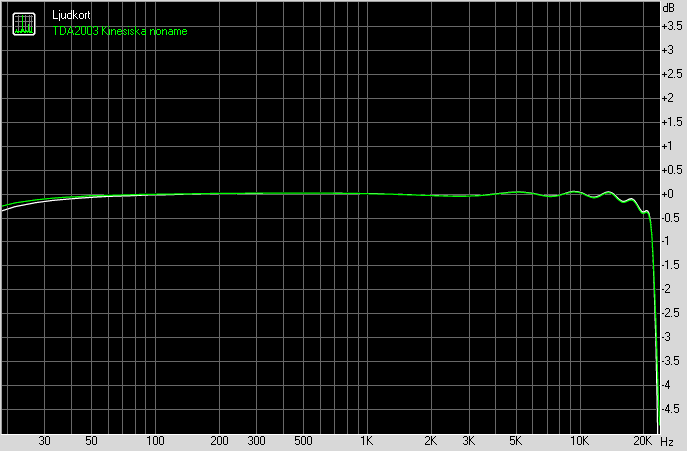

Frekvensen är helt ok:

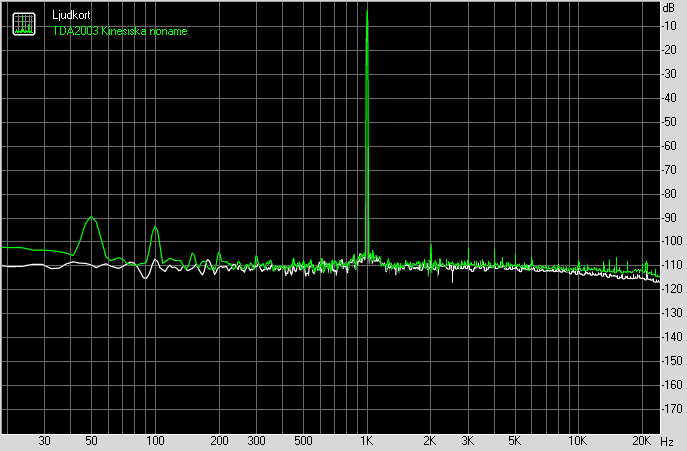

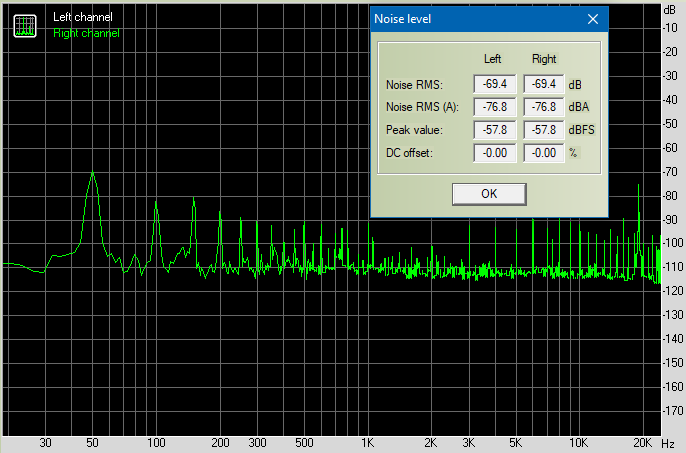

Bruset är lågt:

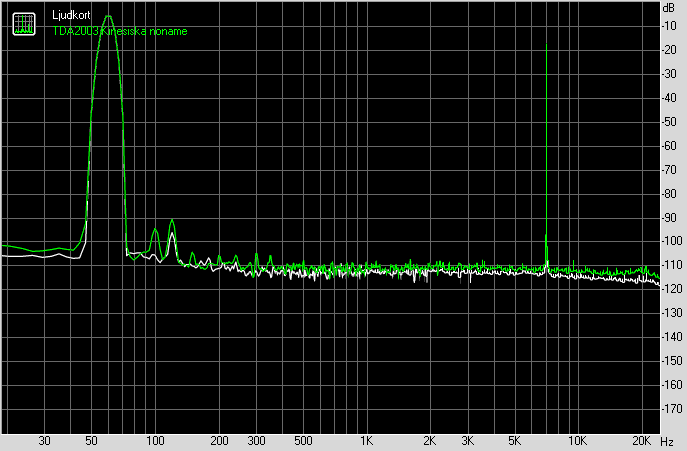

IMD är inte dåligt heller:

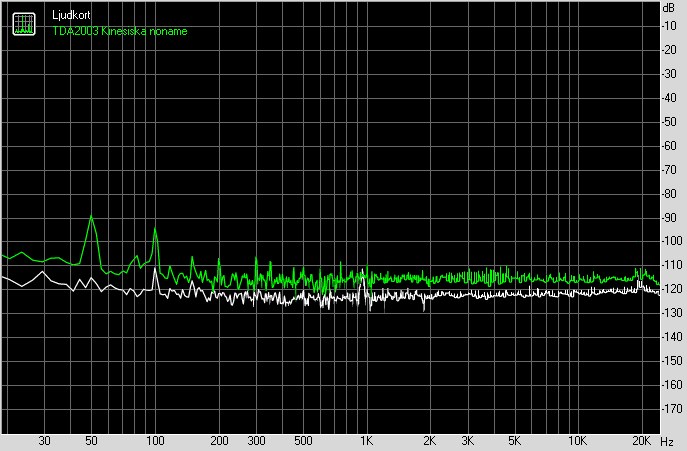

THD skäms inte för sig:


THD-distorsionen för TDA2003 ligger i huvudsak på ca -110 dB över 150hz.
Enligt http://www.sengpielaudio.com/calculator-thd.htm skulle då distorsionen ligga på avrundat 0.0003%.
Under 150hz har brum från mitt gamla labb-nätaggregat letat sig in och ger -90db som motsvarar avrundat 0.003%

Man kan också notera att vad det gäller THD ligger TDA2003 på nästan samma nivå som ljudkortet.

Billigt är inte alltid dåligt!

Jämförelser med "originalet" har jag inte men jag har mätningar längre upp som gjordes innan jag kom på hur man egentligen mäter med de grejer jag har. Rensar man bort alla toppar som beror på att slutsteget klippte så är denna noname-krets nästan exakt samma som originalet.

Original när det gäller IC-kretsar har ett brett omfång eftersom flera olika företag tillverkar originalet. Jag drar gränsen vid noname-kretsar.

[xmag]

Jag hade ett fel på, som jag trodde, datorns nätaggregat som driver ljudkortet och därför fick en pik vid 19khz. Det var inte det som var felet därför flyttar jag diskussionen härifrån: viewtopic.php?f=4&t=69864&p=2204417#p2204417 till hit:

De senare mätningarna i denna tråd med TDA2003 har skett med en ny Velleman K4001.

Samtidigt som jag mätt den nya Velleman K4001 med RMAA har jag mätt med samma typ av slutsteg i Matrojig genom REW. Men där har jag inte fått lika bra mätvärden. Bla får jag där en pik på 19khz, högre brus och sämre distorsion.

Jag testade med att byta till den nyare Velleman K4001 i Matrojig som jag fått överraskande bra mätvärden för i RMAA (se ovan). Nu försvann alla problem så här långt för Matrojig med REW. Distorsionen sjönk, bruset sjönk och kurvorna för dessa blev betydligt mindre "krusigare".

Det var mitt 17 år gamla slutsteget (som jag började att mäta på i denna tråd) med TDA2003 som orsakade både 19khz-piken och högre brus/dist än det jag mätt fram med den nya TDA2003 i Velleman-tappningen.

Den nya K4001 ger dock lägre nivå ut. Kan vara en effekt av att komponenterna (mest kondingar) inte längre ger de värden de skall.

[jansch]

Dina långa sladdar för matningsspänning, signalkablar och signaljord i din testmiljö är en "stor bov i dramat".

[xmag]

Dina långa sladdar för matningsspänning, signalkablar och signaljord i din testmiljö är en "stor bov i dramat".

Ja, jag räknar kallt med att det kommer bli något bättre när jag är klar.
