RightMark mätning miniDSP nanoDigi

Inläggav Solveit » 2021-02-24 00:26

Loopat SPDIF genom ljudkort Komplete Audio 6.

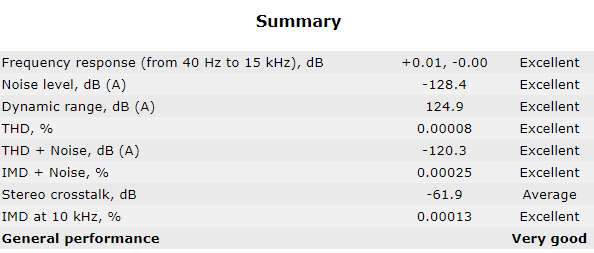

Måste vara en bugg i Stereo crosstalk i RightMark annars duger den gott den här burken.
Bilagor

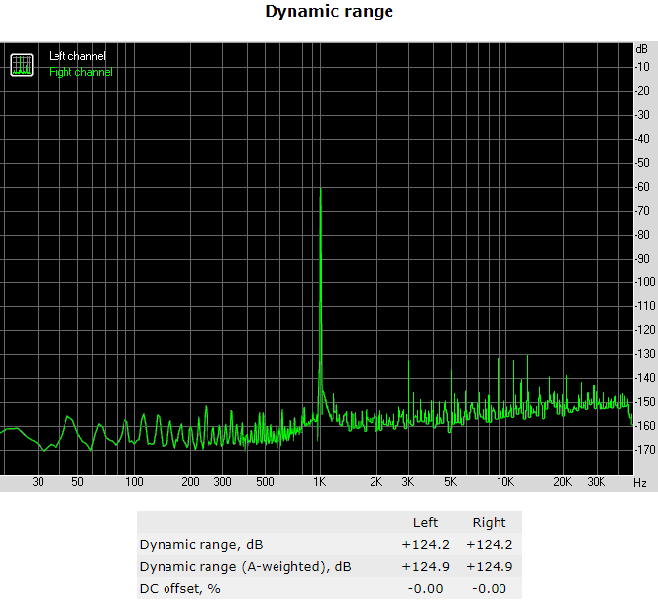

Dynamic Range.png
Dynamic Range.png (38.84 KiB) Visad 1979 gånger

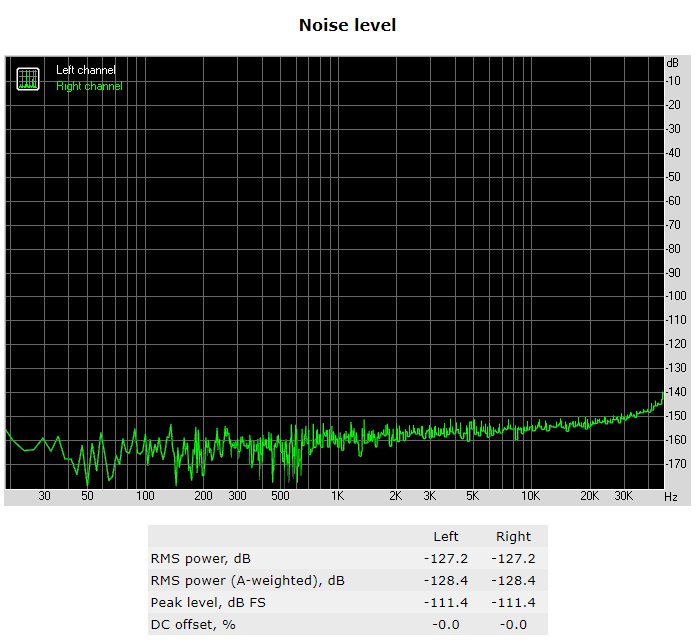

Noise Level.png
Noise Level.png (42.32 KiB) Visad 1979 gånger
Purifi PTT6.5X04-NFA-01+Dayton Audio RST28F-4 1-1/8" +WG-300 wave guide+Komplete Audio 6+nanoDigi+2 SMSL M300SE+TPA3255 260-2-29A Topping pa3s+ .
Upp
Maarten

Inlägg: 4205
Blev medlem: 2003-05-25
Ort: Göteborg

Re: RightMark mätning miniDSP nanoDigi

Inläggav Maarten » 2021-02-24 07:11

Ok, intressant. Vissa billiga ljudkort verkar vara hyfsat kompetenta. Varför utgår du från att det är en bugg i RME och inte en brist i ljudkortet?
Den här mätningen antar jag då är för att testa din mätuppställning innan själva minidsp mätningen?
sb17nbac till alla!
Upp
Solveit

Inlägg: 307
Blev medlem: 2019-11-05

Re: RightMark mätning miniDSP nanoDigi

Inläggav Solveit » 2021-02-24 09:31

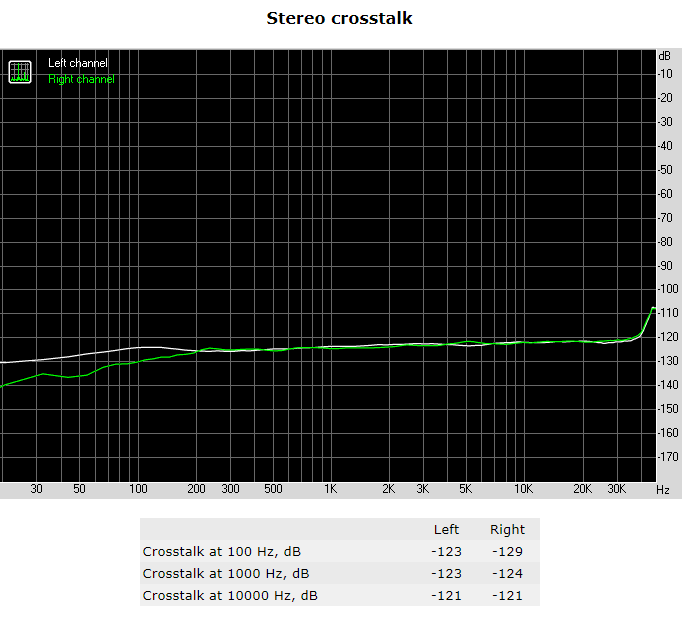

Jag skiftade kabel på SPDIF in och ut och gjorde en ny mätning och då ser det bättre ut.
Jag har bara en 75 ohms RCA kabel och använde en vanlig på ingången.
Så när jag skiftade så det blev 75 ohms kabeln ut ifrån nanoDigi istället för in så verkar den separera bättre.
Dags att köpa en till kabel.

Sen får man väl ta RightMark med en stor nypa salt men ger väl en liten fingervisning ivarjefall.
Bilagor
Purifi PTT6.5X04-NFA-01+Dayton Audio RST28F-4 1-1/8" +WG-300 wave guide+Komplete Audio 6+nanoDigi+2 SMSL M300SE+TPA3255 260-2-29A Topping pa3s+ .
Upp
Användarvisningsbild
exmag

Inlägg: 4537
Blev medlem: 2021-01-12

Re: RightMark mätning miniDSP nanoDigi

Inläggav exmag » 2021-02-27 03:43

Extremt bra!
Hur var frekvenskurvan?
Mer av detta finns här: https://www.exmag.se/
Människan värmer upp Jorden, nu måst vi se till att stoppa uppvärmningen innan det går riktigt illa.
Upp
Solveit

Inlägg: 307
Blev medlem: 2019-11-05

Re: RightMark mätning miniDSP nanoDigi

Inläggav Solveit » 2021-02-27 09:44

xmag skrev:Extremt bra!
Hur var frekvenskurvan?

Den ser extremt bra ut. :)
Men förväntar mig inget annat heller när det är digitalt hela vägen.
Bilagor
Nanodigi frequenzy.png
Nanodigi frequenzy.png (30.09 KiB) Visad 1692 gånger
Purifi PTT6.5X04-NFA-01+Dayton Audio RST28F-4 1-1/8" +WG-300 wave guide+Komplete Audio 6+nanoDigi+2 SMSL M300SE+TPA3255 260-2-29A Topping pa3s+ .
Upp
Användarvisningsbild
exmag

Inlägg: 4537
Blev medlem: 2021-01-12

Re: RightMark mätning miniDSP nanoDigi

Inläggav exmag » 2021-02-27 11:35

Solveit skrev:
xmag skrev:Extremt bra!
Hur var frekvenskurvan?

Den ser extremt bra ut. :)
Men förväntar mig inget annat heller när det är digitalt hela vägen.

En rak kurva! Som du säger kan man förvänta sig det med digitala signaler men ändå blir man exalterad.

(Finns det raka "kurvor?)
Mer av detta finns här: https://www.exmag.se/
Människan värmer upp Jorden, nu måst vi se till att stoppa uppvärmningen innan det går riktigt illa.
Upp
Användarvisningsbild
STDI
Carlssonsk apostel

Inlägg: 2676
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: RightMark mätning miniDSP nanoDigi

Inläggav STDI » 2021-02-27 11:49

xmag skrev:...
(Finns det raka "kurvor?)

Javisst.
Wikipedia skrev:En rät linje, ofta benämnd enbart linje, är en kurva, där närmaste vägen mellan två punkter på kurvan går utefter linjen.
OD-11, 3xOA12(T22+B65OAII), OA52.N, 2xL8, SC6, SC6.2
Upp
Användarvisningsbild
exmag

Inlägg: 4537
Blev medlem: 2021-01-12

Re: RightMark mätning miniDSP nanoDigi

Inläggav exmag » 2021-02-27 14:04

STDI skrev:
xmag skrev:...
(Finns det raka "kurvor?)

Javisst.
Wikipedia skrev:En rät linje, ofta benämnd enbart linje, är en kurva, där närmaste vägen mellan två punkter på kurvan går utefter linjen.


Jomenvist, då var den frågan besvarad med bravur.
Mer av detta finns här: https://www.exmag.se/
Människan värmer upp Jorden, nu måst vi se till att stoppa uppvärmningen innan det går riktigt illa.
Upp
Solveit

Inlägg: 307
Blev medlem: 2019-11-05

Re: RightMark mätning miniDSP nanoDigi

Inläggav Solveit » 2021-03-09 00:06

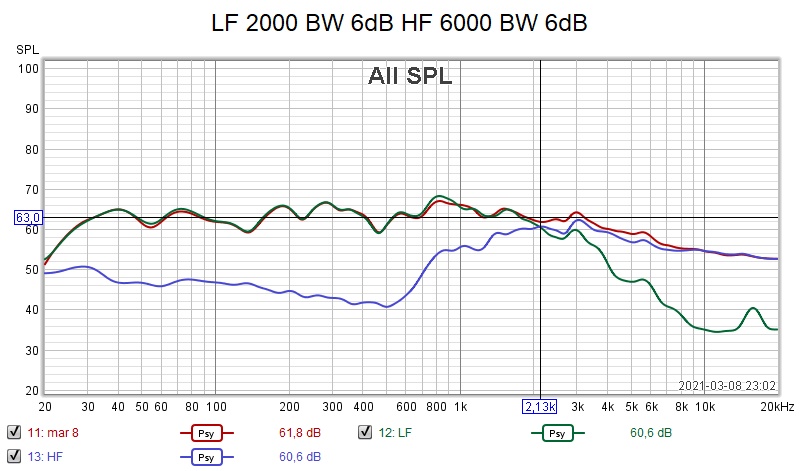

En annan sorts mätning jag testar delning av högtalarna med 6dB.
Mätt i lyssningsposition ca:2m
Bilagor
6 Db.jpg
6 Db.jpg (134.58 KiB) Visad 1510 gånger
Purifi PTT6.5X04-NFA-01+Dayton Audio RST28F-4 1-1/8" +WG-300 wave guide+Komplete Audio 6+nanoDigi+2 SMSL M300SE+TPA3255 260-2-29A Topping pa3s+ .
Upp
Användarvisningsbild
exmag

Inlägg: 4537
Blev medlem: 2021-01-12

Re: RightMark mätning miniDSP nanoDigi

Inläggav exmag » 2021-03-09 00:24

Solveit skrev:En annan sorts mätning jag testar delning av högtalarna med 6dB.
Mätt i lyssningsposition ca:2m

Intressant!
Mer av detta finns här: https://www.exmag.se/
Människan värmer upp Jorden, nu måst vi se till att stoppa uppvärmningen innan det går riktigt illa.
Upp
Solveit

Inlägg: 307
Blev medlem: 2019-11-05

Re: RightMark mätning miniDSP nanoDigi

Inläggav Solveit » 2021-03-09 01:00

Använder en High Shelf på HF och en Low på LF som baffel step bara genom lyssning.
Sen går den att dela snyggare med "rätt" delning.
Ska prova sen med att köra Purifi utan delning den faller ju rätt brant efter 3500hz och 6db på HF.
Bilagor

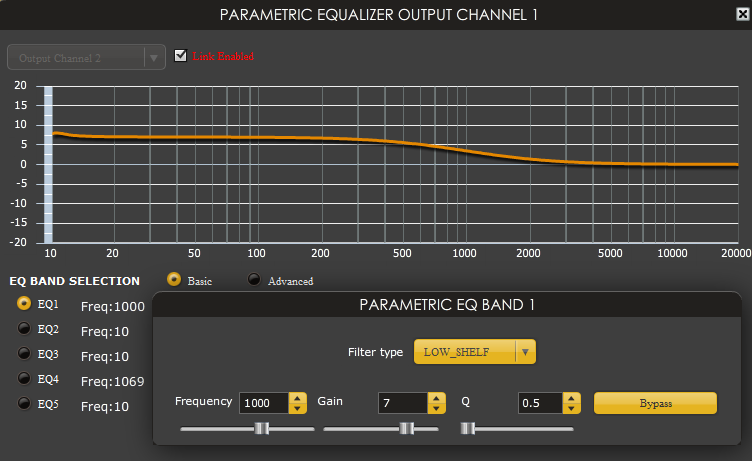

Low Shelf.png
Low Shelf.png (47.2 KiB) Visad 1486 gånger

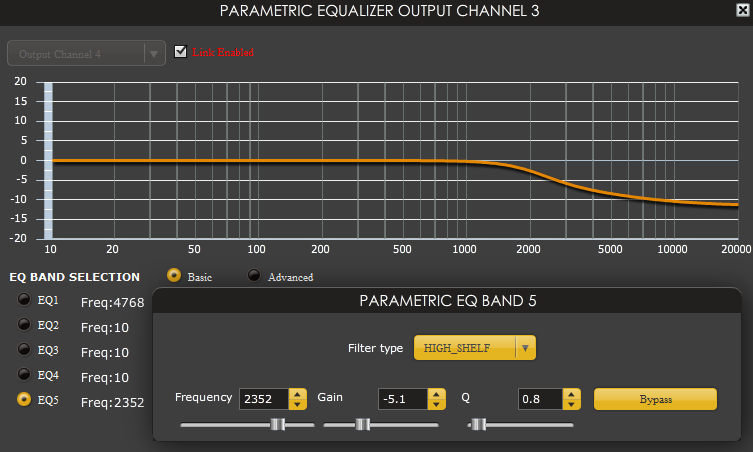

High Shelf.png
High Shelf.png (47.21 KiB) Visad 1486 gånger
Purifi PTT6.5X04-NFA-01+Dayton Audio RST28F-4 1-1/8" +WG-300 wave guide+Komplete Audio 6+nanoDigi+2 SMSL M300SE+TPA3255 260-2-29A Topping pa3s+ .
