OP-amp, byta RIKTIG dålig mot bra gällande RIAA

[Baffel]

Fått igång en gammal Receiver
https://www.hifiengine.com/manual_libra ... ah794.shtm
Låter ju i alla fall. Basen är väl ok. Alltid något. Jag borde väl såklart byta kondingar i den om jag vill fräscha upp den . Men så blev jag nyfiken . Vad sitter det för OP- amp i den? Vad jag kan se heter OP- ampen ne542. Går det att trimma upp en gammal tissehäck och få den vass? Är det någon idé att ens byta OP-ampen?


Observera , Low Noise ...Tjena , THD är ju på 0,3%

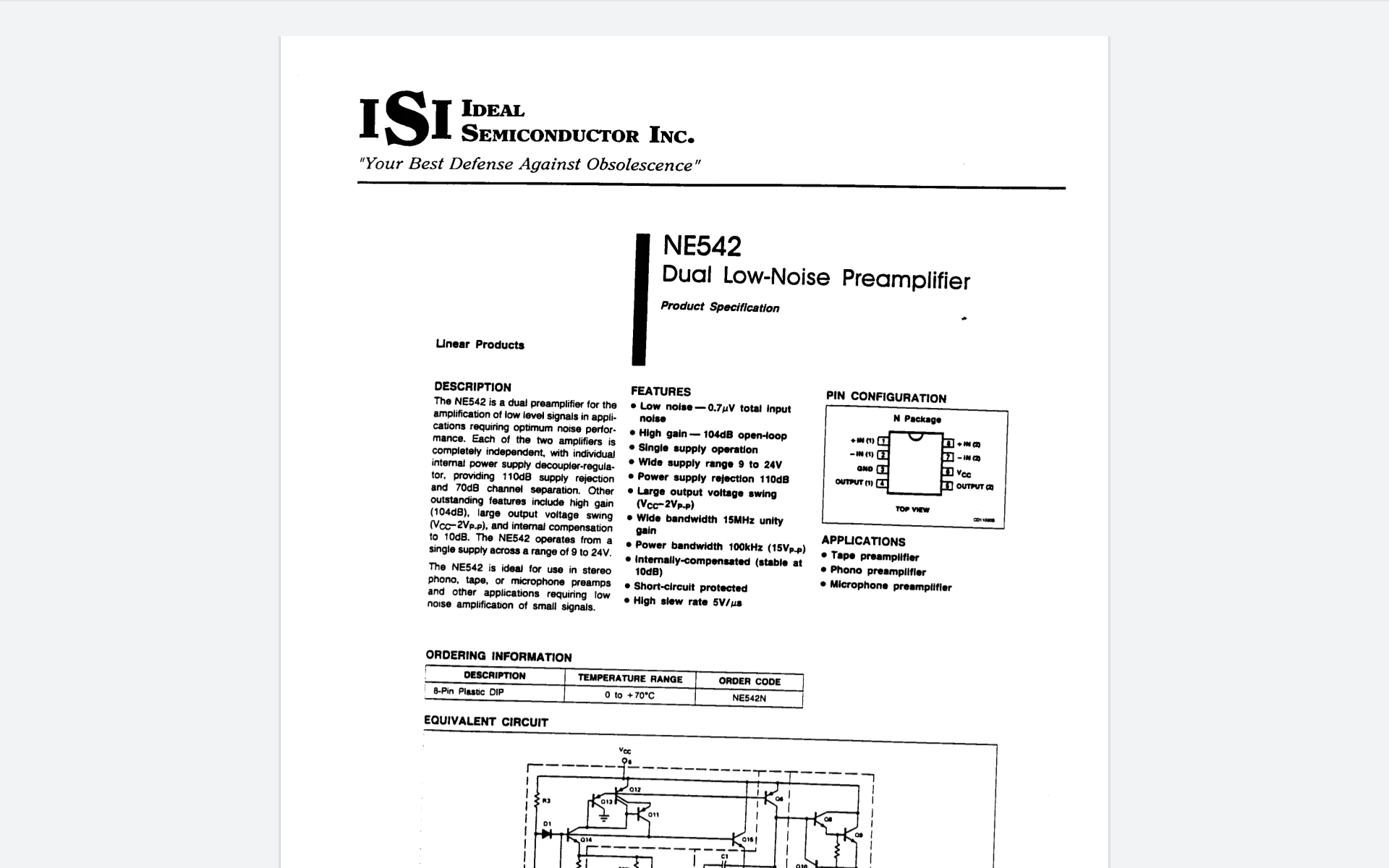

ne542: Support voltage 9-24 V , Supply current max 15 mA. Vad pin out på OP-ampen går till ser man ju i databladet. Med den infon borde det väl gå att att byta till någon modern och bättre OP- amp, eller? Borde väl gå att lista ut vad Phlipsen matar i form av V? Vad bör man tänka på?
Vid byte Op-amp, tror ni man kan höra någon skillnad på ljudet i så fall? Obs nu snackar jag ju inte byta mellan två högpresterande OP- ampar utan ne542 mot en ny modern.

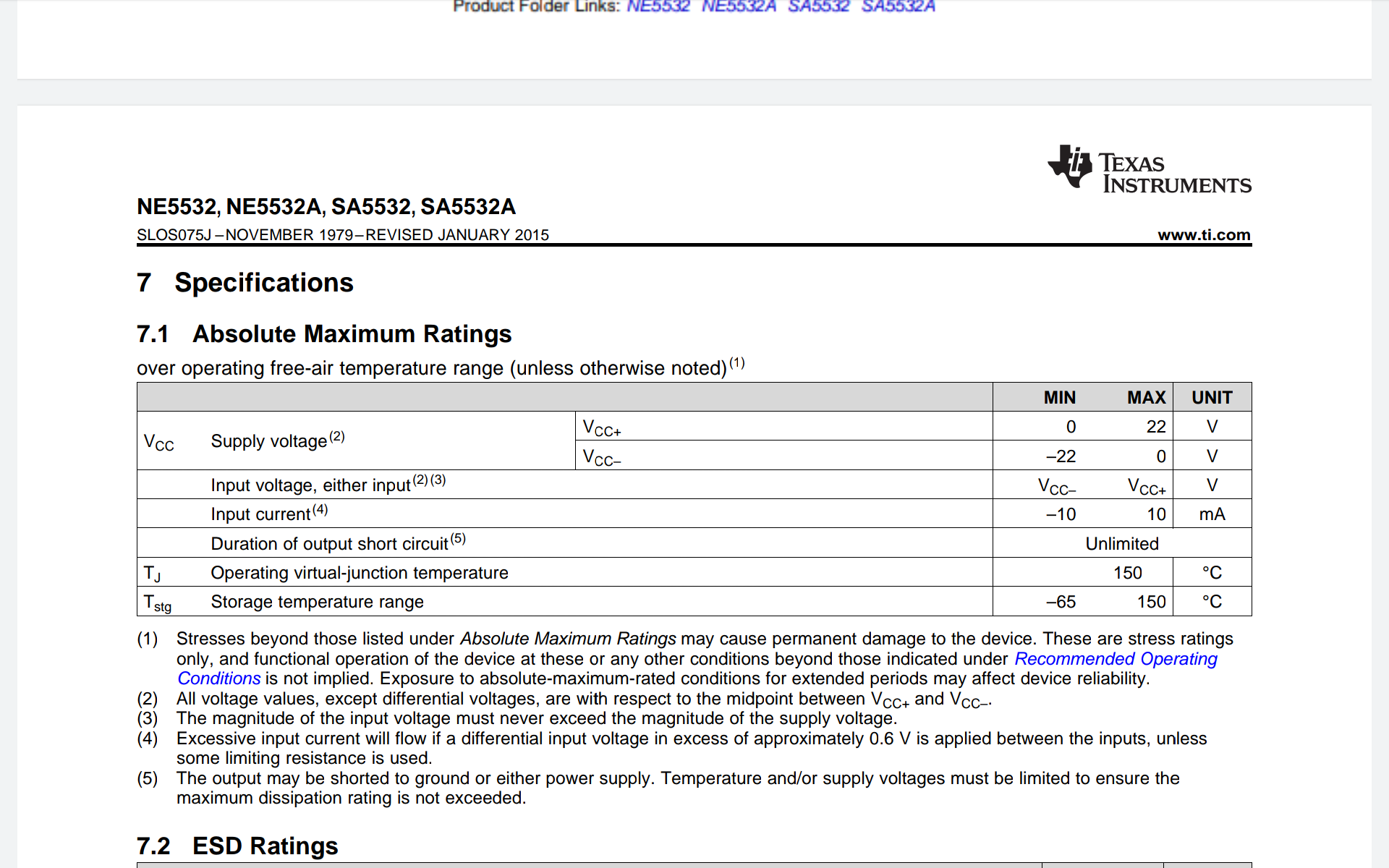

Här OP-amp ne5532:
The 5532 attains lowest total harmonic distortion (THD) in an inverting (shunt-feedback) configuration with moderate gain and moderate signal levels, where the THD does not exceed 0.0005% throughout the audio frequency spectrum.[15] High source impedances inject added thermal noise, but do not affect the THD of the inverting amplifier.[16] Increasing output level to 10 V does not affect performance through most of the audio frequency, except for the octave above 10 kHz where the THD rises to 0.001%.[16] For comparison, the classic μA741 can deliver the rated 0.001% THD only at frequencies below 100 Hz; above the 100 Hz mark the THD continuously increases, reaching 1% at around 20 kHz.[17]
https://en.wikipedia.org/wiki/NE5532
Det var ju lite skillnad i distorsion jmf ne542 så att säga.


Gör inget om receivern går sönder , den kostade typ 50 kr

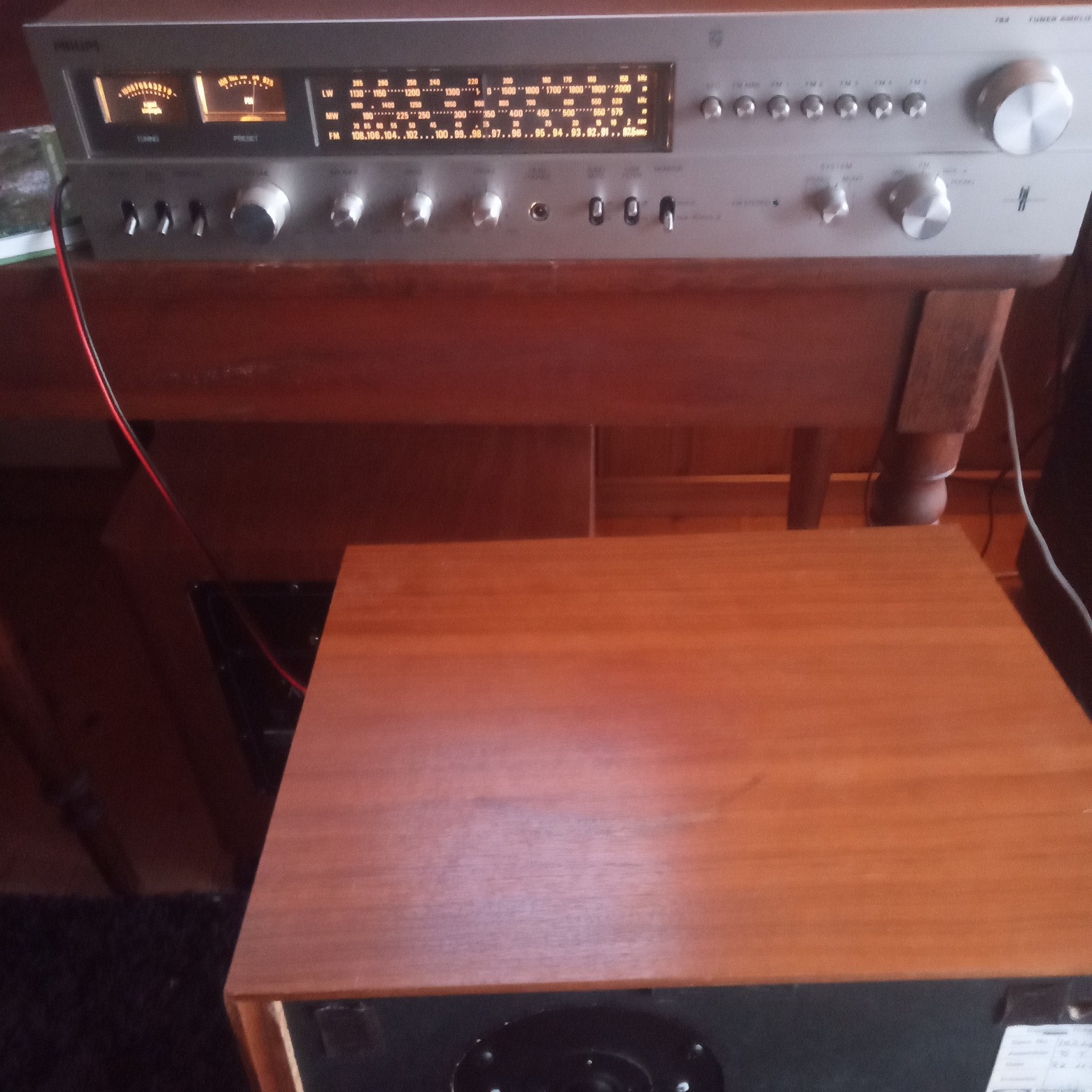

Här är den. Spelat några timmar nu. Den låter ju faktiskt .......inte speciellt bra.

Philips (1).jpg (364.15 KiB) Visad 747 gånger

[RogerGustavsson]

Om jag läst schemat rätt har den inga integrerade kretsar annat än i RIAA-ingången. Resten är diskret byggd.

[Baffel]

Då löste det sig. Det blev ett kortlivat projekt. Tack Roger.

NE542. RIAA? Ser ju ut att ha med FM delen att göra , skit . Det är ju ointressant . RIAA hade faktiskt varit intressant att fixa till.

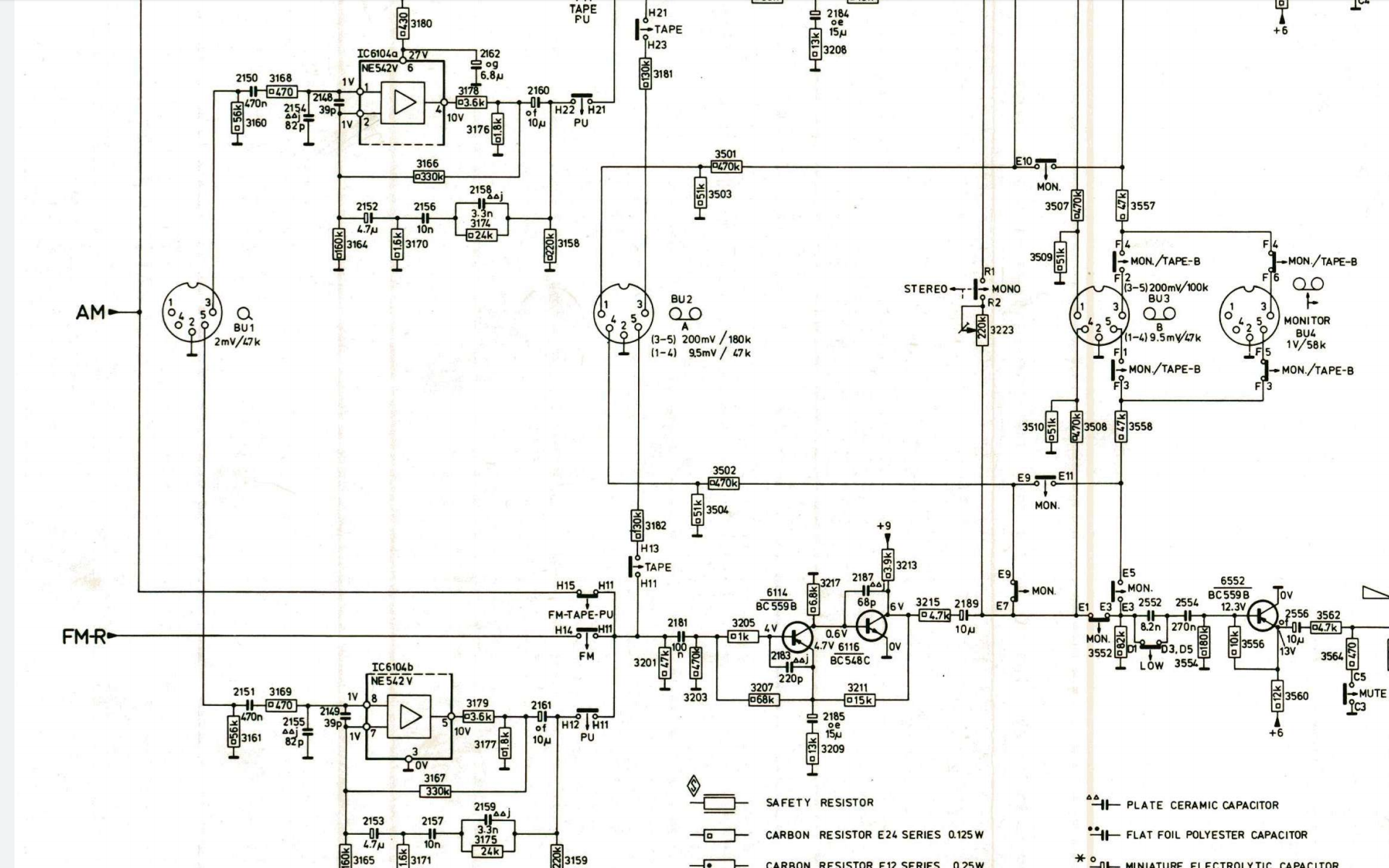

Vänta vad tusan är sammanbundet med vad i det för schemat ?

Edit: Fast å andra sidan . OP-ampen ne5532 har jag ju, ett litet aber bara. Min ne5532 är en dualsexpinnare ,. NE542V heter ju den lilla attans boven. Tre pinnar . Då finns väl....visst självklart en till och de verkar vara ihopbundna. Om jag fattar det rätt.

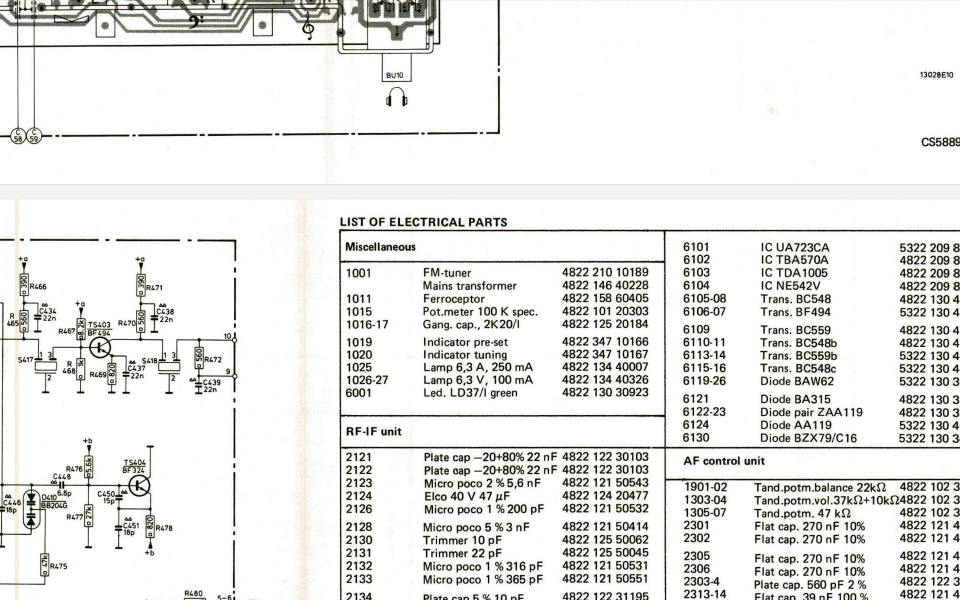

De IC som är i den :

ics (1).png (542.67 KiB) Visad 685 gånger

[Baffel]

Signal från kontaktdonet BU1 och där står även 2mV/47k som är ingångskänsligheten och ingångsimpedansen, typisk vanlig MM-pickup. Fick info om det , tack.

Skippar detta . Har andra förstärkare med RIAA . För mycket pill för att ev. få bättre vinylljud. Fixar till turnerdelen, som såklart jävlas som det mesta med min hifi, sen säljer jag den på Tradera.

...Det är kul när det jävlas .. Har man lite att pilla med. Så länge man får det att fungera, ska jag väl lägga till.
