Isotek Polaris Återuppståndelsen

Inläggav Calleberg » 2021-07-18 22:31

I denna tråd så disekerade jag ett nätfilter.
viewtopic.php?f=10&t=71301

Det är ju en ganska snygg strömlist, men filtreringen visade sig ju vara ganska simpel, speciellt i ljuset av priset och de rent komiska överorden i marknadsföringen.

För ett tag sedan så bestämde jag mig ge strömlisten en liten översyn, kanske kan det inspirera någon.

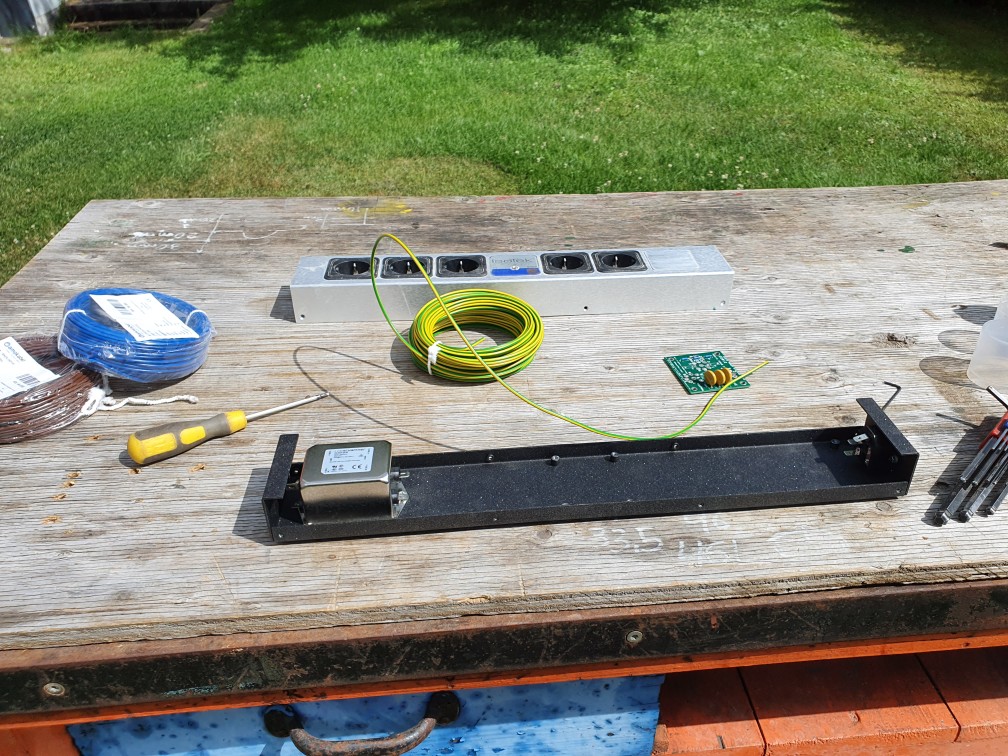

Isärplockat, redo för montage.

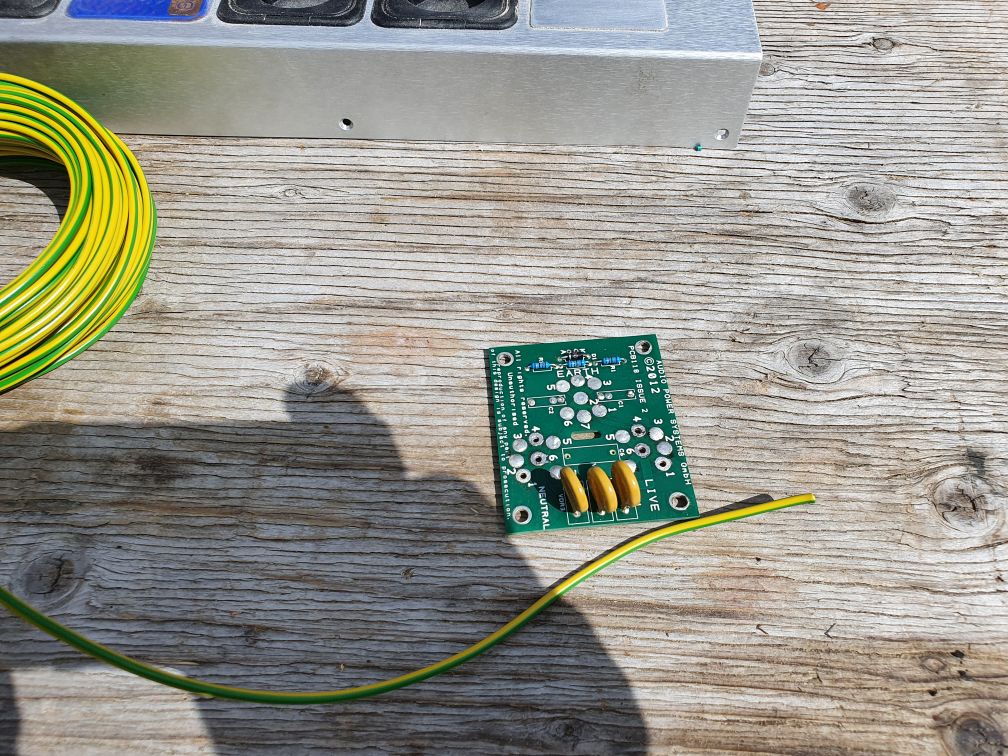

Polaris filtret rensat på allt trams, däremot får överspänningsskyddet som är rätt bra och drivningen av lysdioden vara kvar.

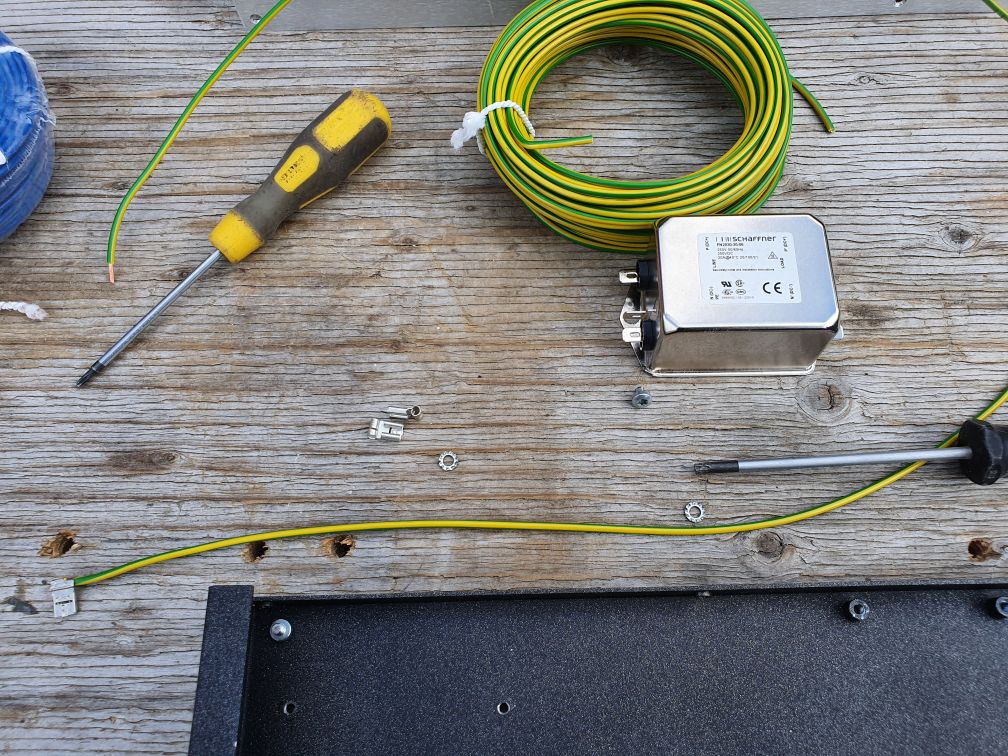

Det nya filtret, ett helt vanligt Schaffner 2030-20-06 EMI filter med filterprestanda vida översigande polarisfiltret. Inuti finns förutom motsvarande komponenter som jag plockat bort från polarisfiltret även ett par rejäla choke drosslar. Pris 390:-

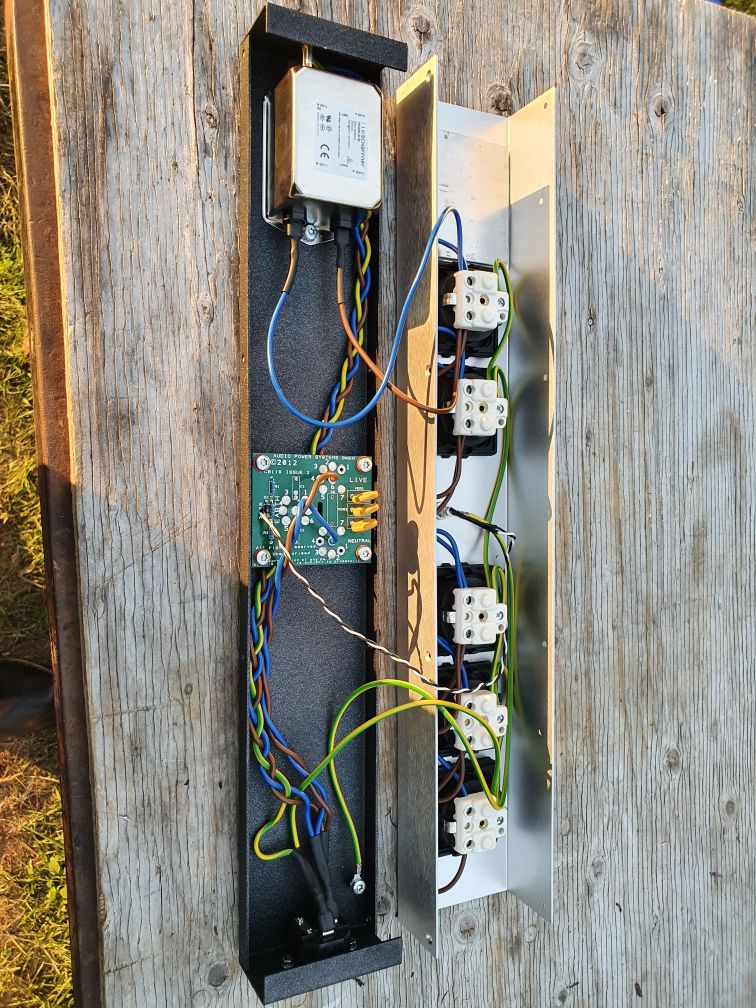

Hopkopplat med vanlig RK, lite mer städat än det ursprungliga råttboet och med stabilare jordning av speciellt locket.
Jag har ochså valt att inte koppla via kretskortet och skulle därför kunna säkra upp till 16A om jag vill.

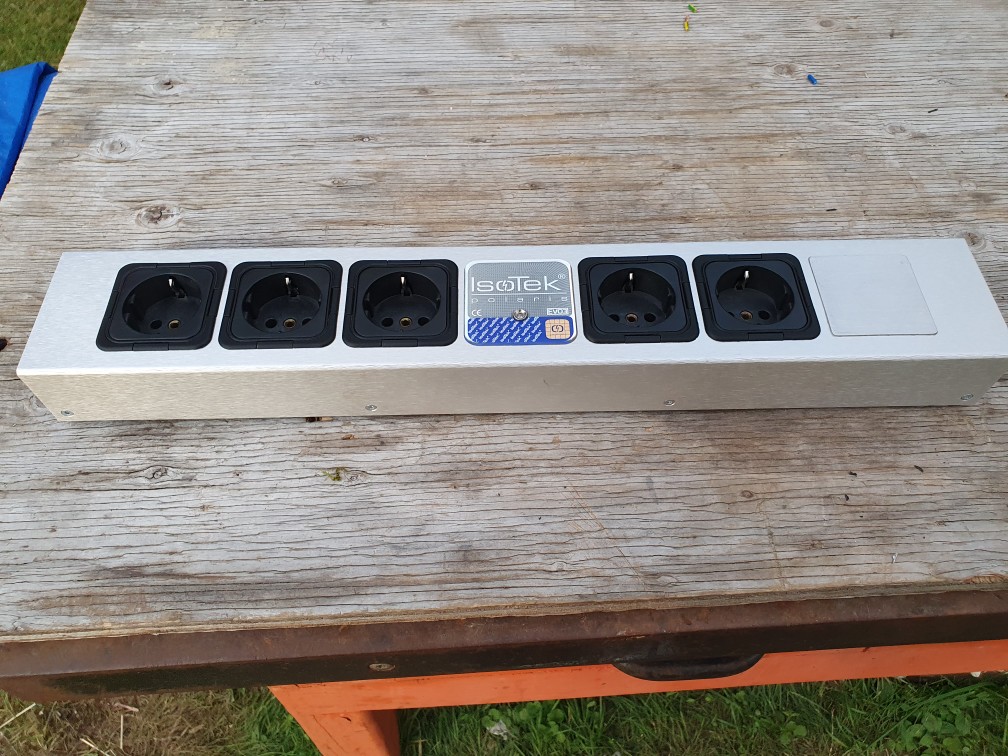

Klart och betalt, ett uttag fick jag offra för att få plats med det nya filtret.
Easy like a Sunday morning...

Användarvisningsbild
hifikg
Mr Clickbait

Inlägg: 20774
Blev medlem: 2011-09-17
Ort: Metropolen Hallstahammar

Re: Isotek Polaris Återuppståndelsen

Inläggav hifikg » 2021-07-18 22:33

Gör en ny logo också, Isotek smäller inte så högt. Längre.
Sitter nöjd :)

Användarvisningsbild
Michael
LEDaren

Inlägg: 4860
Blev medlem: 2005-05-18
Ort: Linköping

Re: Isotek Polaris Återuppståndelsen

Inläggav Michael » 2021-07-20 00:02

Det skall (helst) inte va kablar på varistorerna. Ha, den meningen går inte att förstå... Säger istället så här: Det skall vara separat kabel till och från överspänningsskyddet. Nu är det inte så jätte långa kablar däri, men ändå. Nu kan en strömspik liksom slinka förbi.

Är de tre varistorerna parallell kopplade med varandra?

//Michael

Användarvisningsbild
Calleberg

Inlägg: 675
Blev medlem: 2010-03-06
Ort: Kumla

Re: Isotek Polaris Återuppståndelsen

Inläggav Calleberg » 2021-07-20 00:14

Ja, parallellade varistorer.

Det där med separata kablar går fortfarande inte att förstå, gör ett nytt försök :)
Easy like a Sunday morning...
