MÄTNING GY-MAX4466 mikrofonförstärkare

[exmag]

Jag köpte en GY-MAX4466 mikrofonförstärkare för att se om den är så bra som kommentarsfälten säger. Efter att jag mätt upp den måste jag säga att det inte stämmer.
De som köpt och använder den får ut ljud vid tal i den medföljande mikrofonen och blir nöjda med det. “Den fungerar och jag låter så som jag gör i verkligheten alltså är den bra”, tycks den allmänna meningen vara.

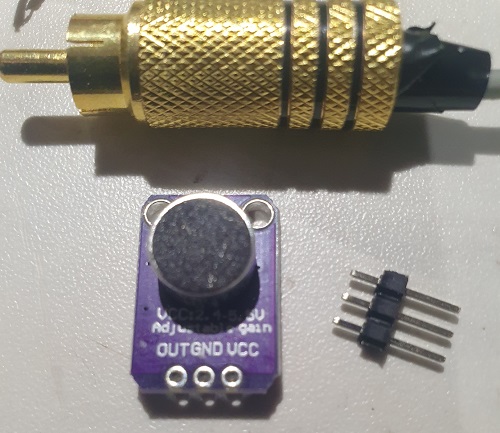

Mikrofonförstärkaren är verkligen liten.

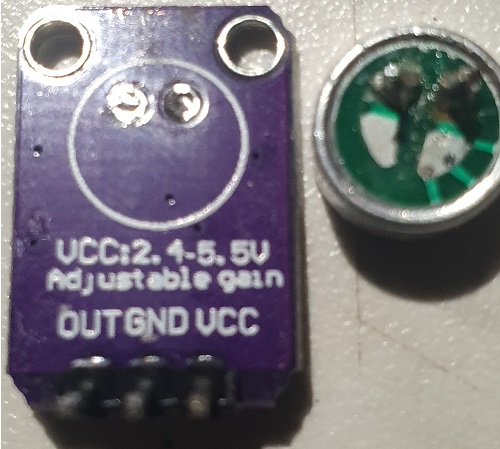

Mikrofonen borttagen.

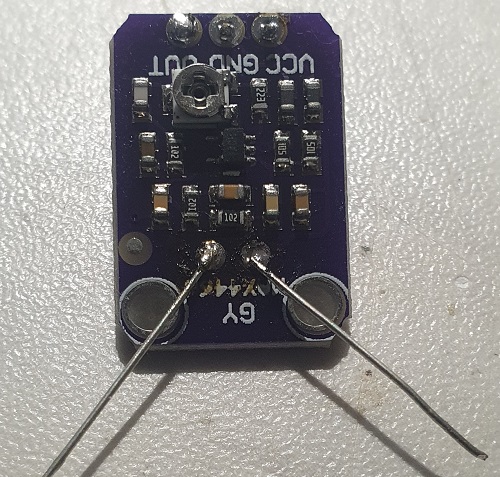

Fastlödning av trådar för att kunna mäta.

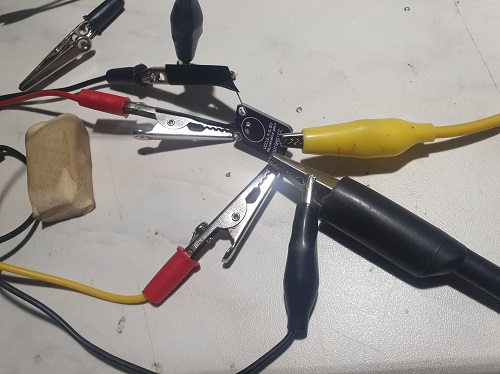

Mätkonfiguration.




Det skall genast sägas att jag fick hålla på länge för att överhuvudtaget kunna mäta denna. Fick använda minsta känligheten på 25ggr förstärkning. I RMAA gick det inte mäta alls. Till slut hade jag gjort ett antal mätningar och dessa bilder är från de bästa resultaten:

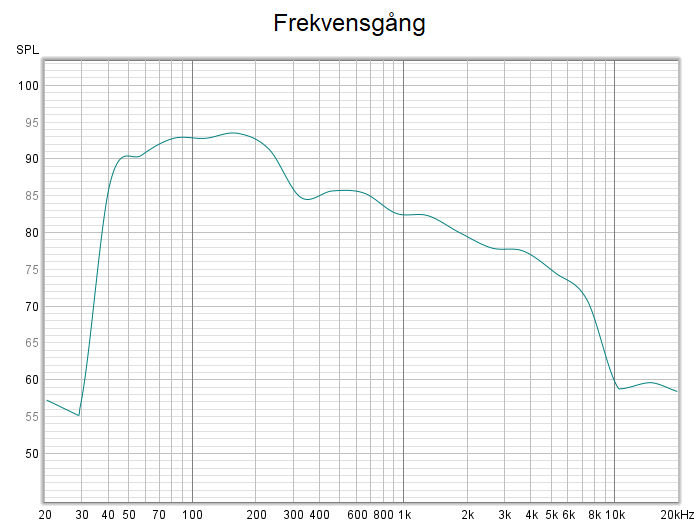

2021-12-19 Frekvens.png (20.44 KiB) Visad 1097 gånger

Går att använda för tal men lägsta frekvenserna borde då filtreras bort. Går inte att använda till mycket annat än för talinspelningar, experiment, hobby osv.

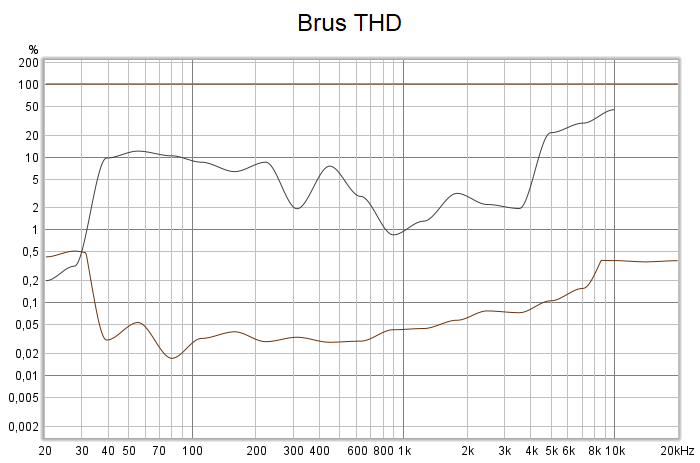

2021-12-19 Brus THD.png (23.14 KiB) Visad 1097 gånger

Brus (röd kurva, underst) är helt ok. Jag hade brum i min mätutrustning när detta gjordes. Denna förstärkare skall filtrera bort brum står det om den och det gör den ganska bra.

THD (svart, överst) är riktigt dålig. Distorsionen ligger mellan 1 och 10%. Från 5khz upp till 10khz ligger disten till och med upp mot 50%.
Slutsats

Denna mikrofonförstärkare är fullständigt oduglig. Kanske skulle den duga till leksaker för barn som behöver mikrofon.
Den var billig, under 20kr, men är inte värt ens det.

[jansch]

Jag köpte en GY-MAX4466 mikrofonförstärkare för att se om den är så bra som kommentarsfälten säger. Efter att jag mätt upp den måste jag säga att det inte stämmer.
De som köpt och använder den får ut ljud vid tal i den medföljande mikrofonen och blir nöjda med det. “Den fungerar och jag låter så som jag gör i verkligheten alltså är den bra”, tycks den allmänna meningen vara.



Mikrofonförstärkaren är verkligen liten.


Mikrofonen borttagen.


Fastlödning av trådar för att kunna mäta.


Mätkonfiguration.




Det skall genast sägas att jag fick hålla på länge för att överhuvudtaget kunna mäta denna. Fick använda minsta känligheten på 25ggr förstärkning. I RMAA gick det inte mäta alls. Till slut hade jag gjort ett antal mätningar och dessa bilder är från de bästa resultaten:

2021-12-19 Frekvens.png

Går att använda för tal men lägsta frekvenserna borde då filtreras bort. Går inte att använda till mycket annat än för talinspelningar, experiment, hobby osv.

2021-12-19 Brus THD.png

Brus (röd kurva, underst) är helt ok. Jag hade brum i min mätutrustning när detta gjordes. Denna förstärkare skall filtrera bort brum står det om den och det gör den ganska bra.

THD (svart, överst) är riktigt dålig. Distorsionen ligger mellan 1 och 10%. Från 5khz upp till 10khz ligger disten till och med upp mot 50%.
Slutsats

Denna mikrofonförstärkare är fullständigt oduglig. Kanske skulle den duga till leksaker för barn som behöver mikrofon.
Den var billig, under 20kr, men är inte värt ens det.

Oj.......Bara en snabb kommentar
Det är inte alls säkert att du kan mäta den på det sättet!

Då elektretkapseln innehåller en FET och då denna är en aktiv del av förstärkaren kan du inte veta vad som händer om du inte har schemat för förstärkaren. Den kan t.ex vara i ett differentialsteg och då blir det helt galet.

Du kan försöka mäta med mikofon inkopplad men det blir i sig också helt fel ...
Leta fram schemat!

[exmag]

Oj.......Bara en snabb kommentar
Det är inte alls säkert att du kan mäta den på det sättet!

Då elektretkapseln innehåller en FET och då denna är en aktiv del av förstärkaren kan du inte veta vad som händer om du inte har schemat för förstärkaren. Den kan t.ex vara i ett differentialsteg och då blir det helt galet.

Du kan försöka mäta med mikofon inkopplad men det blir i sig också helt fel ...
Leta fram schemat!

Ja, jag var inne på det. Hittade inget schema, får rita av kretsarna och göra ett schema själv i så fall.

[exmag]

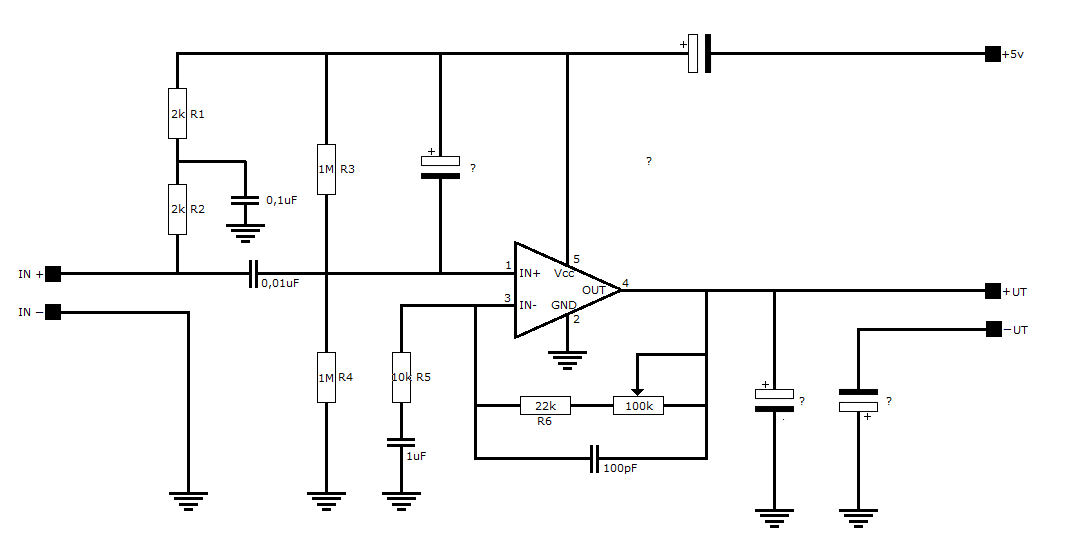

Jag hittade ett kopplingsschema från OP'ns tillverkare. Jag ritade av den och lade till eller drog ifrån hur det ser ut på kretskortet. Jag tittade också på andra som byggt med samma OP och fick fram möjliga värden som GY använder. Här är resultatet:


Där det står "IN" sitter mikrofonen.

Läste på nätet och flera säger att den är "skit" av de som spelar in olika ljud medan de som bara använder den som talmikrofon eller till att klappa händer för att få efterföljande elektronik att tända en lampa eller liknade är nöjda med den.

[rolfzetterberg]

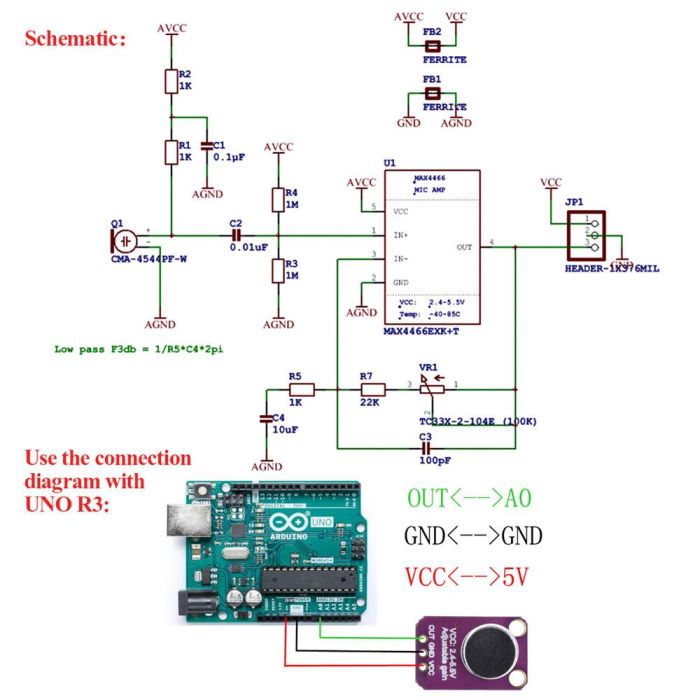

Hittade lite snabbt det här.I text talas det om gain på max 120 ggr eller så och då stämmer det här bättre.
De fyra ellyterna i ditt schema är tyvärr lite fel.

[exmag]

Hittade lite snabbt det här.I text talas det om gain på max 120 ggr eller så och då stämmer det här bättre.
De fyra ellyterna i ditt schema är tyvärr lite fel.

På mitt kretskort finns det:

6 motstånd
8 kondensatorer
1 vridmotstånd

Jag har letat på nätet efter kretsar som har just den mängden och jämfört med mitt kretskort. Då får jag det till mitt schema här ovan.
Jag har tittat på det schemat du postade också och ser att det inte stämmer med den mikrofonförstärkare jag har mätt.

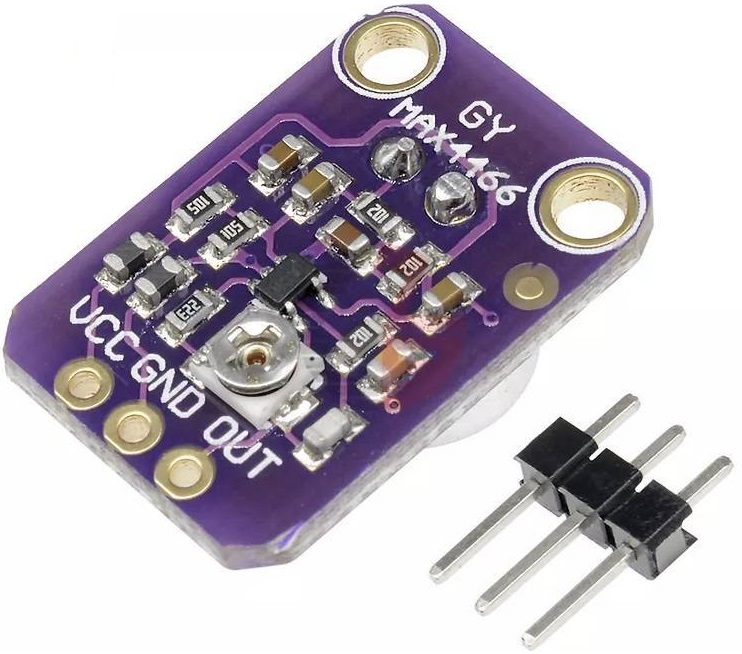

Här kan man se kretsarna på en av nivåerna (finns två):


De komponeter som har siffror är motstånd och de andra är kondensatorer. Dock vet jag inte vilka som är lytar av dem osv.
Jag kan ha satt ett par kondensatorer fel men så är det jag kan se på kretskortet här ovan.
Huvudfrågan är dock, varför mäter den så dåligt?
Är det fel mätmetod eller är den så dålig?
.
.

[exmag]

Tillverkaren heter tydligen "Deeoee" och är Indiskt. På deras hemsida (som verkar vara från 90-talet) finns bara två bilder på ultraljudstvättar.
Tänkte jag skulle hitta kopplingsschema där men gick jag bet på det...
