Nu är jag klar med mina testmätningar för bom och utan bom.

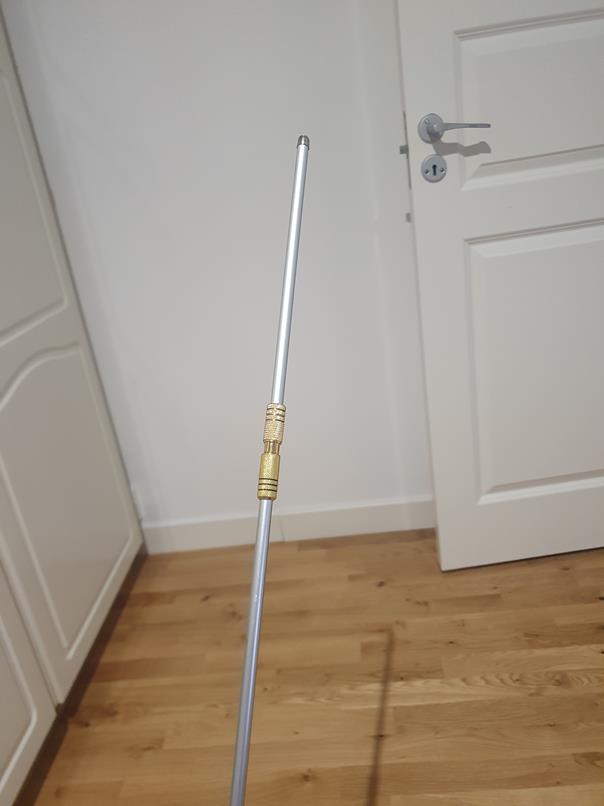

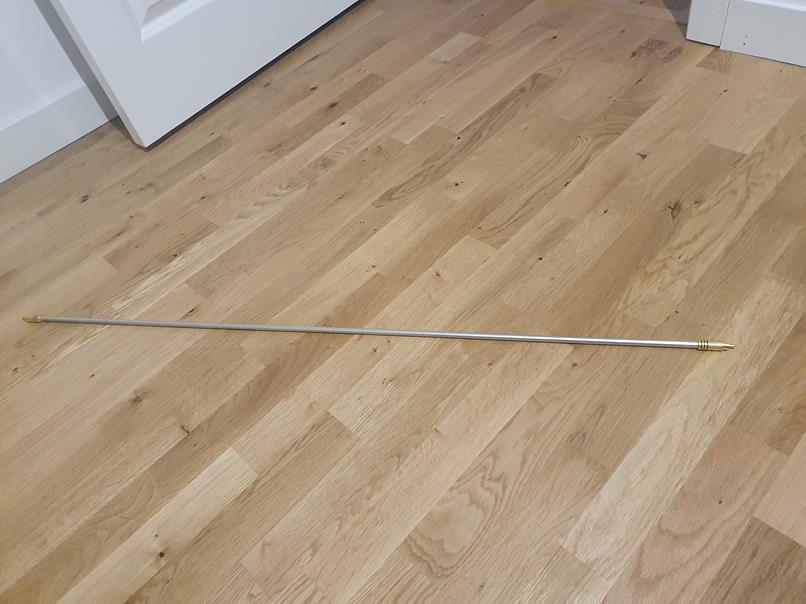

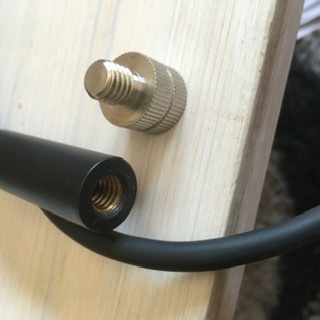

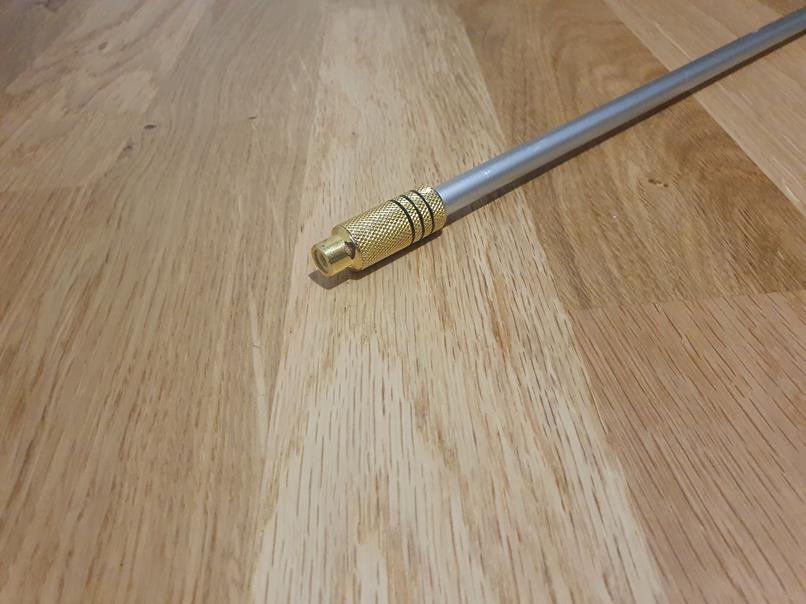

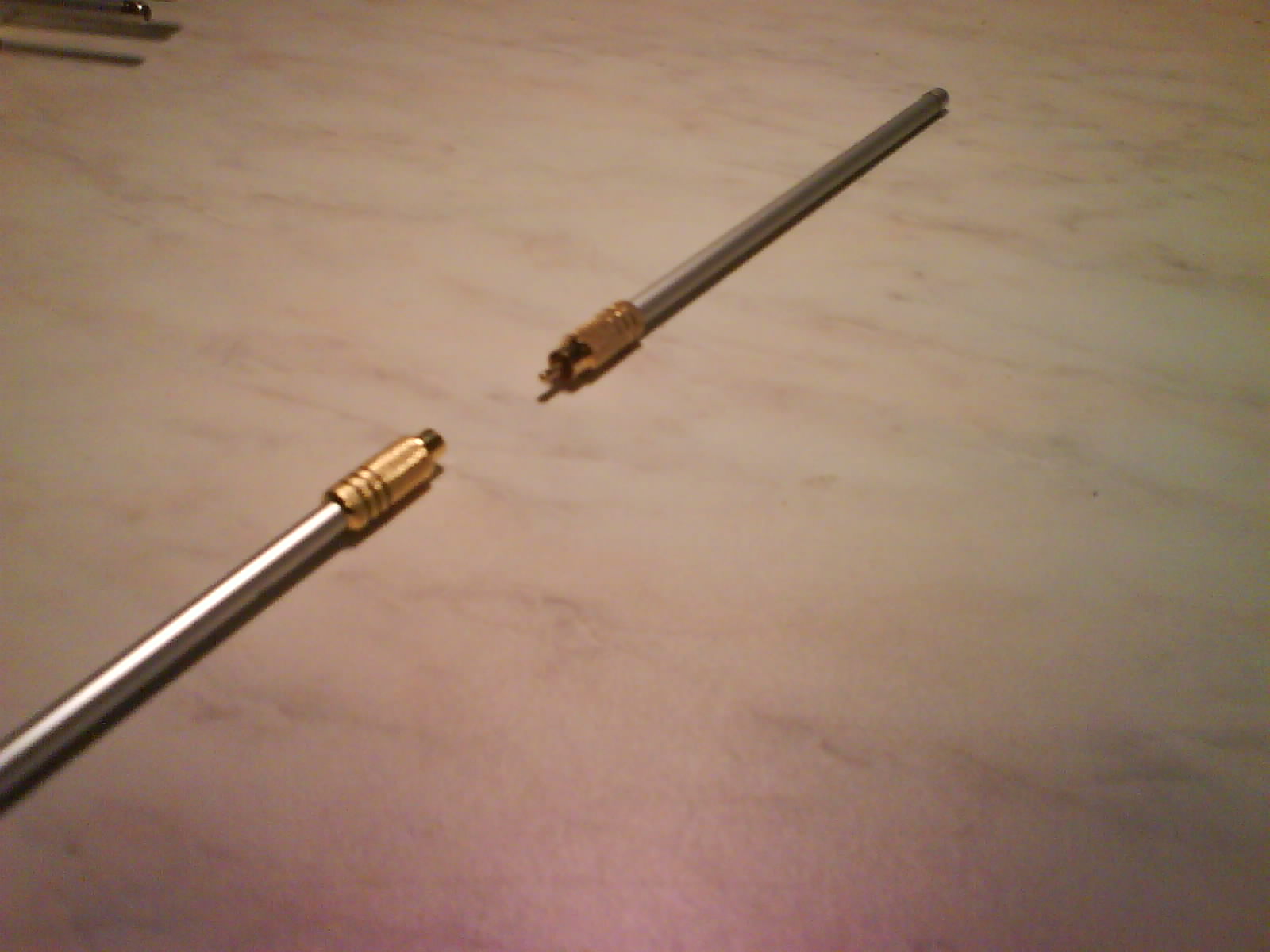

Så här ser det ut rent praktiskt:

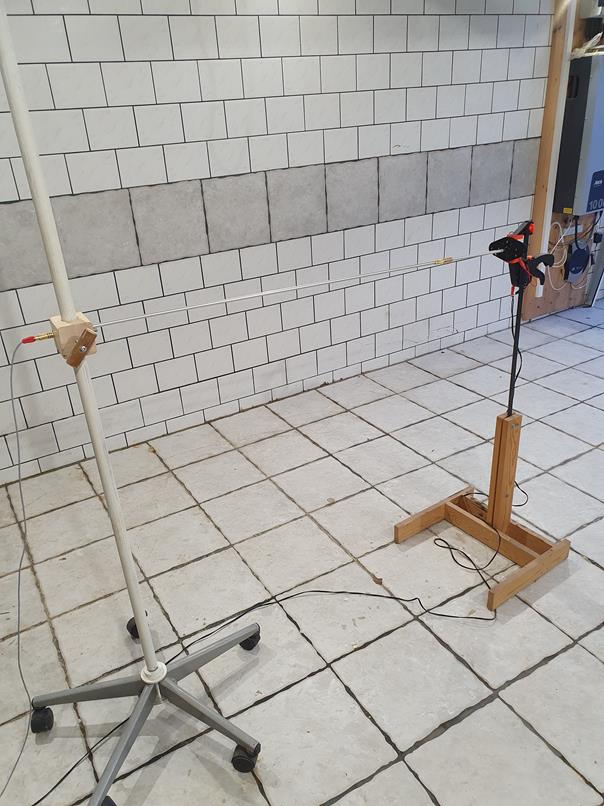

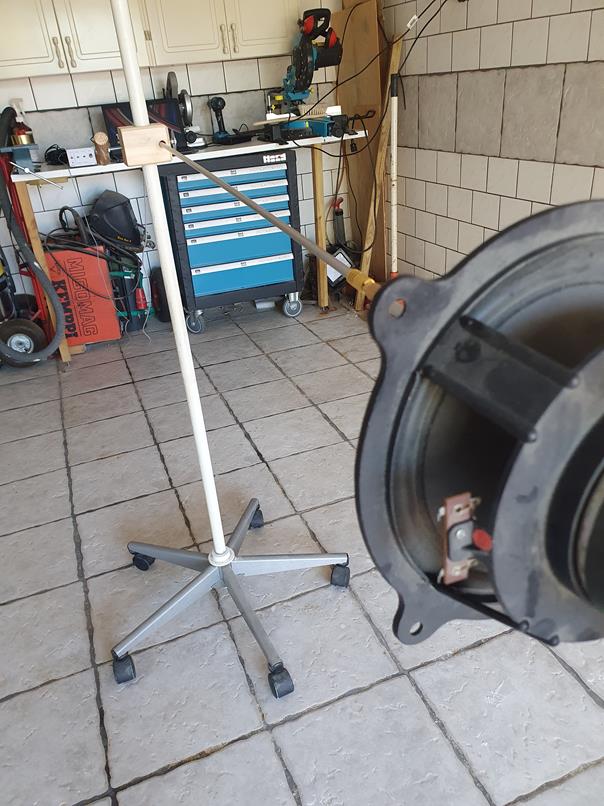

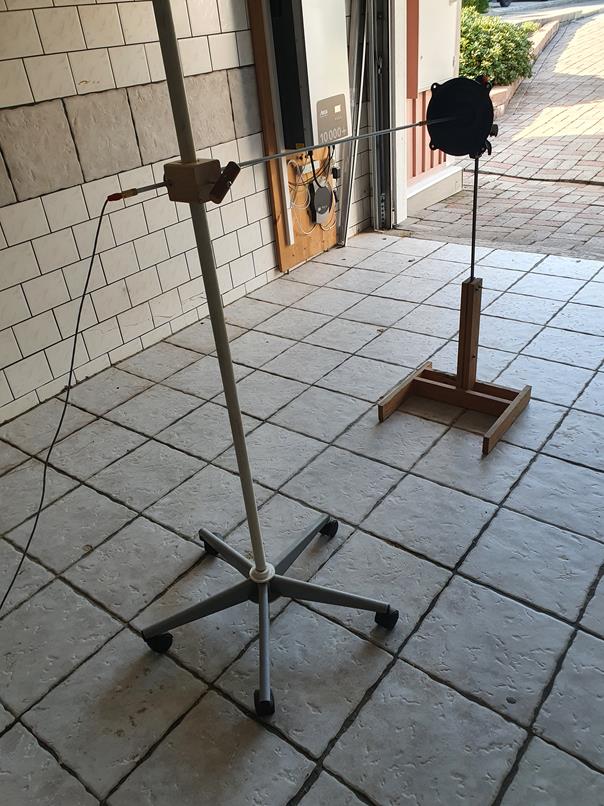

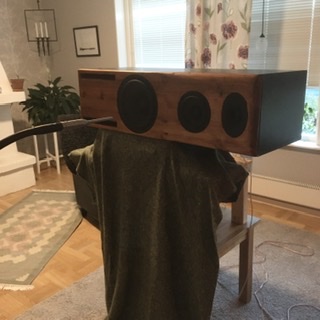

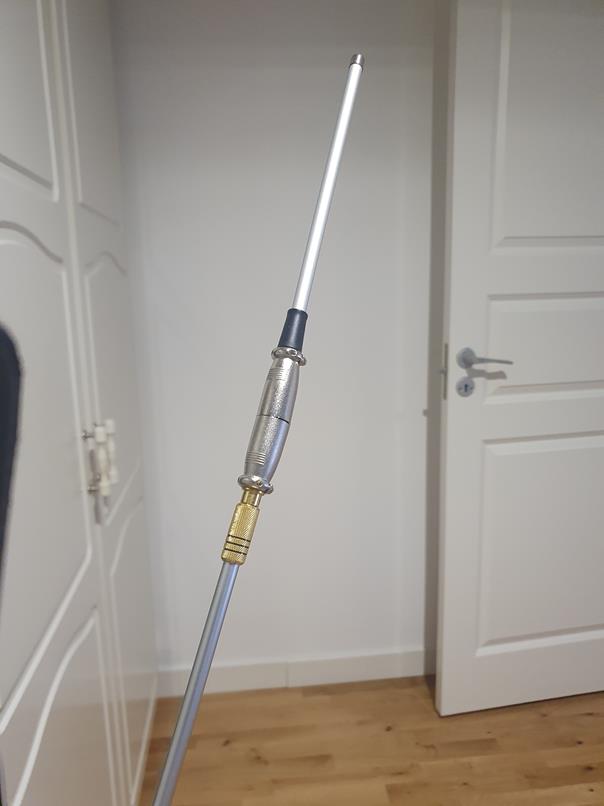

Med bom:
- 01.jpg (89.61 KiB) Visad 9460 gånger

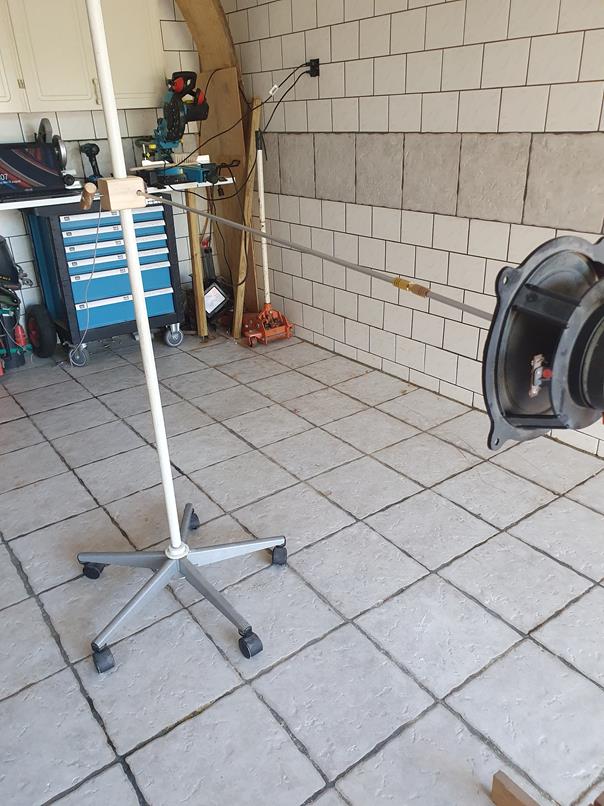

Utan bom men med ett simulerat stativ:
- 07.jpg (78.73 KiB) Visad 9460 gånger
Med detta sätt att mäta började jag med närfältsmätning och flyttade sedan elementet längre bort i flera steg.
Jag använder i dessa mätningar ett diskantelement med ett filter som skär av de lägre frekvenserna. En gardinstång med en arbetsbänk får simulera ett mätstativ. Möjligen kan man ha åsikter om att arbetsbänken kan ge mer reflexer än ett vanligt mätstativ. När dessa mätningar gjordes kunde jag bara få gardinstången att stå upp med hjälp av arbetsbordet. Dessutom har mätstativ ben som är utfällda och en del annat. Jag har också sett att en del som mäter har mätutrustningen alldeles inpå mätstativet.
Nå, nu börjar vi:

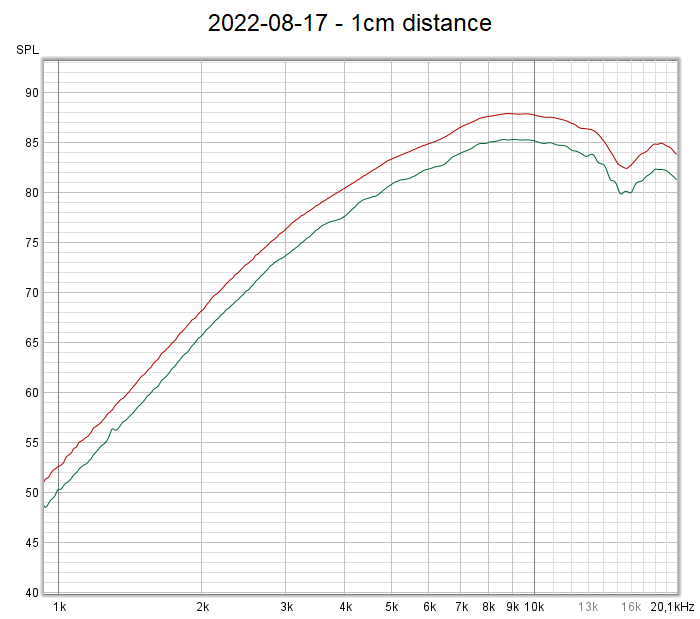

1cm ifrån elementets membran.Den övre kurvan är mätt med bom.
Den undre är mätt utan bom.
Man kan se att den undre kurvan är mer vågig. Alltså påverkas mätningen av att stativet står direkt bakom mikrofonen trots att det är en närfältsmätning.
- 2022-08-17 - 1cm distance.png (27.5 KiB) Visad 9460 gånger

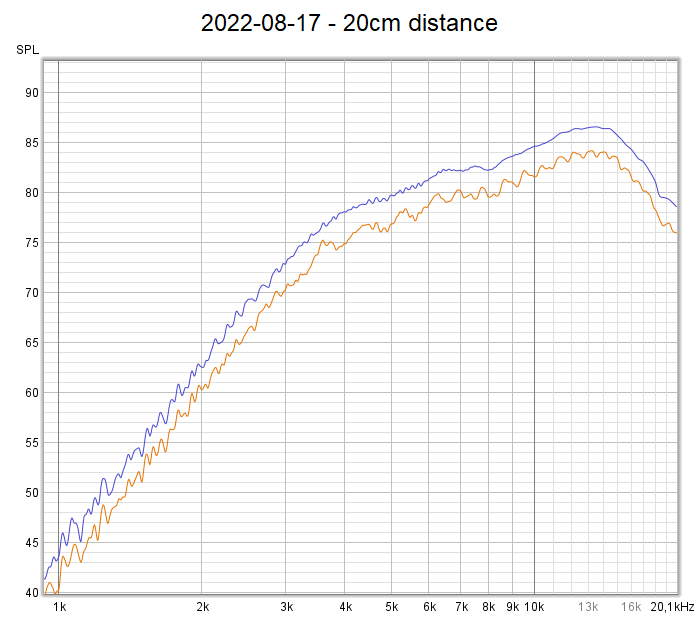

20cm ifrån elementets membranDen övre kurvan är mätt med bom.
Den undre är mätt utan bom.
Vid detta mätavstånd kommer det in en hel del reflexer. Men från ca 7kHz finns inga reflexer. Här ser vi tydligt hur den undre kurvan påverkas av mätstativet från ca 3,5kHz. Den övre kurvan har mätstativet 120cm bort och påverkas inte
- 2022-08-17 - 20cm distance.png (34.46 KiB) Visad 9460 gånger
40cm ifrån elementets membranDen övre kurvan är mätt med bom.
Den undre är mätt utan bom.
Den undre kurvan påverkas av mätstativet från ca 3,5kHz. Den övre kurvan har mätstativet 120cm bort och påverkas inte
- 2022-08-17 - 40cm distance.png (42.83 KiB) Visad 9460 gånger

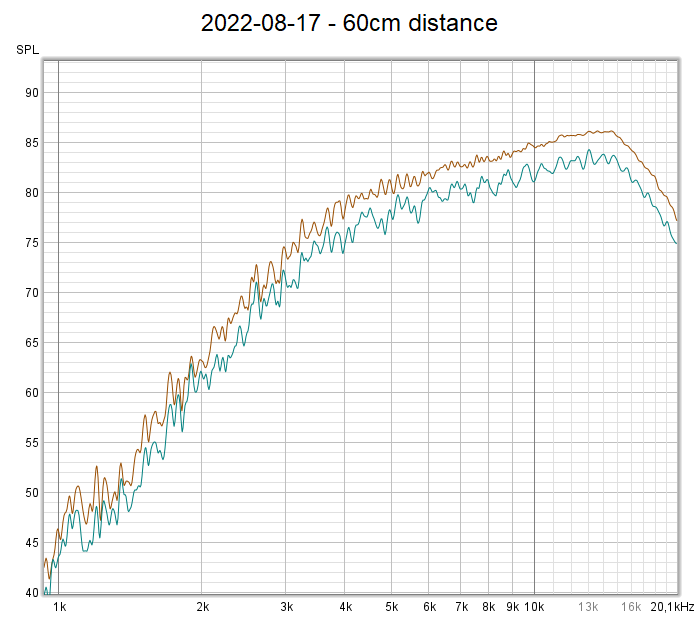

60cm ifrån elementets membranDen övre kurvan är mätt med bom.
Den undre är mätt utan bom.
Den undre kurvan påverkas av mätstativet från ca 3,5kHz. Den övre kurvan har mätstativet 120cm bort och påverkas inte.
- 2022-08-17 - 60cm distance.png (47.88 KiB) Visad 9460 gånger

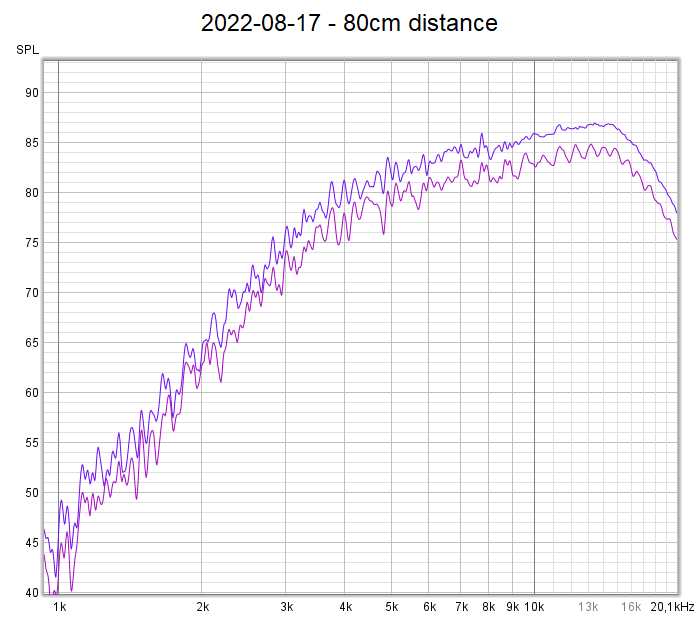

80cm ifrån elementets membranDen övre kurvan är mätt med bom.
Den undre är mätt utan bom.
Den undre kurvan påverkas av mätstativet från ca 3,5kHz. Den övre kurvan börjar nu få in en hel del reflexer men man kan ändå se att kurvorna skiljer sig en hel del ifrån varandra från ca 3,5kHz pga det simulerade mätstativet.
- 2022-08-17 - 80cm distance.png (50.55 KiB) Visad 9460 gånger
100cm ifrån elementets membranDen övre kurvan är mätt med bom.
Den undre är mätt utan bom.
Reflexerna är nu så mycket att man bara kan se mätskillnad mellan bom och inte bom från ca 10kHz. Andra reflexer döljer reflexerna från det simulerade mätstativet under 10kHz.
- 2022-08-17 - 100cm distance.png (51.54 KiB) Visad 9460 gånger

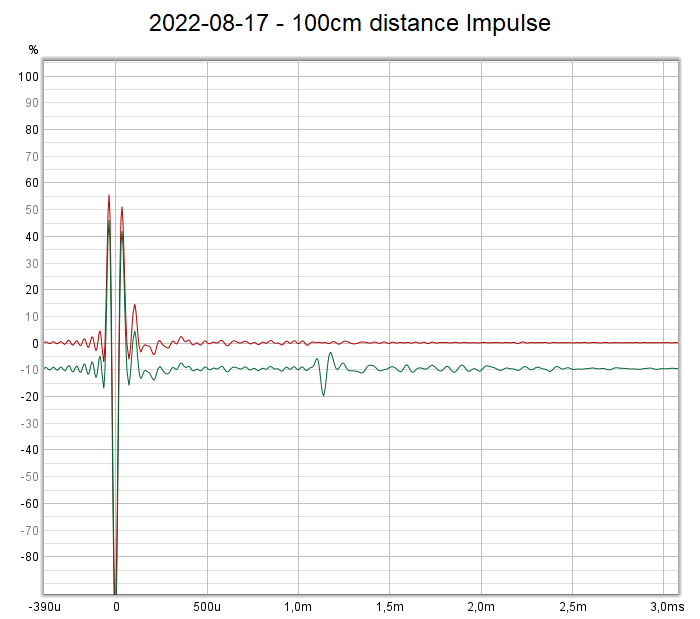

Impuls 100cm ifrån elementets membranDen övre kurvan är mätt med bom.
Den undre är mätt utan bom.
Vi tittar också på impulsen från mätningen 100cm ifrån. Från ca 1,2ms till 2,5ms ser vi stativets påverkan.
- 2022-08-17 - 100cm distance Impulse.png (35.79 KiB) Visad 9460 gånger
SlutsatsMan bör alltid använda en bom efter mikrofonen vid noggranna mätningar annars blir inte mätningarna korrekta.

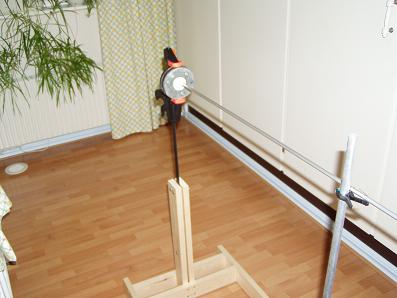

LänkarTroels Gravesen har kommit fram till samma resultat
http://www.troelsgravesen.dk/measurements.htm

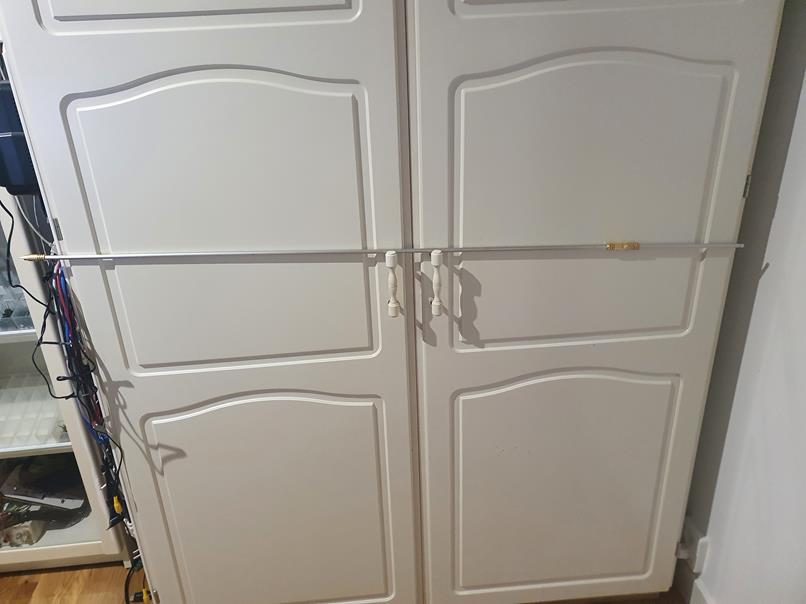

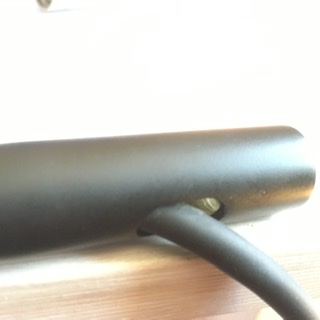

Ett PVC rör och lite tejp
