Lånade ut min Bryston B135 3 till en kompis som kopplade lite tokigt.
Har felsökt och kommit fram till att en 7924CT negativ stabb var trasig.
Beställde en sådan och bytte den men tyvärr verkar skydds dioden på utgången vara trasig, den mäter ca 10kohm åt båda håll.
Det står SG47 på den (kan vara SC47 men tror inte det).
Den mäter 4*2*2 mm
Ser ut så här (liknande bild från nätet)


Hittar tyvärr inte just SG47 på nätet.

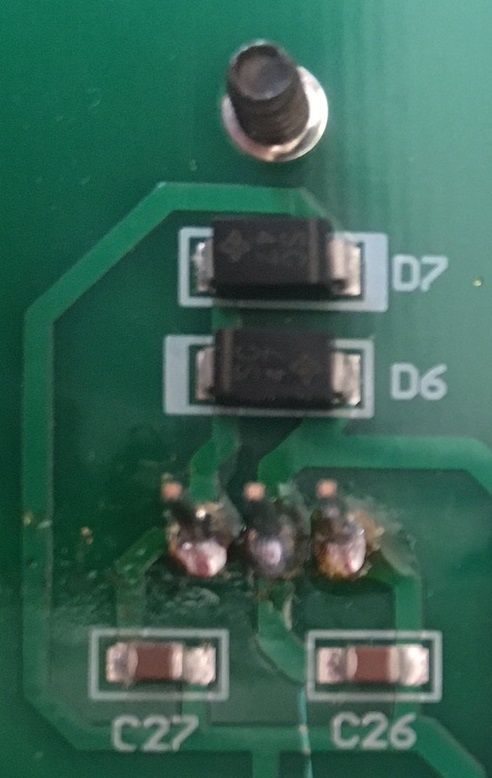

Så har ser der ut i steget


Schema mässigt ser det ut så här, båda dioderna är samma (Dioden vid pilen som gäller)


Symbolen på dioden verkar vara Vishay, hittade denna info om deras dioder med SG i beteckningen


Har någon tips om vad det kan vara för diod så skulle det uppskattas enormt.

[BobHallon]

goddagens

https://e2e.ti.com/support/power-manage ... protection

enda ref om sg4 diod nånting schottky i lös text i sammanfattning google sökning, vidareklickning ingenting. förutom mouser etc listor om kondensatorer o ntc motstånd, (om schottky lägre framspänning än vanliga 1n400x så mindre effekt i den när aktiv vid avslag av kretsen .)
om 1n400x får plats bör den nog funka om man ska tro på ti data blad
mvh magnus

[RMA]

goddagens

https://e2e.ti.com/support/power-manage ... protection

enda ref om sg4 diod nånting schottky i lös text i sammanfattning google sökning, vidareklickning ingenting. förutom mouser etc listor om kondensatorer o ntc motstånd, (om schottky lägre framspänning än vanliga 1n400x så mindre effekt i den när aktiv vid avslag av kretsen .)
om 1n400x får plats bör den nog funka om man ska tro på ti data blad
mvh magnus

Tack för länken. Lite som jag misstänkte att en vanlig 1N4001 fungerar bra, har kollat vidare och kommit fram till att SG47 mest troligt motsvarar en S1G diod vilket är en standard likriktar diod.

[jansch]

Det funkar säkert med "vad som helst".
Dioden skall ju bara se till att hålla nere backspänningen över reglerkretsen när/om utspänningen från reglerkretsen blir högre än inspänningen vid avslag.
Kondensatorn på utgången kan ju annars "hålla kvar" spänningen och därmed förstöra reglerkretsen med backspänning.

Detta kräver ju inte varken en snabb diod eller en diod med speciellt låg framspänning, bara den tål reglerkretsens inspänning - anser jag...

[jansch]

oj, såg nu att du pekade på andra dioden.
Den är nog till för att skydda mot felkoppling (polvändning) och då flyter ju rejält med ström i den om kapacitet finns.

[RMA]

oj, såg nu att du pekade på andra dioden.
Den är nog till för att skydda mot felkoppling (polvändning) och då flyter ju rejält med ström i den om kapacitet finns.

Stabben var kortsluten så dioden har nog fått ta en smäll.
