Dags att klona! (OA52)

[-Roger-]

Så har jag äntligen fått tummen ur. Har gått och värkt på att bygga mig ett par OA52 kloner ända sen jag läste om OA52LE-uppgraderingen. Har gillat OA52 sen första gången jag hörde dem nere hos Mr Dirty i Kristianstad för en hel del år sedan...

Det finns en hel drös med trådar om OA51-kloner men inte särskilt många om OA52 så jag tänkte försöka få med alla moment så får ni hojta till när jag gör något galet!

Tanken är att bestycka dem med OA52LE element och filter men det är en stund kvar innan jag är där, har inte skickat någon beställning än. Skall först och främst se om jag lyckas få till lådan vettigt, det är en del vinklar att såga till!

Har laddat ner ritningarna som avr7000 lagt upp och läst de flesta trådarna om OA52-kloner men det lär säkert bli en del funderingar längs vägen.

Nåväl, dags att skrida till verket!


Sågade till sidorna i bordssågen och fräser här försänkningen för bottenplattan.


Fräser försänkningen för listen som håller topplattan.


Torrsimmar passformen.


Limmar ena lådan med egentillverkade klossar för att få till passformen i hörnen bra. Lite orolig för att de är fastlimmade på lådan för alltid nu. Första lådan får torka till i morgon innan jag lossnar spännbandet.

[lemmts]

Kul projekt! Lycka till.

[Maccis]

Stora lyckönskningar!

Skall bli stort nöje att följa detta projekt.

[schmutziger]

Jättekul! Kör på! Och lycka till!

[-Roger-]

Hmmm, skulle nog fräst ut för basröret innan jag limmade ihop lådan... Nåja, det är lösbart! Nån som har ett bra tips på var man köper rör med innerdiameter runt 60 mm? Verkar inte helt enkelt att hitta efter att ha surfat runt en stund..

/Roger

[schmutziger]

Hmmm, skulle nog fräst ut för basröret innan jag limmade ihop lådan... Nåja, det är lösbart! Nån som har ett bra tips på var man köper rör med innerdiameter runt 60 mm? Verkar inte helt enkelt att hitta efter att ha surfat runt en stund..

/Roger

Störigt
Ring John Larsen o fråga om han har kvar något, han är fantastiskt trevlig och hjälpsam!

[Jocke]

Kul projekt!

[rampitsch]

Lycka till!

Och kommer följa med stor nyfikenhet!

//Rampitsch

[-Roger-]

Dagens övningar bestod i att såga till några fler bitar och börja limma ihop ovandelen.


Torrsimmar dagens skörd av träbitar.


Har valt att kexa ihop delarna, märker ut var kexen skall sitta.


Knepiga former att sätta i spänn, det går åt en del limknektar...

[Nattlorden]

Fint. Hoppas du inte limmat fast knektarna bara.

[hifikg]

Vad duktig du e
Stig ler nog i sin himmel.

[bassman]

Heder och respekt till Roger som ger sig på denna knepigt utformade högtalare!

Kul att du plåtar och delar med dig, tumme upp

[Eri]

Trevligt bygge.

[Erik_Johansson]

Tips för att inget ska fasta: Lägg plastfolie (typ gladpack) imellan.

/Erik

[lennartj]

Du glömmer väl inte at ta upp hålet i topp-plattan innan du limmar fast den?
Först blev jag förskräckt när jag såg den översta bilden,
men längre ner stod det som väl var "torrsim".

[tct98]

Imponerande. Kul att du ger dej på OA52.
Försökte hitta AVR 7000 ritningar, kanske finns en länk ?
Håller tummarna för att det dyker upp en detaljerad byggbeskrivning när du gått i mål.

[-Roger-]

Limmat ihop topp och botten på ena högtalaren idag, blev rätt okej när jag väl fått allt i spänn.

Tips för att inget ska fasta: Lägg plastfolie (typ gladpack) imellan.

Japp, både plastfolie och bakplåtspapper funkade kanon!

Du glömmer väl inte at ta upp hålet i topp-plattan innan du limmar fast den?

Nä, det skall jag försöka komma ihåg. Jag hade en fräsjigg till överhandsfräsen innan för att fräsa runda hål men precisionen var sådär så jag klurar på att få till en bättre, därför har jag inte fräst några hål än.

Försökte hitta AVR 7000 ritningar, kanske finns en länk ?

Japp, de finns här:

http://user.faktiskt.io/avr7000/dr/pdf/

[marcusssfl]

fint bygge!

[lennartj]

Du glömmer väl inte at ta upp hålet i topp-plattan innan du limmar fast den?

Nä, det skall jag försöka komma ihåg. Jag hade en fräsjigg till överhandsfräsen innan för att fräsa runda hål men precisionen var sådär så jag klurar på att få till en bättre, därför har jag inte fräst några hål än.

Ok, så länge du inte limmat triangelbitarna som bildar hörnet går det förhoppningsvis att komma åt att fräsa hålet...

[-Roger-]

Har inte hänt så mycket nytt, jobbar på att sätta ihop den andra högtalaren på samma sätt som den första. Upptäckte att jag limmat sidotriangeln fel på första högtalaren. Gör om, gör rätt...

[KentLindqvist]

Hittade denna nu! Stort lycka till! (Här skall mumsas popcorn och tryckas på F6!)

[-Roger-]

Det regnade ordentligt idag när jag tänkte vara ute och såga till fler bitar så det har inte hänt så mycket på sistone.


Testar storleken inomhus, de skall förhoppningsvis inte stå här sen...

Har iallafall limmat ihop den andra högtalaren så att jag kommit lika långt med båda och sen har jag rättat till fadäsen med den felvända sidotriangeln på den ena högtalaren. Topplattan är inte ditlimmad på vänstra högtalaren, bara ditlagd.

Har funderat lite på vad som skall göras härnäst och tänkte mig följande arbetsgång i monteringen:

* stödlister till topplattan
* Interna krysstagen
* Botten
* Basreflexröret
* Lägga i dämpmaterialet
* Ta hål i topplattan
* Topplattan
* Bafflarna
* Ramen för dämpvingarna

Tankar kring det?

[tvett]

Vad har du för plan för att kapa baffelns vinklar?

[Nattlorden]

Om du tar hål i topp-plattan så lär du inte glömma det i alla fall.

[-Roger-]

Vad har du för plan för att kapa baffelns vinklar?

Har en ritning där vinklarna är uträknade och sågar ut baffeln med en bordsåg. Dubbelkollar med en smygvinkel...

[tct98]

Det här såg så roligt ut att jag var tvungen att prova bygga ett par själv. Tidigare erfarenhet är ett par OB51 som i jämförelse är en "bananlåda" att bygga.
Införskaffade en bordsåg och fräs och stapplade igång. Gick åt lite tid att lära sej hur verktygen fungerar men nu börjar det flyta på.
Modifierar originalet lite med att ha en löstagbar botten för att komma åt att göra ändringar i dämpning och rör.
Så här långt har det framskridit.

[-Roger-]

Snyggt!

Mitt bygge lever också även om det inte hänt så mycket på sistone, jag sågade till bafflarna men fick inte till precisionen så jag får göra om dem. Hasr kollat runt lite på nätet och hittat tips på hur man använder sin bordssåg på massa finurliga sätt. Lite knivigt att få till bra mothåll när man skall såga en trekant med fasade kanter...

Nu har det blivit lite husrenoverande ett tag men snart skall jag ta tag i högtalarbyggandet igen!

/Roger

[tct98]

Det var därför jag började med lådan. Kan väl erkänna att jag "fasar" för bafflarna. Tar tacksamt emot tips. Planen är try and error.

[tct98]

Har själv aldrig hittat någon bild på hur en OA 52 ser ut inuti.
Här kommer ett par.
Basröret fick jag med när jag köpte mina OA51LE2. Verkar vara rätt dimension för det passar perfekt i håltagningen.





Efter lite avrundning av hålen i väggarna blev det så här.

[johannesk]

Angående att få till en baffel med besvärliga vinklar utan avancerad såg eller jig så..

när jag byggde mina oa52kloner så använde jag sticksåg. Bladet får glida längs med två metall stycken som spänns fast ovan och under MDF skivan. Skivorna spänns fast i arbetsbänken så att kanten som skall fasas sticker ut någon cm från bänken.
Det går åt några sågblad men dom finns billigt på tex biltema. Ritningen limmas på MDF:en. Som guide funkar lite tjockare metall bäst men även en gammal fogsvans kan funka. Det låter kanske grovt och är en nödlösning men det har fungerat över förväntan både när jag byggde mina mini52:or och oa52kloner.

[tct98]

Tack för tipset johannesk men det vore väl tusan om det inte skulle gå med en bordsåg. Gäller bara att veta hur.
Googlade på att såga vinklar och fick ett tips som jag testade och det visade sej vara kanon på trekantiga bitar.



Skruva fast en passbit som sköter styrningen mot parallellanslaget på sågen.



Den färdiga baffeln efter mycket mätande.



Passformen var perfekt. Lite underligt mot bakstycket.



Alla bitar ihoptejpade.
Känner att jag är värd ett par pilsner nu !

[tvett]

Snyggt jobbat med vinklarna!

[-Roger-]

Snyggt! Precis samma metod som jag tänkte använda.

/Roger

[Nattlorden]

Jävlar i havet... Det där är nästan rocket science...

[Jocke]

Snyggt!

[johannesk]

Ser fint ut. Bakstycket och "stolparna" är väl för höga? Men det är väl bara att kapa lite med sågen. Eller vänta lite.. sitter inte sidotriangeln åt fel håll?

[tct98]

"Ser fint ut. Bakstycket och "stolparna" är väl för höga? Men det är väl bara att kapa lite med sågen. Eller vänta lite.. sitter inte sidotriangeln åt fel håll?"

Har kollat och allt är rätt enligt ritningarna. Dessa är hämtade från AVR7000. Vet inte vilken status dom har.

Blir nog att kapa bakstycket i linje med baffeln och korta av stolparna. Sidostycket stämmer med baffeln och det tätar perfekt vid baffelns spets mot sidostyckena och stolpen.
Ska kolla om det finns uppgifter om stolparnas längd någonstans.

[lennartj]

Ditt hörn ser lite skumt ut.
Du har väl inte gjort hela baffeln i dubbel tjocklek?
Då stämmer inte vinkeln och då blir övre hörnspetsen fel.

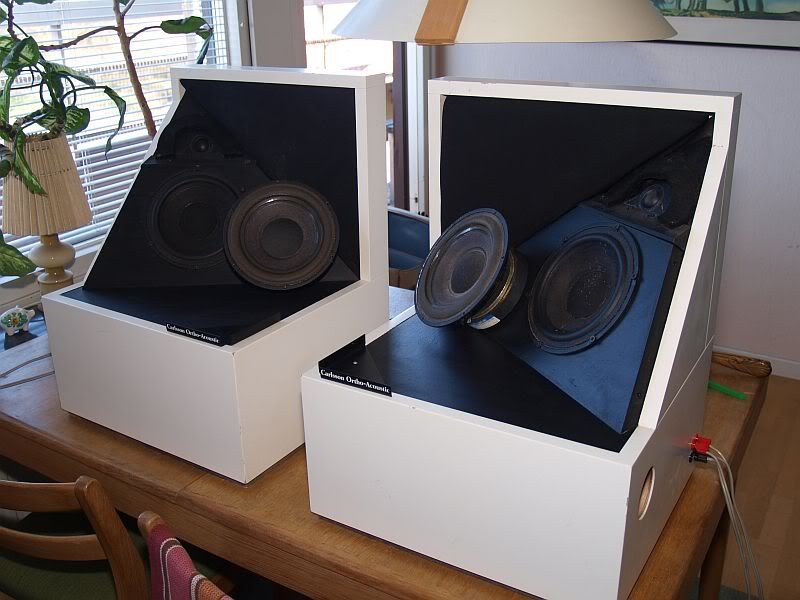

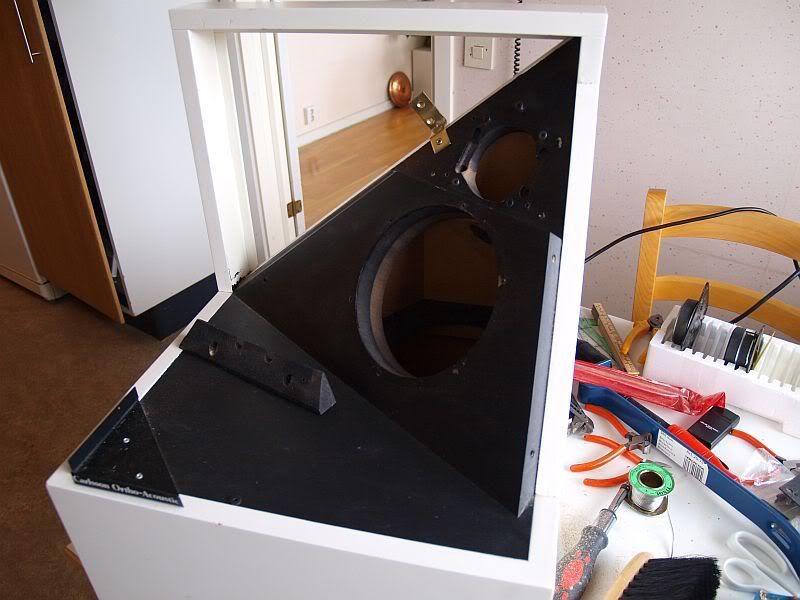

Bifogar några bilder på S/N 367 när jag gjorde om dem till Larsen Edition:



Bilden nedan är nog bäst

[tct98]

Tack för bilderna lennarttj. Nej baffeln är i 19mm MDF. Kommer ju till en extra baffel för baselementet som är 22mm. Kan du hjälpa mej med ett mått på höjden på ramen från lådkanten ?
Nu ser jag att sidostycket är rätt men bakstycket och stolparna verkar vara fel. Hörnspetsen ska gå till undersidan på ramtoppen och vara i kant med sidostyckena.
Blir att såga lite till idag

[lennartj]

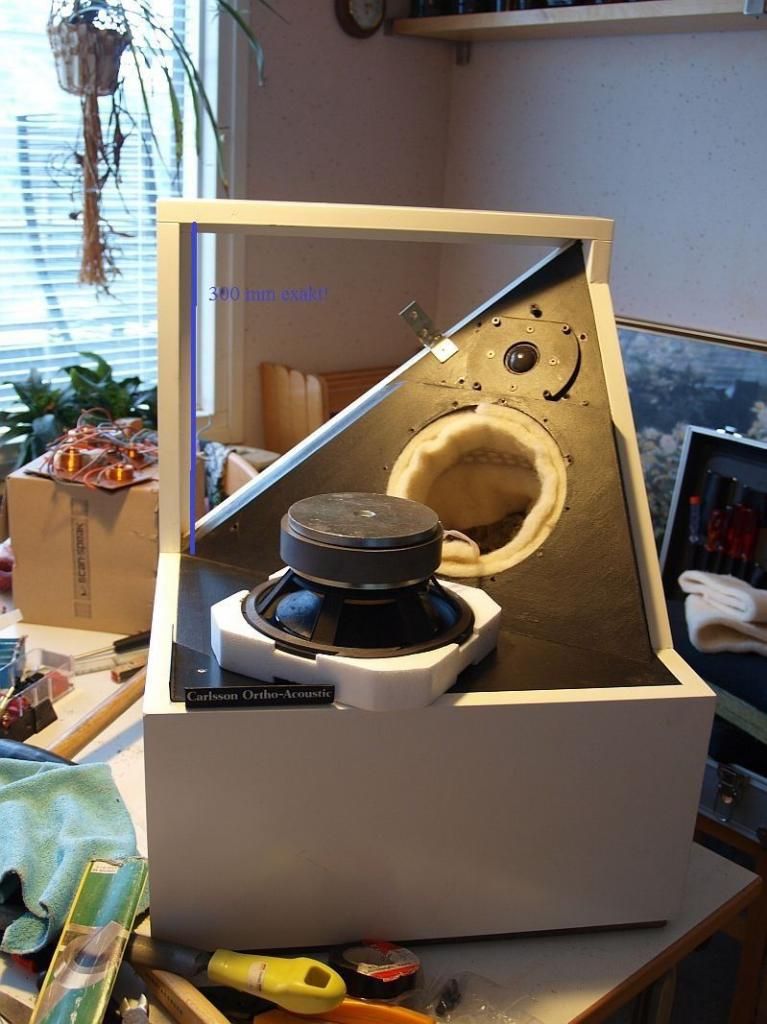

Från lådans ovansida till ramens undersida är avståndet exakt 300 mm.
Se den blå linjen på bilden:



Var det måttet du söker?
Markera på en bild eller ritning om du vill att jag ska kontrollmäta på fler ställen.

[johannesk]

Jag tror att du skall testa att vända på sidotriangeln innan du börjar såga i bakstycket. Kolla tidigare i tråden.

[tct98]

lennartj
Va bra då är stolparna rätt. Enligt ritning 299mm.

johannesk
Har nu provat ditt förslag och då ser stolpar och sidostycken rätt ut men baffeln passar inte. Provade att vända baffeln med "baksidan " ut och då verkar allt stämma. Enligt ritning så är den baffel jag gjort till vänster låda
men passar förmodligen till höger. Ska kolla vidare.

Tack för hjälpen med att tänka. Man blir lätt förvirrad bland alla vinklar.

[tct98]

Där satt den på plats



Baffeln var till höger låda.
Felet man gör är att förutsätta att något är rätt och sen låsa på det.
Än en gång tack för hjälpen med att tänka !

[tct98]

lennartj
Är det en sidovägg man ser i hålet på baffeln. Det borde betyda att det finns en låda i lådan. Kan anledningen vara att undvika dom spetsiga hörnen ?
Den lådan finns inte på ritningen bara en markering att det sitter en bit mellan utrymmet för bas och diskant.

[lennartj]

Det är helt enkelt lådans bakre vägg du skymtar genom både diskantelement- och baselementhålen i baffeln. Väggen som avgränsar diskantkammaren från alla övriga kommunicerande kaviteter är svår att se, men är monterad vinkelrätt mot baffeln och pekar följdaktligen snett ner mot hörnet.

[tct98]

Ok. Men det man ser genom bas och diskantelementhålen är en ljus yta.
I baselementhålet med position kl 9-11 är det en mörkare yta samt en tydlig vinkelbrytning mot bottenplattan och bakväggen. Det är den jag undrar över. Eller ser jag så fel ?
AVR 7000 nämner något i tidigare diskussion om ritningar att det fattas ritningar för "några stödbitar" bakom baffeln.

[lennartj]

Du har så rätt!
Jag hade glömt stöttorna mellan baffeln och bakre triangeln samt mellan baffeln och sidotriangeln.
Efter att ha ljusat upp bilden lite syns de tydligare



här ser man tydligt diskantkammarens botten och kabelgenomföringen



och här kan man skymta både sidostöttorna



Jag är inte hemma så jag har ingen möjlighet att kontrollmäta något, vi har bara turen att jag har med mig laptopen som mina bilder på audioprojekt ligger på.

[tct98]

Strålande lennartj !
Precis dom bilderna jag ville se. Nu kan jag försöka kopiera bitarna.
Kan man förusätta att diskantstödplattan och sidostyckena är gjorda så att det skall vara en tät kammare ?
Baffeln är ju så kraftig (19mm) så att stödbitar borde inte vara nödvändigt. Min gissning är att det är en sluten kammare bakom baselementet och att "spetsutrymmena" som finns bakom baffeln inte är önskvärda.

[lennartj]

Nja, kammaren bakom baselementet är ju inte sluten utan har sin runda öppning, med ungefär samma diameter som baselementet, mot undre lådans fyra kammare som bildas av kryss-stagningen i botten med varsitt runda hål med närapå maximal diameter där basreflexröret går genom de två främre kamrarna.

Jag håller med om att de små kaviteterna ute i spetsarna bakom sidostyckena nog är slutna, men helt säker är jag inte. Hade jag varit hemma hade jag lyft ur ett element och kollat, för säkerhets skull.
Är det någon annan OA52-ägare som kan göra sig besväret att kolla, så att det blir rätt?

[tct98]

Ursäkta var nog lite otydlig där. Klart att den inte är sluten med det stora hålet ner i lådan. Lådan under har jag koll på det är vad som finns bakom baffeln som ska redas ut nu.
Det blir till att klippa lite kartongbitar...............

[tct98]

Lite nytänk.
Varför inte en OA52 utan ram. Läste nånstans att filtkringlan är till för att förhindra reflexer från träramen.
Istället kan man använda väggabosrbent som på OA51.

[Jocke]

Lite nytänk.
Varför inte en OA52 utan ram. Läste nånstans att filtkringlan är till för att förhindra reflexer från träramen.
Istället kan man använda väggabosrbent som på OA51.

OA51½???^^

Tycker nog att ramen hör till designen... funktionen kan väl vara densamma men det är ju rätt praktiskt med inbyggd absorbent!

[Nattlorden]

Lite nytänk.
Varför inte en OA52 utan ram. Läste nånstans att filtkringlan är till för att förhindra reflexer från träramen.
Istället kan man använda väggabosrbent som på OA51.

Me like!

[johannesk]

Kan man förusätta att diskantstödplattan och sidostyckena är gjorda så att det skall vara en tät kammare ?
Baffeln är ju så kraftig (19mm) så att stödbitar borde inte vara nödvändigt. Min gissning är att det är en sluten kammare bakom baselementet och att "spetsutrymmena" som finns bakom baffeln inte är önskvärda.

Kan det vara så att den slutna kammaren bakom baselementet också gjorde att man vid produktionen av OA52 kunde förenkla tillverkningen av baffeln och såga den med 49 grader runt om som det står på ritningarna.
Då stämmer bara vinkeln vid mötet med baksidan. Å andra sidan skapas då en möjlig öppning/svag punkt i lådan, röd pil. Kanske har man tätat med skum eller något mellan baffel och sidotriangel? Fast det låter väl lite konstigt?

[tct98]

Då är stödbitarna bakom baffeln utsågade. Inte enligt originalritningen men dom duger nog för ändamålet.
Återstår nu endast den yttre baffeln i 22mm MDF där baselementet skall monteras. Därefter är det dags att börja montera ihop allting.
Snart dags att börja fundera på om det ska bli ljud i dom också.

[tct98]

Roger : Jag har skickat ett pm till dej. Hör av dej om du inte har fått det.

[tvett]

Känns som toppen ska limmas ihop först,stödbitarna sedan så att de hamnar rätt, sen ställs allt på baslådan? Går det?

[Maccis]

@tct98: Skitsnyggt hantverk!!

Vad skall du ha för ett par lådor??


Har inga problem att komma och hämta.....

[tct98]

tvett : Har just funderat på turordningen. Men din ide' var inte dum. Ska "simulera" lite och se om det är görbart.

Maccis : Tack för berömmet. Är faktiskt förvånad själv. När jag såg ritningarna första gången tänkte jag att det finns inte en chans att jag kan bygga dom där.
Men tack vare att Roger satte igång blev jag sugen på att prova. Sen tidigare vet jag att bra verktyg är halva jobbet.

"Vad skall du ha för ett par lådor?? "
Det var ju en intressant tanke. Beror ju på om det är byggsats eller färdigbyggda. Det är många arbetsmoment så jag förstår att dom blir dyra att lämna till en snickare.
Men som nybliven pensionär finns ju möjligheter .......................

[Maccis]

Jag finns i Nässjö, föräldrar i Bankeryd.

Så saken kan ju diskuteras över en fika.....

I mitt fall skulle det vara byggsats då jag känner en överjävlig fanerare.....

[IngOehman]

Snyggt jobbat!


Vh, iö

[tct98]

Lite intressanta data.



Ett par OA52 består av 46 delar och 28 hål som ska tas upp.

[Nattlorden]

Tänk om det hade gått med 5ggr färre, då hade den kunnat prissatts till en internationell storsäljare...

[Kalejdokom]

En klon är en klon har jag fått veta på faktiskt.

Men om man tänker DIY-projekt, inspirerat av OA52, så kan man väl förändra och förenkla hur mycket man vill och vågar. Det är ju klart att det då inte blir en OA52 men det kan ju bli en bra högtalare ändå.

Idag finns det ju dessutom en massa nya, intressanta drivers som kanske funkar bra/bättre i liknande konstruktioner.

Hm, är det inte just så som Larsen 6 kom till världen och blev en kommersiellt gångbar produkt?

[tct98]

För framtida uppgraderingar vore det ju bra med en löstagbar botten så man kommer åt dämpning och basrör.
Jag löste det på det här sättet.


Rampamuffar hade jag aldrig hört talas om.


Så här är dom monterade


Dubbla rader med HiFi-kits tätningslist och några skruvar så ska det väl bli tätt.

[joakimfors]

Rampamuffar är grejjer det.

[njoak]

Den här tråden hade jag missat. Sicket pussel!

[wicke]

Mycket intressant tråd, följer med spänning fortsättningen.
Men hur skall dämpmaterialet placeras och hur mycket?

[PappaBas]

Ohh kan inte någon förpackingsingenjör ta sig an att effektivisera den där lådan?

[Fjonkalicious]

Ohh kan inte någon förpackingsingenjör ta sig an att effektivisera den där lådan?

Varför just en förpackningsingenjör?

[Nattlorden]

Ohh kan inte någon förpackingsingenjör ta sig an att effektivisera den där lådan?

Varför just en förpackningsingenjör?

För att de är duktiga på just det?

[AndreasArvidsson]

Jädrar va delar. Ser bra ut, snyggt jobbat.

[jooe]

Det här såg så roligt ut att jag var tvungen att åka köpa ett par skivor MDF

[tct98]

Välkommen i gänget
Snart kan vi ha en egen klubb.

[jooe]

Tackar!

Bara hoppas det blir högtalare av mina, annars kanske jag får gå med i blomlådeklubben istället...

[tct98]

jooe : Blomlådor har bra waf poäng. Där kan du dölja dom länge

Äntligen var den sista baffeln utsågad. Den visade sej vara en riktig nöt att knäcka. Men på fjärde försöket lyckades det.



Det innebär att alla bitar nu är klara och monteringen kan komma igång på allvar.


Gjorde ett besök hos John Larsen och inhandlade dämpmaterial och en del annat till 52:an. T.ex detta basrör med färdig ändbit.
Har även beslutat att det ska bli en LE version. Funderade ett tag på Carlssonuppgrade men det saknas en del information och tester på den versionen ännu.

[tct98]

Dags att korka upp champagnen. Byggandet är klart.



Nu återstår lite spackling och slipning innan det är dags att måla. Färg och alla delar är inhandlat så det ska inte vara långt borta att flytta in dom i lyssningsrummet. Element tar jag från mina OA51 så länge.
Häftig känsla att ha klarat av detta bygge.

[jooe]

Ett stort Grattis till dig, bra jobbat!

[Jocke]

Dags att korka upp champagnen. Byggandet är klart.



Nu återstår lite spackling och slipning innan det är dags att måla. Färg och alla delar är inhandlat så det ska inte vara långt borta att flytta in dom i lyssningsrummet. Element tar jag från mina OA51 så länge.
Häftig känsla att ha klarat av detta bygge.

Jäkla bra jobbat!

jooe : Blomlådor har bra waf poäng. Där kan du dölja dom länge

Hoppas kunna lysa upp en tråd i detta ämne under vinter... ska bara skaffa en fru så att alla blir nöjda...

[rampitsch]

Gott jobbat! Ser riktigt bra ut.

//Rampitsch

[Nattlorden]

Snyggt. Det var prototypen det, när startar serieproduktionen?

[tct98]

Grundfärgen är på plats.

[Maccis]

Enda som saknas är den lilla trekantiga listen som ligger i skarven mellan bas och diskant.

Kanske har Larsen den i plast......?


Edit: Spillbitarna ser ledsamma ut borta vid väggen.....

[tct98]

Den lilla listen ligger och väntar. Jo Larsen hade 2 st.
Blev lite spill tack vare att man fick prova sej fram hela tiden. Men det var det värt

[lennartj]

Grundfärgen är på plats.

Vit baffel?????
...eller är det bara grundfärgen, för enkelhets skull?

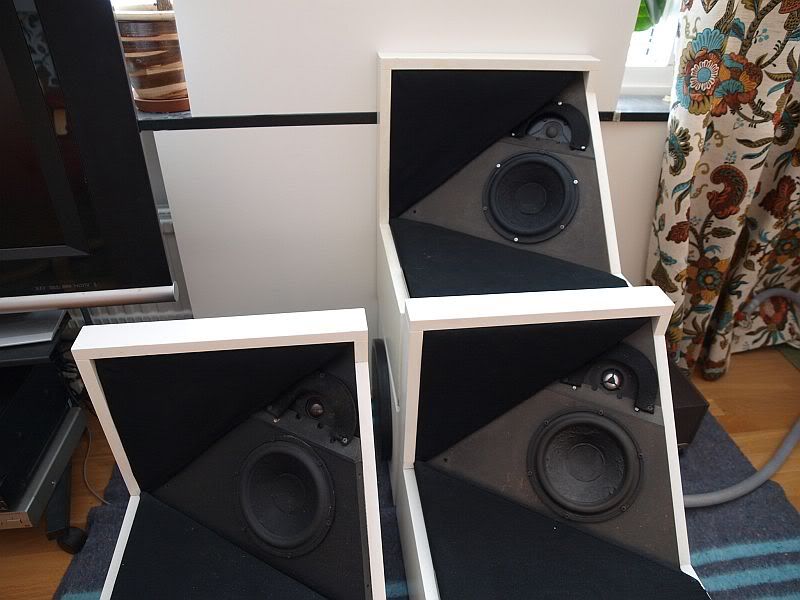

Baffel och topp-platta var i original matt antracitgrå, som de två till höger.
Den vänstra, modifierad till Larsen Edition var Svalandermodifierad vid köpet och någon tidigare ägare hade målat över de antracitgrå ytorna med kolsvart halvblank färg. Man ser dock knappast någon skillnad med originalgallren på plats om inte ljuset faller i en speciell vinkel.

Har Larsen några originalgaller över som han är beredd att sälja till rimligt pris?
Tänker du använda sådana eller har du klurat ut något alternativ?
Ska dina bafflar bli grå när de är färdiga?


.

[tct98]

Det är bara grundfärg. Bafflarna ska bli halvblankt svarta.
Vill inte fastna i originaltänk då mina lådor redan är modifierade med löstagbar botten och lite frästa kanter utmed lådan. Får väl bli min egen variant.
Hade tänkt att hela högtalaren skulle bli svart men har ändrat mej till vit. Det finns ju så många svarta detaljer som bryter av det vita på ett snyggt sätt.
Jag ska nog använda originalgaller. Tror att Larsen har några kvar.

[Maccis]

När blir mitt par klart?

[Jocke]

Tycker det ser fortsatt bra ut!

[lennartj]

Det är något visst med vita OA52, ju fler desto bättre

[Jocke]

Det är något visst med vita OA52, ju fler desto bättre

Kinky!^^

Nä - skojar bara - de är otroligt snygga!

[hifikg]

Grundfärgen är på plats.

Imponerad. Tur jag köpte mina färdigbyggda, jag hade aldrig haft tålamodet!

[tct98]

I väntan på att färgen torkar gjorde jag ett LE filter.

[joakimfors]

Feelgood med hampasnöre?

[lennartj]

Det är ju omagnetiskt till skillnad från flertalet skruvade alternativ.

[Jocke]

Det är ju omagnetiskt till skillnad från flertalet skruvade alternativ.

[tct98]

Dags för den sista fasen i bygget av OA52. Montering av element och diverse andra prylar.


Först ska dämpningen på plats. Fyra lika stora bitar enligt anvisningar av John Larsen.


Klistrade dit dubbla rader med tätningslist sen var det dags att skruva fast botten.


Terminalerna krävde lite större lödkolv för att få fast kabeln.


Till slut var alla på plats.


Första hålrummet fylls med två filtbitar som hålls på plats av en bygel av aluminium.


Så var det då nästan färdigt.


Dammskyddet för elementen kläddes med tyg. Kändes avigt att börja med skräddarkonster så här på slutet.


Men även tyget fastnade på rätt ställe. Så äntligen var det färdigt.


Här står dom nu och spelar alldeles förbaskat bra. Första intrycket är att det är ett strå vassare än OA51.
Men jag är nog påverkad av stunden när man kan blicka bakåt på några intensiva veckor. Härligt att konstatera att man kan om man vill.

[Nattlorden]

Grattis! Ser sk*tbra ut!!

[Kalejdokom]

Fy sjutton vad det kittlar i DIY-tarmen! Respekt för ett väl utfört projekt; imponerande tempo och resultat.

[lennartj]

@tct98: här har det flutit på bra, förstår jag.
Placeringen verkar ok med avseende på ljudbilden, men frekvensgången i basen blir ganska olika för höger och vänster högtalare.
Har du tur kanske den jämnar ut sig någorlunda från lyssningsplatsen.
Jag skymtar en dörröppning vid sidan av höger högtalare, om det inte finns någon dörr blir basåtergivningen slank.
Om vänster sidovägg är av betong (som hos mig) står högtalaren på tok för nära och du har sannolikt en rejäl baspuckel. Är det istället en absorberande regelvägg kanske den inte blir större än att den kompenserar för vad du förlorar genom dörröppningen till höger.

Har du hunnit bygga ett par subbar också, utan att nämna något om dem? De ser ut att vara ca 20 l.
Vad använder du för element?
Sluten eller basreflex?
Har du redan delningsfilter och slutsteg, eller blir det en senare fråga?

[Jocke]

Veckor? Är djupt imponerad över din flit!

[tct98]

lennartj : Bygga högtalare får jag men inte bygga om huset !
Det är ingen dörr utan en kakelugn sen öppet ytterligare ett par meter.
Hörnet är inte bra. Tidigare använde jag en DSpeaker för att filtrera subbasen det fungerade bra.
Jaha du upptäckte basarna. Kommer en förklaring i en egen tråd till dom.
Rätt så spännande saker.

[-Roger-]

Klar??! Men...men...men....

Jaja, snart skall jag ta tag i mina igen...

Snyggt jobbat!

/Roger

[tct98]

Enbart för att ge dej inspiration att komma igång
Du får väl känna dej lite delaktig i dom här. Hade du inte börjat så skulle det här aldrig hänt.

[PappaBas]

Snyggt jobbat!

[petersteindl]

Snygg kabellyftare till den högra högtalaren

Imponerande bygge.

Mvh
Peter

[dilon]

Snyggt!

Blev så inspirerad att jag själv startat ett bygge

Blir nog kanske att skapa en byggtråd, vi får se.

[PappaBas]

Hur tycker du nu efter en tids lyssning att OA52 är jämfört med OA51?

[tct98]

Båda är ju bevisligen bra. Beror nog också på hur rummet påverkar och placering. OA51 känns lite slankare i.o.m att den lägsta basen inte finns där.
Så ska jag välja så är det OA52 som jag gillar bäst. Ljudbilden upplever jag som mer levande och med mer djup. Men det beror nog på hur man lyckas med placering. Mina 52:or har åkt upp så att den plana ytan framför elementen är 70cm över golvet. Tycker att mellanregister och diskant blir bättre. Basen blir lite tunnare men det kompenseras av baslådan. Kopplingen till baslådan gör att 8545 i 52:an avlastas och låter renare.
Lite finjusteringar kvar men det finns en potential i systemet som jag gillar.
Har idag börjat bygga en ny version av baslådan som rättar till placeringen av basröret. Ska även försöka få till utseendet med lite 52 stuk.

[lennartj]

Det var ett redigt lyft för dina OA52!
Mina subbar med vibrafeet under adderar exakt 30 cm vilket gör att diskanten hamnar 71 cm över golvet.
Det råkar vara precis samma höjd som i Larsen 6.
Med mitt måttliga lyssningsavstånd på ca. 2,5 m vill jag inte ha dem högre. Kanske beror det också på att jag är ganska kort i rocken.

I sin senaste version 6.2 har den blivit riktigt bra, så att jag föredrar den framför L8 i rum mindre än ca 25 kvm, för att idka lite personlig konsumentupplysning till dem som känner att det är för komplicerat att bygga OA52-kloner (jag skulle inte klara det, mina subbar med enbart räta vinklar är en helt annan sak).
