OA51.N - Ett projekt, bygger lådor, *Färdiga - spelar!*

[Fredrik_b]

Tankar på ett nytt högtalarprojekt har funnits länge men tiden har inte riktigt funnits. Under julen så blev suget för stort och på nyårsdagen påbörjades bygget och jag tänkte dela med mig av lite bilder från byggets gång.
Jag är ingen finsnickare utan en go hobbysnickare så resultatet kommer aldrig bli som "snickarlådorna" eller fabrikstillverkade lådor, men det kommer bli tillräckligt bra

Efter många timmars läsande av trådar här på faktiskt så inhandlades 16mm MDF och sänksågen plockades fram.
Insättning till Cancerfonden och Stefan (avr7000) skickade info om delningsfiltret.
Jag behövde även dubbelkolla lite mått på lådorna för att vara på den säkra sidan och fick möjligheten att svänga förbi Stefan och mäta lite på ett par orginallådor. Träffade samtidigt ett mycket trevligt gäng som suttit och labbat med OA52.N, jag är så dålig på namn så jag nämner ingen så har jag ingen glömt . Mätte det jag behövde och fick även med mig papprör och terminaler. När man är på plats och ser utveckligen/tester så inser man hur många timmar som är nedlagt i dessa projekt, jag är full av beundran och tacksam för det ni delar med er av.

Här kommer lite bilder från lådbygget. Inget speciellt, MDF har ni sett förut
Jag väljer för enkelhetens skull att bygga lådan och sen såga det sneda snittet med fogsvans enligt skiss i tidigare byggtrådar. Skarvar kommer säkerligen krypa fram med tiden men jag har helt enkelt inte utrustningen för att gera alla snitt med rätt gradantal för att ej få synliga skarvar.







Att ha en öppningsbar baksida verkade smidigt då man på ett enkelt sätt kan komma åt dämpmaterial och filter, om man väljer att sätta det i lådan.




Fortsättning följer.

[avr7000]

Kul!!!!

[Kralle]

Fick besked från Hifi Kit idag att det är väntetid på baselementen.

[Grahnbarr]

Skoj projekt!

[zten]

Alltid lika kul att följa OA byggen, och speciellt OA 51. Sitter såå nöjd med ett par OA 51.N. Ska bli roligt att följa ditt bygge, du får väl bygga delningsfilter i väntan...

[magnus2]

Följer med spänning!!

/Magnus2

[Fredrik_b]

Fortsätter att uppdatera tråden.
Fick köpa ny handöverfräs då den gamla kastade in handduken. Den nya går inte att sänka ner lika långt som min gamla så fräsjiggen jag tidigare använt blir för tjock och jag når inte igenom MDFen när jag ska fräsa hålen. Så smäller ihop en snabb jigg för att komma vidare med fräsningen. Orginal plastdetaljer, dämpning och ullfilten är beställda av Larsen och borde komma i början av nästa vecka.


Mäta,mäta och mäta. Höll på att bli två vänsterhögtalare men det redde ut sig


Skulle lämnat någon mm mer till slipmån och inte sågat på linjen.


Slipning med slippapper på lång regel sen limma baffel. Väljer och handslipa då jag lätt tar för mycket med maskin.


Lite knepigt med att sätta press under limningen men det löste sig.


[Fredrik_b]

Fick besked från Hifi Kit idag att det är väntetid på baselementen.

Fick du någon beräknad leveranstid?

[Fredrik_b]

Lägger ut dom sista bilderna och nu börjar vi närma oss realtid så jag har inga fler bilder bunkrade.

Slipat och spacklat lite grovt.


Råkade nagga lådan lite när jag sågade överskottet avbaffeln, men det löser sig.


Kör lite mer sprutspackel för att se hur skarvarna ser ut


Slipat ordning småskador på lådorna och markerat för fräsningen. Placeringen av elementen stämmer bra med de mått jag hittat i några trådar här och Stefans orginallådor jag mätte på.


Jag funderar fortfarande om jag ska bygga externa lådor av 10mm MDF till delningsfiltrena eller om jag ska montera dom internt. Ni som har byggt vad hade ni för mått på filterplattorna?

[Kralle]

Tror det handlade om någon vecka. De skulle försöka få fatt i elementen i Europa.
Har själv också just gjort lådor med fogsvansmetoden för övrigt.

[Kraniet]

Snyggt jobbat.

Ska du måla eller fanera lådorna?

[Fredrik_b]

Snyggt jobbat.

Ska du måla eller fanera lådorna?

Dom kommer att sprutmålas svarta. Hoppas att garaget kommer hålla tillräcklig värme för att måla lådorna i närtid.

[Kraniet]

Snyggt jobbat.

Ska du måla eller fanera lådorna?

Dom kommer att sprutmålas svarta. Hoppas att garaget kommer hålla tillräcklig värme för att måla lådorna i närtid.

Ok.

Jag kan ju förvarna dig om att allt ändträ kommer synas efter du målat. Eller alla skarvar där ändträ och hårdsidorna möts. Det är oundvikligt med mdf.
Vill du ha en helt slät finish så måste mdfen stabiliseras på något vis. Jag har dock ingen aning om hur man gör det..

det du kan göra om du vill undvika synligheten av det är att göra det till en designgrej och fräsa ett spår i alla skarvar. Då kommer det inte bli lika synligt när mdfen rör sig.

Alltså ungefär så som Magicos A-serie ser ut

[zten]

Jag har byggt interna filter, foliespolar och dyrkonding, ca 13x17cm är plattan, rundade hörn. Skohorn men det gick.

[Low-Fidelity]

Ändträet på MDF:en lär inte vara något problem att slippa se efter lack. Jag förmodar att du kommer finspackla hela lådorna.

Problemet är att alla synliga fogar kan komma att spricka upp lite. Beroende på vad du har limmat med och hur du har gjort förbandet / förstärkning på insidan.

[RogerGustavsson]

Spacklet kan sjunka lite med tiden och det kan bli synligt efter en tid.

[Kraniet]

att spackla ändträet så det inte syns är en sak. Problemet är att ändträet och sidorna rör sig olika mycket. Så även om du spacklar perfekt så är chansen att en linje kommer uppstå ändå pga att träet rör sig.

Men hur mycket och när osv är ju svårt att säga.

[data_foggen]

Vilka grymma hörn du fick till!
Imponerande och inspirerande bygge!
//H

[radelius]

Snyggt!

[Fredrik_b]

Kul att ni gillar bygget!

Stått lite stilla senaste tiden men idag fick jag lite tid att fortsätta.
Fräste lite hål för elementen. Nu borde plastdetaljer och dämpningen komma i dagarna, det känns som att det närmar sig.


Hemmagjorda fräsjiggen. Ful som stryk, men fyllde sitt syfte




Jag fräste även några hål i 10mm mdf som jag sätter i ändanra av basröret för att kunna fräsa en lätt radie på båda sidor.
Nästa steg blir att fixa hål för basporten, montera och radiefräsa den.

[Kraniet]

Ser riktigt lovande ut

[Fredrik_b]

Nu kom lite från Larsen.


Beställning skickad på elementen, så hoppas inte leveranstiden blir alltför lång på basarna.

[Fredrik_b]

Fick mail från Hifikit att elementen bör komma i mitten på Februari.

Får se till att lådorna är färdiga tills dess. I helgen har jag limmat basröret inne i lådan och ska fräsa bashålet imorgon.
Sen en sista övergång med sprutspackel innan grundfärgen läggs.

[Fredrik_b]

Då är basporten fixad. Hinner inte köra så långa pass varje dag så kör lite småuppdateringar.



Mät 2ggr och fräs 1



En liten radie fick det bli


[Fredrik_b]

Då har dom fått lite grundfärg.

Slipa imorgon och sen kanske ett lager till.


[RogerGustavsson]

Har OA-61 basreflexröret mynnandes på andra sidan?

[STDI]

Har OA-61 basreflexröret mynnandes på andra sidan?

Ja, https://www.faktiskt.io/phpBB3/viewtopic.php?p=2047840#p2047840

[RogerGustavsson]

Då ställer man sig frågan om vilken skillnad det kan tänkas göra?

[IngOehman]

Den största skillnaden (och stora fördelen) är att det tillåter en optimalt utformad absorbent till OA-61. Den behöver inte naggas i kanten för att ge plats för portens luftströmning. En annan fördel är att ljudtrycket från baselementet i mellanregistret inte nämnvärt sätter fart på orgelpipsresonansen i OA-61, som den gör på OA-51.


Vh, iö

[RogerGustavsson]

Tack för det snabba svaret!

[petersteindl]

Den största skillnaden (och stora fördelen) är att det tillåter en optimalt utformad absorbent till OA-61. Den behöver inte naggas i kanten för att ge plats för portens luftströmning. En annan fördel är att ljudtrycket från baselementet i mellanregistret inte nämnvärt sätter fart på orgelpipsresonansen i OA-61, som den gör på OA-51.


Vh, iö

Jag gissar att inloppet i basreflexröret i OA-61 hamnar på ett tryckmin för orgelpipsresonansen i OA-61.

Mvh
Peter

[Nattlorden]

Den största skillnaden (och stora fördelen) är att det tillåter en optimalt utformad absorbent till OA-61. Den behöver inte naggas i kanten för att ge plats för portens luftströmning. En annan fördel är att ljudtrycket från baselementet i mellanregistret inte nämnvärt sätter fart på orgelpipsresonansen i OA-61, som den gör på OA-51.


Vh, iö

Jag gissar att inloppet i basreflexröret i OA-61 hamnar på ett tryckmin för orgelpipsresonansen i OA-61.

Fast det kan ju inte ha enbart med att man byter sida - de borde väl vara symmetriskt placerade?

[IngOehman]

Den största skillnaden (och stora fördelen) är att det tillåter en optimalt utformad absorbent till OA-61. Den behöver inte naggas i kanten för att ge plats för portens luftströmning. En annan fördel är att ljudtrycket från baselementet i mellanregistret inte nämnvärt sätter fart på orgelpipsresonansen i OA-61, som den gör på OA-51.


Vh, iö

Jag gissar att inloppet i basreflexröret i OA-61 hamnar på ett tryckmin för orgelpipsresonansen i OA-61.

Mvh
Peter

Njae, tillräckligt nära. Men det viktigaste är faktiskt att det finns en mellanvägg således att portens inre mynning inte ens sitter i samma kabinetthalva som baselementet. Det bildar ett LP-filter på vägen mellan bas och port.


Vh, iö

[Morello]

En annan väg är ju att göra en trevägskonstruktion med tillräcklig flankdämpning till LP-grenen så att resonansen i röret inte exciteras lika kraftigt; samt givetvis låta porten mynna ut på baksidan.

[schmutziger]

En annan väg är ju att göra en trevägskonstruktion med tillräcklig flankdämpning till LP-grenen så att resonansen i röret inte exciteras lika kraftigt; samt givetvis låta porten mynna ut på baksidan.

Inte för att vara den som är den men:
OA51 är väggmonterad
Sidorna,nedåt och rakt fram går däremot bra om man bygger en bastillsats till dom. (faktiskt brasklapp: antaget att vi tittar på lådorna upphängda korrekt, betraktade rakt framifrån, dvs vinkelrätt ut från högtalarväggen)

IÖ: är de det du menar med Dubbelkammar-basreflex? att du har mellanväggen?

[IngOehman]

Förstår knappt något av vad du menar med det där.

Vad hände med uppåt? Hur kommer en ”bastillsats” in i bilden? Vem har talat om dubbelkammarbasreflex?


Vh, iö

[schmutziger]

1. Det får du fråga morello om. Han började prata om trevägare.
och i min värld så får man göra en bastillsats till oa51 som delas passivt för att kunna prata om oa51 o trevägare i samma mening och då blir det svårt att ha basreflexen uppåt då där vilar oa51.

Du pratar om dubbelkammar reflex i oa61. Kolla på hifikit eller carlssonplanet.com och du pratar om basreflexlösninen i oa61 med Peter bokstavligt talat typ tre poster upp därav den frågan.
så vad menar du med att oa61 har en dubbelkammar basreflexlösning i din roll som r&d chef för allt carlssonrelaterat?

[juanth]

Den största skillnaden (och stora fördelen) är att det tillåter en optimalt utformad absorbent till OA-61. Den behöver inte naggas i kanten för att ge plats för portens luftströmning. En annan fördel är att ljudtrycket från baselementet i mellanregistret inte nämnvärt sätter fart på orgelpipsresonansen i OA-61, som den gör på OA-51.


Vh, iö

Jag gissar att inloppet i basreflexröret i OA-61 hamnar på ett tryckmin för orgelpipsresonansen i OA-61.

Mvh
Peter

Njae, tillräckligt nära. Men det viktigaste är faktiskt att det finns en mellanvägg således att portens inre mynning inte ens sitter i samma kabinetthalva som baselementet. Det bildar ett LP-filter på vägen mellan bas och port.


Vh, iö

Hur kan det komma sig att Stig valde att ha basreflexporten på OA51 där den sitter?
Vet ni/någon om det provades annan placering och i så fall varför det valdes bort?

@TS: De ser riktigt fina ut.

[Fredrik_b]

Första lagret svart, slipar ikväll och sen ett lager till imorgon. Man tänker att man ska lägga tunt men endå lägger man lite för mycket


[Fredrik_b]

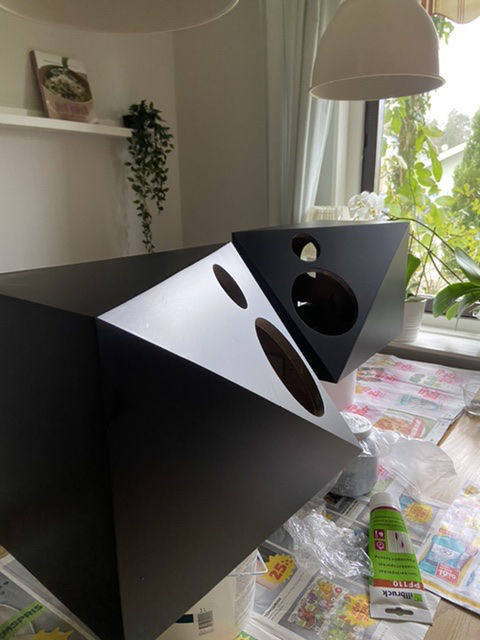

Nu är den matt

[Fredrik_b]

Varenda bild blir på tvären från telefonen , ni får ha överseende med det

[Nattlorden]

Varenda bild blir på tvären från telefonen , ni får ha överseende med det

vänd på telefonen, vetja!

[Fredrik_b]

Varenda bild blir på tvären från telefonen , ni får ha överseende med det

vänd på telefonen, vetja!

Jag roterar i datorn och uppdaterar inläggen senare istället

Lovar att jag inte höll telefonen upp och ber när jag fotade det som är upp&ner

[Bill50x]

Varenda bild blir på tvären från telefonen , ni får ha överseende med det

vänd på telefonen, vetja!

Jag roterar i datorn och uppdaterar inläggen senare istället

Lovar att jag inte höll telefonen upp och ber när jag fotade det som är upp&ner

Varför roterar du bilderna i datorn? Det är samma problem med en annan grabb i ett annat forum. Alla bilder hamnar på sniskan. Telefonen känner av i vilket läge den är när man fotograferar och när man sedan vrider bilden i datorn så är det bara informationen hur bilden ska visas som ändras. Så när man skickar bilden till, tex, ett forum så är bilden felvänd, trots att den ser ok ut i din dator.

Håll kameran rätt från början så blir det bra. Porträtt-läge är ok just för porträtt, och möjligen Eifeltornet, använd "landscape"-läget i övrigt.

/ B

[RMA]

Nu är den matt

Mycket trevligare i matt men vitt ska det ju vara , om det inte ska vara i bio sammanhang.

[Fredrik_b]

Nu är den matt

Mycket trevligare i matt men vitt ska det ju vara , om det inte ska vara i bio sammanhang.

Jag får helt enkelt bygga ett par vita också

[petersteindl]

Varenda bild blir på tvären från telefonen , ni får ha överseende med det

Byt telefon.



Så, skall bilderna se ut.

Ser bra ut i matt.

Mvh
Peter

[Nattlorden]

Gillar också dem i matt!

[magnus2]

Najs!!

/Magnus2

[Fredrik_b]

Kul att ni gillar bygget. Jag får vänta på bättre väder innan jag målar färdigt lådorna.

[IngOehman]

1. Det får du fråga morello om. Han började prata om trevägare.
och i min värld så får man göra en bastillsats till oa51 som delas passivt för att kunna prata om oa51 o trevägare i samma mening och då blir det svårt att ha basreflexen uppåt då där vilar oa51.

Du pratar om dubbelkammar reflex i oa61. Kolla på hifikit eller carlssonplanet.com och du pratar om basreflexlösninen i oa61 med Peter bokstavligt talat typ tre poster upp därav den frågan.
så vad menar du med att oa61 har en dubbelkammar basreflexlösning i din roll som r&d chef för allt carlssonrelaterat?

Ah.. Tack för förtydligandet! Förstod inte att du kommenterade en hypotetisk bastillsats.

Jag letade vidare bara i tråden efter dubbelkammar-basreflex. Såg inte att jag skrivit ”dubbelkammar-basreflex”.

Förstår jag dig rätt om jag skrivit något sådant någon annanstans? Oavsett - OA-61 är en basreflexlåda. Lådan är en dubbelkammarkonstruktion. Detta för att man på så vis kan minimera orgelpisresonanser och lättare kan hantera Qh och Qb disparat. Men basreflexbeteendet är ganska normalt. Inte helt, men ganska.

Dubbelkammarbasreflex kan nog betyda mänga olika saker. Ibland menar två lådor som är internt förbundna med ett basreflexrör av något slag, eller ett högtalarelement med ett kabinett på var sida, vart och ett avstämt med ett rör. Jag menade ingendera, med vad jag nu kan ha sagt (troligen just dubbelkammar-basreflex).

Men som sagt, det kan betyda många olika saker. Det är inte lätt att uttrycka sig entydigt med få ord. Och få ord är vad som finns när man med ett (förvisso sammansatt) ord skall berätta om arbetsprincipen. Gjorde mitt bästa.


Vh, iö

[STDI]

...
Förstår jag dig rätt om jag skrivit något sådant någon annanstans?
...

Typ Dubbelkammar-basreflex

Specifikationen på Hifi Kit säger så. Ordvalet kommer förmodligen inte från dem.

[Fredrik_b]

Inte hänt så mycket än, slipat lite på lådorna då det reste sig lite på några ställen och sen täckt så inte grundfärgen lyser igenom så mycket. Nu väntar dom på sista lagret.

Även beställt allt till delningsfiltret men hifikit väntar fortfarande på basen.

[Bill50x]

Det är inte lätt att uttrycka sig entydigt med få ord.

Men det är en skön konst

/ B

[Fredrik_b]

Nu börjar det närma sig.

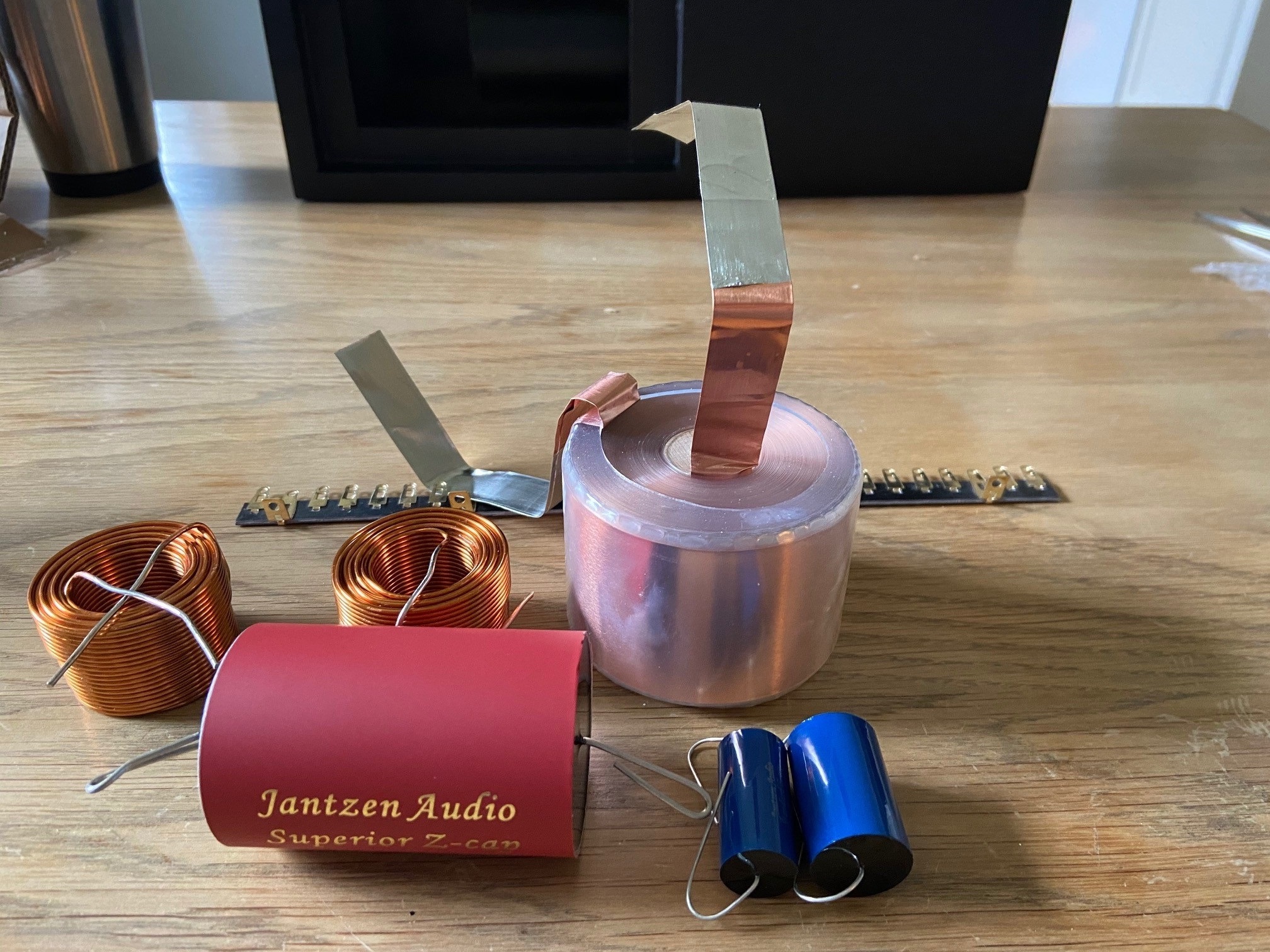

1.6Kg vägde komponenterna in på till 1 filter! .
Min lilla 30W slitna lödkolv orkade inte riktigt med den stora spolen så måste fixa en rejäl lödkolv för att komma vidare.
Tänkte montera filtret på luckan bak innan jag kände vikten på komponenterna, det kommer få skruvas fast i botten på lådan istället.


[IngOehman]

Jag gissar att inloppet i basreflexröret i OA-61 hamnar på ett tryckmin för orgelpipsresonansen i OA-61.

Mvh
Peter

Njae, tillräckligt nära. Men det viktigaste är faktiskt att det finns en mellanvägg således att portens inre mynning inte ens sitter i samma kabinetthalva som baselementet. Det bildar ett LP-filter på vägen mellan bas och port.


Vh, iö

Hur kan det komma sig att Stig valde att ha basreflexporten på OA51 där den sitter?
Vet ni/någon om det provades annan placering och i så fall varför det valdes bort?

@TS: De ser riktigt fina ut.

Lite förenklat kan man beskriva händelsekedjan så här:

1. Stig använde en port utan strömningsanpassade ändar.

2. Då behöver de få större diameter.

3. Och har den större diameter så behöver den bli längre.

4. Och när den är längre så hamnar den inre mynningen långt bort från baselementet, vilket är önskvärt, om den sitter på kortsidan närmast baselementet!

Med en strömningsanpassad port och en mellanvägg så uppnås samma sak, fast lite bättre! Till och med mycket bättre om man inkluderar fördelen med att få en väsentligt bättre fungerande absorbent!


Vh, iö

[wicke]

Nu börjar det närma sig.


Tänkte montera filtret på luckan bak innan jag kände vikten på komponenterna, det kommer få skruvas fast i botten på lådan istället.


Kan bli trångt, men det kanske går, Jag monterade mitt på bakväggen ovanför BR röret och täckte med dämpmaterial, men jag använde i.o.f. standardkomponenter.
Ska bli spännande att se slutresultaten och höra din reaktion på det ljudliga resultatet.
Lycka till
PJ

[Fredrik_b]

Det fick fort på slutet.

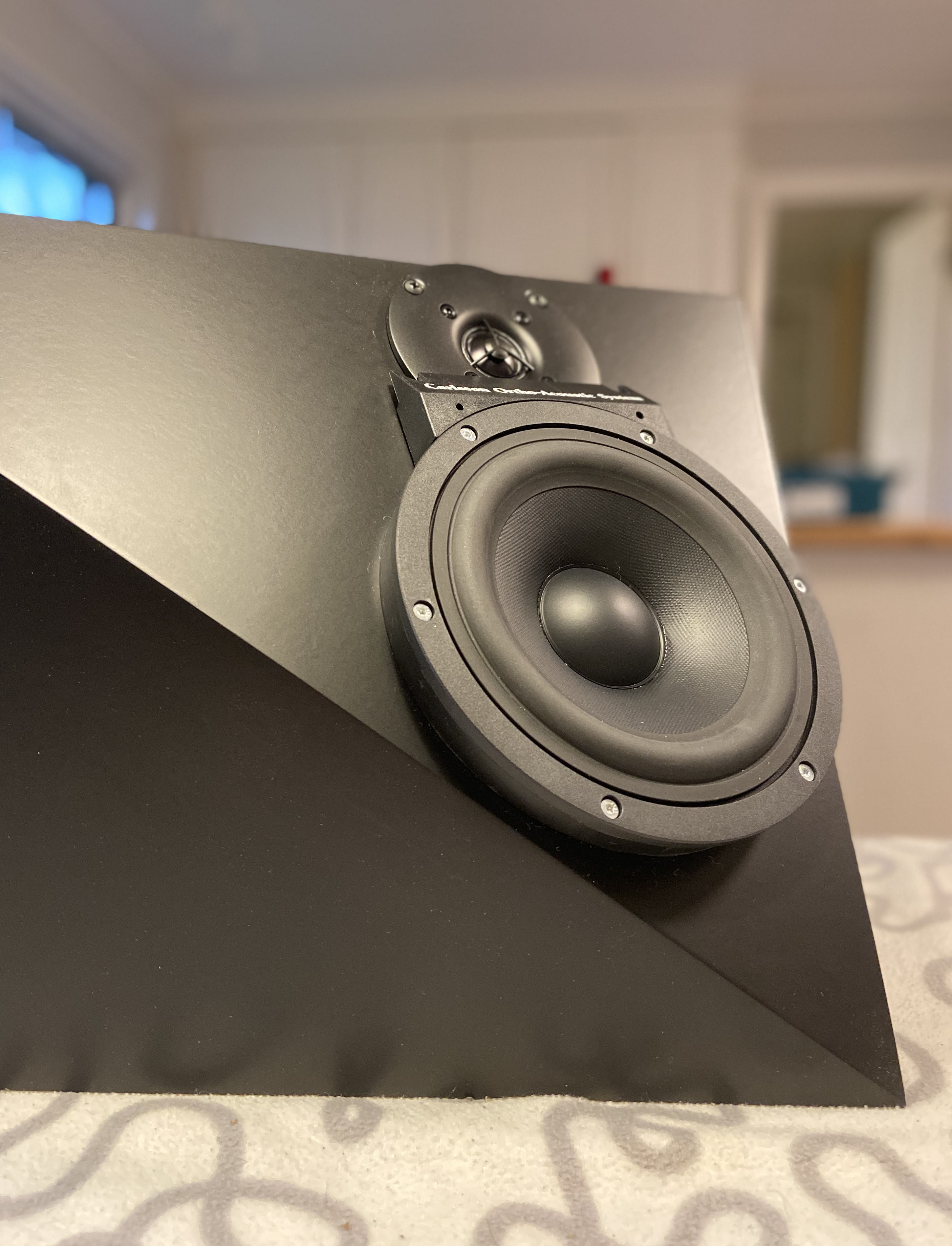

I eftermiddags monterade jag allt och nu står de och spelar lite. De blanka skruvarna ska bytas mot svarta men de svarta skruvarna jag köpt var för korta och de långa jag hade var för grova för distansringen.
Verkar lovande, de har inte gjort bort sig hittlis iaf


[avr7000]

Grymt!

[petersteindl]

Looking good.

[lemmts]

Det fick fort på slutet.
I eftermiddags monterade jag allt och nu står de och spelar lite. De blanka skruvarna ska bytas mot svarta men de svarta skruvarna jag köpt var för korta och de långa jag hade var för grova för distansringen.
Verkar lovande, de har inte gjort bort sig hittlis iaf


De gör inte bort sig senare heller. Hävdar jag tvärsäkert.

[zten]

Nej, jag håller med, dagligen överaskar OA51.N med så mycket väljud. Wolfgang Haffners "Kind of Tango" och spåret "El Gato". Fantastiskt! Ren njutning. Grattis!
