Renovering av OA-116

av **Axorion** » 2023-03-28 21:40

Är ny på forumet men vill dela med mig av min renovering, då jag funnit andra liknande trådar intressanta och informativa.

Högtalarparet jag fått tag på är i skulle jag säga ok skick med tanke på åldern, men ändå ganska slitna, så de skall lämnas in för att bli sprutmålade. Behåller dem med stor sannolikhet svarta, men funderar också på om de skulle göra sig i mörkgrå.

: A4DD7B14-EDA1-40C3-98BB-CF51CD11846A.jpeg (532.78 KiB) Visad 5319 gånger

: Lite större skada på långsidan.; B7321FEE-8A13-490F-BD91-28C669421DB0.jpeg (1016.71 KiB) Visad 5319 gånger

Bas och mellanregister har alla trasiga skumkanter, spindlarna verkar också vara dåliga men tanken är att ersätta dessa med nya element.

Börjar med att montera av bafflarna på toppen, noterade att det var annorlunda komponenter på diskantfiltret mot vad jag sett på andra bilder

: C243AFF2-0FCE-47A9-BE36-F079AC2BF1AE.jpeg (1.36 MiB) Visad 5319 gånger

Efter det vidare till bafflarna i botten, har läst att det brukar vara besvärliga att få dessa att lossna eftersom tätningslisten de är monterade mot har åldrats och blivit som lim. Man skall tydligen kunna få dem att släppa genom att hålla en brädstump mot kanten och slå med hammare, hade dock ingen framgång med denna metod.

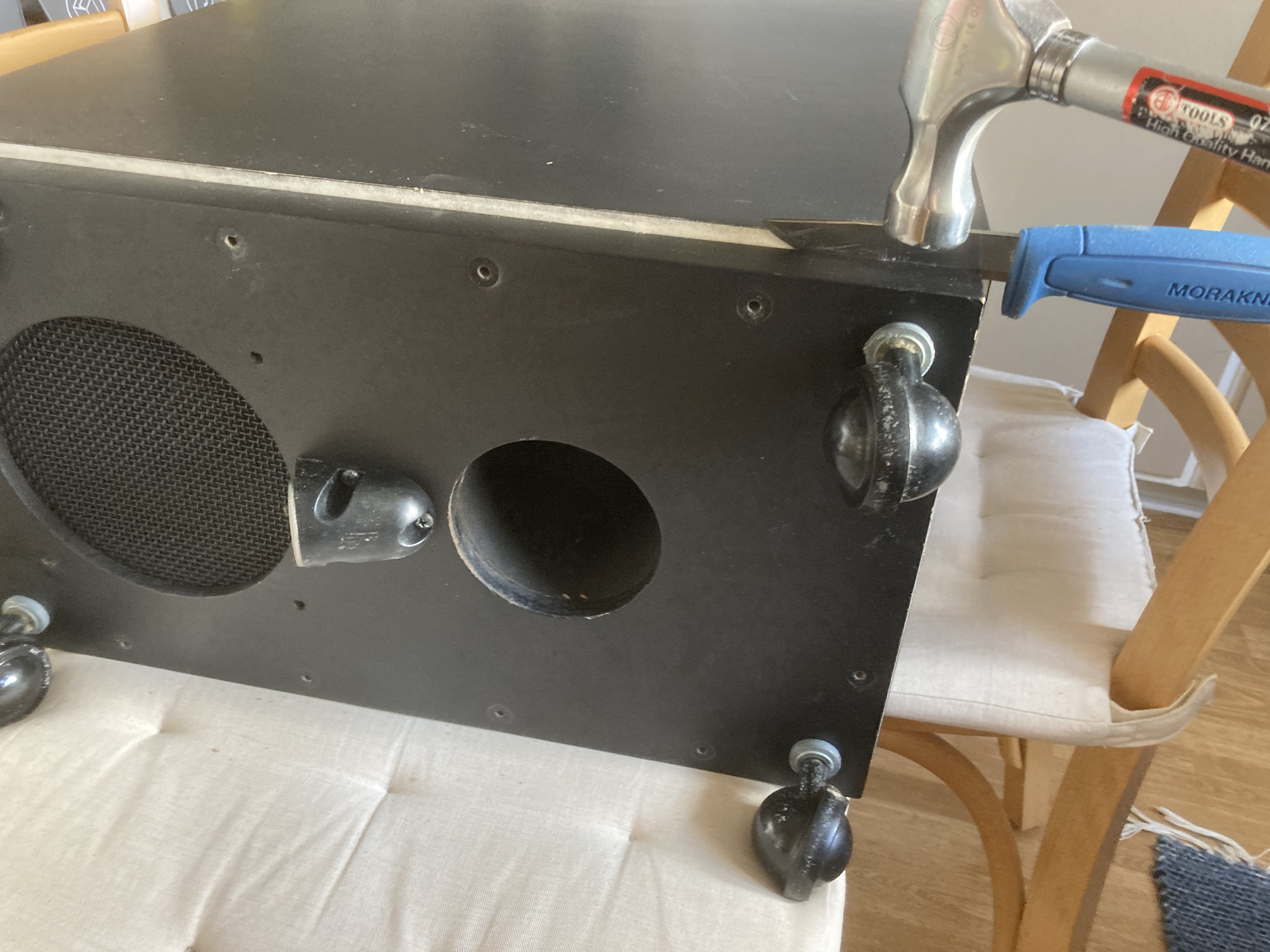

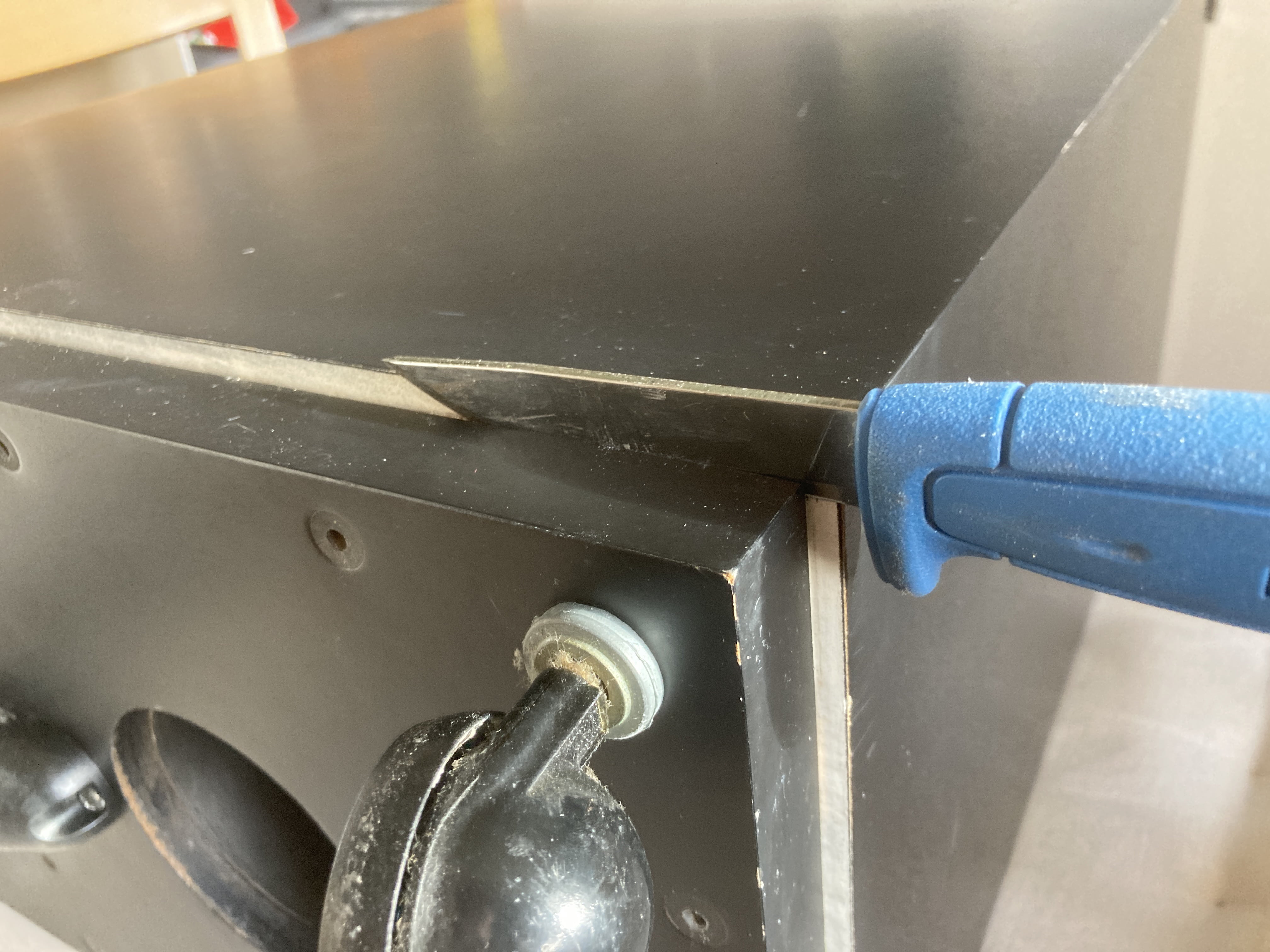

Istället hamrade jag in en halvslö morakniv mellan baffel och låda, det blir som en kil, detta särade dem tillräckligt så det var enkelt att rycka loss. Vet inte om jag hade tur att det fungerade så bra, men blev enbart minimala skador, de skulle definitivt kunna återanvändas, köper nya bafflar, men vill ändå inte göra sönder något i onödan.

: 17B3BFA5-9E5E-4DB6-8164-B3A9BF92C7FA.jpeg (1.05 MiB) Visad 5319 gånger

: Hjulen är i utmärkt fungerande skick.; FECA137B-239F-4764-A648-56D35E6A794F.jpeg (1.02 MiB) Visad 5319 gånger

: 0529CAD3-5CCC-4CA9-A572-5F75CA29B4CF.jpeg (1.61 MiB) Visad 5319 gånger

Kommer inte längre idag, behöver göra några fler efterforskningar samt inköp.

: Notera att en skruv och bygel saknas på det vänstra baselementet.; A4A84173-1E07-47A4-A15D-780E4FDFBC13.jpeg (1.46 MiB) Visad 5319 gånger

av **Kermit116** » 2023-03-28 22:18

Välkommen till faktiskt.io.

Spännande tråd, kul med mycket bilder. Kommer att följa då jag själv har ett par OA-116 som jag kommit att tycka om.

av **Axorion** » 2023-03-29 20:55

Tack.

Monterar bort mellanregisterelementen, förutom trasiga skumkanter ser spindlarna något insjunkna ut, men annars verkar de ok. Har läst att dessa element inte håller lika hög standard som dagens, så även om man skulle kunna argumentera för att ljudet förändras och inte längre låter som original föredrar jag att ersätta dem.

: 7E0A670A-E880-4DFD-A226-6EBD11D536C0.jpeg (1.7 MiB) Visad 5216 gånger

: CAC43385-D570-4DB3-AE6B-089E8798EA23.jpeg (1.41 MiB) Visad 5216 gånger

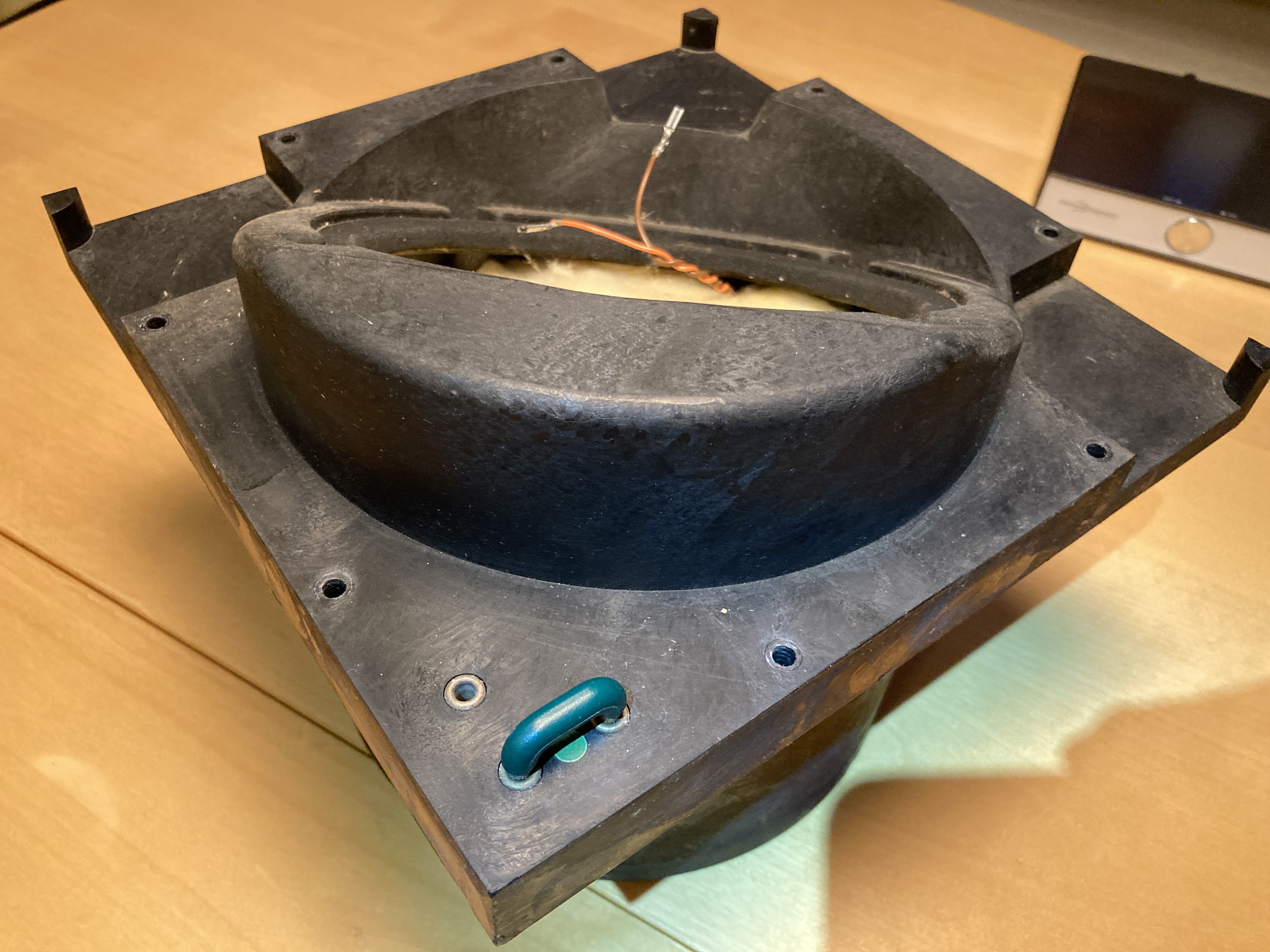

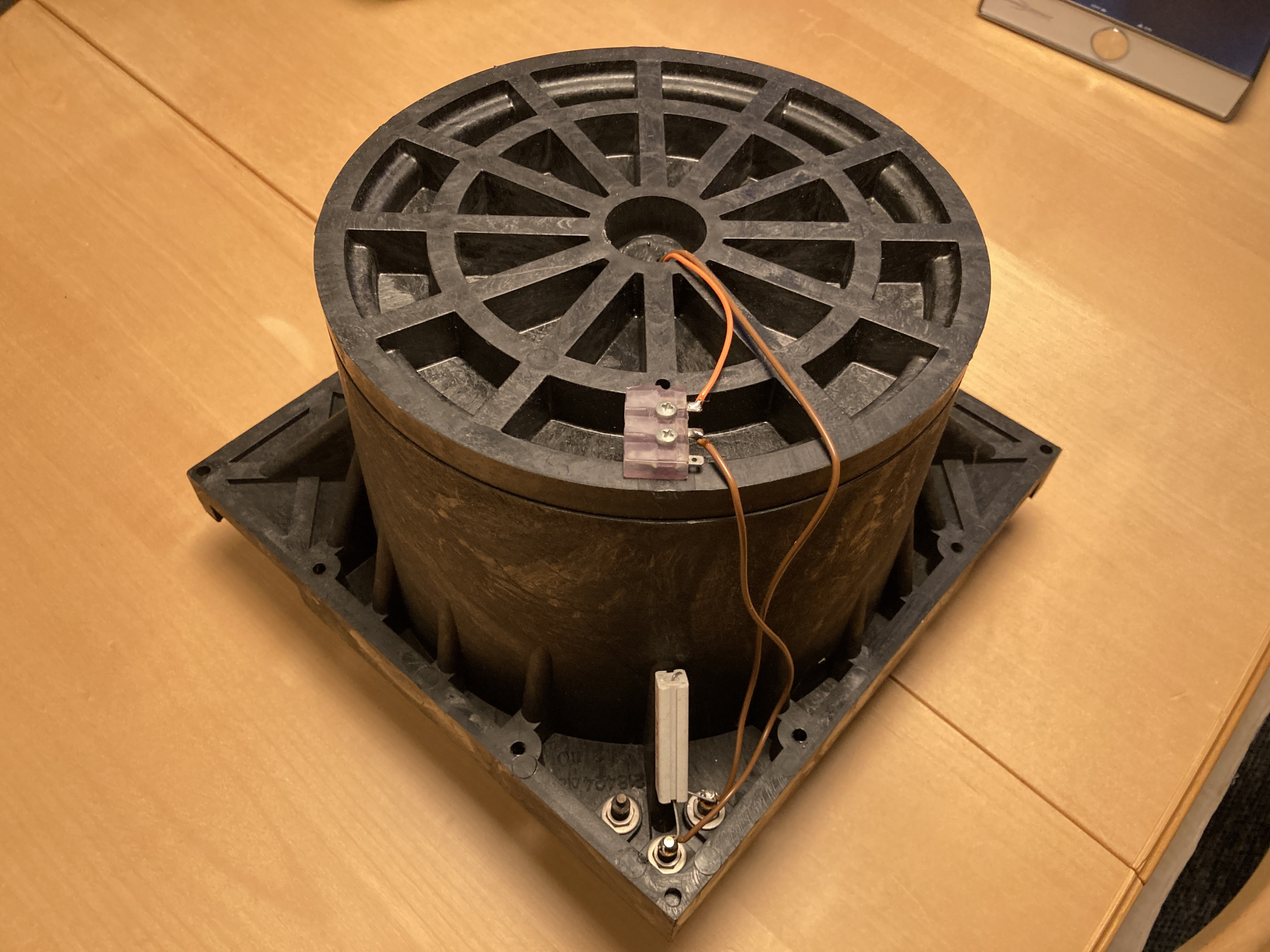

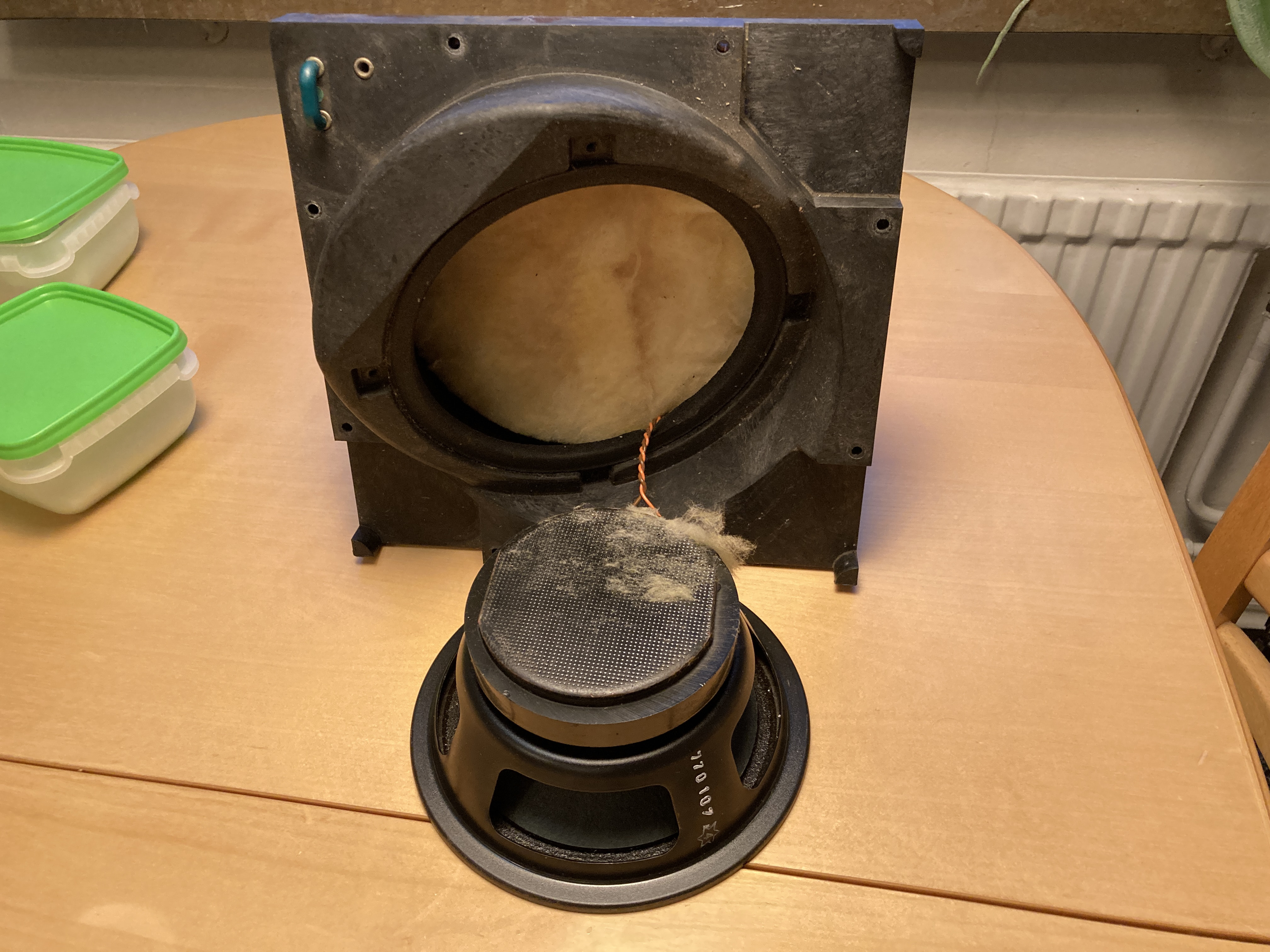

Själva kaviteten till mellanregistret är i utmärkt skick, men tätningsringen behöver kanske bytas, finns i princip ingen elasticitet i den. Vet någon om Hifikit skickar med nya ihop med Satorielementen?

: Undersidan; CBBAFFA0-0D1C-4412-BC5B-B44A173A8DDA.jpeg (1.42 MiB) Visad 5216 gånger

: Anslutningen för kablarna från filtret.; 3EF8787B-098E-49F9-BA48-752101702B48.jpeg (1.5 MiB) Visad 5216 gånger

: Tonbygeln.; 0C6A0B6E-C356-4947-AEEA-823A28954D83.jpeg (1.67 MiB) Visad 5216 gånger

: Dämpresistorn.; D6DB2512-4049-4799-82A5-55548D89EB19.jpeg (1.69 MiB) Visad 5216 gånger

Kretsen med tonbygeln och resistorn kommer exkluderas, möjlighet till justering behövs ej till det nya elementet.

av **Axorion** » 2023-04-06 18:43

Först en fråga, någon som kan tipsa om bästa sätt att ta bort komponenter från kretskort som är limmade?

Nästa steg blir att kontrollera diskantelementen, lyssnade först generellt på allihop och de verkar låta som de ska, testade sedan att lyssna på dem mer individuellt genom att använda en hushållspappersrulle (ett tips jag läste någonstans). Även under detta test fann jag inget som verkade galet.

: 4930BBC3-1461-4794-B2CF-FC537F5FAD2D.jpeg (1.84 MiB) Visad 5058 gånger

Kommer behöva ändra värde på en kondensator så inspekterade delningsfiltret, upptäckte att den första kondensatorns värde (två parallellkopplade) låg på 5,6 microfarad (eller egentligen 5,5, 0,1 för lågt), alltså inte 6,8 som det var i den första versionen. Ser även att det är andra komponenter jämfört med dem från bilden på Carlssonkult.

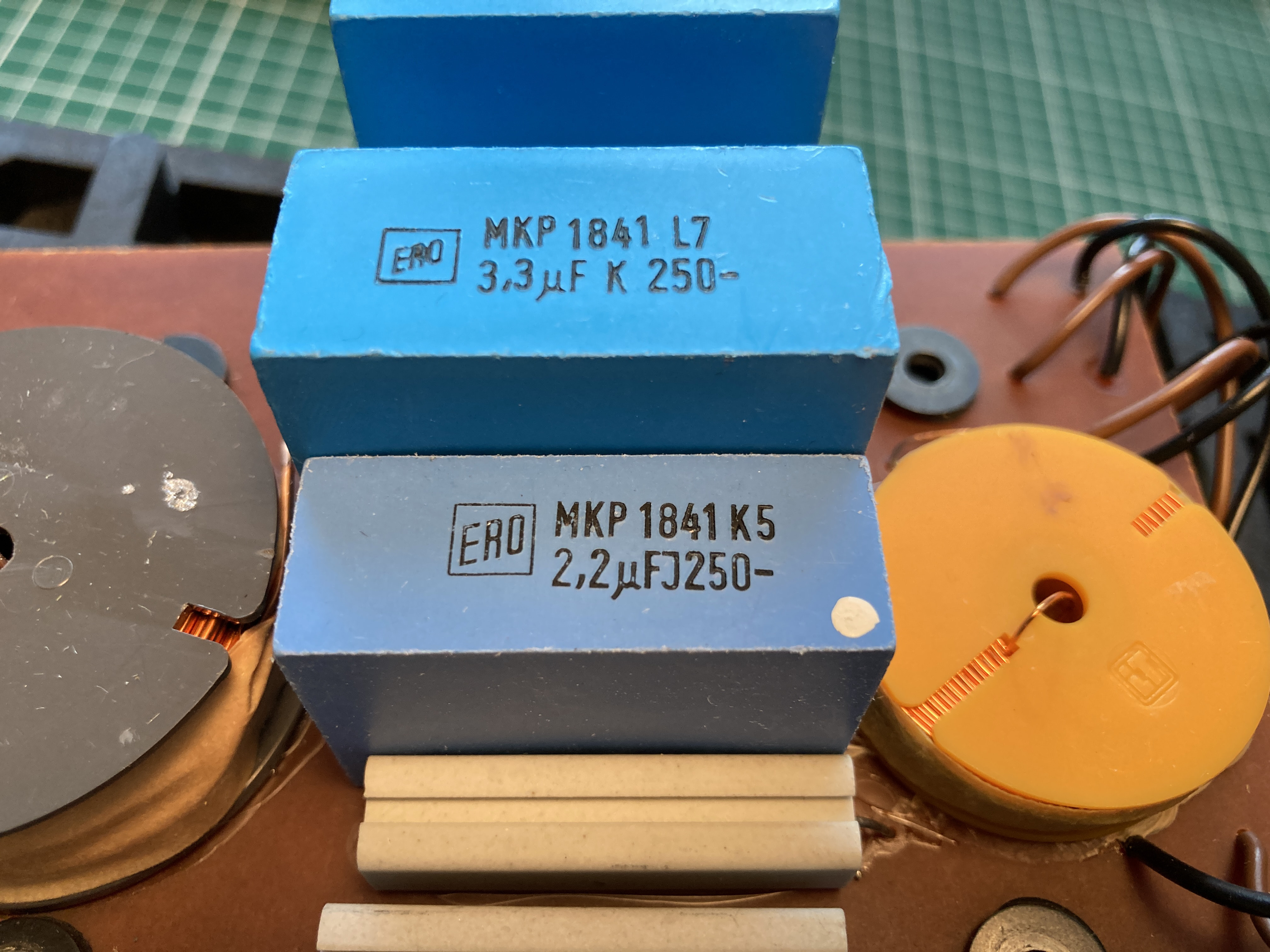

: Första kondensatorgruppen.; EFE70447-1651-4A0C-845F-1E58F27FEAFD.jpeg (1.42 MiB) Visad 5058 gånger

Den andra på 8,2 microfarad (även här ligger värdet 0,1 för lågt) är uppdelade på tre, varav den ena sitter på undersidan av kretskortet.

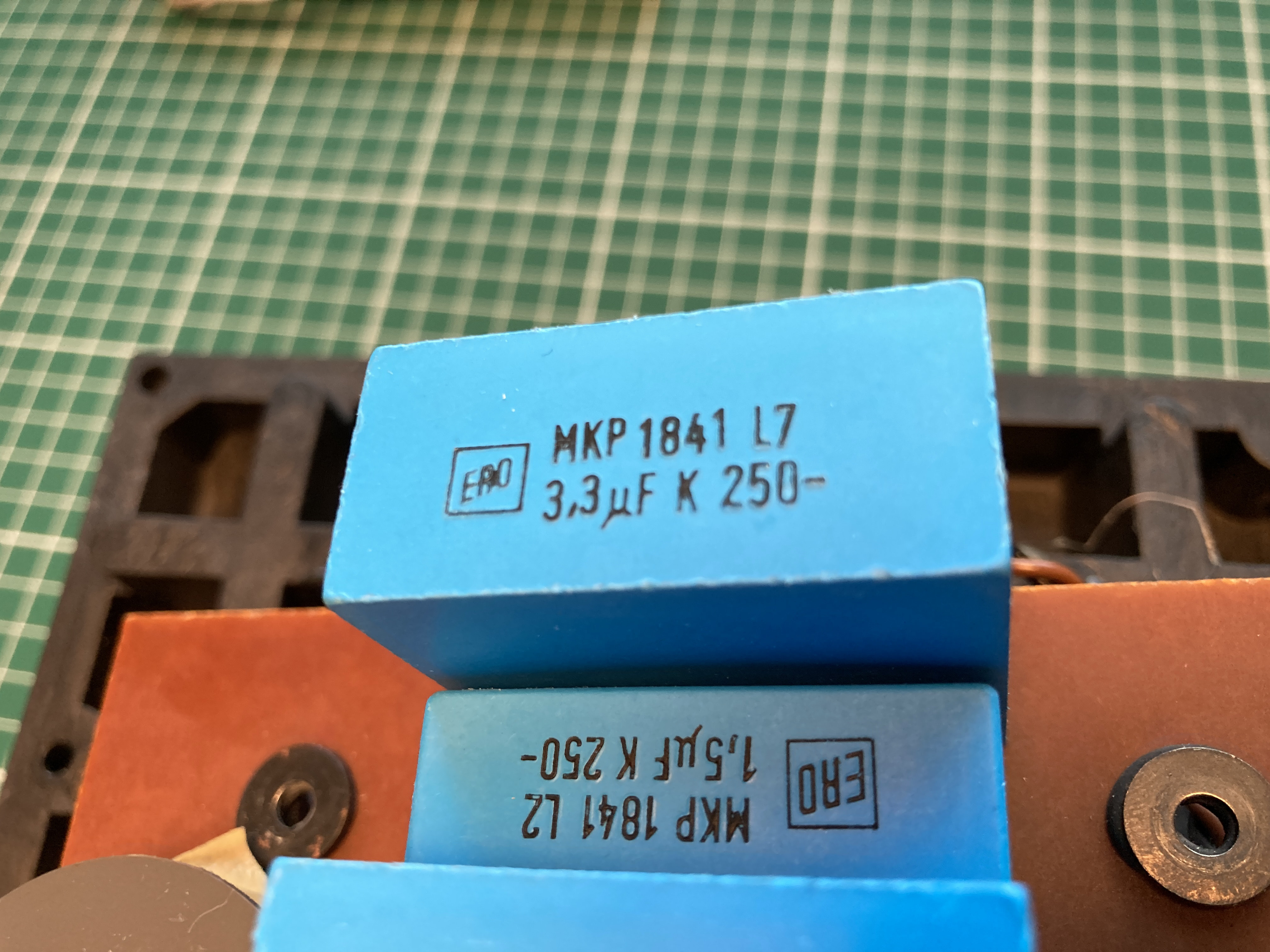

: Andra gruppen av kondensatorer.; 463BD33D-152C-4546-B67D-41AC681659C4.jpeg (1.44 MiB) Visad 5058 gånger

: Andra gruppen av kondensatorer.; 04D25E49-6228-42AA-9DA4-AB9D4442BB90.jpeg (1.25 MiB) Visad 5058 gånger

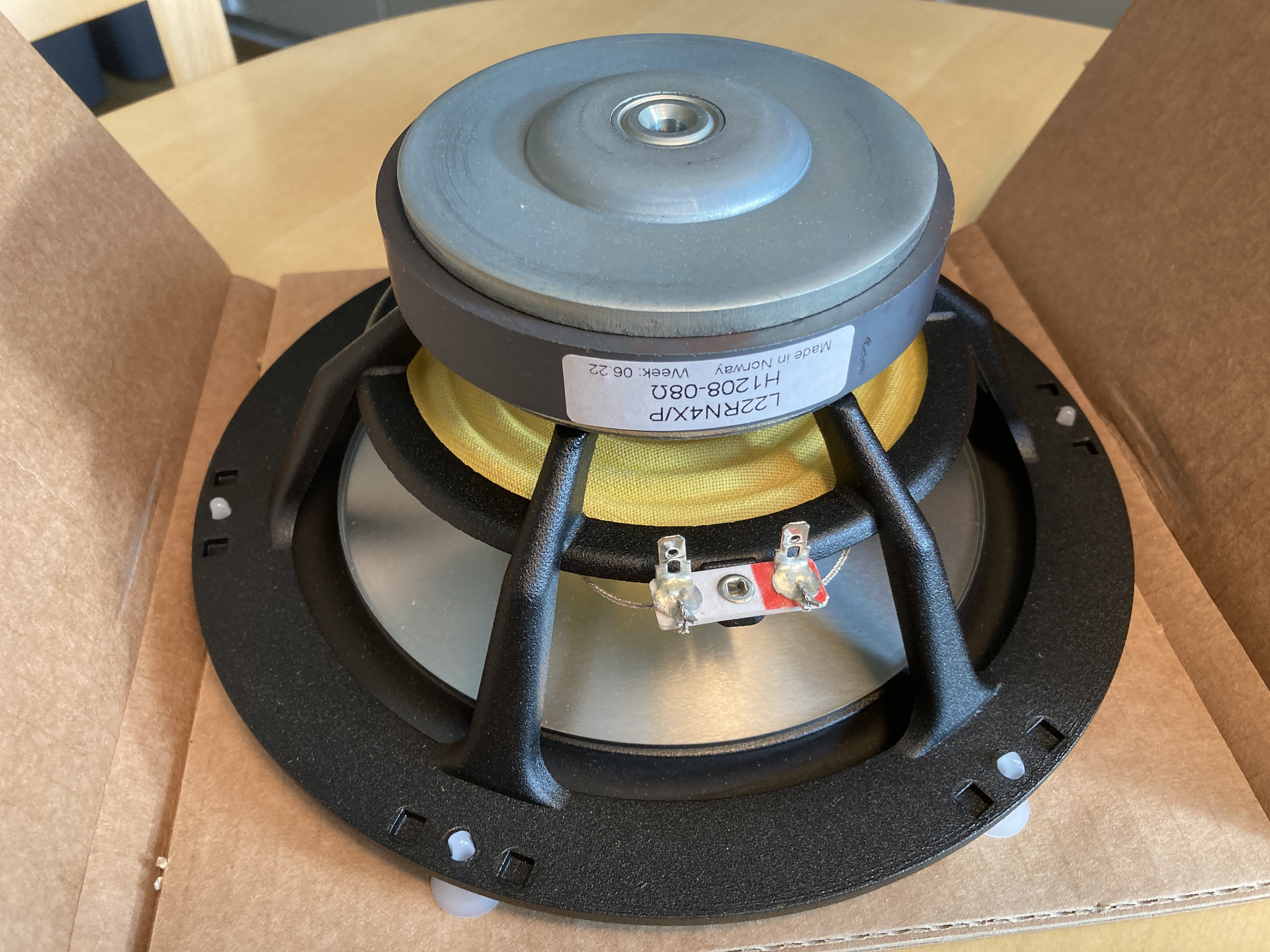

Det första paketet med komponenter anlände idag, mellanregister och basar.

: 621FCE3A-372C-4BA4-8339-5235605F287F.jpeg (1.31 MiB) Visad 5058 gånger

: 9E18AB67-5181-4B59-A2CF-0D986AD402F6.jpeg (1.15 MiB) Visad 5058 gånger

: A2BF503F-F5EC-4696-9D6C-5A8DB0A1DAA7.jpeg (1.54 MiB) Visad 5058 gånger

: 15E18590-C3BE-43C3-9762-B3C400886945.jpeg (1.15 MiB) Visad 5058 gånger

: 13ADFB40-DE85-478D-8E69-A08D0D39205C.jpeg (1.34 MiB) Visad 5058 gånger

En rolig tillfällighet är att baselementet är samma som i mina Von Schweikert.

: 523C76FA-2F04-4E13-84A7-0040AFC47D5E.jpeg (1.27 MiB) Visad 5058 gånger

av **Chris71** » 2023-04-07 00:15

Kul resto bygge kommer säkert låta trevligt, måste passa på att fråga när du bjöd på bilden, är du nöjd med dina VS talare?

Har ett bygge på G som delar en del design ideer med VS och Wilson, bland annat volym avstämning och element som i dina VS.

av **Axorion** » 2023-04-07 11:05

Intressant, kan nog bli ett par bra högtalare.

Har inte lyssnat på speciellt många högtalare, men gillar definitivt mina VS. Kan lyssna på dem i timmar utan att bli lyssningstrött och de låter även bra på låg volym. Låter förstås bäst med bra inspelningar, men är ändå tillräcklig förlåtande att jag med glädje kan lyssna på sämre inspelad favoritmusik.

Basen är väl integrerad och har inga problem att spela ner till runt 20Hz. Dessutom tack vare att mellanregistret är delat så lågt har jag vågat mig på att biampa och rumskorrigera basen med dsp.

av **Imperial-Blomman** » 2023-04-07 12:37

Ja har bara lyssnat på Von Sweikert VR3.
Dom tyckte ja lät bra.

OA-116 kommer å bli bra.
Ja håller åxå på m ett par men de blir helt andra element.

Dina diskant filter e inte orginal.
Men e d lika som orginal kopplingsmässigt så ere bara å köra på.
0,1uF hit lr dit spelar inte så sor roll.

Väkommen hit.

av **Axorion** » 2023-04-07 14:09

@Imperial-Blomman tackar!

Började nästan misstänka att det inte var original, tack för bekräftelse. Nej avvikelsen på värdena har nog inte så stor betydelse, men eftersom det ena skall ändras enligt satiriuppgraderingen från carlssonkult blir de utbytta mot två nya caps med rätt värden.

Kul att du också håller på med ett par, hoppas de blir bra.

av **juanth** » 2023-04-07 14:53

Här kan du se det mesta om OA116

http://www.carlssonkult.se/OA116.aspx

av **Axorion** » 2023-04-08 18:14

juanth skrev:Här kan du se det mesta om OA116

http://www.carlssonkult.se/OA116.aspx

Javisst den sidan har jag tittat på, gör uppgraderingen som rekommenderas där.
All bra info där bidrog till att jag skulle våga mig på en renovering.

av **juanth** » 2023-04-08 20:14

Axorion skrev:
juanth skrev:Här kan du se det mesta om OA116

http://www.carlssonkult.se/OA116.aspx

Javisst den sidan har jag tittat på, gör uppgraderingen som rekommenderas där.
All bra info där bidrog till att jag skulle våga mig på en renovering.

Kul. Bra.
Angående att ta bort komponenter från kort så använd lödkolv och eventuellt en avbitartång. Värm och dra.

av **Imperial-Blomman** » 2023-04-09 22:40

Tennsug e bra å ha.

av **VintageHiFi** » 2023-04-09 23:58

Imperial-Blomman skrev:Tennsug e bra å ha.

+1
Jag brukar använda en kombo av tennsug & lödfläta för att få riktigt rent.

av **Axorion** » 2023-04-15 23:29

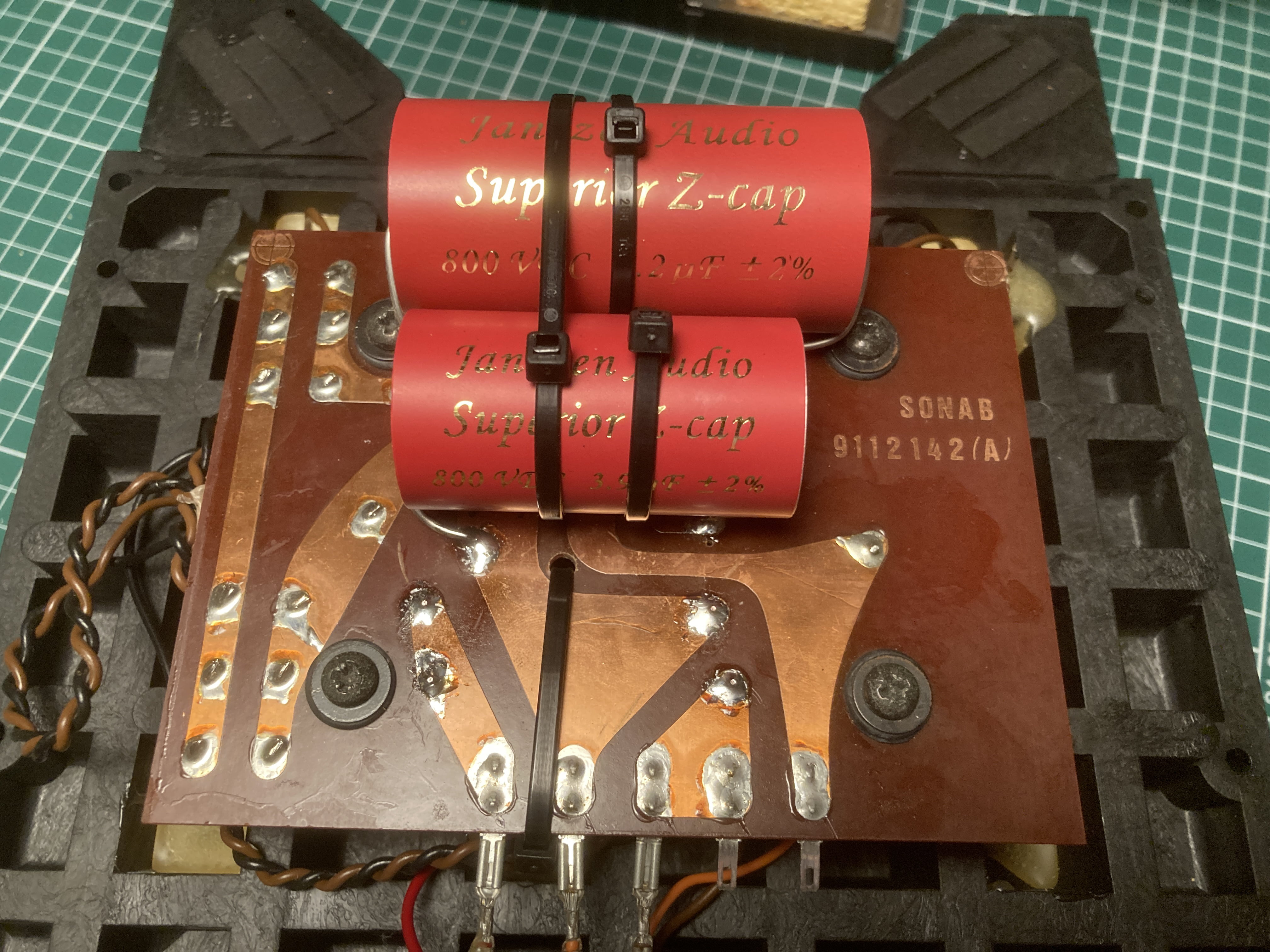

Filterkomponenterna har anlänt och börjar med att modifiera diskantfiltren.

: 03E5ABC6-05CE-49E8-A7EA-6F2CAF13882D.jpeg (1.51 MiB) Visad 4574 gånger

Byter kondingar till Jantzen, utifrån vad jag hittade att läsa om dem föll de mig i smaken.
Ersätter även motstånden till bättre kvalitet när nu när allt ändå är isärplockade, även de Jantzen.

: 61ECD149-AA63-4E79-A952-61B47775171A.jpeg (1.42 MiB) Visad 4574 gånger

: A33CA1F0-5117-43B5-B965-F8DF967DEE11.jpeg (1.52 MiB) Visad 4574 gånger

Kondensatorerna fick inte plats på framsidan så monterade dem på baksidan istället, borrade även några hål så komponenterna kan sättas fast med buntband, vill inte limma dem.

Testade båda enheterna med tonbyglarna i samtliga lägen och de fungerar som de ska.

Härnäst skall hjulen flyttas över till de nya bottenplattorna, hade inte sett efter så noga, men upptäckte när jag tog loss de första fyra att gummit är helt borta, har lästa att detta alltid verkar vara fallet. Har sett att Hifikit säljer nya hjul, men känns som slöseri när de är helt fungerande och de är ganska dyra. Letade på nätet efter enbart nytt gummi till dem men verkar inte som det säljs så kanske testar med vulktejp, har inte bestämt mig än.

: 9768020D-9245-4D45-B6C0-DFE12175D5C3.jpeg (1.54 MiB) Visad 4574 gånger

av **Imperial-Blomman** » 2023-04-16 00:57

Kolla sen när du monterar hjulen att dom hamnar på rätt låda.
Dom e lite olika för vänster resp höger högtalarhjul.

Spännande att de går framåt.

Mid elementena har 16 Ohm talspole å satt bara i OA-116.
Basarna e 5,3 Ohm å sitter i 116 och 2212.
Dom har ett visst värde för orginal renoverare mfl.

Själv låter ja mina gamla element samla damm.
Ja vill kunna återställa mina 116 mest bara för att...
Enl mej så har tiden sprungit ifrån SC165 å
ja kommer nog aldrig å montera dom igen.

av **sportbilsentusiasten** » 2023-04-16 06:54

Kul tråd, lycka till !!

PS
Fixade inlägget som du hade problem med.
Välkommen till forumet Axorion!!

av **Kermit116** » 2023-04-16 09:30

Axorion skrev:... Letade på nätet efter enbart nytt gummi till dem men verkar inte som det säljs så kanske testar med vulktejp, har inte bestämt mig än.
...

Om Du testar med vulktejp så ställ dom en tid på ett vitt papper så Du ser att vulktejpen inte ger svarta fläckar och streck på bästa vardagsrumsgolvet. Mina gjorde det...

av **Calleberg** » 2023-04-16 09:48

Och om den svärtar kan du alltid prova med några lager krympslang modell större.
https://www.amazon.se/Krympslang-Round- ... B08HLX3XY6

av **Axorion** » 2023-04-16 10:00

sportbilsentusiasten skrev:Kul tråd, lycka till !!

PS
Fixade inlägget som du hade problem med.
Välkommen till forumet Axorion!!

Tackar!

av **Axorion** » 2023-04-16 10:05

Kermit116 skrev:Om Du testar med vulktejp så ställ dom en tid på ett vitt papper så Du ser att vulktejpen inte ger svarta fläckar och streck på bästa vardagsrumsgolvet. Mina gjorde det...

Så långt hade jag inte tänkt, tack för varningen.

av **Axorion** » 2023-04-16 10:12

Calleberg skrev:Och om den svärtar kan du alltid prova med några lager krympslang modell större.
https://www.amazon.se/Krympslang-Round- ... B08HLX3XY6

Krympslang var ett bra förslag, borde ju räcka med enbart det i lagom tjockt lager. Lådorna ska ju ändå inte flyttas runt dagligen.

av **Axorion** » 2023-04-16 10:38

Imperial-Blomman skrev:Kolla sen när du monterar hjulen att dom hamnar på rätt låda.
Dom e lite olika för vänster resp höger högtalarhjul.

Ja, såg det i instruktionshäftet som var med kitet, annars hade jag inte haft en tanke på det.

Imperial-Blomman skrev:Mid elementena har 16 Ohm talspole å satt bara i OA-116.
Basarna e 5,3 Ohm å sitter i 116 och 2212.
Dom har ett visst värde för orginal renoverare mfl.

Själv låter ja mina gamla element samla damm.
Ja vill kunna återställa mina 116 mest bara för att...
Enl mej så har tiden sprungit ifrån SC165 å
ja kommer nog aldrig å montera dom igen.

Kommer förmodligen se om jag kan sälja de gamla elementen och även bottenplattor samt bas/mellan filtren, har inte utrymme att spara dem.

Har full respekt och tycker det är kul med renoveringar där allt behålls original, men i längden tror jag en modernisering ger en högtalare som jag uppskattar mer att lyssna på.

av **Axorion** » 2023-04-16 18:57

Passar på att byta caps till mellanregistret också, förmodligen helt onödigt, förutom för min egen sinnesfrid.

: 0078B550-4E22-4BF9-B69C-E9B658BFAE4B.jpeg (1.63 MiB) Visad 4471 gånger

Var trångt, så här i efterhand kan jag konstatera att jag hade föredragit att bygga filterkortet själv, men det är perfekt som plug and play om man inte vill löda själv.

Passade även på att montera bort XLR kontakten, skall bytas till vanliga högtalarterminaler som monteras på vinkeljärn.

av **Imperial-Blomman** » 2023-04-16 20:02

De e midden du ska lägga krutet på filtermässigt.

300-3000Hz är våra öron mest känsliga för.

Ja de hade kanske varit lättare å bygga de nya filtret på en plyfa bit lr likn.
Men de ser ut som att du får till d ändå.

av **Axorion** » 2023-04-16 20:38

Imperial-Blomman skrev:De e midden du ska lägga krutet på filtermässigt.

300-3000Hz är våra öron mest känsliga för.

Ja de hade kanske varit lättare å bygga de nya filtret på en plyfa bit lr likn.
Men de ser ut som att du får till d ändå.

Tack.
Utgår bara från råd och vad jag läst, men kondingar som är direkt i signalvägen är de som har betydelse, dessa är inte det.

av **lemmts** » 2023-04-17 19:43

Axorion skrev:Tack.
Utgår bara från råd och vad jag läst, men kondingar som är direkt i signalvägen är de som har betydelse, dessa är inte det.

Jag undrar om det där verkligen stämmer? Kondingarna måste ju påverka oavsett om de sitter direkt i signalvägen eller inte. Annars skulle de inte behövas.

av **Imperial-Blomman** » 2023-04-17 20:10

Nja!

De e ett samspel mellan alla komponenter i filtret.
Dom kondingarna som går direkt t jord e lika viktiga.

av **Axorion** » 2023-04-17 21:18

Jag mailade bland annat Jantzen och frågade, fick svar av Michael Dahl Jantzen som ju borde ha intresse av att sälja påkostade kondensatorer, men hans svar var just att de som är direkt i signalvägen är viktigast och de andra har mindre betydelse.

Kommer förmodligen aldrig göra några jämförelser själv så näst bäst blir ju att fråga andra som gjort just det.

Men även om jag inte helt skulle utesluta möjligheten till hörbara förändringar måste man ju någonstans sansa sig rent kostnadsmässigt också.

av **Axorion** » 2023-04-24 19:55

Ska ju som nämndes montera konventionella högtalarterminaler och har konstaterat att nya hål måste borras för kabeln mellan dem och filtret, men funderar på vad jag skall använda för att täta både de nya och gamla hålen.

Silikon brukar ju funka och fästa bra, men har även sett att många verkar använda smältlim (limpistol)

Är det ena eller andra att föredra, eller finns det något annat som lämpar sig bättre för ändamålet?

av **Maccis** » 2023-04-27 20:00

Axorion skrev:funderar på vad jag skall använda för att täta både de nya och gamla hålen.

Silikon brukar ju funka och fästa bra, men har även sett att många verkar använda smältlim (limpistol)

Är det ena eller andra att föredra, eller finns det något annat som lämpar sig bättre för ändamålet?

Häftmassa är en klassiker för mindre hål.

av **Imperial-Blomman** » 2023-04-27 21:30

Tuggummi

av **Chris71** » 2023-04-27 21:54

Häftmassa är väl Carlsson OA godkänt sitter iaf i OA50 i kabelgenomföringen

av **data_foggen** » 2023-04-28 08:31

Smältlim funkar över tid och kan tas bort om det skulle behövas.
Någon variant av den vita häftmassan är inte stabil över tid då den börjar flyta ut/droppa och det blir kladdigt som f om man vill ta bort.

av **Axorion** » 2023-05-23 19:39

Har inte hänt så mycket på ett tag eftersom jag gjort lite efterforskningar samt väntat på leveranser. Det som har stått på tur är att sätta nytt gummi på hjulen, fick en bit riktigt tjock krympslang av en bekant, diameter 50mm med lim inuti som visade sig fungera perfekt för ändamålet.

: IMG_1208-compressed.jpeg (1.33 MiB) Visad 2683 gånger

Ville även sätta en tunnare slang över denna och köpte en på 70mm, det visade sig dock vara ett misstag, var svår att få på plats och blev tvungen att förkrympa, så köpte istället en 50mm, tydligen är krympslangar i denna storlek aningen större än angivet så var inte alls svår att föra på och jag blev nöjd med resultatet.

: IMG_1210-compressed.jpeg (1.44 MiB) Visad 2683 gånger

: IMG_1211-compressed.jpeg (1.37 MiB) Visad 2683 gånger

Kan nämna att jag hade ett skärbord till hands, funkade bra. Hade speciellt inte velat försöka skära den tjocka slangen med kniv.

: IMG_1207-compressed.jpeg (1.38 MiB) Visad 2683 gånger

av **Kermit116** » 2023-05-23 22:20

Riktigt snyggt! Kul!

av **lemmts** » 2023-05-24 18:14

Ja, det var en snygg lösning. Hoppas att det håller.

av **Axorion** » 2023-07-19 20:46

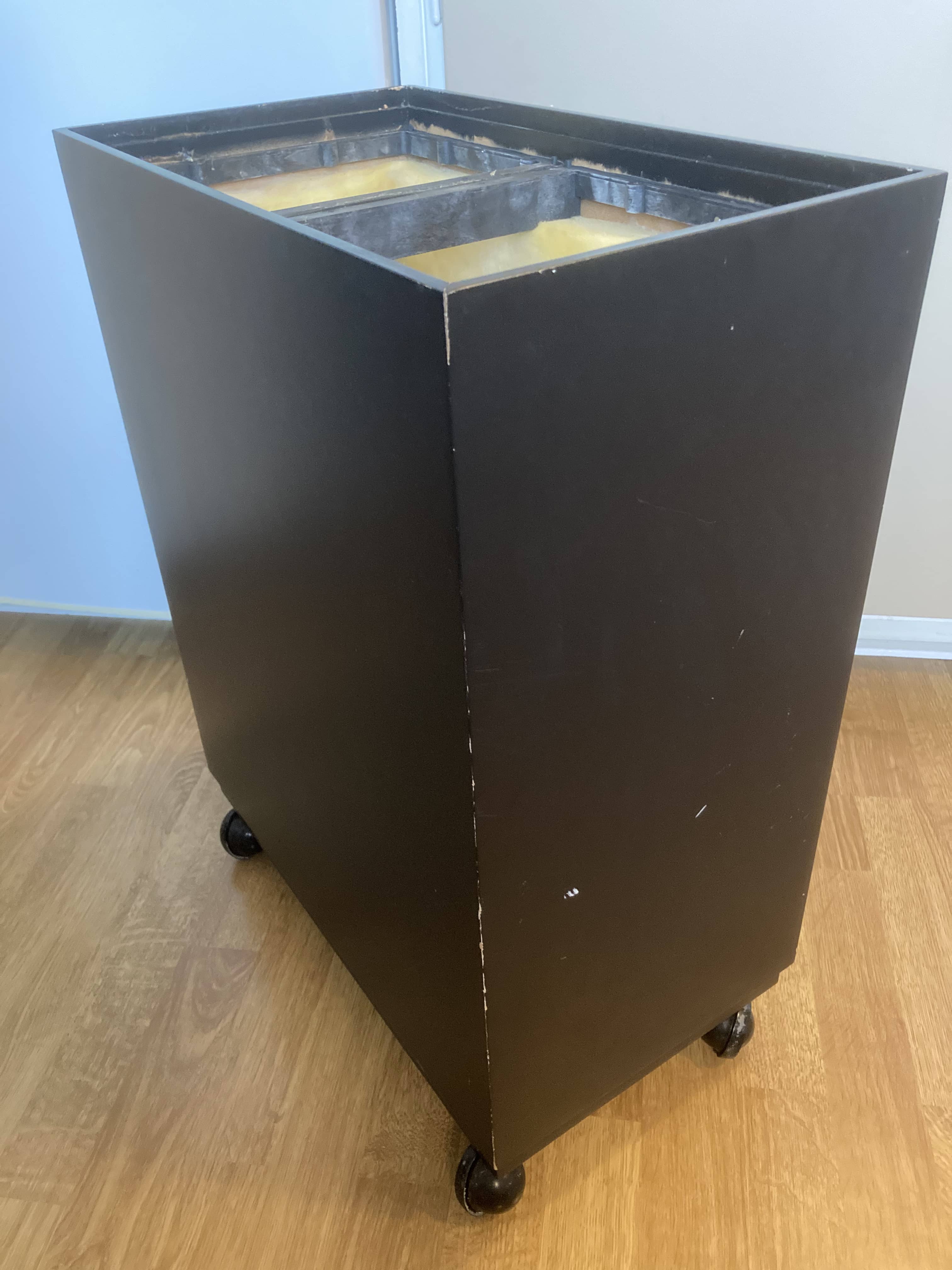

Lådorna har äntligen blivit färdiga på måleriet så jag kan göra färdigt dem.
Började med att montera nya högtalarterminaler, borrade även ett nytt hål och monterade längre kablar på den ena. Hål tätas även med limpistol.

: IMG_1296-compressed.jpeg (839.81 KiB) Visad 2412 gånger

: IMG_1298-compressed.jpeg (933.9 KiB) Visad 2412 gånger

Därefter monterades basar och kablar löddes.

: IMG_1303-compressed.jpeg (1.34 MiB) Visad 2412 gånger

Sedan borrades nya hål och mellanregistren monterades.

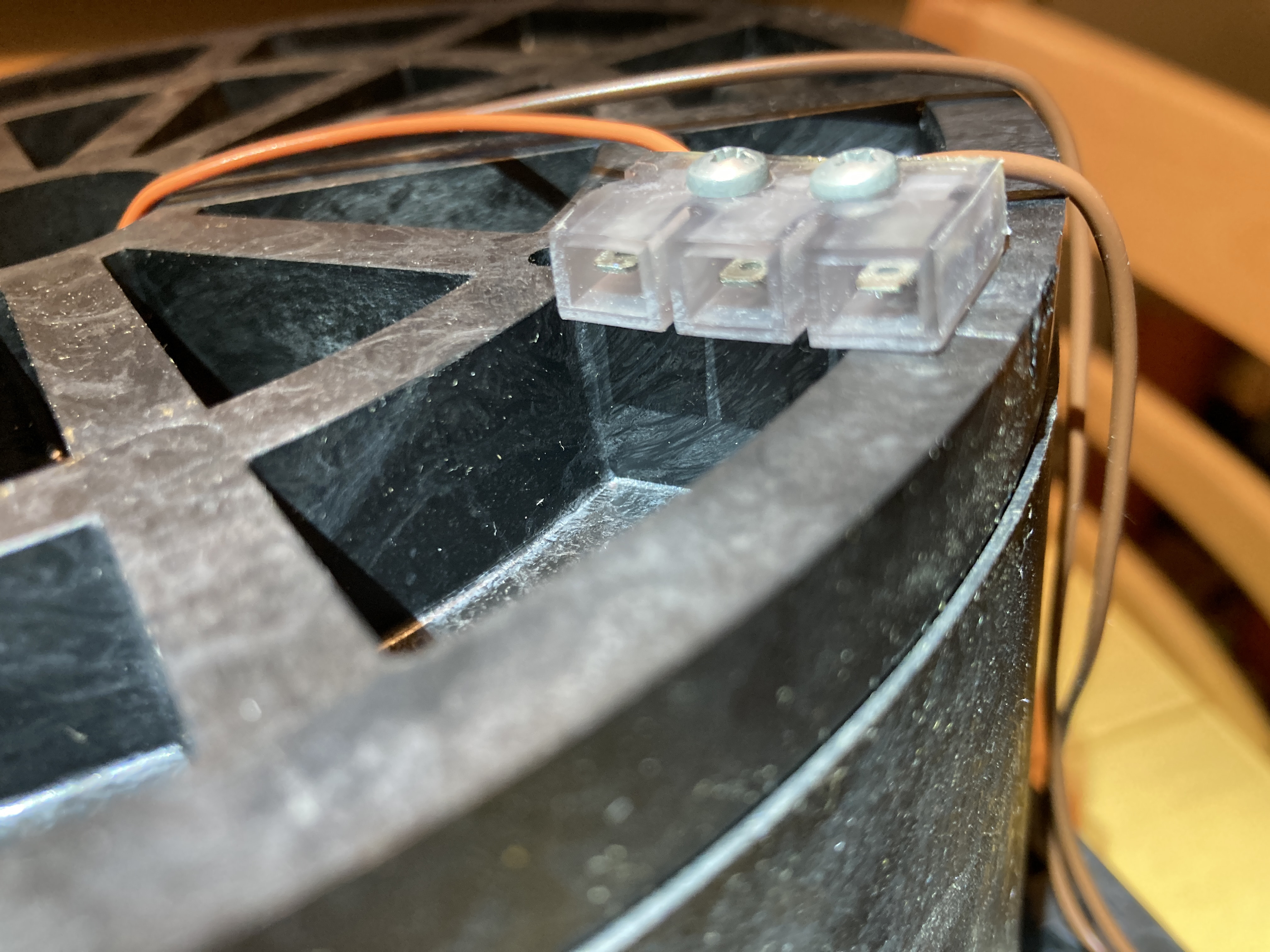

Efter det monteras nytt internkablage och toppbafflar monteras på ena högtalaren, tog inga bilder på detta, men har en på resultatet

: IMG_1305-compressed.jpeg (1.21 MiB) Visad 2412 gånger

Tar några fler bilder när den andra monteras.

av **Axorion** » 2023-07-20 14:41

Gjorde färdigt den andra högtalaren idag, lite bilder på detta

: IMG_1307-compressed.jpeg (1.67 MiB) Visad 2371 gånger

: IMG_1310-compressed.jpeg (1.46 MiB) Visad 2371 gånger

: IMG_1311-compressed.jpeg (1.38 MiB) Visad 2371 gånger

Båda fungerar som de ska, så bara kvar att byta gummilisterna på gallren samt spela in de nya elementen.

Kul att ni följt tråden, tack för hjälp och lovord.

av **jansch** » 2023-07-20 21:09

Axorion skrev:Gjorde färdigt den andra högtalaren idag, lite bilder på detta




Båda fungerar som de ska, så bara kvar att byta gummilisterna på gallren samt spela in de nya elementen.

Kul att ni följt tråden, tack för hjälp och lovord.

Lämplig gummilist för gallrenfinns hos Kuntze.

av **Axorion** » 2023-07-21 13:30

jansch skrev:Lämplig gummilist för gallrenfinns hos Kuntze.

Ska titta där, tack.

av **Imperial-Blomman** » 2023-07-22 16:13

Även Hifikit har gummi list t gallren.

Snyggt bygge!
Har du hunnit lyssna än?

av **Axorion** » 2023-07-25 20:47

Imperial-Blomman skrev:Snyggt bygge!
Har du hunnit lyssna än?

Tack!
Har spenderat några dagar med dem, basen är helt klart imponerande, mellanregistret låter också mycket bra, dock lite svullet allra längst ner i registret (kan bero på placering för nära hörn dock) och diskanten en stor förbättring mot de OA-14 jag testat.
Dock kan jag konstatera att rummet jag har, där möjligheten att placera dem och justera lyssningspossitionen är mycket liten, inte riktigt funkar tyvärr. För att få ljudet att riktigt släppa från högtalarna skulle jag behöva ställa soffan på ett ställe där jag inte kan ha den av utrymmesskäl.

av **oa51** » 2023-07-28 12:14

Riktigt snygg lösning på anslutningsterminalerna - var har du skaffat vinkeljärnen som polskruvarna sitter i? Tillverkat själv av alu profil?

av **Axorion** » 2023-07-28 20:29

oa51 skrev:Riktigt snygg lösning på anslutningsterminalerna - var har du skaffat vinkeljärnen som polskruvarna sitter i? Tillverkat själv av alu profil?

Smeden på jobbet gjorde dem åt mig, det är aluminium och antar han sågade till vinkeljärn till rätt dimension.
