OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-06 00:12

Har blivit biten av Vintage hi-fi och tänkte att det skulle vara kul att hitta ett par anständiga kulthögtalare också.

Sneglade lite på äldre JBL men där skenade priserna upp i 5 siffrigt rätt snabbt. Carlsson har jag alltid vetat vad det varit för högtalare då man såg sådana hos vänners föräldrar på 80 talet ( min far var inte som andra utan körde stora altec horn med altec basar till min mors förtret...)

Dagens lägenheter och hus går mot öppna planlösningar vilket gör att ett bra sweetspot område är svårt att finna. De Dynaudiostativare jag har idag låter fantastiskt vid stillasittande lyssning och då i sweetspot. Så jag började tänka i banorna rundstrålande och kom att tänka på MBL men då spårar budgeten igen.

Efter ett besök hos Hifikit så provlyssnade jag den några år gamla MMX byggsatsen och den föll mig helt i smaken. Lagom stor och helt klart en annorlunda högtalare mot vad man är van att lyssna på. Blickarna drogs till Blocket och eftersom jag inte kunde något om dessa högtalare så slog man till på första bästa man hittade ett par OA-5 type 2 enligt annonsen. Lådorna såg riktigt fina ut och det var mest det jag tittade på när jag ändå tänkte renovera och byta elementen.

Efter lite mer surfande på nätet och jämförande med det jag köpt så tog det inte långt tid innan jag förstod att det var kopior av det sämre slaget. Lådorna höll inte samma mått, inte samma stagningar inuti etc. Det enda som stämde var Philips bredbandare. Nu vart det ut på blocket och leta igen men de jag ringde på var sålda eller totala fantasipriser på. Efter lite letande hittar jag endast ett par lådor i väldigt fint skick. Några repor får man ta med tanke på att dom ändå är 40 år gamla :-)

Så nu kunde äntligen bygget starta.

Det som inhandlats hittills är:

2 X Obi F87
8 X Obi T22
Filterkomponenter
Skruvar
Högtalarterminaler
Internkablage
SD fötter för MMX
Material för galler
Träolja
Svart lackfärg
Dämpning

Jag beslöt även efter lite velande om att göra nya bafflar i 16 mm mdf istället för att behålla originalet i spån.

I denna tråden kommer byggbilder och färdigt resultat att visas. Blir jag inte nöjd åker dom väl ut på torget sedan :-)

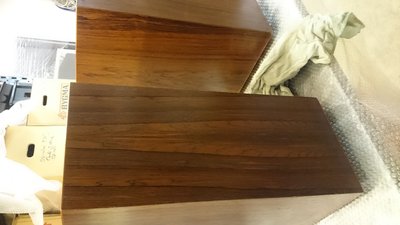

Lådorna tvättas och oljas 3 ggr


Original högtalarkabel tas väck. Sockeln målas även svart för en mer estetisk look.

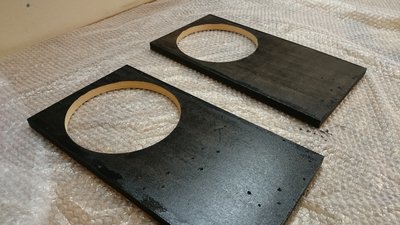

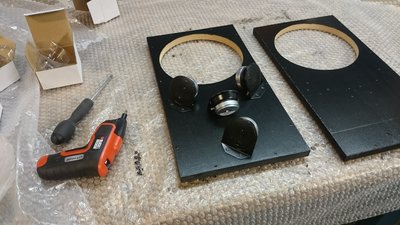

16 mm mdf bafflar tillverkas och hål fräses ut för de nya Obi elementen. Diskanterna måttas även in dom med.

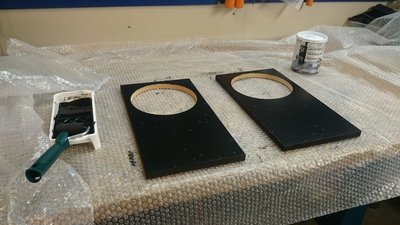

Målning 1/3 av dom nya bafflarna


Nya nät måttas till samt list sätts dit vid kanterna.


Internkablage (Supra) dras ner till nya terminaler. SD fötterna provmonterade.


I helgen blir det att göra klart filter och montera i ny dämpning.
______________
Nuvarande hi-fi:
Altec Lansing DIY (416-8a, 802-8g, Seos 15 waveguides, Z19 filter, 620 lådor)
Edison triod 300b

Användarvisningsbild
rampitsch

Inlägg: 549
Blev medlem: 2011-02-05
Ort: Västerhaninge (Stockholm)

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav rampitsch » 2015-06-06 07:12

Kul renovering!

Nog första baffelbytet jag ser dokumenterat på ett par OA5or.
Ser ut att kunna bli riktigt bra. Ser fram emot helgens bilder :)

Lycka till!

MVH
Rampitsch

Användarvisningsbild
PerStromgren

Inlägg: 28414
Blev medlem: 2005-03-25
Ort: Karlstad

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav PerStromgren » 2015-06-06 08:19

Välkommen till faktiskt, Ljungberg! Ditt första inlägg ger ett fantastiskt gott intryck av din förmåga att skriva intressant! Vi ser fram emot fortsättningen.
... tycker jag!

Per

Användarvisningsbild
ljungberg_Sthlm

Inlägg: 316
Blev medlem: 2015-06-05
Ort: Stockholm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-06 18:39

Tackar :-)

Hann förbi verkstaden idag för att nästan slutföra högtalarna. Bara lösningen till elementen kvar.

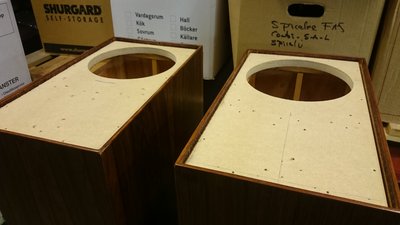

Sista strykningen av nya bafflarna

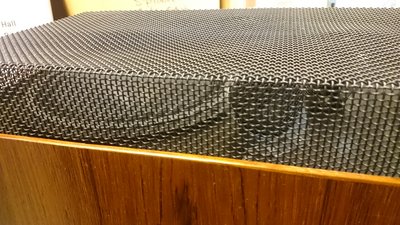

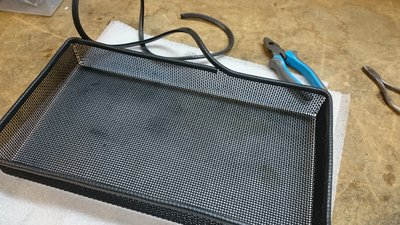

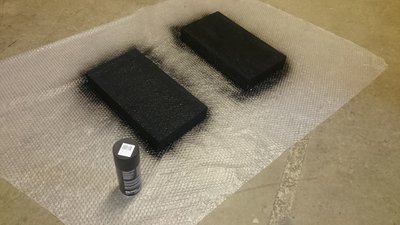

målning av gallrena

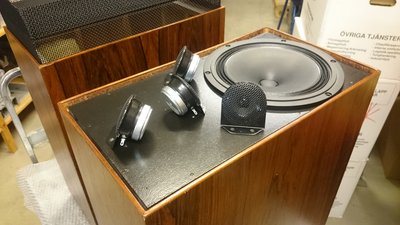

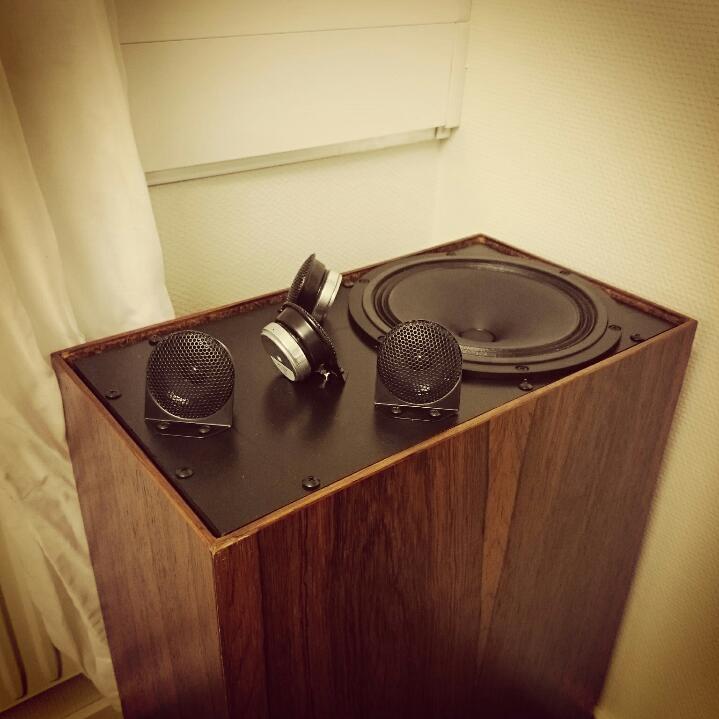

Montering av de nya diskanterna

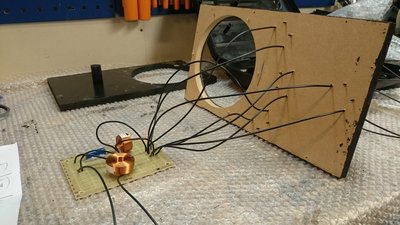

Dragning av kablar. Ormbo...


Provmontering baffel inkl håltagning för Obi bredbandaren

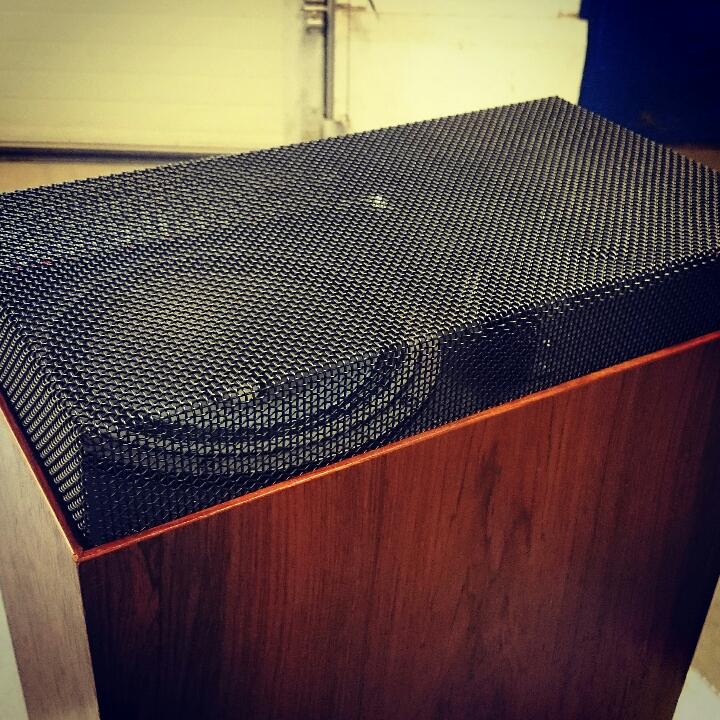

Galler på plats
______________
Nuvarande hi-fi:
Altec Lansing DIY (416-8a, 802-8g, Seos 15 waveguides, Z19 filter, 620 lådor)
Edison triod 300b

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 7530
Blev medlem: 2007-10-28

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav Kalejdokom » 2015-06-06 19:07

Snyggt jobbat! Hoppas att det låter lika bra som det ser ut :) .

Jag vill veta mer om gallren. Har du gjort helt nya galler? Vad använde du för material? Hur har du bockat och fixat till hörnen? Jag ser gärna några detaljbilder av gallret och hörnen.

Användarvisningsbild
ljungberg_Sthlm

Inlägg: 316
Blev medlem: 2015-06-05
Ort: Stockholm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-08 10:43

Kalejdokom skrev:Snyggt jobbat! Hoppas att det låter lika bra som det ser ut :) .

Jag vill veta mer om gallren. Har du gjort helt nya galler? Vad använde du för material? Hur har du bockat och fixat till hörnen? Jag ser gärna några detaljbilder av gallret och hörnen.


Tackar. Gallren är ifrån klonerna som var lite större än original. Bockade till det första och använde det som mall för det andra. Listen täcker sedan bristerna ;-)
______________
Nuvarande hi-fi:
Altec Lansing DIY (416-8a, 802-8g, Seos 15 waveguides, Z19 filter, 620 lådor)
Edison triod 300b

Användarvisningsbild
Prozac

Inlägg: 784
Blev medlem: 2003-09-25
Ort: Väster om Sthlm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav Prozac » 2015-06-08 13:25

Fina byggen! -det är något med formen på OA5 som är så klassisk och så rätt, den pryder verkligen sin plats.

Du har kanske redan koll på detta men det finns ett alternativt filter framtaget om man inte vill köra bredbandaren fullt så högt, -kan vara roligt att testa

http://www.carlssonkult.se/OA5MMX.aspx

mvh
Ha en fortsatt trevlig dag.

Användarvisningsbild
ljungberg_Sthlm

Inlägg: 316
Blev medlem: 2015-06-05
Ort: Stockholm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-08 14:24

Prozac skrev:Fina byggen! -det är något med formen på OA5 som är så klassisk och så rätt, den pryder verkligen sin plats.

Du har kanske redan koll på detta men det finns ett alternativt filter framtaget om man inte vill köra bredbandaren fullt så högt, -kan vara roligt att testa

http://www.carlssonkult.se/OA5MMX.aspx

mvh


Tack och bock.

Jag kör faktiskt samma komponenter i mitt nya filter som föreslås för MMX.
______________
Nuvarande hi-fi:
Altec Lansing DIY (416-8a, 802-8g, Seos 15 waveguides, Z19 filter, 620 lådor)
Edison triod 300b

Användarvisningsbild
ljungberg_Sthlm

Inlägg: 316
Blev medlem: 2015-06-05
Ort: Stockholm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-08 14:27

Första högtalaren vart klar idag. Hade fundering på att lämna in kabinetten på lackering tidigare men är glad att jag behöll original träfärgen.
______________
Nuvarande hi-fi:
Altec Lansing DIY (416-8a, 802-8g, Seos 15 waveguides, Z19 filter, 620 lådor)
Edison triod 300b

Användarvisningsbild
PerStromgren

Inlägg: 28414
Blev medlem: 2005-03-25
Ort: Karlstad

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav PerStromgren » 2015-06-08 14:39

Det blev sk-tsnyggt! Formen är i mina ögon snyggare än den moderna kusinen, MMX.
... tycker jag!

Per

Användarvisningsbild
data_foggen

Inlägg: 862
Blev medlem: 2006-08-18
Ort: os

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav data_foggen » 2015-06-09 10:14

Imponerande renovering/uppgradering. Mycket snyggt gjort! :D
//H
Det finns ingen planet B.

Användarvisningsbild
ljungberg_Sthlm

Inlägg: 316
Blev medlem: 2015-06-05
Ort: Stockholm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-11 22:36

Nu är dom äntligen klara och provlyssnade. Bredbandaren kräver lite inspelningstid för att riktigt blomma ut (ca 50 timmar) men det lilla man spelat hittills har varit väldigt positivt.

Jag fyllde hela ovandelen med nytt dämpull. Sparade ca 5 cm luft i bredbandarens underkant. Baffeln sitter även den stenhårt med längre skruv mot original. Lådan känns mer stum mot innan och även SD fötterna gjorde sitt med ljudet.

Så nu väntar nästa projekt :-)
______________
Nuvarande hi-fi:
Altec Lansing DIY (416-8a, 802-8g, Seos 15 waveguides, Z19 filter, 620 lådor)
Edison triod 300b

Användarvisningsbild
rampitsch

Inlägg: 549
Blev medlem: 2011-02-05
Ort: Västerhaninge (Stockholm)

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav rampitsch » 2015-06-12 07:42

Kul att du är nöjd med resultatet! De är verkligen snygga och har en speciell form. Första gången jag ser en sådan seriös renovering av ett par OA5or.

Vi ser fram emot nästa projekt!

//Rampitsch

Användarvisningsbild
Prozac

Inlägg: 784
Blev medlem: 2003-09-25
Ort: Väster om Sthlm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav Prozac » 2015-06-12 10:54

-men kan vi inte få höra lite mer om hur det låter?

ljudbild, spridning, hur blev basen etc...
Ha en fortsatt trevlig dag.

Användarvisningsbild
ljungberg_Sthlm

Inlägg: 316
Blev medlem: 2015-06-05
Ort: Stockholm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-12 11:28

Prozac skrev:-men kan vi inte få höra lite mer om hur det låter?

ljudbild, spridning, hur blev basen etc...


Nu monterade jag diskanterna enligt Y principen. Jag är faktiskt förvånad hur bra dessa diskanter låter, lent och mjukt.

Med extra stoppning och SD fötterna monterade levereras en trevlig bas. Den är inte avgrundsdjup men det visste jag redan innan. Den låter tight och fast.

Mer än nöjd.
______________
Nuvarande hi-fi:
Altec Lansing DIY (416-8a, 802-8g, Seos 15 waveguides, Z19 filter, 620 lådor)
Edison triod 300b

Användarvisningsbild
STDI
Carlssonsk apostel

Inlägg: 2680
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav STDI » 2015-06-12 12:19

Vad räknar du med för totalkostnad av köpta nya prylar?
Dvs exkl eget arbete och inköp av högtalarna. Du får gärna sätta pris på det också om du vill.
OD-11, 3xOA12(T22+B65OAII), OA52.N, 2xL8, SC6, SC6.2

Användarvisningsbild
ljungberg_Sthlm

Inlägg: 316
Blev medlem: 2015-06-05
Ort: Stockholm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-12 23:33

STDI skrev:Vad räknar du med för totalkostnad av köpta nya prylar?
Dvs exkl eget arbete och inköp av högtalarna. Du får gärna sätta pris på det också om du vill.


För det första om man skall renovera upp ett par OA-5:or så skall man leta efter ett par typ 2 och orenoverade. Tittar man på Blocket finns det en hel del som har fantasipriser på sina originalhögtalare.
Jag skulle inte ge mer än 500 kr för ok lådor med kassa element och max 1000 kr för ett par där lådorna verkligen är mint och elementen i fullt spelande skick.

Så här ser mina inköp ut:
1 par begagnade OA-5.2 500 kr
2 st 8” Obi F87 bredbandselement 1495 kr/st
8 st Obi T22 diskanter 325 kr/st
2 st Acoustic ANP högtalarterminaler 45 kr/st
2 st Delningsfilter enligt OA5-MMX princip 320 kr/s
2 st bafflar 16mm MDF 180 kr
SD fötter för MMX 125 kr
Dämpull. Skruv för diskanter, bas och låda samt tätningslist låda 179 kr
Internkablage hade jag sedan innan.
Träolja, svart lackfärg för bafflar samt sprayfärg för galler hade jag sedan innan.
Total summa: 7304 kr

Arbetstiden beror helt på hur petig man är. Jag slipade och oljade kabinetten 3 ggr innan jag vart nöjd. Originalbafflarna behöll jag inte som många anda gör utan tillverkade nya som jag målade.
Det som tar tid är lödning av delningsfilter och kabeldragning. Allt annat går relativt fort. Räkna med ca 3 dagar för målning och oljning. Övrigt beror helt på hur snabb man är. Jag tog det i lugn takt vilket är ca 1.5 vecka.

Var det då värt detta? Carlssonljudet är speciellt. Inte alls som att sitta och lyssna på ett par fina stativare (refererar jag till mina Dynaudio som låter helt fantastiskt). Jag tycker faktiskt att det var värt detta då jag fick en unik högtalare som levererar precis det jag var ute efter, en högtalare som man slipper sitta i sweetspot och som passar öppen planlösning.

Jag tycker också att de levererar helt ok bas för sin storlek. Placering är väsentlig, vänd bas mot väggen och diskanterna utåt. Bra bredd mellan högtalarna så att ljudet får spridning.
Sedan det största pluset enligt mig, att man har byggt något själv. Om man skulle tröttna på dem senare så håller Carlsson bra andrahandsvärde vilket jag märke när man jagade donatorhögtalare. De flesta såldes omgående när de kom ut på Blocket.

Fick sådan feeling av att löda och såga igen så nu blir det nya projekt.

Tack Er som gillat projektet.
______________
Nuvarande hi-fi:
Altec Lansing DIY (416-8a, 802-8g, Seos 15 waveguides, Z19 filter, 620 lådor)
Edison triod 300b

Användarvisningsbild
STDI
Carlssonsk apostel

Inlägg: 2680
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav STDI » 2015-06-13 06:26

Jag har gillat projektet. Och din inställning till det. Jag tycker kanske inte att "hårdvaran", dvs högtalarna som de nu står, är värda så mycket som de kostat. Men det finns mycket känslor och tillfredsställelse i ett sådant arbete som kompenserar en hel del.
OD-11, 3xOA12(T22+B65OAII), OA52.N, 2xL8, SC6, SC6.2

Användarvisningsbild
ljungberg_Sthlm

Inlägg: 316
Blev medlem: 2015-06-05
Ort: Stockholm

Re: OA-5 typ 2 uppgraderas till typ 3

Inläggav ljungberg_Sthlm » 2015-06-15 10:15

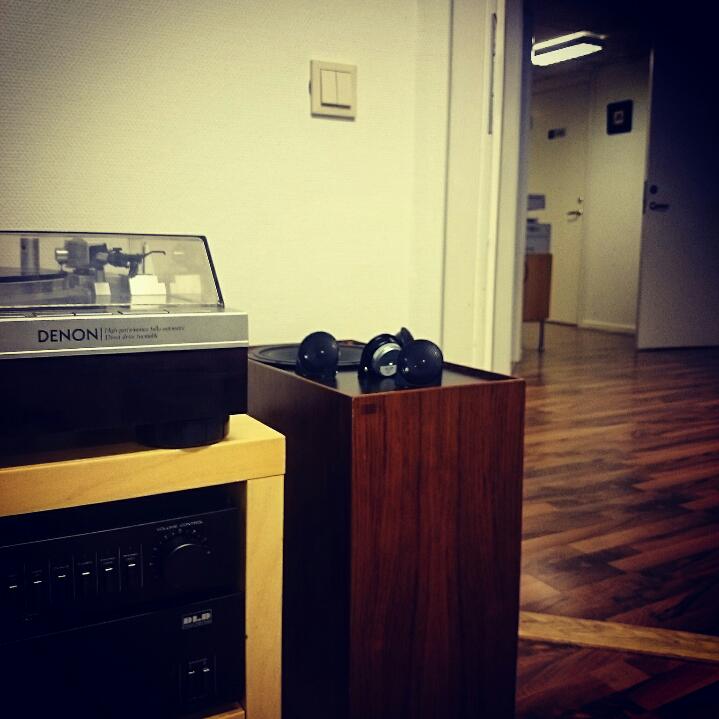

Nu har dom fått en placering på kontoret för att kunna spela in dom lite snabbare. Kul med en liten vintage-rigg på kontorsrummet.
