Renovering av OA-116

Samtal och diskussioner ang. Carlssonhögtalarna och ortho-akustik.

Moderatorer: Carlssongossarna, Redaktörer

Imperial-Blomman

Inlägg: 1286
Blev medlem: 2022-11-10

Re: Renovering av OA-116

Inläggav Imperial-Blomman » 2023-04-27 21:30

Tuggummi :D
Deltidare på Hifikit.

OA-52-Satori, OA-52-Purifi, OS-52, OA-116, OA-12, OD-11, OA-50.1 mfl högtalare drivet m rör å trisse steg.

Användarvisningsbild
Chris71

Inlägg: 875
Blev medlem: 2012-07-15

Re: Renovering av OA-116

Inläggav Chris71 » 2023-04-27 21:54

Häftmassa är väl Carlsson OA godkänt sitter iaf i OA50 i kabelgenomföringen

Användarvisningsbild
data_foggen

Inlägg: 813
Blev medlem: 2006-08-18
Ort: os

Re: Renovering av OA-116

Inläggav data_foggen » 2023-04-28 08:31

Smältlim funkar över tid och kan tas bort om det skulle behövas.
Någon variant av den vita häftmassan är inte stabil över tid då den börjar flyta ut/droppa och det blir kladdigt som f om man vill ta bort.
Det finns ingen planet B.

Axorion

Inlägg: 37
Blev medlem: 2023-03-27

Re: Renovering av OA-116

Inläggav Axorion » 2023-05-23 19:39

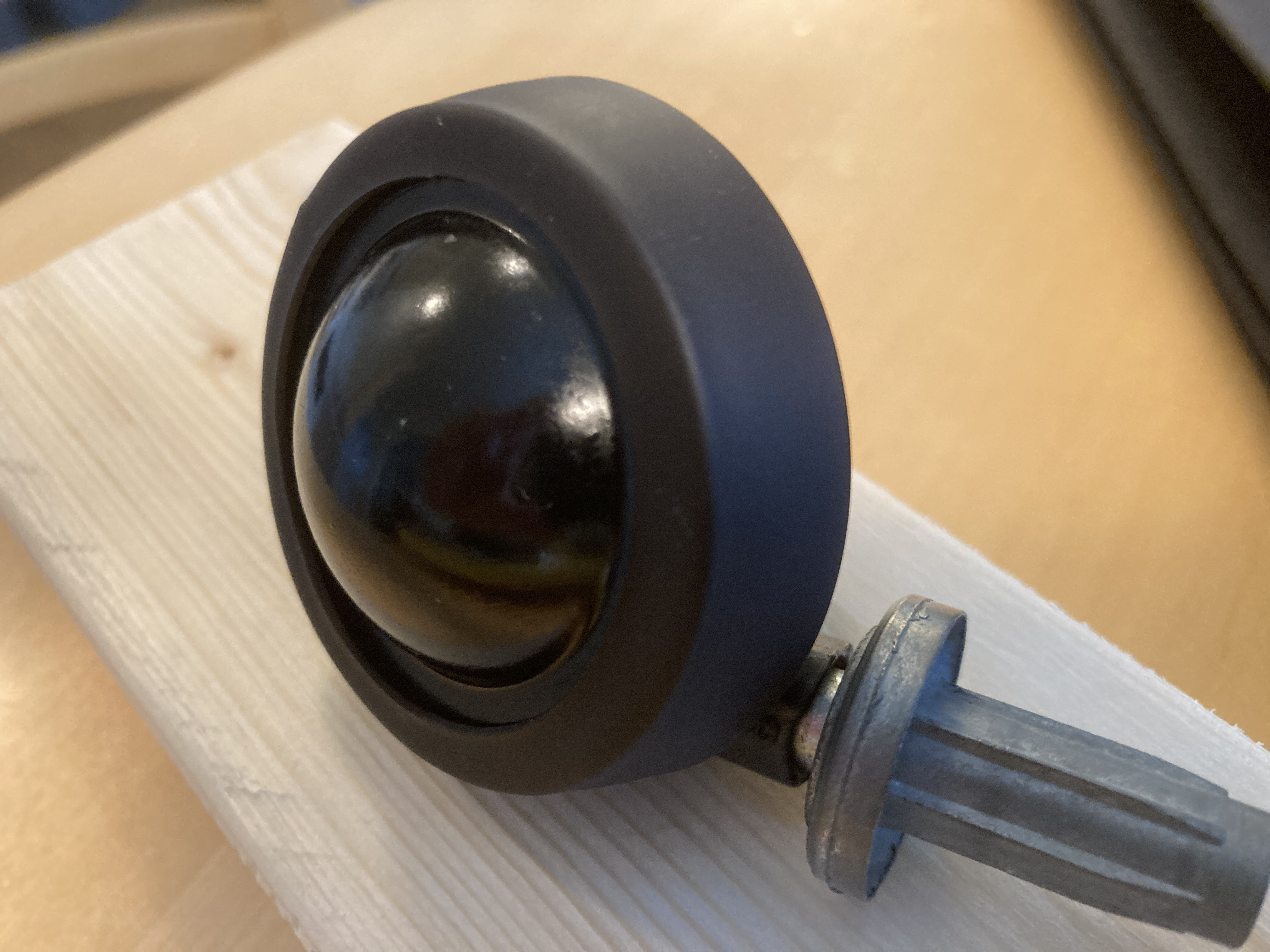

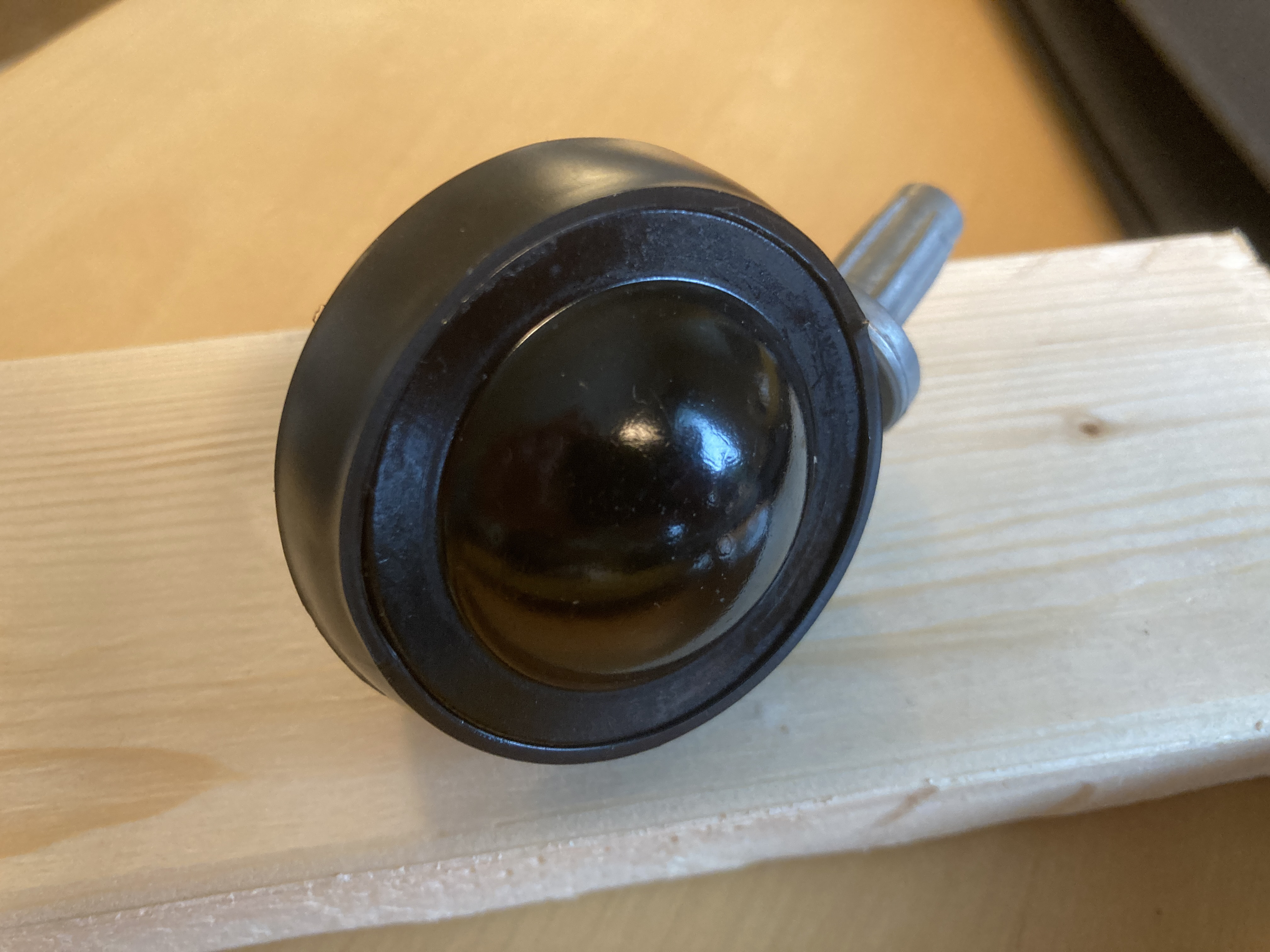

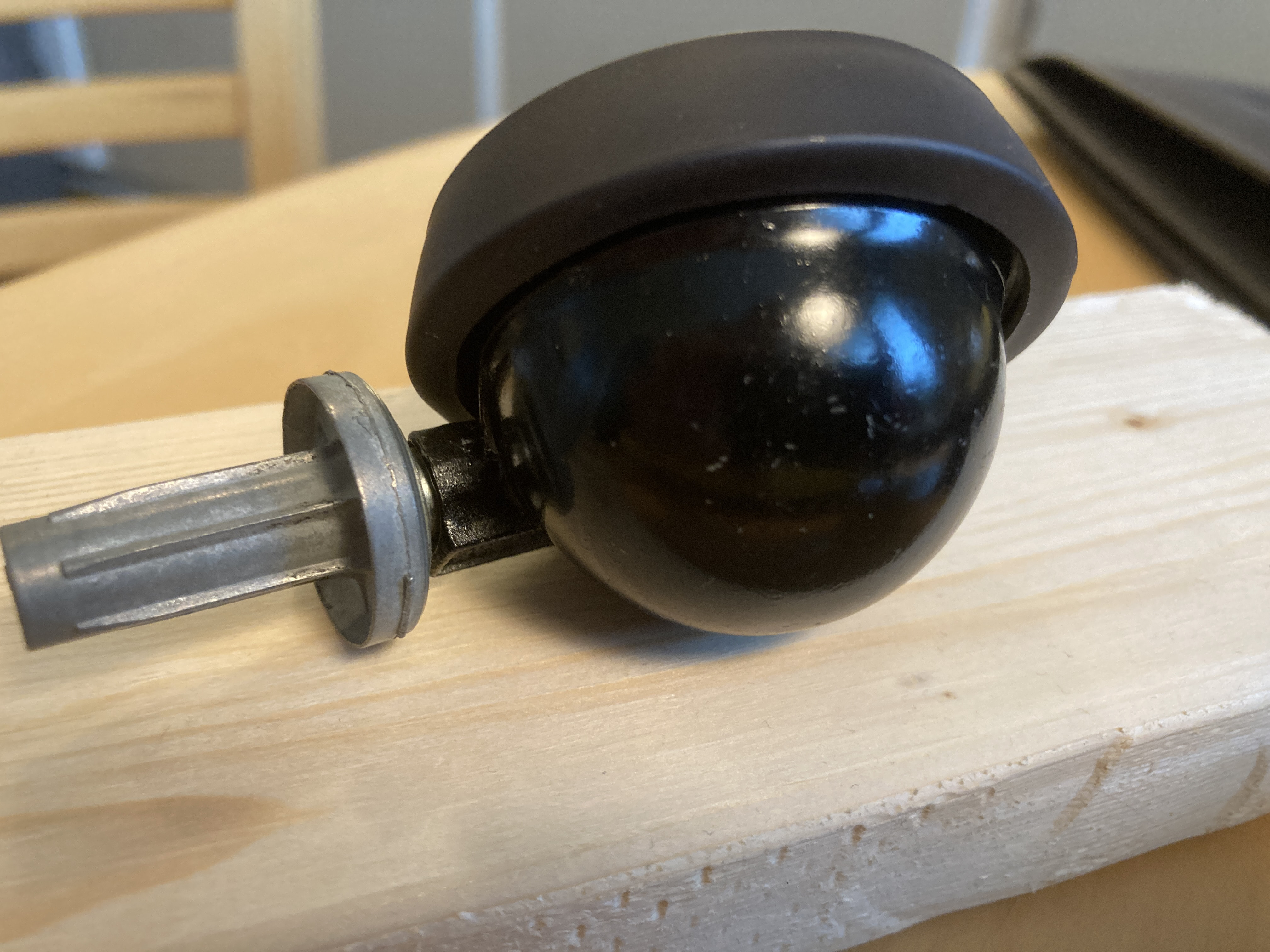

Har inte hänt så mycket på ett tag eftersom jag gjort lite efterforskningar samt väntat på leveranser. Det som har stått på tur är att sätta nytt gummi på hjulen, fick en bit riktigt tjock krympslang av en bekant, diameter 50mm med lim inuti som visade sig fungera perfekt för ändamålet.



Ville även sätta en tunnare slang över denna och köpte en på 70mm, det visade sig dock vara ett misstag, var svår att få på plats och blev tvungen att förkrympa, så köpte istället en 50mm, tydligen är krympslangar i denna storlek aningen större än angivet så var inte alls svår att föra på och jag blev nöjd med resultatet.

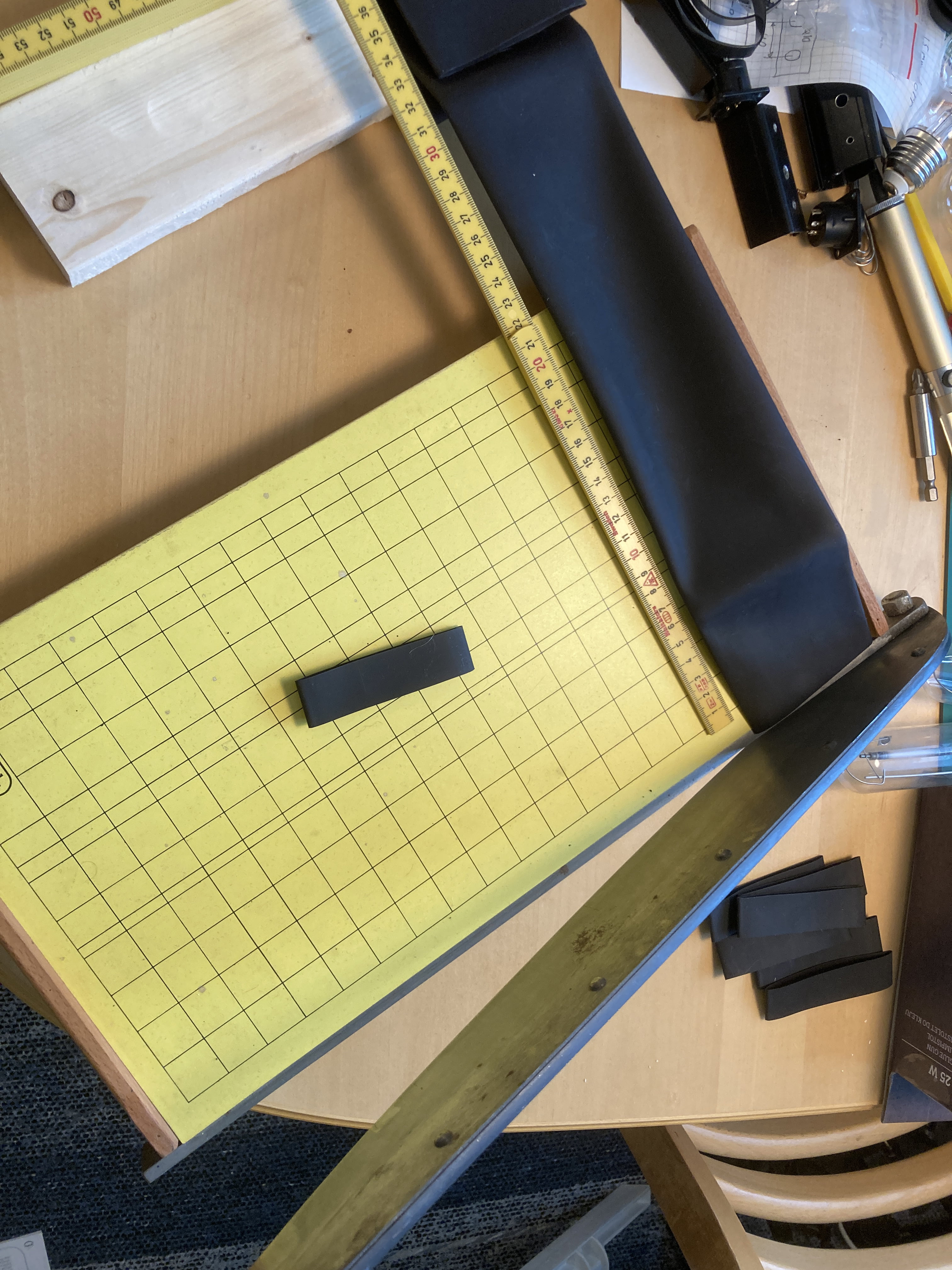

Kan nämna att jag hade ett skärbord till hands, funkade bra. Hade speciellt inte velat försöka skära den tjocka slangen med kniv.


Kermit116

Inlägg: 1346
Blev medlem: 2019-03-08
Ort: "08"

Re: Renovering av OA-116

Inläggav Kermit116 » 2023-05-23 22:20

Riktigt snyggt! Kul!
" ... probably the best loud-speaker in the world"

Användarvisningsbild
lemmts

Inlägg: 410
Blev medlem: 2006-10-20
Ort: Stockholm

Re: Renovering av OA-116

Inläggav lemmts » 2023-05-24 18:14

Ja, det var en snygg lösning. Hoppas att det håller.

Axorion

Inlägg: 37
Blev medlem: 2023-03-27

Re: Renovering av OA-116

Inläggav Axorion » 2023-07-19 20:46

Lådorna har äntligen blivit färdiga på måleriet så jag kan göra färdigt dem.
Började med att montera nya högtalarterminaler, borrade även ett nytt hål och monterade längre kablar på den ena. Hål tätas även med limpistol.




Därefter monterades basar och kablar löddes.



Sedan borrades nya hål och mellanregistren monterades.
Efter det monteras nytt internkablage och toppbafflar monteras på ena högtalaren, tog inga bilder på detta, men har en på resultatet



Tar några fler bilder när den andra monteras.

Axorion

Inlägg: 37
Blev medlem: 2023-03-27

Re: Renovering av OA-116

Inläggav Axorion » 2023-07-20 14:41

Gjorde färdigt den andra högtalaren idag, lite bilder på detta





Båda fungerar som de ska, så bara kvar att byta gummilisterna på gallren samt spela in de nya elementen.

Kul att ni följt tråden, tack för hjälp och lovord.

jansch

Inlägg: 3734
Blev medlem: 2009-05-01

Re: Renovering av OA-116

Inläggav jansch » 2023-07-20 21:09

Axorion skrev:Gjorde färdigt den andra högtalaren idag, lite bilder på detta





Båda fungerar som de ska, så bara kvar att byta gummilisterna på gallren samt spela in de nya elementen.

Kul att ni följt tråden, tack för hjälp och lovord.


Lämplig gummilist för gallrenfinns hos Kuntze.

Axorion

Inlägg: 37
Blev medlem: 2023-03-27

Re: Renovering av OA-116

Inläggav Axorion » 2023-07-21 13:30

jansch skrev:Lämplig gummilist för gallrenfinns hos Kuntze.


Ska titta där, tack.

Imperial-Blomman

Inlägg: 1286
Blev medlem: 2022-11-10

Re: Renovering av OA-116

Inläggav Imperial-Blomman » 2023-07-22 16:13

Även Hifikit har gummi list t gallren.

Snyggt bygge!
Har du hunnit lyssna än?
Deltidare på Hifikit.

OA-52-Satori, OA-52-Purifi, OS-52, OA-116, OA-12, OD-11, OA-50.1 mfl högtalare drivet m rör å trisse steg.

Axorion

Inlägg: 37
Blev medlem: 2023-03-27

Re: Renovering av OA-116

Inläggav Axorion » 2023-07-25 20:47

Imperial-Blomman skrev:Snyggt bygge!
Har du hunnit lyssna än?

Tack!
Har spenderat några dagar med dem, basen är helt klart imponerande, mellanregistret låter också mycket bra, dock lite svullet allra längst ner i registret (kan bero på placering för nära hörn dock) och diskanten en stor förbättring mot de OA-14 jag testat.
Dock kan jag konstatera att rummet jag har, där möjligheten att placera dem och justera lyssningspossitionen är mycket liten, inte riktigt funkar tyvärr. För att få ljudet att riktigt släppa från högtalarna skulle jag behöva ställa soffan på ett ställe där jag inte kan ha den av utrymmesskäl.

Användarvisningsbild
oa51

Inlägg: 1321
Blev medlem: 2006-10-26
Ort: Tokstaden

Re: Renovering av OA-116

Inläggav oa51 » 2023-07-28 12:14

Riktigt snygg lösning på anslutningsterminalerna - var har du skaffat vinkeljärnen som polskruvarna sitter i? Tillverkat själv av alu profil?
OA51,OA51kloner, 3st OA116, OA14, 2st OA12, Snell EIII, Ino pi60, EPS-1, Pioneer S-Cn301, 8st LTS B1h, 10 st SLS 10´(42l slutna)

Axorion

Inlägg: 37
Blev medlem: 2023-03-27

Re: Renovering av OA-116

Inläggav Axorion » 2023-07-28 20:29

oa51 skrev:Riktigt snygg lösning på anslutningsterminalerna - var har du skaffat vinkeljärnen som polskruvarna sitter i? Tillverkat själv av alu profil?

Smeden på jobbet gjorde dem åt mig, det är aluminium och antar han sågade till vinkeljärn till rätt dimension.
