Jag hade Naqref-kopplingen och dess syfte inte riktigt klart för mig och tänkte fort&fel. Men tack vare det kom det fram att effekten blir annorlunda med de komplexa impedanser som högtalarelement uppvisar kontra rent resistivia laster. Det skiljer sig ca 1-2 dB över ett rätt stort register, ca 50-300 Hz i det exempel jag fulsimulerat (med sb17cac som är ovanligt låginduktiva).
Körde för säkerhets skull några jämförande tester:

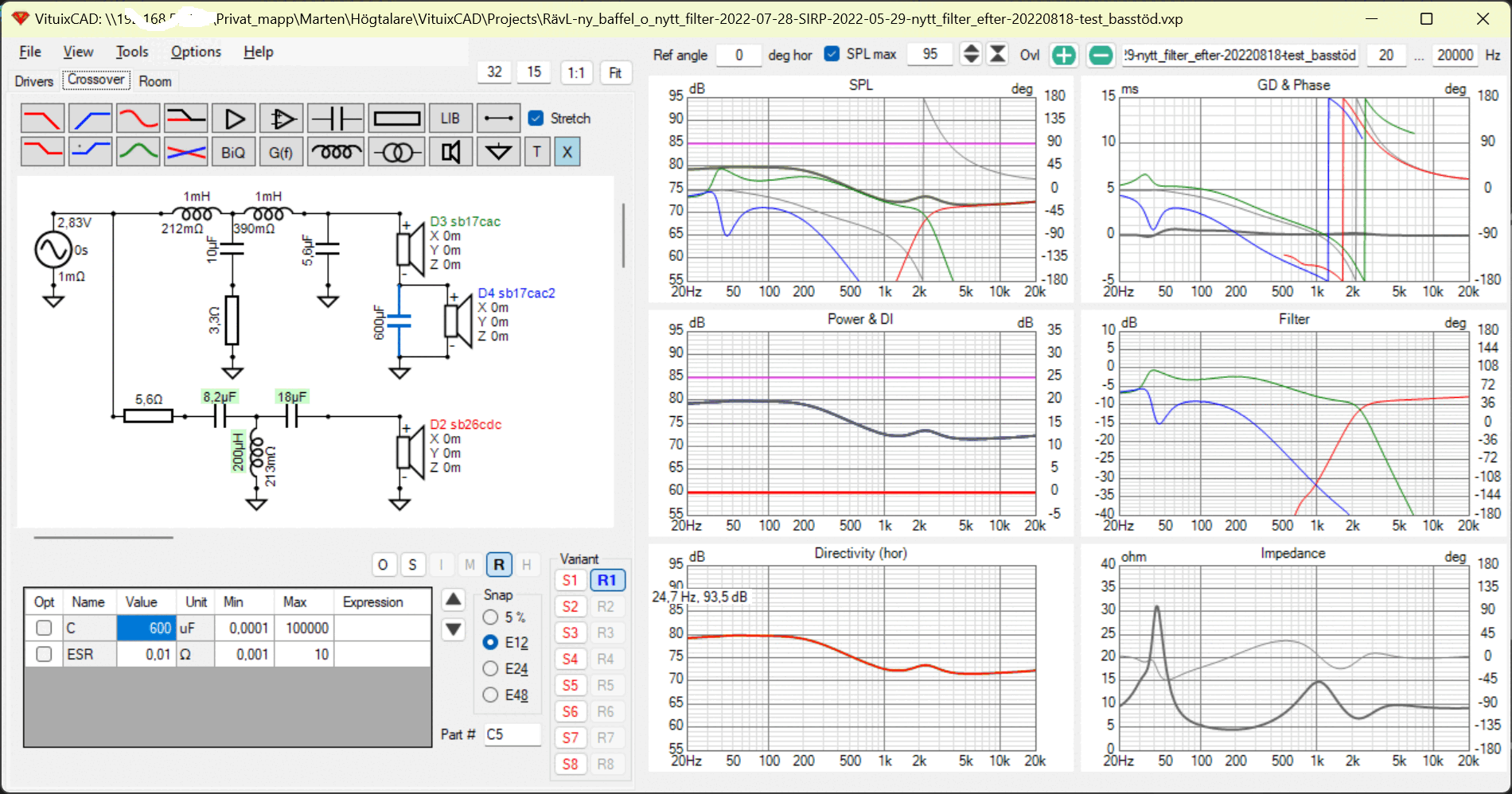

Så här blir det med rent resistiv last, ingen skillnad i filterfunktion med att koppla ut och in basstöden:
- Basstöd_SIM-only_resistive_load.gif (638.02 KiB) Visad 3341 gånger
Så här blir det med komplex last, ca 1-2 dB skillnad i filterfunktion med att koppla ut och in basstöden:
- Basstöd_SIM-complex_load.gif (653.72 KiB) Visad 3341 gånger

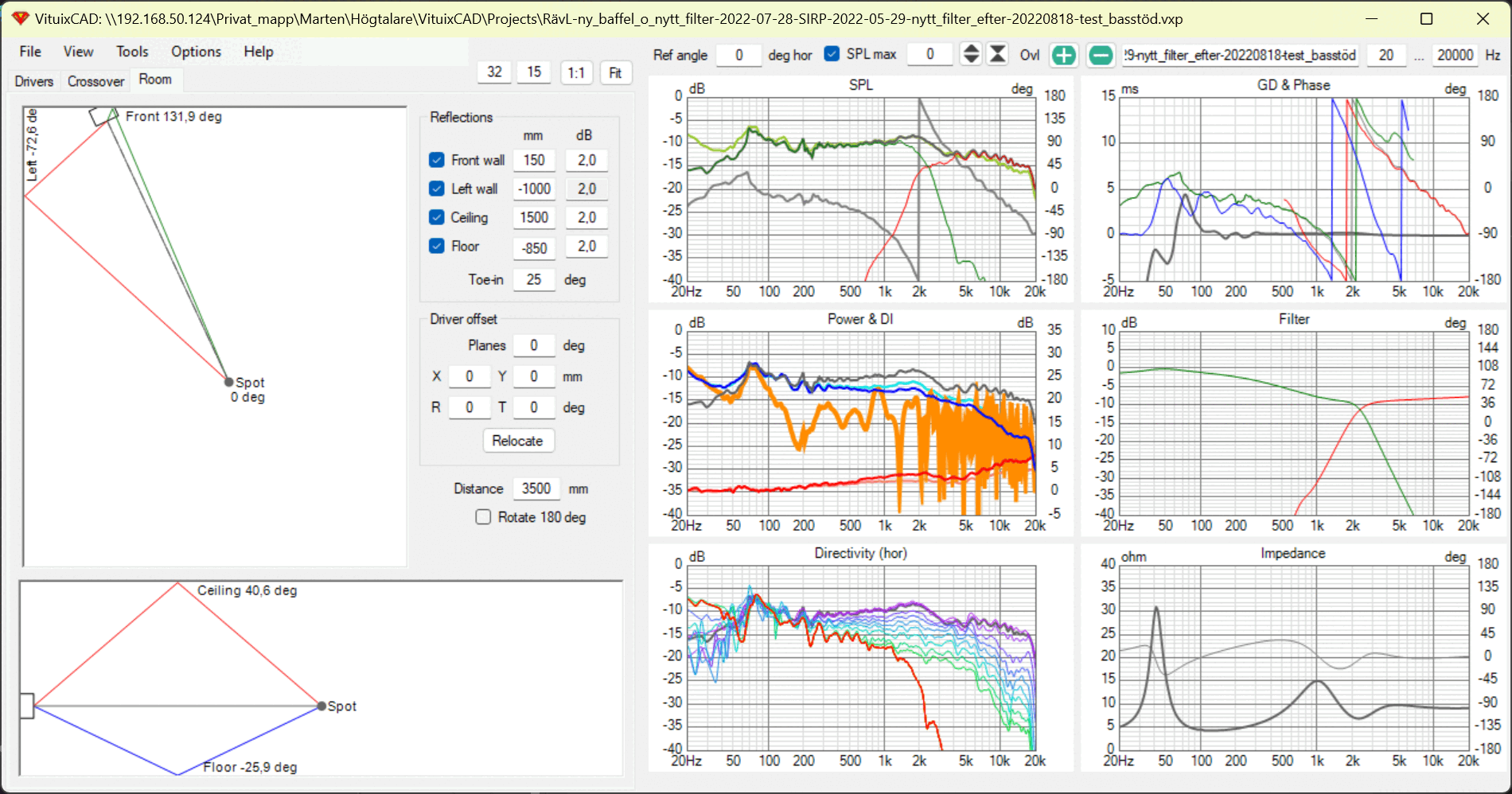

Om vi nu inkluderar rummet, lyssningsavstånd ca 4 m, väggplacerade högtalare, det nedre baselementet sitter 600 mm längre ner, så blir det så här när man bypassar basstöden (se orange kurva):
- Basstöd_SIM-complex_load_in_Room.gif (684.83 KiB) Visad 3341 gånger
Hur mycket av detta beror på fysiskt separerade element? Jo så här:
- Jmf_basstöd.png (71.89 KiB) Visad 3341 gånger
Kontentan är att det i detta exempel är både tydlig minskning av SBIR, här strax under 200 Hz med fysisk separation mellan baselementen OCH ca 1-2 dB högre nivå mellan 50-300 Hz med basstöden.
