Renovering av, och försök med OD11 som övre fronthögtalare

[paa]

Jo jag har kollat fram och tillbaka och det ser ut att stämma, men originalschemat är nog så överförenklat så att det blir förvirrande, och dessutom är ju den moderna standarden för filterscheman att man börjar från vänster med kretsen för basen och arbetar sig upp i registren mot höger i schemat.

F.ö. kollade jag en extra gång i vindsförrådet och hittade två CFAC-spolar på 1,8 mH.
Dagens fynd, eller hur?

[paa]

Beställde kanter från Speakerrepairshop som kom idag, men dom har ju inte rätt passform!
Den inre delen, den som ska limmas mot konen, har inte konisk form, den är inte nedvinklad alls!
Ha det sett ut så på dom kanter ni köpt?
Jag har sett att från en firma i USA kan man välja kanter med plan innerdel eller konisk innerdel, beroende på hur konen är utformad, men dom hade tomt i lagret.
Ska man försöka böka dit dom här kanterna, eller är det bara dumt?

[RogerGustavsson]

Reklamera!

[Imperial-Blomman]

Kanterna vi har på Hifikit t SC165 e raka.
Man får böjja ner dom å massera lite så funkar det.
De e sällan skumkanter har rätt vinkel för konen.

Däremot så ere viktigt att kanterna har rätt fjädring.
Ja har köpt kanter t SC165 som säljs som orginal men e för styva.
Då åker fs upp å de blir sämre bas.

[paa]

Kanterna vi har på Hifikit t SC165 e raka.
Man får böjja ner dom å massera lite så funkar det.
De e sällan skumkanter har rätt vinkel för konen.

Däremot så ere viktigt att kanterna har rätt fjädring.
Ja har köpt kanter t SC165 som säljs som orginal men e för styva.
Då åker fs upp å de blir sämre bas.

Har du erfarenhet av dom från Speakerrepairshop i Nederländerna? Dom annonserar att dom ska passa Sonab- elementen i alla fall.

[RogerGustavsson]

Jag antar att det är lite si och så med alla leverantörer av dessa skumringar när det gäller att efterlikna originalens fjädring.

[paa]

Om spinden är klart styvare än skumkanten så betyder inte lite variationer av styvheten hos kanterna så mycket.

[RogerGustavsson]

Det låter rimligt.

[Imperial-Blomman]

Spindeln på SC-165 e väldigt tunn å mjuk.

Ja har inte köpt nåt frå NL.
Så ja har inte koll på deras kanter.

[STDI]

Jag har köpt och monterat flera 10-tals kanter (F6PeC9) från Speakerrepair.nl. Jag har aldrig haft några problem med dem pga att de är raka. Hur lika originalen de är kan jag dock inte uttala mig om. Det kan väl ingen eftersom det inte finns möjlighet att jämföra.

Skumkant F6PeC9.jpg (76.1 KiB) Visad 1059 gånger

[paa]

Jag hittade nu att dom här har kanter som är formade att följa konen:
https://www.repairyourspeakers.com/en/f ... 9-20000063

[STDI]

Jag hittade nu att dom här har kanter som är formade att följa konen:
https://www.repairyourspeakers.com/en/f ... 9-20000063

Vad får dig att dra den slutsatsen? Måttritningen antyder att det är så men det kan ju också vara ett sätt att kunna visa måtten. Jag påstår inte att den också är rak men jag ser inte att det klart framgår att innerkanten är vinklad.

[paa]

Jag hittade nu att dom här har kanter som är formade att följa konen:
https://www.repairyourspeakers.com/en/f ... 9-20000063

Vad får dig att dra den slutsatsen? Måttritningen antyder att det är så men det kan ju också vara ett sätt att kunna visa måtten. Jag påstår inte att den också är rak men jag ser inte att det klart framgår att innerkanten är vinklad.

Så här står det:
"The surrounds are for angled inner lip mounting"

[STDI]

Ok. Jag ser inte den texten.

[paa]

Det står på denna sidan:
https://www.repairyourspeakers.com/en/s ... 6-10000070

[paa]

Nu har jag fått dom där kanterna med nervikta innerkanter, dom är nästan lika svarta som gummikanter, och verkar ha slutna skummade celler. Gissar att den svarta färgen möjligen är fördelaktig mot nedbrytning pga UV-ljus.

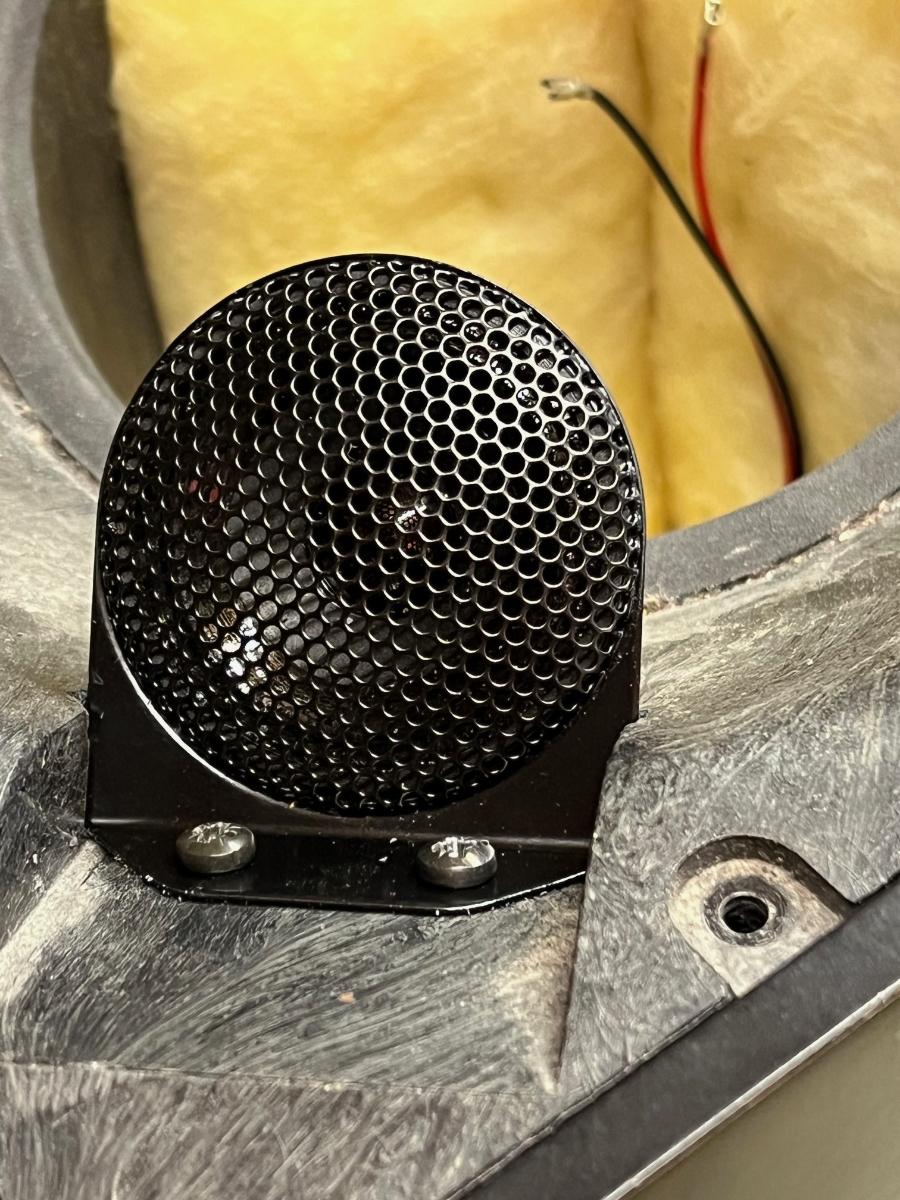

Jag har i alla fall fixat ett par spår för diskanterna, att smälta spåret med lödkolven gick bäst tycker jag, men jag fick öppna garageporten för att vädra ut ångorna!
Men detta blir säkert bra:



Så nu är det väl snart dags att ge sig på kanterna.

[paa]

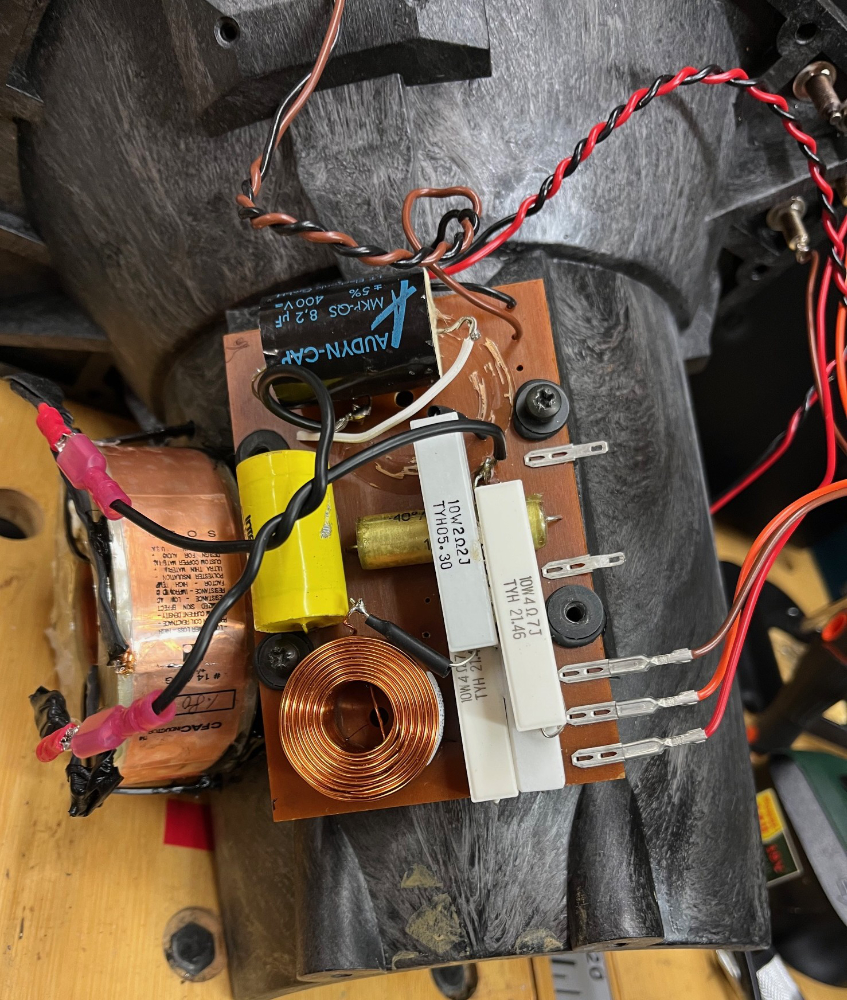

Kanterna sitter på plats, så nu har jag jobbat lite med filtret.
Det blir alltså original SC165 med hästskoformad alnicomagnet samt T22 med neodiummagnet.
Jag hittade en bandspole i reservdelslagret som hade rätt induktans och som får ersätta originalspolen som hade otäckt hög resistans pga den tunna tråden.

Bandspolen var ju så jättestor att det är otänkbart att montera den på kretskortet, så det fick bli extern montering av den, numera sitter den strippad mot innerväggen.

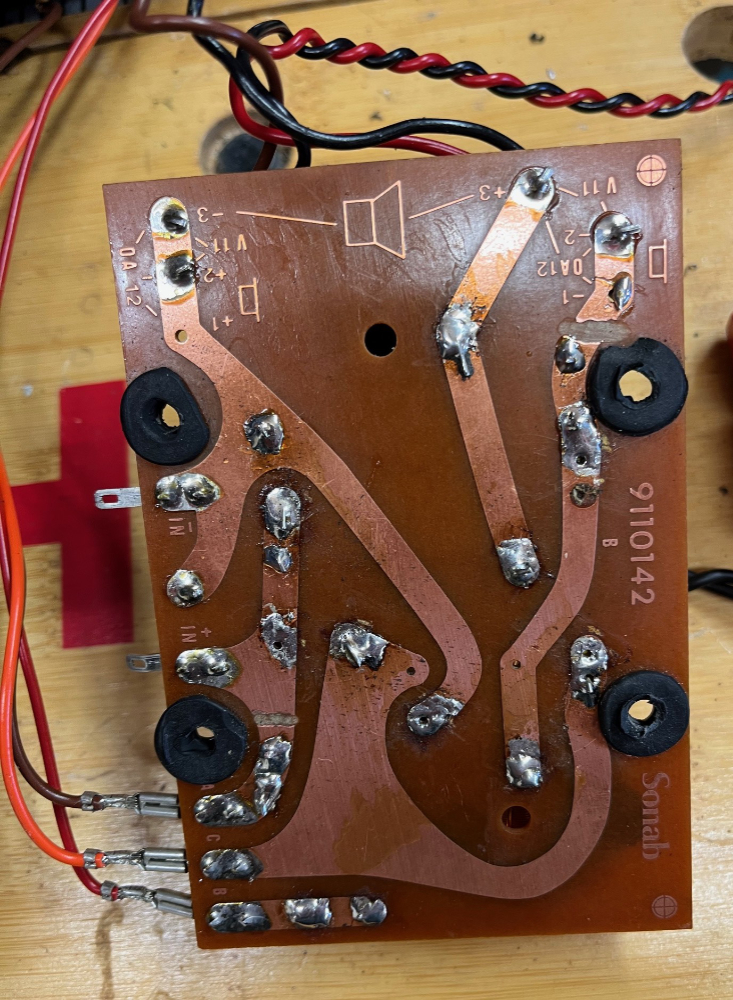

Ledarbanorna fick kapas på två ställen och några nya hål borras, och komponenterna blev fler så dom fick limmas på varann på några ställen.

[paa]

Ni som monterat T22 i OD11 hur har ni gjort när diskanterna sticker upp för högt för att få ner högtalargallret i läge?

[STDI]

Jag har inte mina kvar längre men vad jag minns så stack inte diskantera upp för mycket. Har du kanske gjort spåret för högt upp, dvs bottnar inte diskantens magnet mot klacken i baffeln?
En lösning på problemet kan vara att lägga något i spåret under gallret, t ex tillklippt kabel som läggs på alla fyra sidor så gallret inte går så djupt men fortfarande ligger plant.

[paa]

Dom ligger mot klackarna.

[matssvensson]

Ni som monterat T22 i OD11 hur har ni gjort när diskanterna sticker upp för högt för att få ner högtalargallret i läge?

Jag har inte monterat T22 i OD11, men i mina OA12 fräste jag ner plasten på baffeln där bottenfästena för T22 sitter de millimeter som behövdes för att inte slå i gallren. Du kanske kan göra något liknande i OD11 fast det ser lite bökigt ut. Det kanske går att öka vinkel för T22 något så den inte når upp till gallret. Då får du göra om spåren i plasten.

[paa]

Om man jämför de nya OD11 från Teenage Enginering med originalet från Sonab så ser det ut som att man lutat ner diskanterna på den nya modellen.



Jag funderar följaktligen på att ta ett oscillerande multiverktyg och kapa ner de bakre stödklackarna till en flackare vinkel så att diskanten kan lutas ner lite mer.
Diskantens vinklade nedre plåtfäste får väl bockas om lite försiktigt så det lirar ihop.
På så sätt löser man då problemet med att diskanterna tar i högtalargallret.

[paa]

Ni som renoverat OD11, hur har ni gjort med DIN-kontakten i botten?
Har ni bytt ut den mot polskruvar eller något annat?

[matssvensson]

Ni som renoverat OD11, hur har ni gjort med DIN-kontakten i botten?
Har ni bytt ut den mot polskruvar eller något annat?

På mina OD-11 har DIN-kontakterna fått vara kvar. På OA-12 har jag bytt till polskruvar/banankontakter på en träbit istället för original.

[Imperial-Blomman]

Ja ska byta ut din kontakten på mina OD-11 å OA-12.

Va gäller T22 t OD-11 så brukar ja slipa ner sidorna på foten t T22 så den passar i spåret.
Man måste tejpa hela skrikan så att slipspånen inte fastnar på magnet lr kon.
Då kan man lättare se hur man ska montera skrikan så den inte tar i gallret.

[paa]

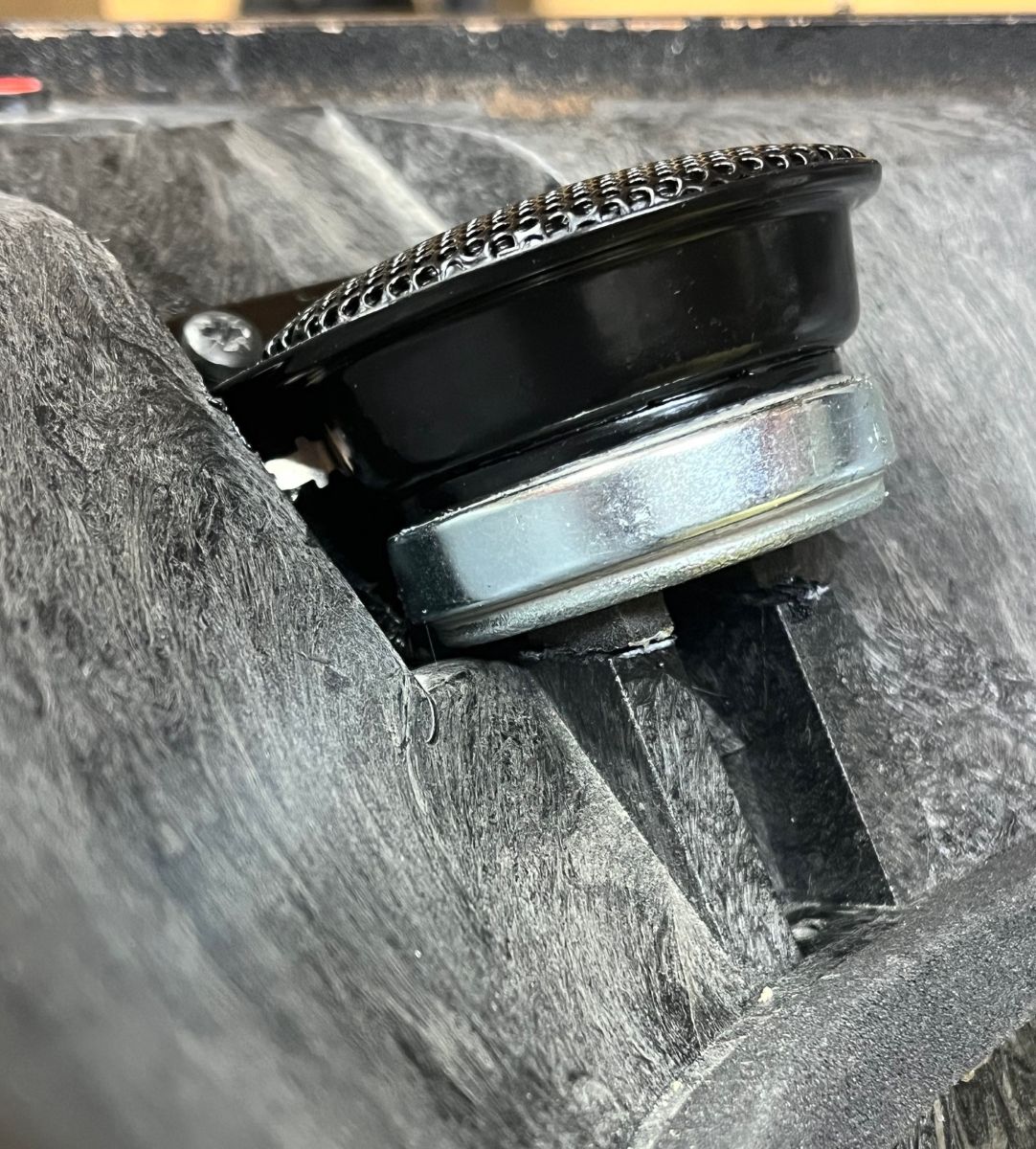

Nu har jag bockat om vinkeln på diskantens fästplåt och borrat skruvhål lite längre upp. Sedan har jag sågat av lite av stödklackarna med multiverktyget och lagt en bit högtalar-tätlist ovanpå dom, som dämpat stöd för diskantens magnet, samt skapat lite mer vinklade spår för diskantens sidor med lödkolven så att diskanten ska kunna luta tillräckligt för att gå fritt från gallret. Spåret är rensat med stämjärn längs kanterna.
Jag tycker det går lätt att skulptera med lödkolven i ABS-plasten, förutom just lukten.

[paa]

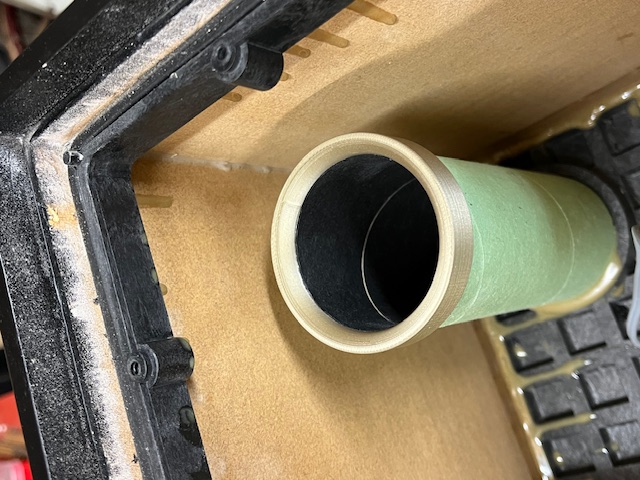

Här har jag CAD-ritat och sedan monterat en 3d-printad innerport som passar fint på pappröret i OD11,
färgen på PLA-filamentet som var tillgängligt var "brons", om nu någon undrar över färgen:



Om någon är intresserad att printa sådana själv, så lägger jag filen här:

https://user.faktiskt.io/paa/Innerport.3mf
