Bygga OA51.PB

[Hjalmar_Branting]

Kan nog stämma att de inte ligger upplagda, slå dem en pling och fråga.
Jag köpte i höstas senast om jag minns rätt.

[smorgar]

Hittar heller inte dom hos Hifikit men när man tittar på papprör så ser det ut som att det saknas en mellanmodell som kanske är 36mm

Hifi-kit har papprör i rätt dimension för OA5x, säljs i 50cm bitar.
Ska du ändå fippla med röret så 3d printa lämpliga trattar till ändarna.

Det råkar inte vara så att du har en lämplig tratt att rekommendera? Jag är helt novis men 3D printar gladerligen

[Hjalmar_Branting]

Rita upp en basic tratt eller waveguide är eneklt i Fusion 360, rita upp en profil, bestäm rotationsdiameter och gör ett 360 svep.
Exportera i 3mf-format till sliceprg, låt plasten spruta!
Ska ut i garaget snart och mäta papprören jag köpt från Hifi-kit

[paa]

Jag ritade en för rörets inre avslutning till OD11, kanske är samma rördimension, eller möjligen lite mindre?
Edit, den passar nog för 57 mm.
Se denna för inspiration:
https://user.faktiskt.io/paa/Innerport.3mf

[smorgar]

Jag är osäker på hur långt orginalröret sträcker sig in i lådan. Jag misstänker att det inte finns jättemycket plats kvar innan jag når väggen.

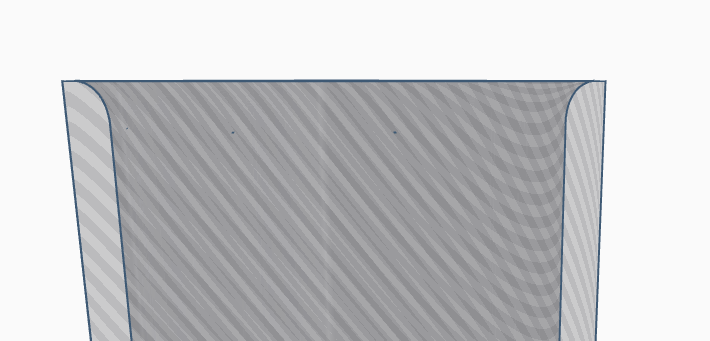

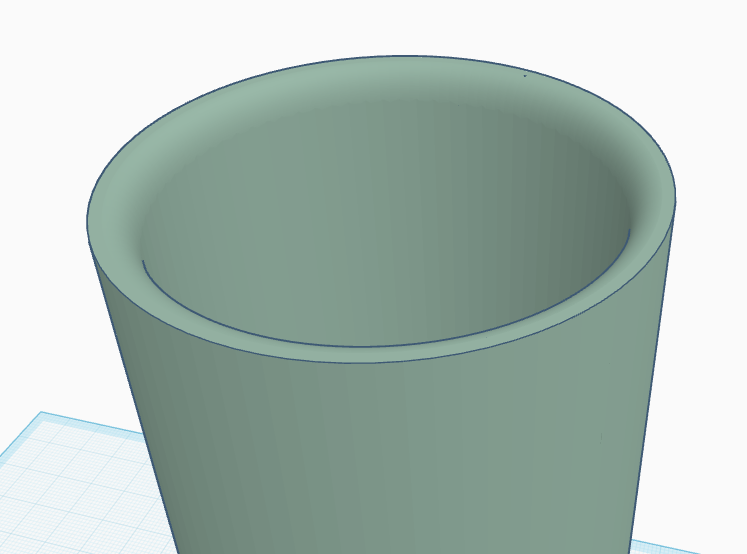

I detta bygge kommer jag att sätta på en förlängare av orginalröret. Denna förlängare har jag lagt till en "tratt" på.

Duger detta?



[smorgar]

Lite förtydligande:

Jag skall alltså förlänga basreflexröret i mina orginal OA51 med adaptern jag visade. Men jag skall även bygga ett par stativbasar att placera dom på.
Det är stativbasarna som jag behöver köpa ett nytt rör till och där av frågan om papp kontra PVC. Såvida Hifikit inte har ett par 63mm papprör så är det bästa jag har kunnat hitta ett par av just PVC.
Tanken är att ta fram en precis samma lika mynning/tratt som jag har till rörförlängaren i OA51.

[Hjalmar_Branting]

60 inv och 64 utv är papprören från Hifi-kit.
Jag hade gjort en tratt på kanske 90-100mm utv med flänskant för fastsättning och mjuk radieövergång från inv diameter.
Kolla min min tråd om Kolboxarna så får du en hint om hur jag tänker.

[smorgar]

60 inv och 64 utv är papprören från Hifi-kit.
Jag hade gjort en tratt på kanske 90-100mm utv med flänskant för fastsättning och mjuk radieövergång från inv diameter.
Kolla min min tråd om Kolboxarna så får du en hint om hur jag tänker.

Jag vet inte om jag tänker rätt men jag tror att det blir väldigt svårt att installera ett sånt rör i orginallådan. Jag kommer behöva kapa lite i mellanväggen för att komma in och installera förlängaren av orginalröret och bara det sägs vara rätt trixigt. Att då få med en flänskant och även fästa den blir nog nästan omöjligt, eller tänker jag fel?

[Hjalmar_Branting]

Faktiskt ingen aning, jag har aldrig pillat i ett par fabriksbyggda OA51. Om det inte går att få dit en fläns/tratt längst in så är det iallafal bättre än inget att ha en på mynningen ut.
Jag hade inte förlängt, knacka loss orginalröret, köp nya papprör från HiFi-kit, kapa i rätt längd, montera i låda. Med option på att ha en tratt på utgånde ände, beräkna om längden på pappröret för att kompensera för tratt.

[paa]

En liten radie på några mm bryter kanten så det inte blir som en rörflöjt som väser vid stora lufthastigheter. F.ö. finns det långa trådar om optimala portändar att hitta, Isidor har bidragit mycket med sådant.

[wicke]

Jag gjorde en enkel variant av för förlängningen. Hade ett originalrör från Larsen liggande. Kapade till rätt förlängning. Gjorde en hylsa av styvt papper runt förlängningen som försköts någre cm utanför röret. Fäste hylsan med silvertape. Pillrade in förlängningen i bakre kavitetet och trädde på den på originalröret. Den på tejpade hylsan stack då ut några cm i främre kavitetet och kunde tejpas fast på originalröret. Ingen tratt. Har läst någonstans att om man har tratt skall det vara i båda ändar och då måste man karva i original öppningen vilket jag inte vill.
