Ny version igen

[chili]

Dags att uppgradera de "hyllade" OA51:orna med
filter "V10" i OA51 utförande..scan speak 8545 samt 9500..





den svarta tejpen på röret fixerar förlängningen..



måste lyssna..

[maGot]

Varför förlänga röret? Har det med .3 uppgraderingen att göra?

[Slartibartfast]

Det här är ICKE .3 uppgraderingen.. detta är bara roligt!

[slrt]

[Naqref]

detta är bara roligt!

....och kul!

[avr7000]

Riktigt kul

Jag kör själv med samma elementkonfig samt aktiv delning och tycker att det låter riktigt bra.

Skall testa med 9700 och revelatorbasen i mina.

Mvh

[maGot]

Ja, förlåt. Läste lite slarvit!

[OlA-68]

som sagt ny version igen jag införskaffade en uppgraderingssats
till mina 52or och upp dök en ny form av fästplåt i mina t11oa

[chili]

avr7000, såg inlägget nyss..
har lyssnat en kort stund på 51:orna, ligger nedpackade
pga kommande flytt..
OA52:orna låter mkt trevligt..samma typ av filter..SS9300

schema OA51

[Robinox]

Går det att få se bilderna i orginalstorlek? För era kameror tar väl bilderna i större upplösning än 640x480?

[Vee-Eight]

Går det att få se bilderna i orginalstorlek? För era kameror tar väl bilderna i större upplösning än 640x480?

640x480 är en mkt bra upplösning för forum då de flesta inte har webläsare som inte skalar ned bilder.

[Robinox]

Ja det är en bra upplösning om man vill titta på bilderna, men om man vill studera vad som finns på bilderna bör dom vara i mycket större format..

[RogerGustavsson]

Forumet har en policy om max 800 pixlar på bredden.

[paa]

Det är fullt möjligt att lägga in en länk till en bild i fullt format om man vill, däremot är det inget man kan kräva att någon skall göra.

[Robinox]

Jaja, hur som helst är det kul med bilder, tack för dom!

[chili]

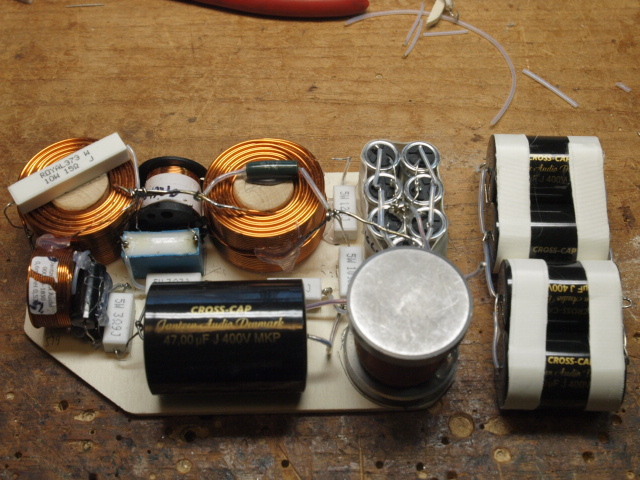

OA51 filter..
plattan 4mm plywood, ca 173x84mm..
0,47mH, långsida..
0,39mH, kortsida..
3u9/630V övriga 250V..
6u8 monterad ovanpå 15uF..







se även tråd "ny version"..

[chili]

Senaste uppgraderingen..


dessa utgår..


ny mellanbit installerad..


bild höger sida..


återger mer "korrekt"..

[Kaffekoppen]

återger mer "korrekt"..

Kul projekt, vad blev den nya avstämningen?

[avr7000]

Fräsigt med den där nya mellanbiten.
Hur upplever du skillnaden?

En annan sak jag tycker att du skall utvärdera om du inte redan gjort det är "elefantöron", -en av de större förbättringar man med små medel kan göra för dessa 51or.

Mvh

Stefan

[chili]

Hej..har ej prövat "elefantörat" ännu..
resultatet..mera "bredd,djup o hul igennem"

[chili]

3R3 nu 3R9..





OA51 och OA52 i samarbete..

[oa51]

Snygga filter!

[Densen]

Välbeskrivna och dokumenterade förändringar. Kul läsning.
Får jag föreslå att du byter ut det nya 3,9Ohms motståndet mot ett dito med +-5% i st.f. det du nu har om +-10%, för att verkligen säkra att du har någon ändring i motstånd överhuvudtaget.
Vill gärna läsa en beskrivning om hur du upplever förändringen av diskantbytet.
Inte fixat elefantöron än?
Använder du inte filtkringlan?
Består samarbetet mellan OA51/OA52 att du funderar på basmoduler? Det borde vara den logiska fortsättningen, tycker en som aldrig i livet kan gå tillbaka till OA51 utan basmoduler.

[MagnusÖstberg]

Varför byta motstånd?

Du får väl ana att han mätt upp dem

[chili]

Ändring av motstånd i OA51..
"mjukare" ljud, "tydligare" instrumentering..
Eftersom OA52:orna fanns och inte användes..
så kopplades de in för test..
"fattigmans" modul..fungerar över förväntan..
ger ett "panorama"..

[chili]

Ny kondensator..
0u47//6u8..



schema..

[Persson]

"OA52:orna låter mkt trevligt..samma typ av filter..SS9300"

Eftersom jag kör med SS8545 och SS9300 i mina OA52-kloner är jag mycket intresserad hur ditt filter för denna kombination ser ut.

[chili]

OA52 filter..
0u47 har ej provats då OA52:orna används
som "stöd" till OA51:orna..

[chili]

OA52 i senaste utförande..
3R3 ersatt med 3R9//47R..
0u47 adderat till 6u8..



schema..

[chili]

Dax att hylla vingar..



ny(a) ram(ar)..



innehåll i ram..



resultat..så mycket bättre..

[KentLindqvist]

Dax att hylla vingar..

Otroligt snyggt jobbat. Nu fick man upp inspirationen. Är på g att
bygga elefantöron själv, vad är det för dämning?

Funderar på om örat stör basporten i nån betydande mening?

[chili]

Material dämppanel..

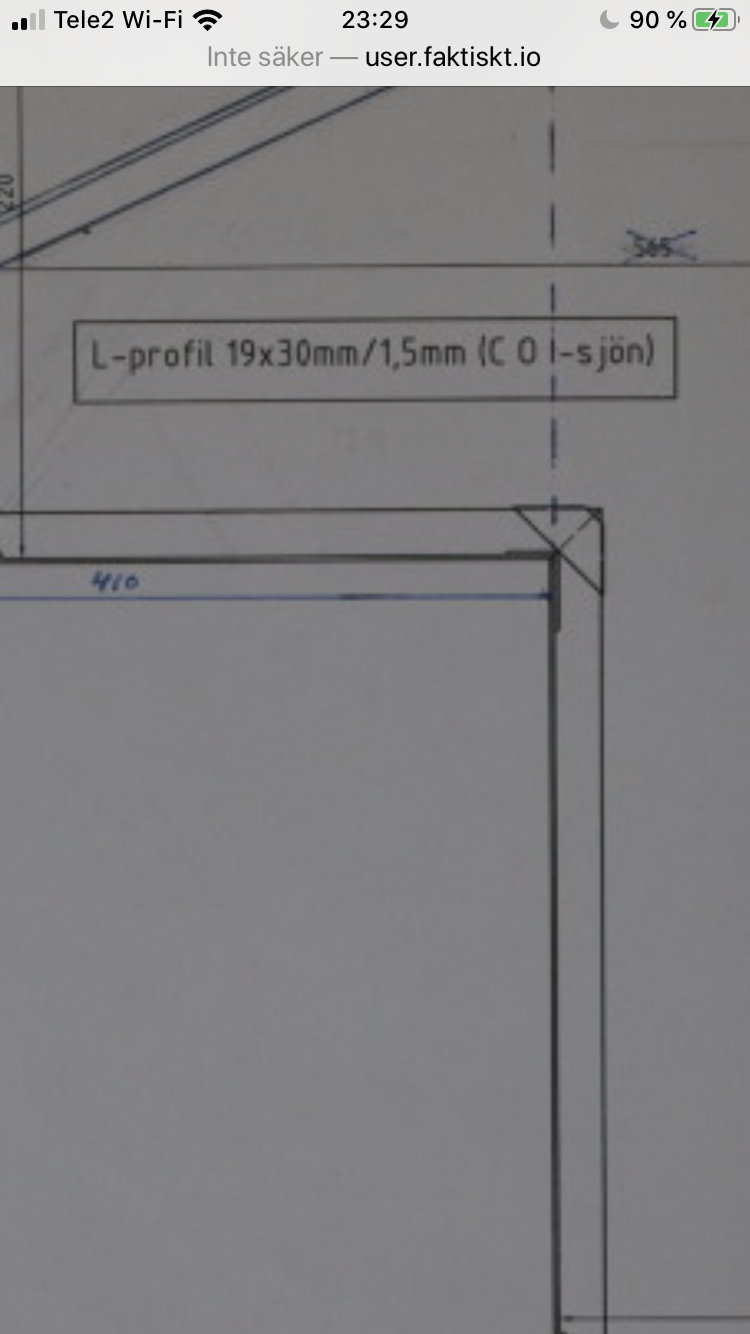

Ram-princip(vänster)..



Port-täckning...



Möbeltassar baksida ram..för att inte svärta tapet..

[KentLindqvist]

OJ! Tackar!

En kulturgärning av episka mått. Nu är det bara att kopiera!

TACK!

[chili]

En bit från tidig Carlsson modifiering..



vänster högtalare..



höger högtalare..



princip-delningsfilteruppbyggnad (OA51 höger)..

[KentLindqvist]

Vackert! Nu behövs bara elfa-numren för att någon oteknisk som mig skall kunna köpa in detta!

[chili]

Vissa komponenter kommer från "skräp-lådan"..
men ett försök att ge exempel på komponenter..

(2) 0,82mH (Hifi-kit 5076)
(2) 0,47mH (Monacor LSIP-47) (Elfa 58-300-47)
(2) 0,39mH (Monacor LSIP-39) (Elfa 58-300-54..utgått..?)

(2) 3u9/630V (Elfa 65-481-92)
(2) 15u/250V (Elfa 65-471-45)
(2) 6u8/250V (Elfa 65-471-03)
(2) 0u47/630V (Elfa 65-480-85)

(2) 1R/10W (Hifi-kit 6020)
(2) 2R2/5W (Hifi-kit 6009)
(2) 3R9/5W (Hifi-kit 6012)

(4) 0,01u/100V (KP1830/KP1837/RIFA PFE225..etc..)

[schmutziger]

Är det ok om jag tar dina ritningar o lägger i oa51-tråden som ritning för framtida elefantöronbyggare?

[chili]

OK..

[paa]

Blir det nåt tyg över dämpskumplasten?
Bild på hela härligheten när det är färdigt?

[chili]

Under utredning..

[chili]

Dämpskumplasten beklädd med högtalartyg..
(Biltema 31-402)

[KentLindqvist]

Barra så j***a snyggt!

Om en månad har jag ett garage. Då.

[KentLindqvist]

Hur upplever dina öron dina nya öron?

[chili]

Det pratades om "elefantörats" förträfflighet..därav testet..
(håller med AVR7000)...
"detaljer".."djup".."kan lyssna i timmar"..m.f.l klyschor..

[wicke]

Har måtten på "elefantörat" någon betydelse eller är det bara estetiskt?
Är det t.ex någon fördel/nackdel med något större. Tänkte tillverka av mineralusskivor som har måtten 60X120, och kanske bara skära ut efter högtalarlådans mått.

[chili]

Efter ett visst sökande på forumet..inhandlades dämpmaterialet..
en viss minlängd var köpvillkor..och utgångspunkt för storleken på
elefantörat..

[chili]

En tråd...oförsänkta diskanter...

(http://www.faktiskt.se/modules.php?name ... 6rs%E4nkta)

dax att testa effekten med en bit av..


vänster..


höger..


klichéer..lugnare..fylligare

[StefanH]

Själv använder jag filtbiten, då slipper man en dylik åtgärd.
Har du medvetet valt bort filtbiten, eller är det något du förbisett?

[chili]

Nja...har provat filtbiten, men den hyllades när den nya
mellanbiten monterades..en otäckt diskant är tilltalande..

[48IDA]

En otäckt diskant är inte otäck!

[chili]

Ambiens diskant..delar från skrotlådan..

höger..

vänster..

schema..

[avr7000]

fräsigt hur låter det?[/s]

[StefanH]

Spännande med test av ambiensdiskant, men vilken delningsfrekvens blir det där? Blir lågt va? Bör vara högt delat för att inte störa återgivningen från huvuddiskant.

[chili]

Nja..provade med högre men"skrälligheten" blev störande..
diskanten ger tydligare "textning".."kropp" åt röster..djup..bredd..

[chili]

Innanmäte..

ihopsatt..

schema..

diskant på plats..(vänster)

[Jocke]

Kan man tolka ditt inlägg som att det blir bättre artikulation? Skrällighet?

[StefanH]

Detta är inte enligt syftet för ambiensdiskanter. Ambiensdiskanterna skall endast ha verkan på inspelningar med rumsinformation. De du har påverkar, (färgar?) återgivningen från huvuddiskanten.
Att du har upplevt skrällighet har sannolikt med att göra ökad diskantenergi helt enkelt.

[chili]

Kanske inte en "ambiens" diskant i ordets rätta bemärkelse..
"skrällighet" en kombination av nivå samt det som anförts mot D25AG
tidigare..(diskanterna är inte längre polvända..)

[chili]

Den "extra" diskanten var tilltalande..
vilket resulterade i en modifiering av diskantdelen..

vänster filter..

höger filter..

schema..

[chili]

Reviderad layout och schema..
0u47 och 18R ersatt av 0u01 och 24R..

vänster..

layout..


höger..

layout..


schema..

[tct98]

Intressant med extra diskant. Är den kvar eller har du bara ändrat i filtret ? Den lilla kondensatorn parallellt över 6,8uF kondensatorn fick jag tipset av Svalander att prova. På vilken/vilka skulle man sätta den på LE2 filtret till OA51 tycker du ?

[chili]

Gav input till ändring av filtret..den extra diskanten är borttagen..
angående 10nF (Rifa PFE225/KP1830/1837..) prova med C2,C3..

[tct98]

Operationen utförd på C2 och C3. Tycker (inbillar) mej att diskanten blev lite luftigare.
Vad är tanken bakom denna konstruktion. Finns det att läsa nånstans ?
Såg även att en av kondensatorerna var skadad. Det var en 2cm lång reva på sidan och man såg metall under. Påverkar det funktionen ?

[chili]

Det som startade..var OA52.3..för filtrets ideer se tråden "Ny version"..
se också "http://kotisivu.dnainternet.net/anukaa/KS-092.html"..
samt "interview with Joachim Gerhard of Audio Physic in
SpeakerBuilding.com"..

[chili]

Några nya komponenter..6u8/0,2mH/15R..

LCR..


Vänster högtalare..


Höger högtalare..


Schema..

[eljulio]

Dax att hylla vingar..



ny(a) ram(ar)..



innehåll i ram..



resultat..så mycket bättre..

Snyggt! Var hittar man det där dämpmaterialet och hur bra är det jämfört Inoskummet?

Mvh

[chili]

Känner inte till Ino skummet..
Dämpmaterialet köpt hos..(http://www.stenmansplast.se/?p=index)....

[chili]

Nya komponenter i filter...OA52
4R7, 2R2, 1R2, L...

vänster..


höger..


L..

17T, tråd dia 0,85mm, spole ca 8mm..

schema..


RCL..8545..


Högtalarkabel..2X10X0,5..




schema..

[chili]

668..AUDIO OUT (2ch)..

hyllade kondensatorer...


nya kondensatorer...




C313/314/323/324... (2n2) -> 270pF
C333/343...................(2n2) -> 1n5
C334/335/344/345 (470pF) -> 330pF

[tct98]

Intressanta filter. Vad har du för element i OA52 ? Vore kul om det gick att prova.

[chili]

Utbyteskit OA52 (1995)..bashögtalaren SS8545 samt basspolen (0,39mH) används..diskanten är SS9300..den magnetiska oljan är borttagen..(se tråd: "ny version"..)

[chili]

668..igen..
C333/343 ersatta av 2st...1,3nF..





schema..


C1,C2 = 1,2nF/(1nF)
C3,C4 = 100pF/(330pF)
C101 (100uF/16V) -> 330uF/25V
IC311/321/331 -> 330uF/25V

[chili]

668..fler ändringar..

C313/314/323/324 utgår..
C5 -> 82pF..
C103 (100uF) -> 330uF..



schema..



Virtråd (55-246-99)..kopplats mellan följande punkter..

C311(-) -> C321(-),
C411(-) -> C421(-),
C511(-) -> C521(-),
och..
C321(-) -> C421(-)
C411(-) -> C511(-)
C311(-) -> C521(-)
samt..
C306(-) -> C406(-) -> C506(-) -> C306(-)
C331(-) -> C431(-) -> C531(-) -> C331(-)

[Nattlorden]

Vad skall ändringarna i 668 åstadkomma?

[chili]

En artikel i MoLT 3/2013..om Oppo...
om 668:an gick med enkla medel "trimma"..

[Nattlorden]

Låter svårt att trimma något som är så bra som den, risken är att man gör den sämre istället. Vad har du för metod för att avgöra förändingar på objektiv basis?

[chili]

Det är intressant att "lyfta på locket" till en sådan här produkt..
och "ljudförändringen".....drabbar bara trådskaparen...

[Nattlorden]

Det är intressant att "lyfta på locket" till en sådan här produkt..
och "ljudförändringen".....drabbar bara trådskaparen...

Jovisst, men vill du verkligen bli drabbad till det sämre om du kan undvika det?

[chili]

3R6 och 40nF nya komponenter..



R1, R2 =3R6
C1, C2 = 1nF
C3, C4, C6, C7 = 330pF
C5 = 40nF (15nF//15nF//10nF)
C8, C9 = 330uF/25V

[chili]

Analogdel 668 ändrad..(från orginal..)


C313,C314,C323,C324 ersatt med 100pf//36R - 2n2.
C333,C343 ersatt med 830pf (150pf//680pf)
C101 ersatt med 5600uF/25V ellyt.
C103 ersatt med 330uF/25V ellyt.
10uF/25V/SMD parallellkopplat med
C103,C107,C301,C307/C351.(Farnell 952-7818)
50uF/25V/SMD (5x10uF) // 0,1uF SMD över IC311,IC321,IC331
(pin 4,8)
(IC311,IC321..NE5532..p.g.a komponenthaveri..)



Najtrådar enligt #47 samt några nya..
C306(-) -> C531(-)
C331(-) -> C411(-)
C100(-) -> C301(-)
C100(-) -> C401(-)
C100(-) -> C109(-)



CCS..NE5532..



monterade..



schema..



Byglar undersida nätdel..
C101(-) -> C201(-).
C202(-)-> C201(-)-> C301(-)-> C302(-)-> C102(-)->
-> C101(-)-> C601(-)-> C301(-).

OA51 ändrad..



schema..





vänster högtalare..



höger högtalare..

[chili]

668..nya komponenter Power Supply Unit..kontakt CN101

Uttag 9 -> 10, 0,01uF//0,22uF
Uttag 11 -> 12, 0,01uF//0,22uF

(0,01uF/50V,C0G,0805,TDK, Farnell 2525121)
(0,22uF/50V,X7R,0805,TDK, Farnell 2435482)

[chili]

668..Power supply unit
Byglar undersida nätdel nu..
C201(-) -> lödö (J106)
C101(-) -> lödö (J106)
C301(-) -> lödö (J106)
C302(-) -> lödö (J106)
C102(-) -> lödö (J106)
C202(-) -> lödö (J106)



Nya komponenter undersida..
C102(+) -> GND, 100nF//10nF SMD
L201 -> GND, 100nF SMD

(100nF Farnell 277-3301)
(10nF Farnell 252-5121)

IC601 (PQ3RD23)
pin 2 -> 3, 470nF//47nF SMD

IC301 (PQ12RD11)
pin 2 -> 3, 470nF//47nF SMD

(470nF ELFA 165-76-615)
(47nF ELFA 165-20-019)



Kontakt CN101..
Uttag 1 -> GND, 10uF/25V SMD
Uttag 2 -> GND, 10uF/25V SMD
Uttag 11 -> 12 adderat 10uF/25V SMD
Uttag 13 -> GND, 10uF//220nF//10nF SMD

(10uF Farnell 952-7818)
(220nF Farnell 243-5482)
(10nF Farnell 252-5121)



Ovansida..
C302 nu 47uF/50V
C601 nu 47uF/50V

(47uF Farnell 1834151)



Komponenter kretskort AJKB ASSY..
C101 nu 4700uF/16V
C103 nu 47uF/50V (10uF SMD utgår)
C107 nu 47uF/50V (10uF SMD utgår)



undersida..
4K 1% 0,6W parallellt med R334, R335, R344 och R345 (IC331)

[chili]

668..Power supply..
C102 -> nu 680uF/16V
C202 -> nu 680uF/16V
(Farnell 1855215)


undersida...
C601(-) -> lödö (J106)


Komponenter kretskort (AJKB ASSY)
C313,C314,C323 och C324 ersatta av
3n6/50V/5%/C0G/0603..(Farnell 1865492)
C333 och C343 adderat 100pf nu 930pf..(680pf//150pf//100pf)


Jfet/transistor buffer mellan IC311/IC321 och IC331..


(ledare för anslutning till IC311/IC321 samt 1Kohm på bufferutgångar
adderade innan montage..)


(R331,R332,R341 samt R342 utgått...)

Schema..

[Nattlorden]

Hade varit kul för oss mindre elektronikgeniiga om det hade följt med en liten text om varför varje enskild förändring gjorts...

[chili]

668..komponenter kretskort (AKJB ASSY)
10uF SMD som var parallellkopplad med C301 samt med C307/C351 utgår.
C302 -> parallellkopplas med 10nF/50V samt 100nF/16V SMD
C304 (ej monterad) -> Nu 10nF/50V//2x220nF/50V SMD
(100nF/16V,X7R,0603,ELFA 65-759-63)
(10nF/50V,C0G,0805,Farnell 2525121)
(220nF/50V,X7R,0805, Farnell 2435482)



Ändrade överkopplingar undersida kretskort..ledare mellan följande punkter..
C103(-) -> C151(-)
C107(-) -> C307(-)
C107(-) -> C407(-)
C107(-) -> C507(-)
C109(-) -> C100(-)
C109(-) -> C301(-)
C109(-) -> C614(-)
C151(-) -> C331(-)
C151(-) -> C431(-)
C151(-) -> C531(-)



Chipdrossel 22nH 0603 0,7A parallellt med..
C307 (samt C407, C507..)
(ELFA 58-847-47)

[chili]

668 kretskort AKJB ASSY..undersida..
Ferritpärla mellan via:t (snitt i ledningsbana..) och C101(+)
1uF//10nF SMD efter ferritpärla och till C101(-)
1uF/X7R/0805/16V (ELFA 65-809-71)
10nF/1206..
Ferritpärla Murata BL01RN1..axiell dia 3.6x5mm..


ovansida..
Ferritpärla (ersätter chip drossel..)

[chili]

668 kretskort AKJB ASSY..undersida..
Ferritpärla mellan via:t (snitt i ledningsbana..) och C101(+)
1uF//10nF SMD efter ferritpärla och till C101(-)
1uF/X7R/0805/16V (ELFA 65-809-71)
10nF/1206..
Ferritpärla Murata BL01RN1..axiell dia 3.6x5mm..


ovansida..
Ferritpärla (ersätter chip drossel..) parallellt med C307, C407 samt C507..
C307..

C407..

C507..


47uF 50V ellyt monterad på IC102 (78M05) uttag 1 -> 2..

47uF/50V Farnell 1834151

[Tangband]

Dax att hylla vingar..

[ Bild ]

ny(a) ram(ar)..

[ Bild ]

innehåll i ram..

[ Bild ]

resultat..så mycket bättre..

[ Bild ]

Snyggt! Var hittar man det där dämpmaterialet och hur bra är det jämfört Inoskummet?

Mvh

Borde bli ännu bättre med större dämpplatta ? Typ det ”riktiga ” elefantörat från Carlssons patent ?
Det har måtten 80 cm *50 cm *10 cm

Här är hela patentskriften : https://was.prv.se/spd/pdf/9N8_iAdLqE1h ... 7780.B.pdf

”för högsta anspråk, då storleken ej utgör något hinder” står det i patentet.

[wicke]

Någon som testat stora elefantörat?
Vad jag kan se så täcker det reflexporten!
Verkar konstigt

[Nattlorden]

Någon som testat stora elefantörat?
Vad jag kan se så täcker det reflexporten!
Verkar konstigt

Vid tiden för patentet kunde han kanske tänka sig att mynna reflexröret på andra hållet också?

[Tangband]

Kanske man kan se ”elefantörat” som en kraftig inspirationskälla om man själv bygger egna vägghögtalare ?
Den bör ju enligt bilden vara stor. Själv skulle jag nog göra den ännu större, kanske 85 * 85 cm så alla reflekterande ytor kommer minst 2 ms efter direktljudet från elementen. Tjockleken på 10 cm skulle jag behålla. Det hela motsvarar en stativhögtalare som står 42,5 cm från bakväggen. Men med en sån väggplacering får man ingen destruktiv reflex.

[chili]

Ny ram för absorbent..

Asorbent..test..utan tyg..

Färdig..

Vänster..

Mått..

[Low-Fidelity]

Snyggt!

Vad använder du för dämpmaterial och vad för svart filttyg?

Upplever du någon förändring / förbättring av ljudet?

[chili]

Absorbentmaterial: Bonded foam, högdensitetsmaterial, densitet 120-130kg/m3..
(kommanditbolaget Stenmans Plast Eftr..Frösåker 5,V-ås)
Högtalartyget: Biltema 31-402..
Märkt med ändrad absorbent..ökad ”livlighet”..”detaljer”..”djup”..

Följdeffekt blev en ändrad terminering av högtalarkabeln..

Schema..


Terminering..

[juanth]


Snyggt!
Ramen inköpt på Claes O?

[chili]

Material..aluminiumprofil..19,4x30mm, 1.3m..art nr 41-2683..Clas Ohlson..

[chili]

Ändrad terminering högtalarkabel, 100R delad i två 47R..
Komponenter från ”skrotlådan”..
2x 1n5 (RIFA PHE225/200V)..bokstav dia 12mm (Bauhaus)..koppartråd dia 1mm..
Delar av labbplatta..4x 47R/5W..(fanns ej så det blev 68R//150R..Dale/Resista..)
2st spolar enligt schema...

Vänster ovansida..


Undersida..


Höger..(”spegelbild”..)


Schema..


Resultat..mkt trevligt..

[chili]

Motstånd (R1) adderat till högtalarkabel..
vänster labbkort undersida..


höger labbkort undersida..


Schema..


C1 utgår (n.c.)..
R1 = 18R/5W

Nytt delningsfilter i OA51 lådorna..
vänster platta..




höger platta..


Filter monterat..
vänster..


höger..


Schema..


..låter mkt trevligt..

[chili]

Komponenter delningsfilter:

C1= 5u6/250V SCR (165-47-095)
C2= 82uF Cross Cap (6391-19 Hifikit)
C3= 8u2 Cross Cap (6391-8 Hifikit)
C4 =6u8/250V SCR (165-47-103)
L1= 0.8mH (tråd 1.4mm, rdc 0R27,art nr 5177 Hifikit)
L2,L3= 1.2mH (tråd 0.8mm, rdc 0R8, art nr 5127 Hifikit)
L4= 0.22mH
R1= 1R/5W
R2= 10R (med L2rdc inräknat => 9R2, 10R//120R/5W electrokit)
R3= 6R8 (med L3rdc inräknat => 6R, 12R//12R/5W electrokit)
R4= 15R/5W
R5= 100R/1W

Punkt vid kondensator”*” anger vilken sida som har kontakt med ”yttre folievarvet”
på kondensatorn ..

[chili]

Ändrade/adderade komponenter..
delningsfilter..
R5=> 1R i serie med L5 (17T,tråd dia ca 0.8mm,coil dia ca 8mm enligt tidigare "L" beskrivning..)
R2=> 6R8 (med L2rdc inräknat => 6R, 12R//12R/5W, bilden 10R//120R//18R/5W)
R6 -C6 => 22R/5W – 2uF/630V (SCR PPE)
Schema..


Vänster..


Höger..


Förlängning av basrör (OA51) för 8545..
(I bilder ovan kan man se eltapen runt basröret ..sedan 2006..)
Har utförts enligt nedan..


Pioneer 668..
IC102 pin 1 lyft från kretskort, drossel 470uH mellan kretskort och pin 1,
47uF kopplad från pin1 till pin 2 samt 2R2 i serie med 680uF parallellt med nämda 47uF..
(Rubycon 47uF/35V ZLJ)
(Panasonic FM 680uF/16V)


Drossel 2u2 insatt före C303/C351(+) ..(snitt i ledningsbana)
efter drossel 2u2, 2R2 i serie med 680uF/16V ansluten till C303/C351(-)..

[chili]

Ändring komponenter OA51 filter…
L2 nu 0.55mH.. (Jantzen,tråd 0.8mm,Hifikit..)
R2 nu 9R2.. (10R//120R)
R6 nu 15R/5W
Vänster..

Höger..



Test OA52..(med element från 1995..OA52.2)..8545 och D25AG-49..





C1= 5u6 SCR (PPE)
C2= 8u2 Cross Cap
C3= 82uF Cross Cap
C4 =6u8 SCR
C6= 2u7 Cross Cap
L1= 0.4mH (Jantzen,tråd 1.4mm, Hifikit..)
L2= 0.55mH (Jantzen,tråd 0.8mm, Hifikit..)
L3= 0.48mH (Jantzen,tråd 0.8mm, Hifikit..)
L4= 0.22mH
L5= ”L” enligt tidigare..
R1= 1R/5W (1R…2R2)
R2= 8R2/5W
R3= 4R7/5W
R4= 12R/5W
R5= 1R/5W
R6= 6R8/5W

[STDI]

Jag har inte kunskap nog för att förstå allt vad du gör. Berätta gärna lite mer om vad olika förändringar ger för skillnad. Men jag och säkert många andra uppskattar dina inlägg i alla fall. Så fortsätt även om du inte får många kommentarer.

[chili]

I korthet..det mesta för att inspirera.. att inte trampa i samma spår..
det började med D25AG vara /icke vara..under färden har div. kunskap/ändringar gjorts..
nuvarande utförande har ideer från Steen Duelund/ Joachim Gerhard..
OA52 med 8545 (http://www.audioexcite.com/?p=4910) samt D25AG som ett alternativ till annat..
Terminering av högtalarkabeln är ideer från Cyril Bateman,Cables, Amplifiers and Speaker interactions..
samt Jean Maurer JM 370E högtalare.. Loudspeakers and acoustic enclosures…
(För att få en uppfattning om högtalare/filter har 668 och för/slutsteg samt tuner modifierats under gång/år..)

[chili]

Högtalarkabel..ändring och tillägg..
schema..


R1, R2 = 47R/5W
R3 = 6R8/5W
R4 = 18R/5W
C1 = 4n7/200V (PHE225, PFE216..etc..)
C2 = 0u47/400V (B32522..etc..)
L1 enligt tidigare schema..

Höger..undersida


Vänster..undersida


(PFE 216 finns här (?).. http://sm3pcq.mikeovt.com)

[chili]

OA52 med 8545 och D25AG
Filter..tillägg och ändringar..
schema..






C1= 12u (Cross Cap etc..)
C2= 82uF (Cross Cap)
C3= 8u2 (Cross Cap)
C6= 3u3 (Cross Cap etc..)
C7= 1650uF (3300uF – 3300uf, +II—II+)
C8= 8u2 (Cross Cap etc..)
C9= 47uF (Cross Cap etc..)
L1= 0.4mH (8545, Jantzen,tråd 1.4mm, Hifikit..)
L2= 0.48mH (D25AG, Jantzen,tråd 0.8mm, Hifikit..)
L3= 0.51mH (Jantzen,tråd 0.8mm, Hifikit..alt. Jantzen 000-1123)
L5= ”L” enligt tidigare..
L7= 16mH (000-5410/16mH RDC=1R46.. på bilden Jantzen 000-5385,18mH..avlindad till 16mH)
R1= 1R/5W
R2= 5R6 /5W
R3= 9R3/5W (10R//150R)
R5= 1R/5W
R6= 5R6/5W
R7= ”7R1 inkluderande L7RDC” (R7=>5R6)
R8= 6R4/5W (10R//18R)
R9= 12R/5W

..låter mkt trevligt..

[juanth]

Oj, komplexa filter!

Vad åstadkommer de två LCR-länkarna i diskantfiltret? Ser att du har spole och motstånd mellan dem..

Mäter du eller går du på lyssningsintryck?

[chili]

Inspiration för filter..duelundaudio.com (DIY articles) samt ”interview with Joachim Gerhard” speakerbuilding.com..
samt..

http://nerds.dk/board/viewforum.php?f=1 ... 3ca7781248

https://www.hifisentralen.no/forumet/th ... -duelund-sølet.82554/

C1->L-C-R/3 ger delning, L-C-R/2 är för undertrycka D25AG:ans resonans..R-L/5 är en ide från J. Gerhard..till dags dato ingen mätning..

[Nattlorden]

Joachim har haft lite ovanliga tankar i sina konstruktioner, delat diskanter "onormalt" lågt bl.a. (naturligtvis offrande effekttålighet på kuppen), så jag skulle läsa hans förslag noga noga. (Inte insatt i just detta fallet, utan som allmän kommentar)

[chili]

Joachims bidrag är (ideen med) länken mellan L-C-R/3 samt L-C-R/2.. ”interview with Joachim Gerhard” speakerbuilding.com..

http://www.speakerbuilding.com/content/1039/page_2.php

Övriga ideer kommer från Duelund.. duelundaudio.com (DIY articles)..

https://duelundaudio.com/diy-articles/

[chili]

Halvlek..utvidgat filter..kondensatorer,motstånd och spolar adderade..samt några ändrade komponentvärden..

OA52 med 8545/D25AG..




OA51 med 8545/9500..




Schema..


..sounds promissing..

http://www.hifi4all.dk/forum/forum_post ... KW=duelund

http://nerds.dk/board/viewtopic.php?f=1 ... 6&start=90

https://www.hifisentralen.no/forumet/th ... 548/page-3

[chili]

668..släden fungerar inte..
IC301 strömlös (12VDC)..P301, 0,8A (AEK7063) trasig..initierar ändringar..
Power supply unit

Nätdelen undersida rensades från alla extra 0V ledare (lödö, J106)
IC301, extra smd kondensatorer pin 2-3 borttagna..
IC 601, extra smd kondensatorer pin 2-3 borttagna..
CN101 kontakt, extra smd kondensatorer kvar..
Ellyter som ändrats kvar..


P301..tillsvidare..RXEF 040..PolySwitch

DAC I/V (AJKB ASSY)

FET/BJT buffer borttagna..
Ferritpärlor parallellt med C307/407/507 borttagna..
C101 nu 680uF/16V..ferritpärla kvar(undersida), smd direkt efter ferritpärla borttagen..
C333/343..nu 1n0..
C334/344..56pf adderat parallellt..
C304 bortagen..(std icke monterad)


IC311/321 nya (NE5532) inlödda..
10uF/50V ellyt adderad till IC311/321 pin 4-8..

Schema..


Undersida..

R331/332/342/341,1k0 inlödda..
R334/335/345/344..nu parallellkopplade med 33k..
C313/314/323/324..nu 3n6 smd C0G/NPO (Farnell 1865492)..lödda parallellt med R313/314/323/324(200R)..
0V ledare (vit, virtråd AWG24) ny layout..se avsnitt..GamuT use star ground?..

http://web.archive.org/web/200602181734 ... r%20ground

[chili]

668..
0V ledare adderad..


Rättelse..
C334/344 samt C335/345..56pf adderat parallellt..

OA52 med 8545 och D25AG
”Duelund” inspirerat delningsfilter..schema enligt tidigare..
Elementen, utbyteskit från Larsen 1995 för OA52..spole från utbyteskitets delningsfilter används i det nya filtret..samt spole från OA51..
Layout i låda..


Filterplatta D25AG..


v/h utförande..


Filterplatta 8545..


Test..8545/D25AG..
v/h utförande..



..spiller bare så "godt"..

http://nerds.dk/review/?rid=33
http://nerds.dk/board/viewtopic.php?f=1 ... 9&start=15

[chili]

Montage av filter och övrigt ..OA52 med 8545 och D25AG..schema enligt tidigare..
”Svalander-filt” fanns redan när utbyteskit införskaffades..

Filter vänster högtalare..


Filter höger högtalare..


8545 ansluten..bara att montera resten..


Filter, komponenter/högtalare..
C1= 10uF (Cross Cap)
C2= 82uF (Cross Cap)
C3= 8u2 (Cross Cap)
C6= 3u3 (Cross Cap)
C7= 1540uF (7x//220uF/63V, BP)
C8= 1u6 (Cross Cap) (0u82//0u82)
C9= 0u68 (Cross Cap)
C12= 20uF (Cross Cap 001-0271)
L2= 0.48mH (avlindad spole (original) OA51, 0,5mH..000-1034 Janzen avlindad, men avvek för mycket)
L3= 0.51mH (Jantzen,tråd 0.8mm..alt. Jantzen 000-1123)
L7= 16mH (Jantzen 000-5410/16mH RDC=1R46.. alt. Jantzen 000-5385,18mH avlindad till 16mH)
L8= 0.22mH LU32/022/071 (0,71mm Tråd R/Ohm: 0,39)
L9= 1mH (Jantzen,tråd 0.8mm)
L10= 0.4mH (Jantzen,tråd 1.4mm)
L11= 0.39mH (CFAC AWG 14..från OA52 utbyteskit..RDC<= 0R15)
R1= 33R/10W (15R + 18R)
R2= 5R6 /5W
R3= 9R3/5W (10R//150R)
R6= 6R8/5W
R7= 5R6/5W
R8= 6R8/5W
R9= 7R4/5W (4R7 + 2R7)
R10= 20R/10W (10R + 10R)
R11= 2R2/5W
R12= 12R/5W

”.. sammanhängande mellanregister.. bra reproduktion av rummet.. mikrodynamik och en stor öppen ljudbild..”

http://www.hififorum.nu/forum/topic.asp ... PIC_ID=923
viewtopic.php?f=9&t=1281
https://www.hifisentralen.no/forumet/th ... st-2123595
https://duelundaudio.com/wp-content/upl ... filter.pdf
https://www.diyaudio.com/forums/multi-w ... 5tg30.html
http://nerds.dk/article/?aid=52
http://nerds.dk/article/?aid=346
https://www.hifinesse.nl/new/wp-content ... e_2019.pdf

[chili]

Högtalarkabel..
Ändrad terminering högtalarkabel..
3x//330R/5W mellan +/- anslutning.. (komponentspridning gav..105R)


Pioneer 668..snitt i ledningsbana GNDA..ny(a)0V ledare till C101(-)..


470uF/35V ellyt placerad på IC101/102 IN(+) och GND(-)..(Panasonic HFQ)


OA51 med 8545 och 9500
”Duelund” inspirerat delningsfilter..
Filterplattor vänster/höger högtalare..


Filter för 9500 placerad på vägg ovanför basrör..



Filter 8545 placerad på botten..


8545 ansluten..dämpmaterial placering i låda samt montage..



Klar för uppställning..


och provlyssning..för med sig en modifiering..


R14 adderat till diskantfilterplatta..vänster/höger...



schema..


Använda komponenter..
C1= 10uF (Cross Cap)
C2= 82uF (Cross Cap)
C3= 8u2 (Cross Cap)
C6= 2u8 (2u7//0u1, Cross Cap/KP1837)
C7= 1540uF (7x//220uF/63V, BP, Nichicon)
C8= 1u6 (0u82//0u82, Cross Cap)
C9= 0u68 (Cross Cap)
C12= 9u7 (8u2//1u0//0u56, Cross Cap/RIFA 430)
L2= 1.2mH (Jantzen,tråd 0.8mm)
L3= 0.51mH (Jantzen,tråd 0.8mm)
L7= 16mH (Jantzen 000-5385,18mH..avlindad till 16mH..alt. Jantzen 000-5410/16mH)
L8= 0.54mH (0.68mH avlindad till 0.54mH, Intertechnik LU32/068/071,0,71mm Tråd R/Ohm: 0,72)
L9= 1mH (Jantzen,tråd 0.8mm)
L10= 0.56mH (Monacor LSIP-56, tråd 1.2mm, uppmätt 0.52mH)
L11= 0.82mH (Monacor LSIP-82, tråd 1.2mm, uppmätt 0.77/0.78mH)
R1= 33R/10W (15R + 18R)
R2= 5R6/5W
R3= 9R3/5W (10R//150R)
R6= 5R6/5W
R7= 5R6/5W
R8= 4R7/5W
R9= 6R/5W(12R//12R)
R10= 16R/10W (15R + 1R)
R11= 2R2/5W
R12= 6R8/5W
R14= 1R/5W (1R2//4R7)

http://archive.nerds.dk/board/viewtopic ... =4539.html
”..De højttalersystemer, som Steen konstruerede, var IKKE imponatorhøjttalere, slet ikke. De var lavet for at komme så tæt som absolut, overhovedet muligt på referencen - den svært gengivelige, avancerede akustiske musik..”

viewtopic.php?f=9&t=70617
”.. Matcha komponenter i passiva delningsfilter kan man enkelt göra själv genom att köpa en induktansmätare som även kan mäta kapacitans ( kondensatorer ) och resistans ( motstånd )..”

https://www.diyaudio.com/forums/multi-w ... stion.html
”..post #9..”

http://www.troelsgravesen.dk/LCR-RC.htm

https://duelundaudio.com/diy-articles/

[chili]

Hyllad Pioneer 668..klocka ur tiden..allt svart..
Panasonic som ersättare..har xlr’s..för audio..
https://www.audiosciencereview.com/foru ... iew.14324/


Nya kablar..Chord får offra RCA kontakterna..för xlr’s
https://www.whathifi.com/chord-company/c-line/review


Xlr anslutningar till TX-102 transformatorer(na) och anslutna kablar från Panasonic..
http://web.archive.org/web/200707101729 ... age102.htm


Kuriosa..några (filter) schema simuleringar..
Carlsson OA52.2
Scan Speak 8545 och Vifa D25AG-49


Scan Speak 8545 och Vifa D25AG-49..(enligt tråd..)


Wavecor WF182BD04 och SB Acoustics SB26ADC-C000-4..


Råskiss..”Duelundtyp” filter..


Nostalgi..
https://ing.dk/artikel/sadan-dode-hi-fi-45684

[chili]

Högtalarkabel..
Ändrad terminering högtalarkabel..
27R+27R/3W i serie med 3x//13n7 (RIFA PFE 216)..(54R i serie med 41.1nF)
Höger..

Vänster..


Uppdaterat filter för OA52 med 8545 och D25AG..
Bas/mellan samt diskantfilter..


Ändrade samt nya komponenter..
C8= 3u3 (RIFA 420)
C9= 1u3 (0u68//0u68..Cross Cap/SCR)
C12= 60uF (4x//15uF..SCR)
C15= 47uF (Cross Cap)
L8= 0.26mH (LU32/047/071 avlindad till 0.26mH)
L9= 0.51mH (Carlsson spole 0.7mH avlindad till 0.51mH)
R8= 2R7/5W
R9= 3R3/5W
R10= 12R/10W
R12= 12R/5W
R14= 1R/5W (1R2//4R7)
R15= 10R/5W
Filterplatta (bas/mellan) front, höger högtalare..

Baksida..

Monterad i låda..

Schema..


Komponenter filter..
C1= 10uF (Cross Cap)
C2= 82uF (Cross Cap)
C3= 8u2 (Cross Cap)
C6= 3u3 (Cross Cap)
C7= 1540uF (7x//220uF/63V, BP, Electrokit) plasthöljen borttagna isolerad med 3M SCOTCH 27 glasfibertape..
C8= 3u3 (RIFA 420)
C9= 1u3 (0u68//0u68..Cross Cap/SCR)
C12= 60uF (4x//15uF..SCR)
C15= 47uF (Cross Cap)
L2= 0.48mH (avlindad Carlsson spole 0,5mH..)
L3= 0.51mH (Jantzen,tråd 0.8mm..alt. Jantzen 000-1123)
L7= 16mH (Jantzen 000-5410/16mH RDC=1R46.. alt. Jantzen 000-5385,18mH..avlindad till 16mH)
L8= 0.26mH (LU32/047/071 avlindad till 0.26mH)
L9= 0.51mH (avlindad Carlsson spole 0.7mH..)
L10= 0.4mH (Jantzen,tråd 1.4mm)
L11= 0.39mH (CFAC AWG 14 RDC<= 0R15)
R1= 33R/10W (15R + 18R)
R2= 5R6 /5W
R3= 9R3/5W (10R//150R)
R6= 6R8/5W
R7= 5R6/5W
R8= 2R7/5W
R9= 3R3/5W
R10= 12R/10W
R11= 2R2/5W
R12= 12R/5W
R14= 1R/5W (1R2//4R7)
R15= 10R/5W

[chili]

Montage av filterplatta för 8545..vänster högtalare..


Delmontage..




Färdig för montage i högtalarlåda..


Filterplattor för 8545 och D25AG på plats..


Ihopskruvad..


https://ing.dk/blog/gaestebloggen-hvad- ... ler-130799

[chili]

OA51 med 8545 och 9500..
Ändrade samt nya komponenter..gäller 8545..
C8= 3u3 (RIFA 420)
C9= 1u3 (0u68//0u68..Cross Cap)
C12= 60uF (3x//20uF..Cross Cap 001-0271)
C15= 47uF (Cross Cap)
L8= 0.26mH (LU32/033/071 avlindad..)
L9= 0.51mH (Jantzen spole 0.6mH tråd 0.8mm avlindad..)
L10= 0.47mH (Jantzen 0.6mH, tråd 1.4mm, avlindad..)
L11= 0.68mH (Jantzen 0.75mH, tråd 1.4mm..ingen åtgärd..)
R8= 3R3/5W
R9= 3R9/5W
R10= 15R/10W
R12= 10R/5W
R15= 12R/5W
Montage av komponenter på filterplatta 8545..höger högtalare..


Färdig för montage i högtalarlåda..


Filterplatta på plats..


Ihopskruvad..


Använda komponenter..filter 8545 och 9500..
(Schema se ”Uppdaterat filter för OA52 med 8545 och D25AG”..)
C1= 10uF (Cross Cap)
C2= 82uF (Cross Cap)
C3= 8u2 (Cross Cap)
C6= 2u8 (2u7//0u1, Cross Cap/KP1837)
C7= 1540uF (7x//220uF/63V, BP, Nichicon) plasthöljen borttagna isolerad med 3M SCOTCH 27 glasfibertape..
C8= 3u3 (RIFA 420)
C9= 1u3 (0u68//0u68..Cross Cap)
C12= 60uF (3x//20uF..Cross Cap 001-0271)
C15= 47uF (Cross Cap)
L2= 1.2mH (Jantzen,tråd 0.8mm)
L3= 0.51mH (Jantzen 0.6mH tråd 0.8mm avlindad till 0.51mH)
L7= 16mH (Jantzen 000-5385,18mH..avlindad till 16mH..alt. Jantzen 000-5410/16mH)
L8= 0.26mH (LU32/033/071 avlindad till 0.26mH)
L9= 0.51mH (Jantzen spole 0.6mH tråd 0.8mm..avlindad till 0.51mH)
L10= 0.47mH (Jantzen 0.6mH, tråd 1.4mm..avlindad till 0.47mH)
L11= 0.68mH (Jantzen 0.75mH, tråd 1.4mm..gav vid mätning..0.68mH..)
R1= 33R/10W (15R + 18R)
R2= 5R6/5W
R3= 9R3/5W (10R//150R)
R6= 5R6/5W
R7= 5R6/5W
R8= 3R3/5W
R9= 3R9/5W
R10= 15R/10W
R11= 2R2/5W
R12= 10R/5W
R14= 1R/5W (1R2//4R7)
R15= 12R/5W

[juanth]

Du är verkligen ihärdig i ditt experimenterade chili.

Tar du emot besök?
Det vore spännande att lyssna på dina resultat.

[chili]

Tack..försöker nå så långt som möjligt..
OA51 är det bara höger högtalare som är ändrad..väntar på komponenter till vänster högtalare..
Kör idag på OA52(v) och OA51(h) får illussionen att det är ”OA52”..
Något måste man göra efter 5 år i pension..hitta utmaningar/ideer..som intresserar..som tex Duelund’s..
Coronan gör att man får vara lite försiktig..ännu..får återkomma..(V-ås hemort)

[hifikg]

Tack..försöker nå så långt som möjligt..
OA51 är det bara höger högtalare som är ändrad..väntar på komponenter till vänster högtalare..
Kör idag på OA52(v) och OA51(h) får illussionen att det är ”OA52”..
Något måste man göra efter 5 år i pension..hitta utmaningar/ideer..som intresserar..som tex Duelund’s..
Coronan gör att man får vara lite försiktig..ännu..får återkomma..(V-ås hemort)

Ah, då har du inte så långt till mitt humbla lyssningsrum. Hör av dig om du vill hälsa på
Jag kan bjuda på en OA52.2 illusion av bästa sort.

[juanth]

Tack..försöker nå så långt som möjligt..
OA51 är det bara höger högtalare som är ändrad..väntar på komponenter till vänster högtalare..
Kör idag på OA52(v) och OA51(h) får illussionen att det är ”OA52”..
Något måste man göra efter 5 år i pension..hitta utmaningar/ideer..som intresserar..som tex Duelund’s..
Coronan gör att man får vara lite försiktig..ännu..får återkomma..(V-ås hemort)

Gärna då vid tillfälle framöver.

[chili]

OA51 med 8545 och 9500 vänster högtalare
Ändrade samt nya komponenter..gäller 8545..enligt tidigare..
Montage av filterkomponenter vänster högtalare..






Filterplatta på plats..



Ihopskruvad..


Lite historia..

Carlsson OA51 högtalare
High fidelity (DK) 1983 nr 7/8..sid 96,97,98
Kommentarer till recensionen av OA-51 ”high fidelity” nr 9 1983 sid 11,12,13 samt ”high fidelity” nr 10 1983 sid 11,12.

Carlsson OA52 högtalare
High fidelity (DK) 1985 nr 11..sid 67,68,69,70,71
High fidelity (sv utgåva) 1999 nr 3..sid 12,13,14,15

Musik & ljudteknik 1982
Nr 1 Carlsson OA 51 sid 37,38,39,40,41,42,
Nr 2 sammanfattning sid 56

https://www.diyaudio.com/community/thre ... 119/page-9
Post #164

https://www.diyaudio.com/community/thre ... st-4922235
Post #14
(”A friend used….”)

[chili]

Högtalarkabel..ny variant..att prova..
En rulle kabel 2x0.75mm2 (20m..H03VVH2-F) samt (WAGO) banankontakter..


Kabeln delas på mitten samt rensas på ytterhölje..


Tvinnas för hand..BN/BU..


Tvinnas tillsammans..(krympslang ca var 300mm..utgår från mitten..)


RC-länk..i låda…(31R6 + 820pF//180pF (PFE216))


Komplett för anslutning..



Efter inkoppling och lyssning…ett test..märka ut mitten..kapa ledare..(märk upp ledare innan kapning..i detta fall en BN och en BU)..vänd ena halvan av kablaget 180 grader..skarva ihop ”rätt” ledare igen..isolera skarvar och anslut kontakter…”hålet” i stereo återgivningen åtgärdat..i detta fall…mkt bättre..


https://db.audioasylum.com/mhtml/m.html ... search.mpl

https://db.audioasylum.com/mhtml/m.html ... search.mpl

[hifikg]

Hål i stereoåtergivningen!? Har någon varit inne och kluddat i högtalarna tidigare, eller hur har det uppkommit?

Edit: Aha, det var du ja, som blandade o gav. Det är en kombo jag aldrig hört, så det kanske är blandningen som orsakar hålet, eller att de står på olika höjd? Eller bara att det är två olika högtalare.

[chili]

"panoramat" var mkt svagt i jmf med litz-kabeln.."djupet" i återgivningen var bättre..
Mest en test för att utröna hur vanlig nätkabel dubblerad/tvinnad samt 1,5mm2 var i jämförelse..
kopplade till OA52 lådor med "Duelund" typ av filter..
De båda länkarna ger en ide vad som kan göras..klipp kabeln på mitten och vänd ena halvan 180 grader..
(båda kanalernas kablage..) vilket återställde "panoramat" man var van vid..

[BellsnWhistles]

Visserligen är spolarna i filtret vinkelrätt monterade mot varandra, men det är ändå inte optimalt att montera dem så nära varandra (dikt an).

[chili]

Duelund föredrog att ha stora avstånd mellan filterdelar..
att ha filtren utanför lådorna var inget alternativ..(mätt spolarna i aktuellt läge..)
har man delningsfiltren utanför kan man välja andra typer av spolar/kondensatorer/motstånd..
(beroende på maximal inspänning..) och placera dessa därefter..

[chili]

Ny kabel till högtalarna..mer ”transparent” än tidigare..
ÖLFLEX® HEAT 205 SC..1,5..4x5m enkelledare..


Varje ledare kapas på mitten samt ena halvan vänds 180 grader (ger en skarv på varje ledare)..två längder tvinnas manuellt till ett kablage..för varje kanal..
Mittdelen av kablaget förses med en låda innehållande en spole i serie på (+) ledaren..i detta fall ca 2uH..tråd dia 1,2mm, (-) ledaren oförändrad..


En låda med R-C krets (31R6 + 1n0 (PHE225))..kopplad mellan (+) och (-) ledare..placerad närmare anslutning till högtalare..


Komplett kablage..(stifthylsor Oehlbach..)


Ny RCA-RCA kabel..mellan tuner och TVC..
En 2-trådskabel med skärm ”NEOPRENE OFC Noiseless cord” används för ”transparent liknande”
RCA -RCA kabel..
Låda placeras på kabeln, närmare mottagaren, (+) ledaren får en spole i serie samt två R-C led mellan (+) och (-) ledarna..(skärm samt (-) ledaren är anslutna på mottagarsidans jord..endast (-) ledaren på sändarsidans jord..)




viewtopic.php?t=52675
https://forum.audiogon.com/discussions/ ... ent-netwks

[chili]

Ny XLR-XLR ”transparent” liknande kabel..
En 2-trådskabel med skärm ”NEOPRENE OFC Noiseless cord” används..


Komponenter i låda..


Lådan placeras närmare mottagaren, (+) och (-) ledaren får en spole i serie samt två R-C led mellan ledarna.. samt ett R-C led från (+) ledaren till skärm..(skärm är ansluten på XLR uttag 1 sändare/mottagare).




Ansluts mellan DVD och TVC..

https://www.whatsbestforum.com/threads/ ... xes.24499/
Post #3

Kuriosa..
Utkast ”OA style” Purifi och SB26ADC..”Duelund” typ av filter..

[juanth]

Gällande Purifi så kika här för tips kring uppbrytningar osv.
https://purifi-audio.com/wp-content/upl ... kCKHDno05Y

[chili]

Ändringar..OA51 Carlsson låda med 8545 och 9500..
C1= 6u8 (SCR)
R8= 2R7/5W (3R3//15R)
R9= 3R3/5W
R10= 12R/10W (15R//33R+27R)
R14= 1R6/5W (1R8//12R)
Distans (ca 5mm) placerad mellan L9 och L10 (..BellsnWhistles..)




Schema..


Använda komponenter..8545 och 9500..
C1= 6u8 (SCR)
C2= 82uF (Cross Cap)
C3= 8u2 (Cross Cap)
C6= 2u8 (2u7//0u1, Cross Cap/KP1837)
C7= 1540uF (7x//220uF/63V, BP, Nichicon) plasthöljen borttagna isolerad med 3M SCOTCH 27 glasfibertape..
C8= 3u3 (RIFA 420)
C9= 1u3 (0u68//0u68..Cross Cap)
C12= 60uF (3x//20uF..Cross Cap 001-0271)
C15= 47uF (Cross Cap)
L2= 1.2mH (Jantzen,tråd 0.8mm)
L3= 0.51mH (Jantzen 0.6mH tråd 0.8mm avlindad till 0.51mH)
L7= 16mH (Jantzen 000-5385,18mH..avlindad till 16mH..alt. Jantzen 000-5410/16mH)
L8= 0.26mH (LU32/033/071 avlindad till 0.26mH)
L9= 0.51mH (Jantzen spole 0.6mH tråd 0.8mm..avlindad till 0.51mH)
L10= 0.47mH (Jantzen 0.6mH, tråd 1.4mm..avlindad till 0.47mH)
L11= 0.68mH (Jantzen 0.75mH, tråd 1.4mm..gav vid mätning..0.68mH..)
R1= 33R/10W (15R + 18R)
R2= 5R6/5W
R3= 9R3/5W (10R//150R)
R6= 5R6/5W
R7= 5R6/5W
R8= 2R7/5W (3R3//15R)
R9= 3R3/5W
R10= 12R/10W (15R//33R+27R)
R11= 2R2/5W
R12= 10R/5W
R14= 1R6/5W (1R8//12R)
R15= 12R/5W

Högtalarkabel (ledare från H03VVH2-F) 2x(2x0.75mm2) med WAGO banankontakter..gjorts om till mera ”MIT”..


https://www.diyaudio.com/community/thre ... 99/page-11

Kanske för någon..

http://christensen.audio/sonductor/

[chili]

Högtalarkabel (ledare från H03VVH2-F) 2x(2x0.75mm2) med WAGO banankontakter..nu med små lådor på kabeln..







https://www.diyaudio.com/community/thre ... 422/page-2
post #26, #147

https://www.diyaudio.com/community/thre ... 99/page-14
Post #261, #277

[chili]

OA51 låda med 8545 och 9500
Dags för byte av basreflexrör..orginalrör kapas ca 70 mm från vägg, snittar röret (med såg) fram mot vägg, sedan gick det (1:a lådan lätt..2:a betydligt mer lim..) att bända loss röret..skrapar rent hålet…sågar sedan bort en del av mellanvägg för att få det nya basreflexröret på plats.. fick limma en bit trä på den ursågade biten för att sedan forma för att få bättre passning..hopsamlat spån blandades med lim för att jämna till ytorna..


















Basreflexrör..
https://www.staples.se/papptub-60x455mm ... 20413.html

http://www.carlssonkult.se/OA51.aspx
”… , men av en lycklig slump så är längden på ett vanligt A4-papper ganska perfekt. Man rullar ihop några A4, gärna lite tjockare an vanligt 80-g papper, på längden så att man har en rulle 297mm. Den trär man in i basporten och låter den expandera sig där - simsalabim så har man en lite lägre och helt perfekt avstämning!...”

http://www.drkrupp.se/hifi/ovrigt_formelsamling.html
..”konsten att räkna om rören”..

[chili]

Panasonic UB9000..XLR utgång..serie-parallell komponenter ändrade värden..
100R//33R (0805) parallellkopplas med befintlig 100R (0805)….1nF PPS (0805) ändras till 100pf…hålmonterad 100R på kretskort parallell med 27R..200k från varje 100R//27R till XLR pin 1, lödöar framför 27pf där ansluts 100pf (0805), närmast XLR kontakten finns 27pf (0603).

[chili]

OA52 med 8545 och D25AG..ändringar..
fästplatta för C15..
distans mellan L9 och L10..
L11..
R11..
L11..Jantzen 0.6mH (000-1444)..


Filterplatta..montage..




Filterplatta i låda..


schema..


Komponenter filter..
C1= 10uF (Cross Cap)
C2= 82uF (Cross Cap)
C3= 8u2 (Cross Cap)
C6= 3u3 (Cross Cap)
C7= 1540uF (7x//220uF/63V, BP, Electrokit) plasthöljen borttagna isolerad med 3M SCOTCH 27 glasfibertape..
C8= 3u3 (RIFA 420)
C9= 1u3 (0u68//0u68..Cross Cap/SCR)
C12= 60uF (4x//15uF..SCR)
C15= 47uF (Cross Cap)
L2= 0.48mH (avlindad Carlsson spole 0,5mH..)
L3= 0.51mH (Jantzen,tråd 0.8mm)
L7= 16mH (Jantzen 000-5385,18mH..avlindad till 16mH)
L8= 0.26mH (LU32/047/071 avlindad till 0.26mH)
L9= 0.51mH (avlindad Carlsson spole 0.7mH..)
L10= 0.4mH (Jantzen,tråd 1.4mm)
L11= 0.55mH (Jantzen 0.60mH, tråd 1.4mm)
R1= 33R/10W (15R + 18R)
R2= 5R6 /5W
R3= 9R3/5W (10R//150R)
R6= 6R8/5W
R7= 5R6/5W
R8= 2R7/5W
R9= 3R3/5W
R10= 12R/10W
R11= 2R0/5W (2R2//22R)
R12= 12R/5W
R14= 1R/5W (1R2//4R7)
R15= 10R/5W

[Prozac]

Oj, här händer det grejer, spännande...RC mellan ledarna kan jag förstå, har själv gjort liknande saker (ska visa bild vid tillfälle) men spolarna i serie med högtalarsladden....som är i svart låda....vad tillför de?

"Varje ledare kapas på mitten samt ena halvan vänds 180 grader (ger en skarv på varje ledare)..två längder tvinnas manuellt till ett kablage..för varje kanal..
Mittdelen av kablaget förses med en låda innehållande en spole i serie på (+) ledaren..i detta fall ca 2uH..tråd dia 1,2mm, (-) ledaren oförändrad.."

[chili]

”.. Mittdelen av kablaget förses med en låda innehållande en spole i serie på (+) ledaren..i detta fall ca 2uH..tråd dia 1,2mm, (-) ledaren oförändrad.."

Önskade testa vad en sådan kabel (1.5mm2) kunde tillföra helheten..för att utröna högtalarna..blev sedan utbytt till tvinnad nätkabel med lådor och annat innehåll..(för att testa gräns för ”Stigges” valda element..uppgradering anno 1995..om delningsfiltret är en betydande faktor..annat än max spl..)

viewtopic.php?t=52675
https://www.diyaudio.com/community/thre ... le.176396/
https://db.audioasylum.com/mhtml/m.html ... search.mpl
https://www.themusicman.uk/what-is-a-speakers-max-spl/

Den tvinnade nätkabeln blev sedan mera ”MIT”..högtalarkabeln som används idag bygger på detta..

https://www.diyaudio.com/community/thre ... 99/page-11

[chili]

Panasonic UB9000 XLR utgång..komponenter ändrade..
Bygel över 100R(smd)..1nF (PPS) utgår..spole parallell med hålmonterad 100R..1nF adderas till lödöar framför 27pf..5k motstånd mellan XLR pin 2-3..




Schema..


https://www.hifinews.com/content/simply-best-page-2

Kanske för någon..

https://www.diyaudio.com/community/thre ... 017/page-4
Post #65
”He thought that multi-way is perfect only…”

https://www.htguide.com/forum/forum/mis ... post442313
Post #243

[chili]

Panasonic UB9000..extra 0V ledare kopplas mellan PPS kondensatorer som är anslutna på pin 4/8 (NJM2114) och till 0V..virtråd awg24.. XLR utgång..L1 och L2 ändrade..nu 2.4uH..











https://passive-components.eu/reduce-ha ... capacitor/

[chili]

Panasonic UB9000.. virtråd awg24 borttagen (NJM2114)..0u1/100V (MLCC,C0G/NP0) kondensator kopplas mellan pin 4 - 8..Uttag XLR, 100R ersätter spole.. (1nF/630V..FKP2)..resistor 5k mellan XLR pin 2 - 3 utgår..












https://www.eevblog.com/forum/beginners ... -clockgen-)/msg788204/#msg788204
Reply #4
https://db.audioasylum.com/mhtml/m.html ... xt%3DR25xt
”..Just get the .1 uF Kemet NPO ceramics and mount them directly to the power supply pins..”

Schema filter ändrat för OA51/OA52 låda med 8545 och 9500/D25AG, diskanten polvänd..



https://www.diyaudio.com/community/thre ... 693/page-2
Post #23

18W/8545 kanske för någon..
http://www.audioexcite.com/?p=4910
https://hificompass.com/en/speakers/mea ... 8w/8545-01
https://www.scan-speak.dk/datasheet/rev ... 012-10.pdf
https://www.scan-speak.dk/product/18w-8545-01/

[chili]

Panasonic UB9000..100R smd..(tidigare jumper samt parallella smd utgår)..6n8 (FKP2/630V) mellan 0V, 100R smd och hålmonterad 100R (alt. befintlig 1n0 kopplas parallellt med 5n6 kondensator).. 100R hålmonterad parallell med 6.8uH drossel (drosselns plasthölje ersatt med glasfibertape)..0u1 film (0u1 NP0 utgår) monterade på div njm2114 pin 4-8.






Kanske för någon..

https://www.passdiy.com/project/articles/ground-loops
Pass Labs: Articles: Ground Loops
”part of the input circuit only. Shield ground should not be connected on the source end of the wire, only at the input component end; label them and don’t forget!..”

https://www.eevblog.com/forum/beginners ... -clockgen-)/msg788204/#msg788204
Reply #4
”The NJM2114 is essentially a dual NE5534 and IMHO better than the NE5532. I won't change these for LM4562 etc. A 100nF capacitor (preferably P/P film) directly between supply pins does improve the sound noticeably in my experience (it is a useful trick especially for the NE5532/5534/NJM2114 topology).”

[chili]

Panasonic UB9000..Kondensator 6n8 och drossel 6.8uH utgår..kondensator 3n83 (C = PFE225, Svalander) monteras på experimentkort, löds mellan hålmonterade 100R samt en ledare ansluts från exp-kort till 0V vid ”1n0”..(std 1n0 borttagna sedan tidigare..)
Drossel (lindad på rundstång ca 1.2uH..glasfibertape runt spolen) parallell med hålmonterad 100R..
NJM 2114 hålmonterade, 0u1 film pin 4-8 utgår..22nF//22nF(R82) monterade parallellt med avstörningskondensatorer pin 4/8..
På plats C4102/4104/4204/4202 ansluts 10k+10k (1206) i serie med 100pF(0805)..










Kanske för någon..
https://hifiakademiet.dk/

https://hifiakademiet.dk/lydkvalitetens ... se-forfald

https://hifiakademiet.dk/uf/50000_59999 ... d5fb1c.pdf

[chili]

Panasonic UB9000.. 5x10k i serie (50k) med 100pf smd kopplas mellan 100pf och tillhörande 20k..
C4102 <–> C4104 och C4204 <–> C4202..

(100pf tillkom efter bild..)



Kanske för någon..
https://www.hifisentralen.no/forumet/th ... ost1389132
https://gearspace.com/board/geekzone/43 ... -gear.html
Post #24
https://designyoutrust.com/2020/03/amaz ... ound-1974/
Kanske något att ha…fler än 2 kanaler..

[chili]

Högtalarkabel (längd 4m, tvinnad 2x2x0.75mm2,ledare från H03VVH2-F,anslutning WAGO banankontakter..kabeln delas in i 4 lika delar..en låda i mitten av kabeln samt låda på mitten av kablagedel höger/vänster).. spole, motstånd och kondensator i låda 72x50x35 mm (Kjell o Co 89018) genomföringar för kablage (Conrad 547068)..samt smältlim och passande krymslang..
Komponenter (i serie L-R-C mellan BN(+) och BU(-) ledare) i låda:
L = ca 0.5uH (12mm rundstav, 6T, tråd dia 0.71mm från Intertechnikspole..)
R = 8R (NIKKOHM RNP-10SA8R00JZ03..Conrad 1654812)
C = 30.2nF (22nF//8.2nF/400V/100V WIMA MKP10 (Conrad 1569657))/((Svalander) RIFA PFE225)


https://www.diyaudio.com/community/thre ... 99/page-11
Post #211, #216, #225, #248, #277..

Panasonic UB9000 nya komponenter..(6x) 0.1uF (WIMA) samt chipdrossel 22nH(0603)(158-84-747)..komponenter monterade mellan C4102 <–> C4104 och C4204 <–> C4202 utgår..


chipdrossel

Kontakt P4002 uttag 2,5,8,11 och 14..

Kanske för någon..
https://www.diyaudio.com/community/thre ... st-7454755
