Filterfrågor OA-12

av **Dynamic** » 2010-02-17 01:01

Hallo! plockade precis isär mina oa12 för att uppgradera filtren och upptäckte till min förvåning att mina oa12 har 6db/okt dvs BARA en spole i basfiltret.
Är dessa ett par väldigt tidiga oa12 eller?

Och har spolen samma värde dvs 1,8mh så man kan göra lågpass-modden ändå?

av P5 » 2010-02-17 11:38

Alla OA12/14 jag har sett har bara haft en spole i LP-delen.

av **jansch** » 2010-02-17 13:11

Nä......OA14 har väl 10uF liggande parallellt med basen? Eller är jag ute och "cyklar"?

av **jansch** » 2010-02-17 13:13

....fast det är ju rätt att det bara är EN spole i basdelen..... tillsammans med kondingen 2:a ordningens filter

av **Kalejdokom** » 2010-02-17 15:03

Det finns kompletta scheman på alla 70-talsfilter någonstans här på faktiskt, men jag hittar dom inte nu. Någon som vet var dom finns?

av **Dynamic** » 2010-02-17 17:02

jansch skrev:....fast det är ju rätt att det bara är EN spole i basdelen..... tillsammans med kondingen 2:a ordningens filter

Nu skrev jag kanske lite otydligt i första inlägget. Mina filter saknar alltså 10uF konding.. det är alltså 1´a ordningens filter i basdelen.

av **Dynamic** » 2010-02-17 19:31

Ingen annan som stött på ett par OA-12 med 1´a ordningens basfilter?

av **Kalejdokom** » 2010-02-17 20:04

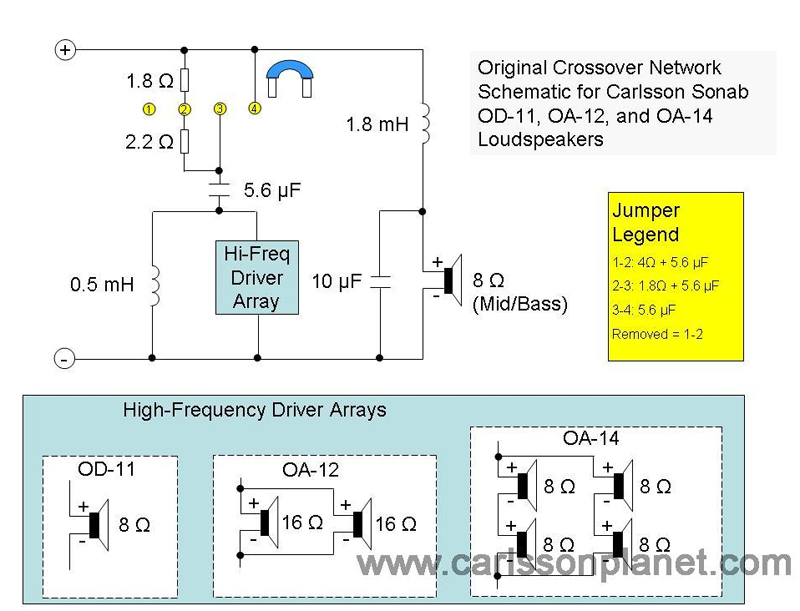

Jag mindes fel, det var på Carlssonplaneten som schemat fanns. Jag "lånar" bilden därifrån, om ingen misstycker. Samma filter i OD11/OA12/OA14 (i vissa modeller finns ju inget filter alls till basen, t.ex. i OA50):


av **Stefan** » 2010-02-17 21:51

Dynamic skrev:Ingen annan som stött på ett par OA-12 med 1´a ordningens basfilter?

Mina 12or hade bara en spole i basfltret

/stefan

av **Dynamic** » 2010-02-18 03:07

Stefan skrev:
Dynamic skrev:Ingen annan som stött på ett par OA-12 med 1´a ordningens basfilter?

Mina 12or hade bara en spole i basfltret

/stefan

Äntligen nån som råkat ut för samma sak. Då är det säkert ett par väldigt tidiga OA-12 jag har.
Får väl bygga nytt basfilter när lusten och orken faller in.

av **Johan_H** » 2010-02-18 09:37

Hur designades filtrena till högtalartypen från början?

Jag får ibland intrycket att man lyssnat fram dem, eller mätt fram dem utifrån högtalarens frekvenskurva.

Då kanske det kan bli 6 dB lågpassfilter för det lägre registret och 12 dB högpass för det högre?

av **bassman** » 2010-02-18 11:47

Dynamic skrev:
Stefan skrev:
Dynamic skrev:Ingen annan som stött på ett par OA-12 med 1´a ordningens basfilter?

Mina 12or hade bara en spole i basfltret

/stefan

Äntligen nån som råkat ut för samma sak. Då är det säkert ett par väldigt tidiga OA-12 jag har.
Får väl bygga nytt basfilter när lusten och orken faller in.

Yes en till här.

Jag hade också ett par med samma filter som jag renoverade upp, herr phon hjälpte mig med att få ordning på filtret. Tack för det phon!

av **Dynamic** » 2010-02-19 01:55

bassman skrev:
Jag hade också ett par med samma filter som jag renoverade upp, herr phon hjälpte mig med att få ordning på filtret. Tack för det phon!

Blev det samma filterkonfig som ett par "vanliga" oa12? dvs 1,8mh spole och 10uf eller 10+4,7uf konding?

av **momus** » 2010-02-19 18:54

Nu vet jag inte om jag är ute och cyklar, men "tidiga OA 12:or" och "bara en basspole" (drossel)? OD 11, OA 12 och OA 14 har samma filterkonfiguration. Värden på spolar och kondensatorer är olika. Mina högtalare (samma som ovan) har alla bara en spole i LF-delen. Och så sitter det en i HF-delen. Alltså två spolar totalt. Och så har det ju alltid varit. Eller?

av **Stefan** » 2010-02-19 19:19

[quote="momus"]Nu vet jag inte om jag är ute och cyklar, men "tidiga QA 12:or" och "bara en basspole" (drossel)? OD 11, OA 12 och OA 14 har samma filterkonfiguration. Värden på spolar och kondensatorer är olika. Mina högtalare (samma som ovan) har alla bara en spole i LF-delen. Och så sitter det en i HF-delen. Alltså två spolar totalt. Och så har det ju alltid varit. Eller?[/quote

Stämmer ,men i äldre versionen saknas kondingen i LP-filtret

/stefan

av **Dynamic** » 2010-02-21 18:19

Stefan skrev:
Stämmer ,men i äldre versionen saknas kondingen i LP-filtret

/stefan

Exakt, jag vet att alla oa12 bara har en spole i lp-delen.. men mina saknar konding så dom har alltså bara 1´a ordningens filter till basen. Och det verkar som bara väldigt tidiga exemplar av oa12 har så.

av **grafpro** » 2010-02-21 22:24

Det är alldeles säkert en bra idé att komplettera med en 10uF kondensator eftersom den gamla basen SC165 typ I och II har en otrevlig uppbrytnig av konen vid 3kHz. Den syns tydligt i kurvorna i tråden "Sextumsbasar genom tiderna". Ju mer den dämpas desto bättre.

Nyare varianter av basarna har inte den defekten, men det skadar inte att öka brantheten ändå.

Normalt skulle också fasförhållandet mellan bas och diskantutgångarna vändas när man ändrar filtrets ordning. Men i OA12 och större gör det knappast någon praktisk skillnad. Är månne diskanten närmast basen i ditt exemplar kopplad med minus till filterkortets plus?

av **Dynamic** » 2010-02-21 23:44

grafpro skrev:Det är alldeles säkert en bra idé att komplettera med en 10uF kondensator eftersom den gamla basen SC165 typ I och II har en otrevlig uppbrytnig av konen vid 3kHz. Den syns tydligt i kurvorna i tråden "Sextumsbasar genom tiderna". Ju mer den dämpas desto bättre.

Nyare varianter av basarna har inte den defekten, men det skadar inte att öka brantheten ändå.

Normalt skulle också fasförhållandet mellan bas och diskantutgångarna vändas när man ändrar filtrets ordning. Men i OA12 och större gör det knappast någon praktisk skillnad. Är månne diskanten närmast basen i ditt exemplar kopplad med minus till filterkortets plus?

Har spolen samma värde då så man bara kan komplettera med konding?

Bägge diskanterna hade sin plus kopplad på filterkortets minus. Nu är dom kopplade på plus enligt Öhmans schema på nya diskantfiltret.
