od-11, ännu en som renoveras. Färdiga. Element färdigt.

Inläggav data_foggen » 2014-01-12 18:00

Ett trevligt vinterprojekt: Renovera ett par Sonab-högtalare!
Denna gång ett par od-11 som ska slipas, oljas, kanta om, nya diskanter, nytt filter. Oh vad härligt det skall bli.

Men plastbafflarna sitter inte fast ordentligt, på en har botten lossnat helt.
Hur sätter man fast dem bäst igen? PL400? Epoxi? :?:

Mvh
//H :)
Senast redigerad av data_foggen 2014-10-22 16:51, redigerad totalt 6 gånger.
Det finns ingen planet B.

Användarvisningsbild
rampitsch

Inlägg: 549
Blev medlem: 2011-02-05
Ort: Västerhaninge (Stockholm)

Inläggav rampitsch » 2014-01-12 21:47

Skoj! Låter som ett härligt vinterprojekt!

Jag skulle ha satsat på PL400.

Lycka till!

Och nu när du startat en tråd passar det ju utmärkt att visa lite foton också ;)

//Rampitsch

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-01-13 16:05

Lugn bara lugn. Det kommer att bli en massa foton. :D
//H
Det finns ingen planet B.

Användarvisningsbild
Fostex

Inlägg: 2734
Blev medlem: 2003-10-09
Ort: Stockholm

Inläggav Fostex » 2014-01-21 10:30

data_foggen skrev:Lugn bara lugn. Det kommer att bli en massa foton. :D
//H


När då? Nu har jag väntat 8 dagar för länge! :D
Mycket kul - lite tid

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-01-21 13:04

Shit! Det är ju inte bra alltså.
Men det kommer, bara jag får vara hemma i lugn och ro någon gång. De e mycke nu. 8)
Det finns ingen planet B.

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-08 18:37

Har kommit på att det där med att få tid finns inte just nu. Men om man bara gör lite grann några gånger i veckan så kommer man en bit framåt och ser ett spännande slut närma sig. :D

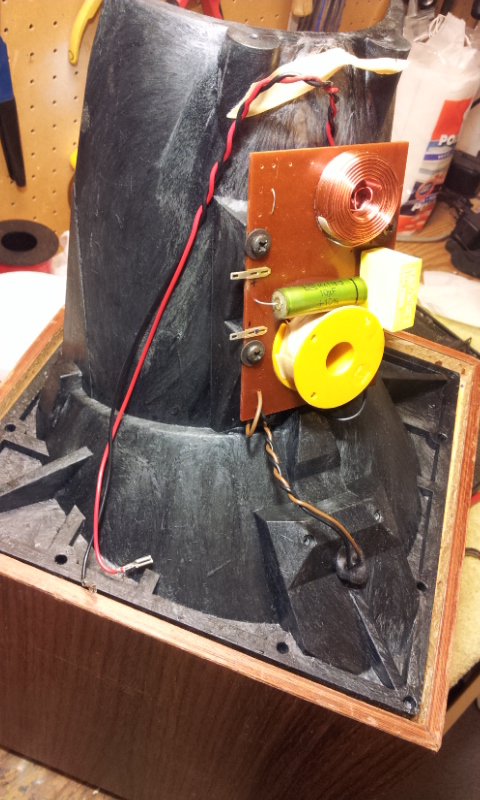

Efter demonteringen av ena högtalaren i höstas har det nu hänt lite saker som beskrivs bäst med bilder.

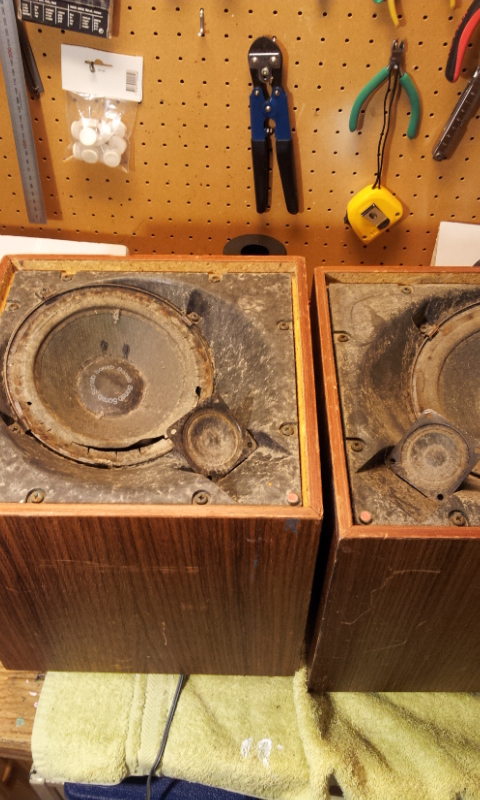

Riktigt skitiga och repiga, the more the merrier.

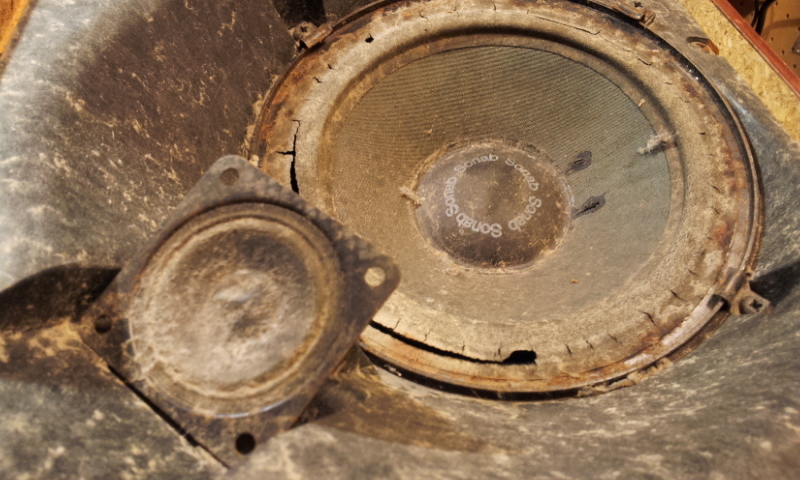

Diskanterna totalt slut, oändligt massa Ohm. Men basarna i mycket gott skick för renovering.

Man blir hungrig av högtalare.

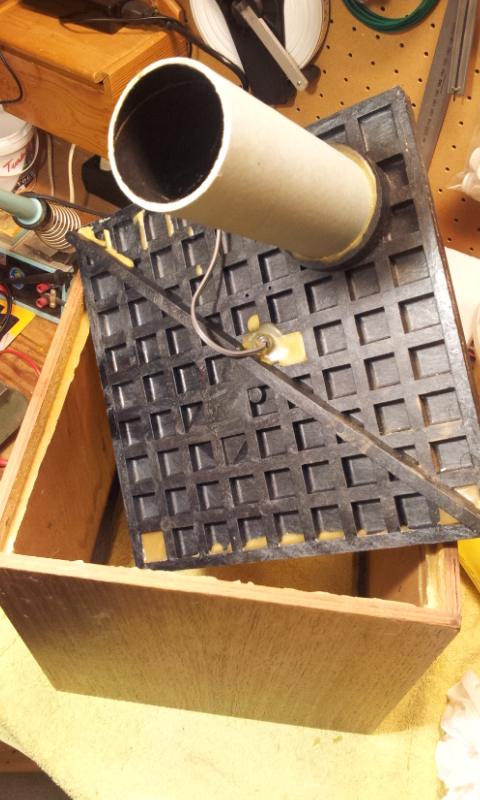

Uppochnervänd baffel.

En lös botten, ett uppdrag för PL600.

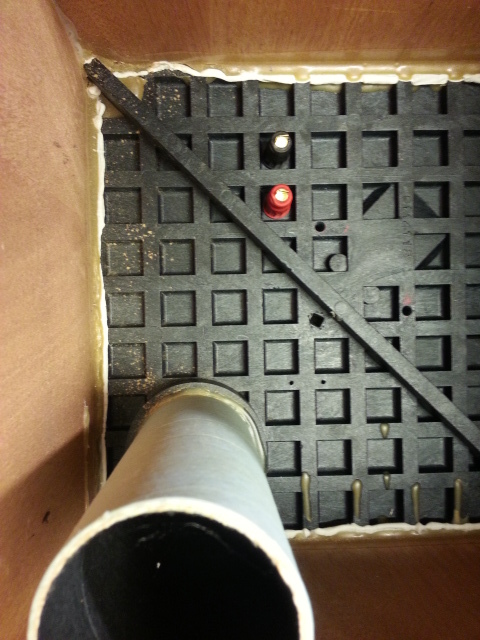

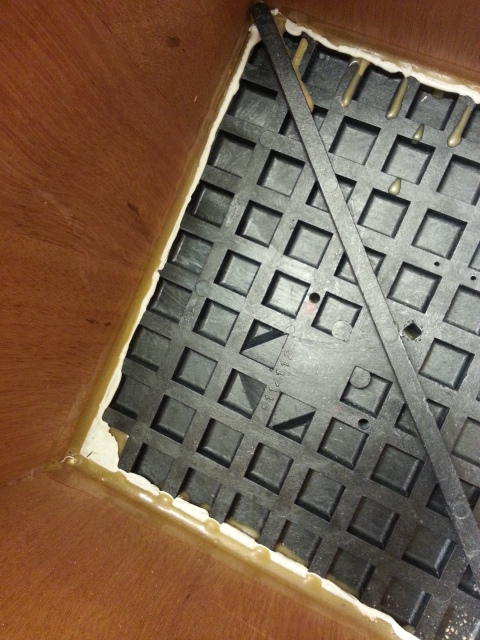

PL600 fixade biffen. Samt har det tillkommit 2 hål för att skruva fast baffeln underifrån. Denna OD-11 är "snik" varianten.

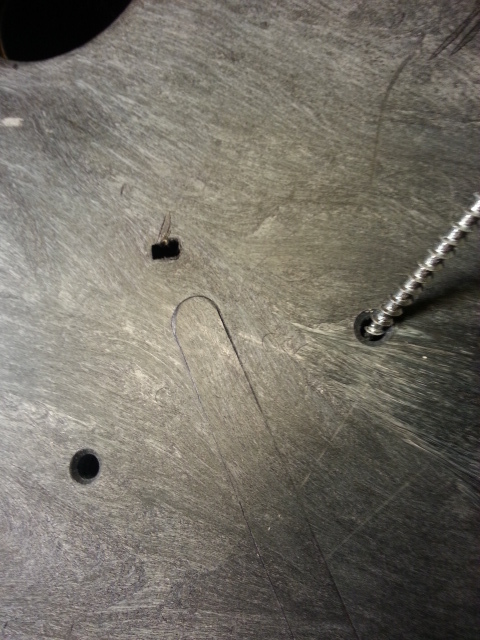

Hålen borrade med 5 mm och lätt försänkta. Använder lång gipsskruv.

Tänkt plats för banankontakterna. Har inte bestämt mig än.

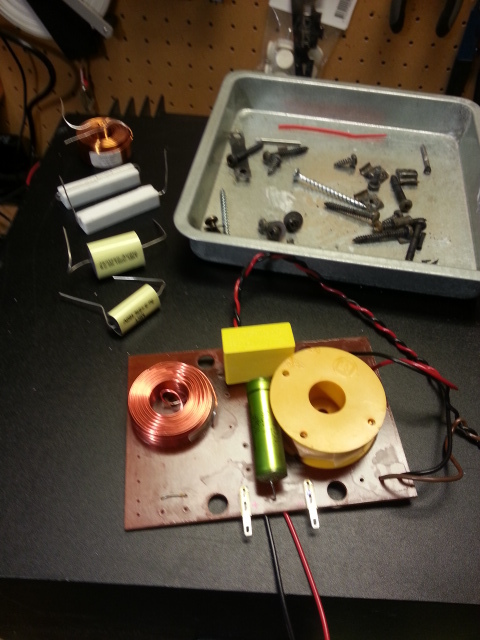

Filtret och de nya komponenterna till diskanten.

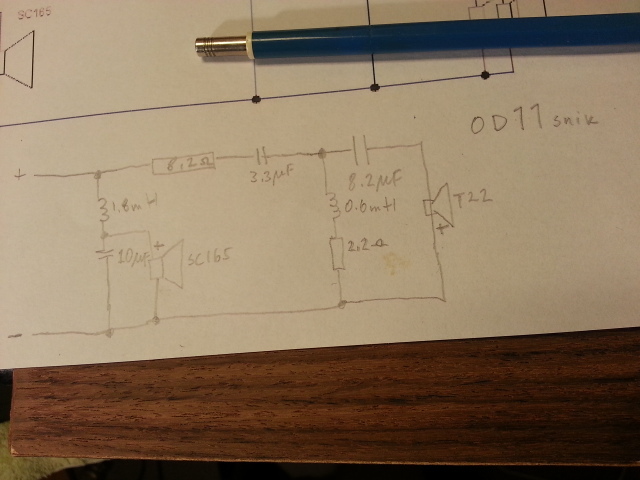

Min ritning och tolkning av hur det ser ut för en snik OD-11. Tycker forumet att det ser OK ut eller har jag misstolkat något?
Har tittat en del på carlssonkult.se.

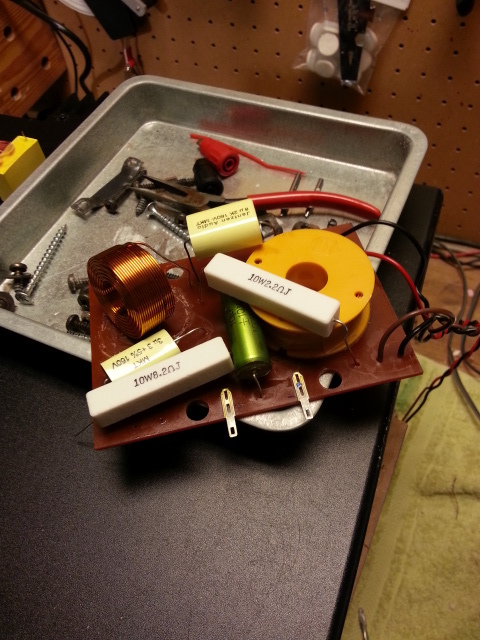

Torrmontering på kortet. Inget lött ännu.

//H :D

edit: tog bort felaktig länk.
Senast redigerad av data_foggen 2014-03-19 17:38, redigerad totalt 1 gång.
Det finns ingen planet B.

Användarvisningsbild
rampitsch

Inlägg: 549
Blev medlem: 2011-02-05
Ort: Västerhaninge (Stockholm)

Inläggav rampitsch » 2014-03-08 19:22

Vilket härligt upplägg med fotona.
Mer sånt vill vi se! :D

Kul att se att det går framåt. Även om detta projekt är otacksamt såtillvida att man kan göra i princip vad som helst, och det kommer ändå se bättre ut än när du började :wink:
Riktigt skitiga små saker. Dock finns det ju potential att få dem riktigt fina dem där.

Lycka till!

//Rampitsch

Användarvisningsbild
hifikg
Mr Clickbait

Inlägg: 28119
Blev medlem: 2011-09-17
Ort: Metropolen Hallstahammar

Inläggav hifikg » 2014-03-08 20:40

Mycket bra att renovera, en kulturgärning! När jag ser sådant här våndas jag ännu mer över det stackars par jag skickade till återbruket för tio år sedan... hoppas någon händig entusiast räddade dem från destruktion.
Sitter nöjd :)

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 58147
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Inläggav Nattlorden » 2014-03-08 20:51

Trevligt med Ostindia-porslinet! :D
It's all fun and games until Darth Vader comes.

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-08 22:10

Nattlorden skrev:Trevligt med Ostindia-porslinet! :D


Revbensspjäll smakar alltid bäst på Ostindiaporslin. ;)
Det finns ingen planet B.

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-14 12:34

På snik varianten finns inga gummibussningar mellan filtret och baffeln.
Kjelle har en kabelgenomföring 6mm som passar perfekt i hålen på filterkortet.

Ett litet tips bara. :)
//H
Det finns ingen planet B.

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-19 17:49

Ett av dammskydden till sc165 är rejält intryckt och pga det också sprucken. :(
Har ett gäng Fynda slavbasar liggandes och skär man ut "dammskyddet" från den så har den likadana mått som originalet men materialet är lite tjockare.

Frågan är hur mycket påverkas elementet med att sätta dit ett annat dammskydd?

Åsikter?

Mvh
//H
Det finns ingen planet B.

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-23 14:00

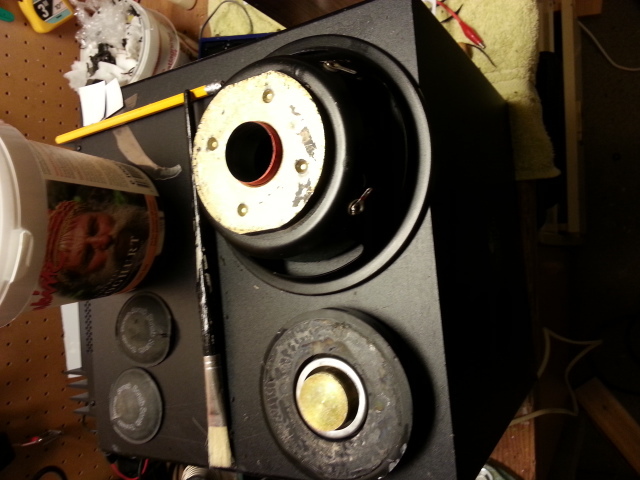

Det andra elementet är trasigt på ett för mig udda sätt: magneten är lös.

Marginalerna i luftspalterna är mycket snäva mellan polstycke och bobbinen (heter det så? )

Hur får jag den på plats igen?


Är det möjligt att rädda elementet?
Alla tips och råd önskas.
Det finns ingen planet B.

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7569
Blev medlem: 2003-08-27
Ort: area 51

Inläggav avr7000 » 2014-03-23 15:11

Du får ta bort kon ur korgen och sedan limma tillbaka magnet med polstycke och använda t ex tunn rostfri plåt som shims för att få det hela centrerat
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
petersteindl
Der Eiermann

Inlägg: 41156
Blev medlem: 2007-04-17
Ort: Härnösand

Inläggav petersteindl » 2014-03-23 15:18

Jag tror även att samtliga limrester på både magnet och frontplattan måste tas bort innan de kan limmas ihop igen.

Mvh
Peter
VD Bremen Production AB + Ortho-Reality AB; Grundare av Ljudbutiken AB; Fd import av hifi; Konstruktör av LICENCE No1 D/A, Bremen No1 D/A, Forsell D/A, SMS FrameSound, Bremen 3D8 m.fl.

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-23 17:48

avr7000 skrev:Du får ta bort kon ur korgen och sedan limma tillbaka magnet med polstycke och använda t ex tunn rostfri plåt som shims för att få det hela centrerat


Ok. Det ska jag göra. :)
Att ta bort kon med spindel ur korgen, är det aceton som gäller för att lösa upp limmet spindeln är limmad med mot korgen?
Mvh
//H
Det finns ingen planet B.

Användarvisningsbild
grafpro

Inlägg: 529
Blev medlem: 2009-03-21
Ort: Växjö

Inläggav grafpro » 2014-03-23 21:32

Det där har jag försökt ett par gånger och inte lyckats. Att få magneten i rätt position är att balansera på en knivsegg. Bara när polstycket är exakt exakt centrerat ligger det kvar. Shims måste vara precis så tjocka att de kan pressas in. Krafterna är stora. Lycka till!
Drev HiFi-butik med Sonabprodukter, byggde studio- och orkesterelektronik och gav ut vinylinspelningar i ett tidigare liv. Gillar modern konstmusik. Är sannolikt tondöv.

Användarvisningsbild
sky_eye
Kunglig Ljudtekniker

Inlägg: 1807
Blev medlem: 2007-01-30
Ort: Sollentuna/fjollträsk

Inläggav sky_eye » 2014-03-23 21:51

Ett sätt är ju att avmagnetisera, montera och sedan återmagnetisera.
Inget man gör själv, men det är görligt.
\\Sky

Användarvisningsbild
IngOehman

Inlägg: 48470
Blev medlem: 2003-09-28
Ort: K-PAX via Tellus

Inläggav IngOehman » 2014-03-23 22:00

Du skrev det innan jag hann.

Om man slår en pling till t ex Hyab så kan man kanske få hjälp. Det är
en mycket bättre lösning än att ta bort kon med spider och allt.

När det gäller proffselement (PA) där det finns kompletta nya omkonings-
satser att köpa är läget ett annat, men i det här fallet så avråder jag ifrån
att rensa schassiet. Det är svårt att göra det utan att skada något, mest
illa till ligger nog just spidern. Bättre att låta mjukdelarna sitta kvar och
hantera limningen av magneten genom avmagnetisering och sedan åter-
magnetisering.

Det är svårt nog att byta surrounden.

Annars finns det ju nya baselement att köpa också. Carlsson B65oa-II är
lagervara hos HiFi-kit. 08 - 33 51 51.


Vh, iö
Fd psykoakustikforskare & ordf LTS. Nu akustiker m specialiteten
studiokontrollrum, hemmabiosar & musiklyssnrum. Även Ch. R&D
åt Carlsson och Guru, konsult åt andra + hobbyhögtalartillv (Ino).

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-24 15:34

Tack för alla tips! :D

Jag ska göra ett försök med att sätta ihop den på något sätt.
Bollar lite magnetiska idéer med en kompis, så får vi se vad som funkar.

Att avmagnetisera kanske inte funkar så bra på ferriter, man bör veta om magneten är Isotrop eller Anisotrop vid återmagnetisering.
Se Hyab pdf: http://www.hyab.se/image/data/Katalog2013webswe.pdf sidan 11.

Går det åt pipan så får HiFi Kit ett besök för inköp av nya element.
//H :)
Det finns ingen planet B.

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-25 15:03

Polstycket är oxå lös!
Börjar likna ett korthus det här elementet. :-)
//H
Det finns ingen planet B.

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 58147
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Inläggav Nattlorden » 2014-03-25 15:43

data_foggen skrev:Polstycket är oxå lös!
Börjar likna ett korthus det här elementet. :-)
//H


Det var inte en byggsats du köpt? :mrgreen:
It's all fun and games until Darth Vader comes.

48IDA

Inlägg: 608
Blev medlem: 2005-02-23
Ort: Borggård, Finspång

Inläggav 48IDA » 2014-03-25 17:45

Jag har originalelementen till mina OD11 kvar. Behöver omkantning men är så vitt jag vet ok, har dock inte mätt dem.
Intresserad?
070-6777984
LP12, Ittok
Sentec SC8, TU8, SCA-1, ACM1, ACM1A
OA51.3
VW 1302 -72

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-26 17:16

48IDA skrev:Jag har originalelementen till mina OD11 kvar. Behöver omkantning men är så vitt jag vet ok, har dock inte mätt dem.
Intresserad?


:D I love faktiskt.se!

Tack så mycket 48IDA.
Det finns ingen planet B.

48IDA

Inlägg: 608
Blev medlem: 2005-02-23
Ort: Borggård, Finspång

Inläggav 48IDA » 2014-03-26 18:19

data_foggen skrev:
48IDA skrev:Jag har originalelementen till mina OD11 kvar. Behöver omkantning men är så vitt jag vet ok, har dock inte mätt dem.
Intresserad?


:D I love faktiskt.se!

Tack så mycket 48IDA.


:lol:
LP12, Ittok
Sentec SC8, TU8, SCA-1, ACM1, ACM1A
OA51.3
VW 1302 -72

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-26 22:33

48IDA skrev:
data_foggen skrev:
48IDA skrev:Jag har originalelementen till mina OD11 kvar. Behöver omkantning men är så vitt jag vet ok, har dock inte mätt dem.
Intresserad?


:D I love faktiskt.se!

Tack så mycket 48IDA.


:lol:


Du har PM. :D
Det finns ingen planet B.

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Inläggav data_foggen » 2014-03-31 00:46

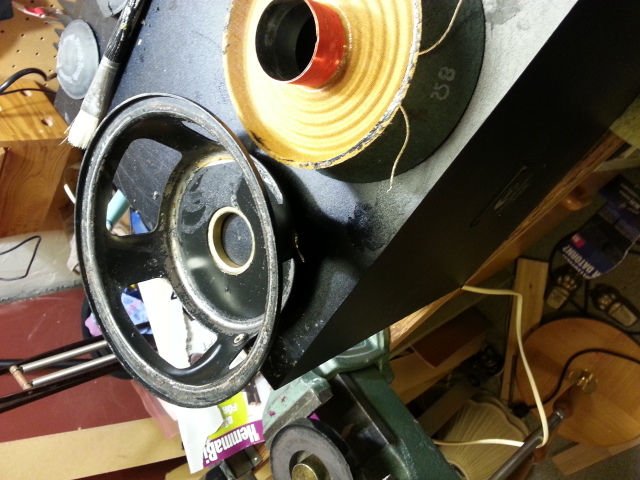

Nåra cl aschetoon å hjerncläller sänare så ä schpindelen lös.

Det finns ingen planet B.

Användarvisningsbild
lemmts

Inlägg: 417
Blev medlem: 2006-10-20
Ort: Stockholm

Inläggav lemmts » 2014-03-31 18:45

"Spindeln är lös" låter som en film

48IDA

Inlägg: 608
Blev medlem: 2005-02-23
Ort: Borggård, Finspång

Re: od-11, ännu en som renoveras. Spindeln är lös!

Inläggav 48IDA » 2014-04-13 18:14

Hur går det här? Var elementen renoveringsbara?
LP12, Ittok
Sentec SC8, TU8, SCA-1, ACM1, ACM1A
OA51.3
VW 1302 -72

Användarvisningsbild
data_foggen

Inlägg: 855
Blev medlem: 2006-08-18
Ort: os

Re: od-11, ännu en som renoveras.

Inläggav data_foggen » 2014-04-14 11:19

Halloj 48IDA,
De har fått nya skumkanter, köpt från Speakerworks, och väntar på montering i lådorna som är nyvaxade.
Bilder kommer under veckan.
:D
//H
Det finns ingen planet B.
