Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2017-07-26 14:11

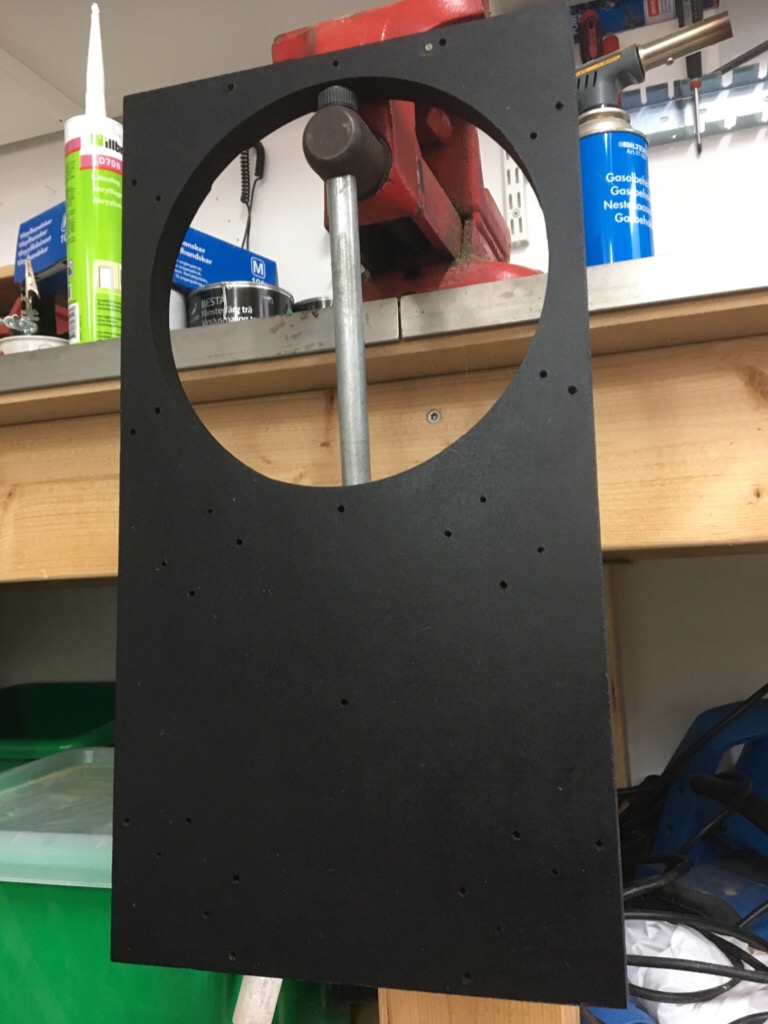

Penslade på Osmo-olja. Slutade med att jag drog på vinylhandskar och masserade in det tills allt var borta, blev rätt bra, bättre än bomullstrasa faktiskt.


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2017-07-30 23:57

Filtret visar jag inte, för det var nog bland det fulaste jag konstruerat i hela mitt liv. Men det blev provspelning i alla fall idag :)


Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2017-07-31 12:43

Låter helt ok ändå, men inte så imponerande sett till storlek och pris. Som loungehögtalare funkar den fint, och snygg är den :) Lite grumlig i mellanregistret ibland och i början skorrade det en del. Blev bättre efter att jag häftade fast lite kablar inne i lådan, ett par skruvar till i delningsfiltret, mer dämp i lådan etc...

Ganska nöjd med att jag inte satsade på stereo, för så bra är den inte. Jag kommer inte ge mig på någon djuplodad analys av ljudet, för det finns ju hur mycket som helst som mer eller mindre redan är utrett kring denna udda fågel. Spridningen av ljudet klår allt hemma hos mig, men nu har den en väldigt optimal placering också. Det låter likadant ungefär på hela bottenvåningen som numera är ganska öppen.

Prisvärd? Nja... beror på vad man är ute efter
Spelar bättre än mina små hk/jbl blåtandshögisar? - absolut!
Spelar bättre än min hk go play? - Nix! (Förutom spridningsssigt)
Spelar i klass med mina mediokra minipods? - Nix, inte i närheten
Cool design - Japp!
Fyller sitt syfte hemma hos mig? - yes!

Det får nog leva som den är ett tag nu i alla fall.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2017-07-31 16:31

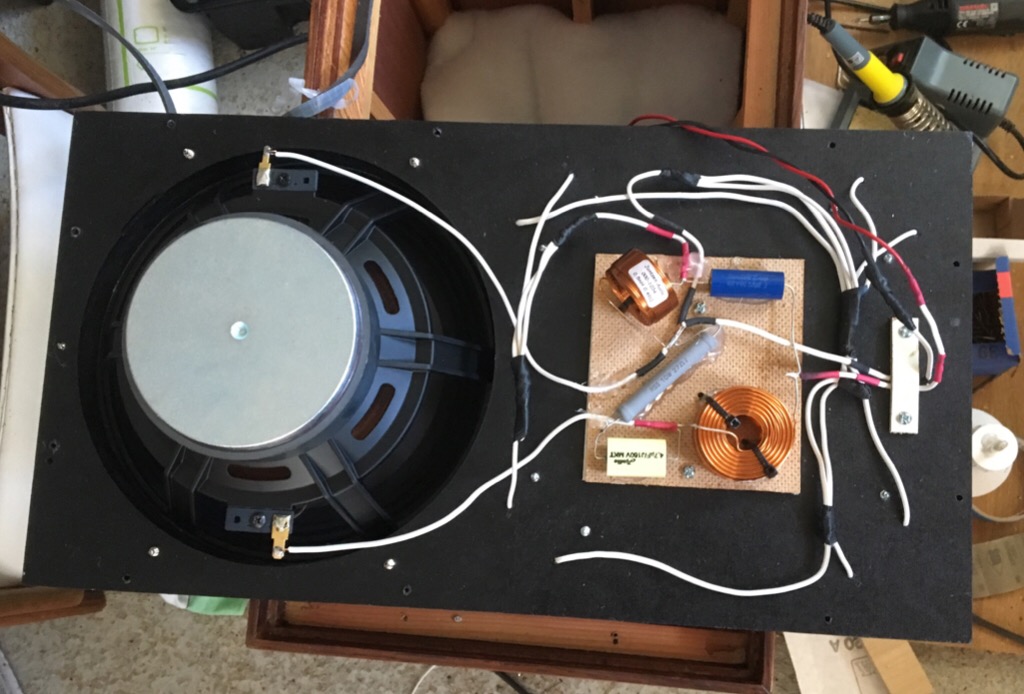

Okaj, så här jävligt ser det ut ;)
Bilagor

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2017-07-31 16:37

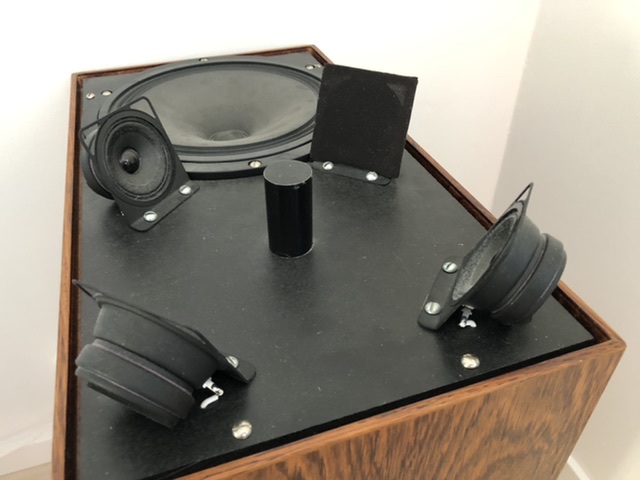

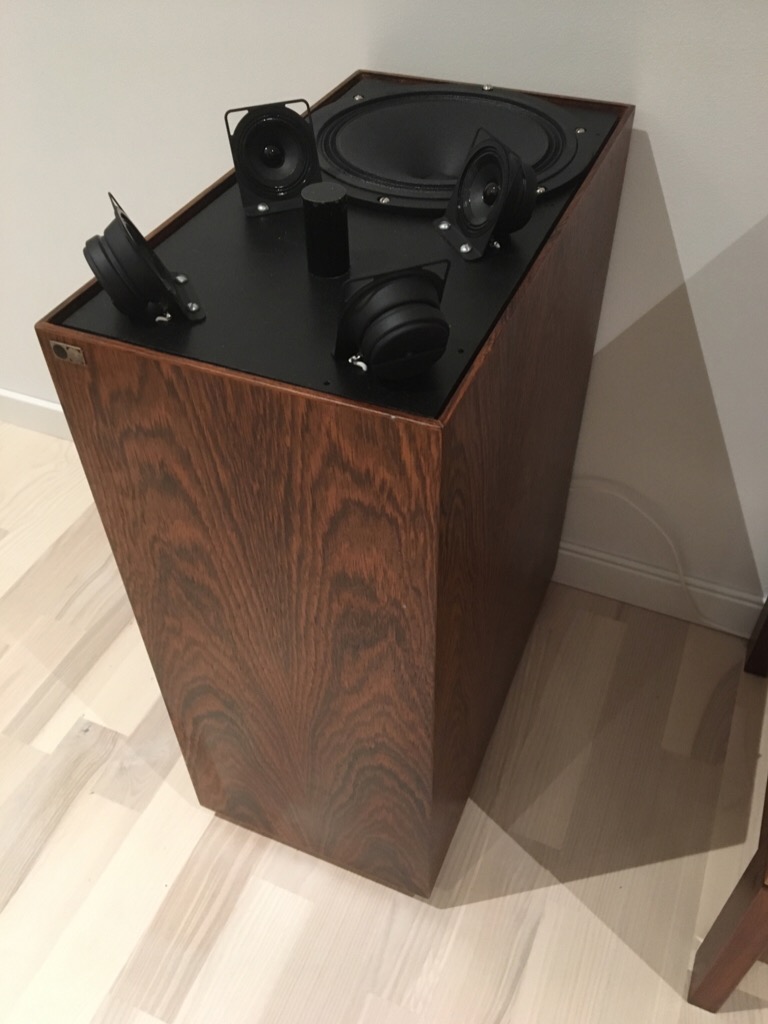

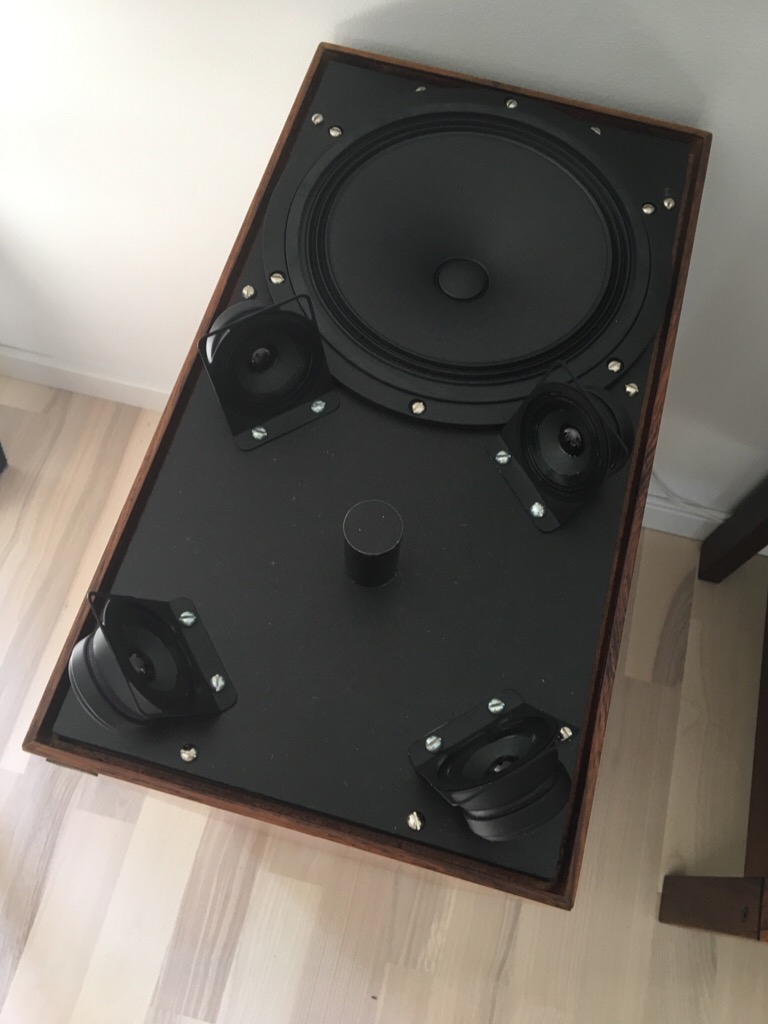

Skruvade fast allt med kullrig spårskruv. Inte orginal, men jag tyckte det blev snyggt ändå. Fick ny list idag också, tyvärr blev det gamla gallret för litet på höjden, så nu får jag jaga tag på nytt galler någonstans...


Användarvisningsbild
rampitsch

Inlägg: 547
Blev medlem: 2011-02-05
Ort: Västerhaninge (Stockholm)

Re: Bjorn_ bygger nånting av oa5

Inläggav rampitsch » 2017-08-11 06:12

Kul design med skruvarna, tycker det blev snyggt! Men riktigt synd att gallren inte passade längre.
Håll koll på Tradera, kan komma upp något där, finns även företag som säljer det där gallret så du kan bocka själv (kommer inte ihåg vilka, men sök på forumet så hittar du det).

Tack för en kul bildtråd!

Användarvisningsbild
Grahnbarr

Inlägg: 429
Blev medlem: 2004-01-26
Ort: Trollhättan

Re: Bjorn_ bygger nånting av oa5

Inläggav Grahnbarr » 2017-08-11 12:29

Riktigt snygga. Kul tråd
HTPC - Yamaha RX-V667 - Larsen L6

jansch

Inlägg: 2704
Blev medlem: 2009-05-01

Re: Bjorn_ bygger nånting av oa5

Inläggav jansch » 2017-08-11 13:08

Bjorn - vilket delningsfilter har du använt?

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2017-08-17 22:06

rampitsch skrev:Kul design med skruvarna, tycker det blev snyggt! Men riktigt synd att gallren inte passade längre.
Håll koll på Tradera, kan komma upp något där, finns även företag som säljer det där gallret så du kan bocka själv (kommer inte ihåg vilka, men sök på forumet så hittar du det).

Tack för en kul bildtråd!


Yes, jag får ta mig till en plåtfirma och kolla lite, det går säkert att hitta galler, har kommit lite emellan bara - lite mer renovering hemma innan alt är klart :-)

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2017-08-17 22:24

jansch skrev:Bjorn - vilket delningsfilter har du använt?



Hej,

Det är det rekommenderade, eller inte rekommenderade beroende på hur man ser det. Alltså det från Hifikit. Jag kommer testa det från Carlssonkult också, men jag ville se hur "illa" det nu kunde bli...

Jag förstår varför carlssonkultfiltret kanske kan vara att föredra, men jag ville höra själv och bilda mig en egen uppfattning. Har spelat loch lommond som det tjatats om på carlssonplanet bland annat, plus en massa annat material. Nu kör jag ju endast mono - och använder den som en mono-lounge-högtalare - som den kanske var tänkt som från början, och jag tycker det låter.... ok!

Det blir ju ingen finlyssning, men om jag sitter och växlar mellan denna och min vanliga setup (jag behöver inte flytta mig fast herr carlsson står 6 meter bort (mot 2,5 i min vanliga setup)), så blir det ju bra mycket öppnare ljud på "chillmusik" med lite fina röster och akustisk musik, övre mellanregister och diskant är faktiskt utmärkt, är det...

Men lite metallica eller annat i den genren så packar de ihop... låter inte bra alls faktiskt, särskilt inte på högre volym, då låter det direkt illa. Men nu är det inte så ofta denna högtalare får spela just detta. Ibland går det någon topplista från spottan på den, och mellan varven så kan man ju få lite rysningar för att det helt enkelt är rätt dålig återgivning. Utan att veta så tror jag det beror på delningen av bredbandaren som försöker återge allt för glatta livet, och det blir sådär på högre volym. Samtidigt kan man bli förvånad över detaljering på vissa spår som man helt missat tidigare. Detta kanske beror på att diskanten är lite hissad, men också för att spridningen är fenomenal, vad vet jag :-)

Jag vet i alla fall mer nu än innan bygget och det har varit riktigt roligt. Jag vågar ändå påstå att den fyller sin funktion hemma hos mig, och den kommer få stanna kvar. Sen blir det kanske någon filtermodd framåt, men just nu är det mycket annat som tar tid, så som jobb, familj och annat. Jag har ju en låda till, så det hade varit kul att testa dem sida vid sida med olika setup. Jag har ju sparat orginalelementen också så jag får säkert ihop en "ok" orginalare också.

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 6691
Blev medlem: 2007-10-28

Re: Bjorn_ bygger nånting av oa5

Inläggav Kalejdokom » 2017-08-19 09:22

Bjorn_ skrev:Yes, jag får ta mig till en plåtfirma och kolla lite, det går säkert att hitta galler, har kommit lite emellan bara - lite mer renovering hemma innan alt är klart :-)

Jag har nog galler över så det räcker till dina lådor, från den rullen jag fick med mig hem från Derma sist. Jag kan kontrollmäta hur mycket som är kvar. Om du har vägarna förbi Lindome kan du få det.

Edit: 100x66 cm

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-04-19 01:08

Nu är det dags att göra något åt gallret. Vill helst ha kvar original, så det får bli att försänka alla diskanter. Typ som här:

https://www.faktiskt.io/phpBB3/viewtopic.php?f=17&t=66717

Fortsättning följer...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-04-19 16:19

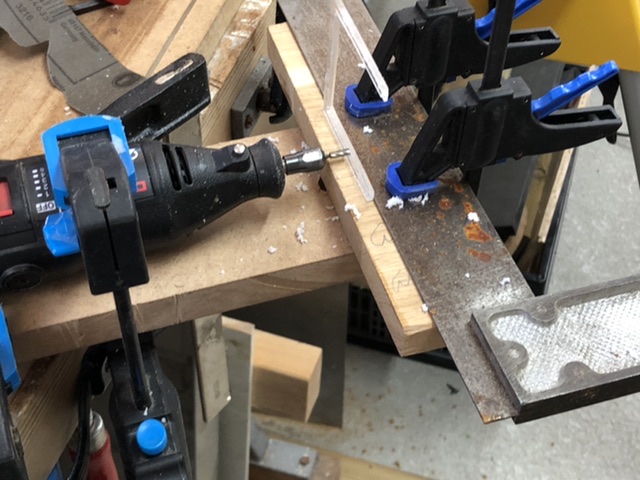

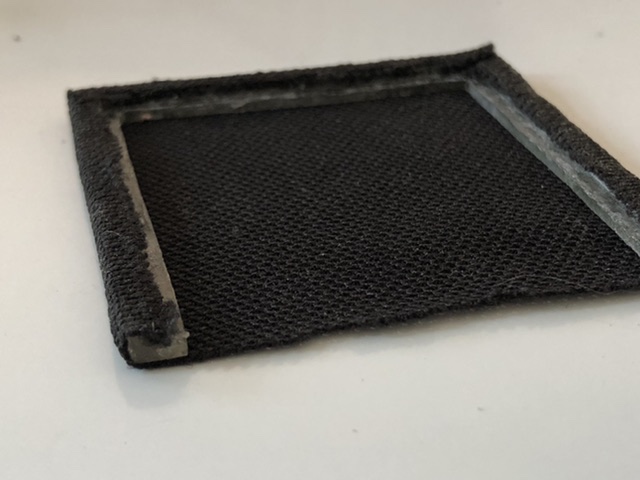

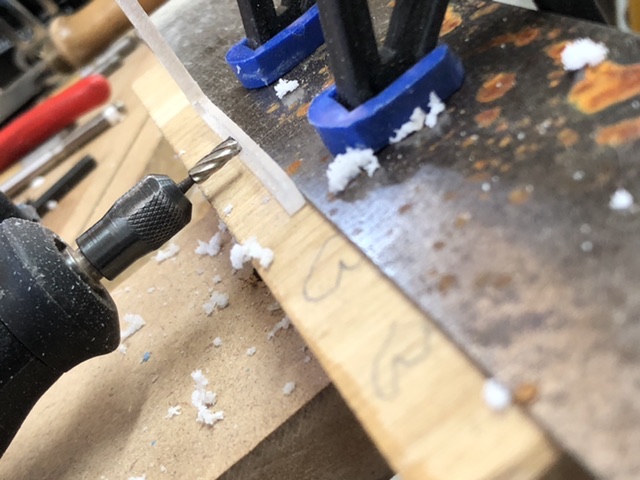

Gjorde dammkåpor idag med hjälp av hittepåfräsbord...
Bilagor

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 6691
Blev medlem: 2007-10-28

Re: Bjorn_ bygger nånting av oa5

Inläggav Kalejdokom » 2020-04-19 18:46

Ambitöst! Jag limmade tyget rakt på stålramen runt diskanten... men det här är ju en nivå upp! :)

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 56169
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Re: Bjorn_ bygger nånting av oa5

Inläggav Nattlorden » 2020-04-19 20:43

Häftigt när gamla högtalare ser sprillans nya ut. :D
It's all fun and games until Darth Vader comes.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-04-19 20:50

Tack :)

Nu ska de ”bara” försänkas också så orginalgallret kommer på. Får nog boka lite ”egentid” för det så man har lite lugn och ro. Känns som en utmaning ...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-04-19 20:51

Kalejdokom skrev:Ambitöst! Jag limmade tyget rakt på stålramen runt diskanten... men det här är ju en nivå upp! :)


Det kanske rent av är bättre så (att limma tyget direkt). Vi får se om de sitter kvar...

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-05-06 20:00

Jag fick inspiration i en granntråd om att sätta i ett ”grafpro-filter” och testa det. Jag är så himla dålig på att göra snygga filter bara. Vad är bäst, prototypkort eller lödlister?

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Vilka spolar?

Inläggav Bjorn_ » 2020-05-09 19:54

Hej,

Tänkte testa grafprofiltret i min oa5. Skall ha två spolar. De finns i både 0,8mm och 1,4mm. Orginal 0,5mH är på 0,8. Vad blir det för skillnad med trådtjocklek?

//Björn

Användarvisningsbild
darkg
Ljushuvud

Inlägg: 8640
Blev medlem: 2011-12-11
Ort: Kristianstad

Re: Vilka spolar?

Inläggav darkg » 2020-05-09 20:01

Bjorn_ skrev:Hej,

Tänkte testa grafprofiltret i min oa5. Skall ha två spolar. De finns i både 0,8mm och 1,4mm. Orginal 0,5mH är på 0,8. Vad blir det för skillnad med trådtjocklek?

//Björn


Med grövre tråd ökar priset, storleken och vikten. Resistansen minskar vilket ibland är en fördel. Effekttåligheten ökar, ofta irrelevant.
Don’t just do something, sit there.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-05-10 08:49

Aha, tack för svar. Jag hittade för övrigt en egen tråd om spolar
https://www.faktiskt.io/phpBB3/viewtopic.php?f=3&t=60495

Samt en tråd om diskanterna där trådtjocklek nämns:
https://www.faktiskt.io/phpBB3/viewtopic.php?f=17&t=27577&start=300

Jag har ändå svårt att resonera mig fram till vad som skulle vara bra. Tror det får bli en ny bekantskap med xsim.

Tillsvidare gissar jag på att 1,4mm blir bra till basen och 0,8 på den lilla spolen.

Användarvisningsbild
DVD-ai

Inlägg: 14854
Blev medlem: 2008-03-30
Ort: Stockholms skärgård

Re: Bjorn_ bygger nånting av oa5

Inläggav DVD-ai » 2020-05-13 08:03

Fint jobbat, det ser ut som ett par sprillans nya högtalare :D
Mvh//David
Sitter nöjd!

"Att mäta är att få svar på hur det man mäter, mäter"

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-05-21 12:27

Layout testas...
Bilagor

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-05-21 13:23

Såhär borde bli rätt väl?
Bilagor

Användarvisningsbild
petersteindl
Der Eiermann

Inlägg: 36773
Blev medlem: 2007-04-17
Ort: Saltsjö-Boo

Re: Bjorn_ bygger nånting av oa5

Inläggav petersteindl » 2020-05-21 13:58

Kan du byta fysisk plats mellan den lilla spolen och den stora kondensatorn? Då blir avståndet längre mellan spolarna. Spolarnas vinkling mellan varandra är helt korrekt.

Mvh
Peter
VD Bremen Production AB; Grundare av Ljudbutiken AB; Fd import av hifi; Konstruktör av LICENCE No1 D/A, Bremen No1 D/A, Forsell D/A, SMS FrameSound, Bremen 3D8 m.fl.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-05-21 14:06

Typ så? (Fast med en extra sladd eller ngt)
Bilagor

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-05-21 14:14

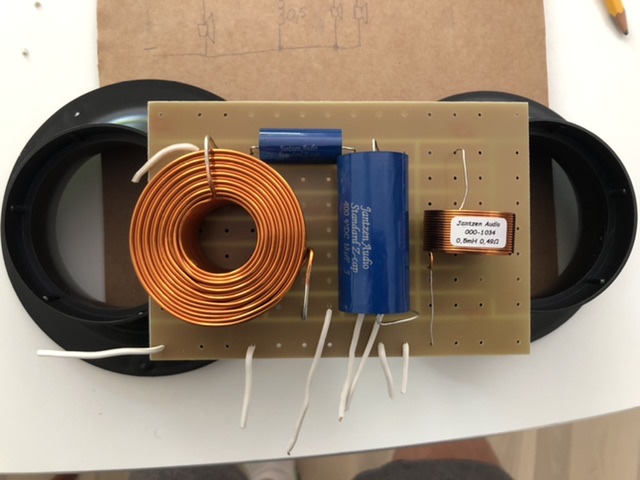

Eller så här kan det ju funka...

Tack för input Peter!
Bilagor

Användarvisningsbild
petersteindl
Der Eiermann

Inlägg: 36773
Blev medlem: 2007-04-17
Ort: Saltsjö-Boo

Re: Bjorn_ bygger nånting av oa5

Inläggav petersteindl » 2020-05-21 16:05

Bjorn_ skrev:Eller så här kan det ju funka...

Tack för input Peter!


Så där går bra.
VD Bremen Production AB; Grundare av Ljudbutiken AB; Fd import av hifi; Konstruktör av LICENCE No1 D/A, Bremen No1 D/A, Forsell D/A, SMS FrameSound, Bremen 3D8 m.fl.

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-05-22 10:30

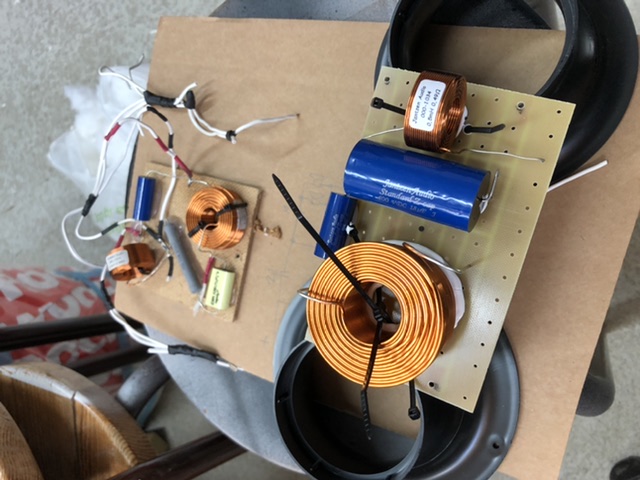

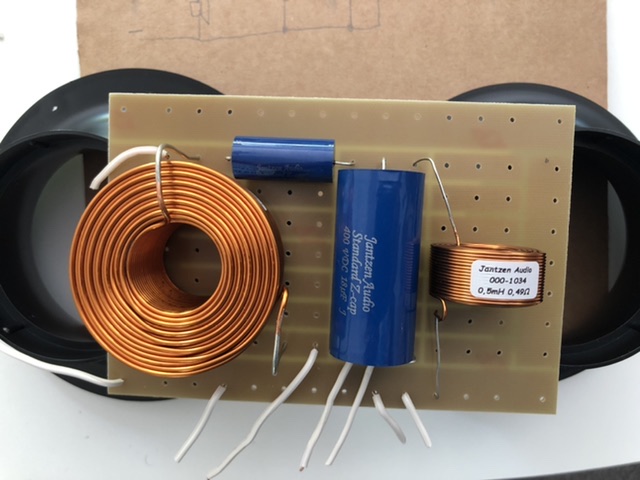

Mitt andra filter blev åtminstone snyggare :D
Nu ska det bara torka nån dag 8O
Bilagor

Bjorn_

Inlägg: 1179
Blev medlem: 2011-12-27

Re: Bjorn_ bygger nånting av oa5

Inläggav Bjorn_ » 2020-05-22 22:12

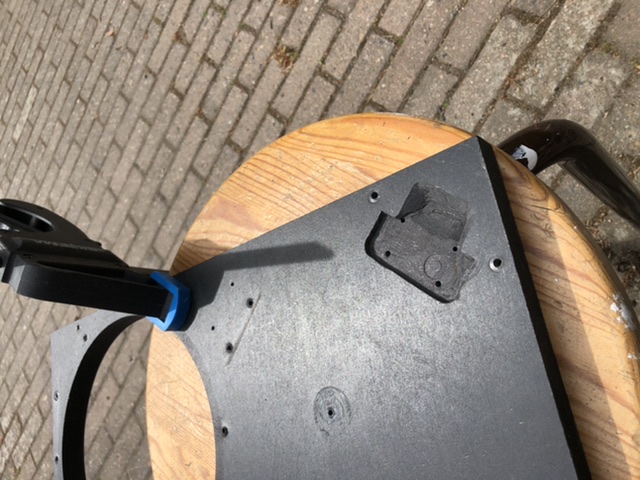

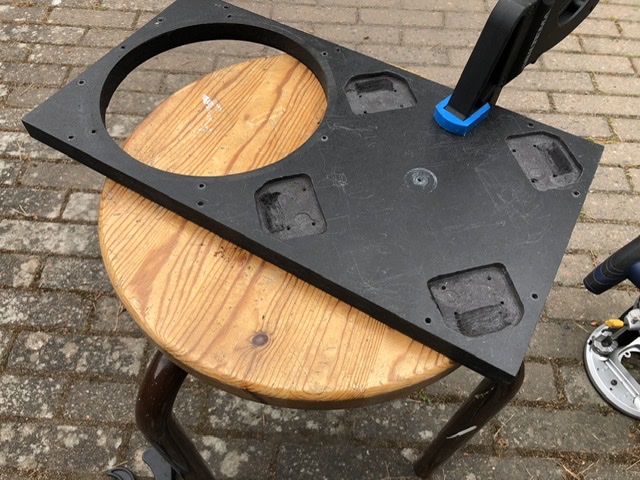

Så, under tiden kan man ju försänka diskanterna...
Inte jättesvårt, men det tog nåra timmar. Ny olja på för feelgood.
Bilagor
