OA51.N - Ett projekt, bygger lådor, *Färdiga - spelar!*

[Fredrik_b]

Tankar på ett nytt högtalarprojekt har funnits länge men tiden har inte riktigt funnits. Under julen så blev suget för stort och på nyårsdagen påbörjades bygget och jag tänkte dela med mig av lite bilder från byggets gång.
Jag är ingen finsnickare utan en go hobbysnickare så resultatet kommer aldrig bli som "snickarlådorna" eller fabrikstillverkade lådor, men det kommer bli tillräckligt bra

Efter många timmars läsande av trådar här på faktiskt så inhandlades 16mm MDF och sänksågen plockades fram.
Insättning till Cancerfonden och Stefan (avr7000) skickade info om delningsfiltret.
Jag behövde även dubbelkolla lite mått på lådorna för att vara på den säkra sidan och fick möjligheten att svänga förbi Stefan och mäta lite på ett par orginallådor. Träffade samtidigt ett mycket trevligt gäng som suttit och labbat med OA52.N, jag är så dålig på namn så jag nämner ingen så har jag ingen glömt . Mätte det jag behövde och fick även med mig papprör och terminaler. När man är på plats och ser utveckligen/tester så inser man hur många timmar som är nedlagt i dessa projekt, jag är full av beundran och tacksam för det ni delar med er av.

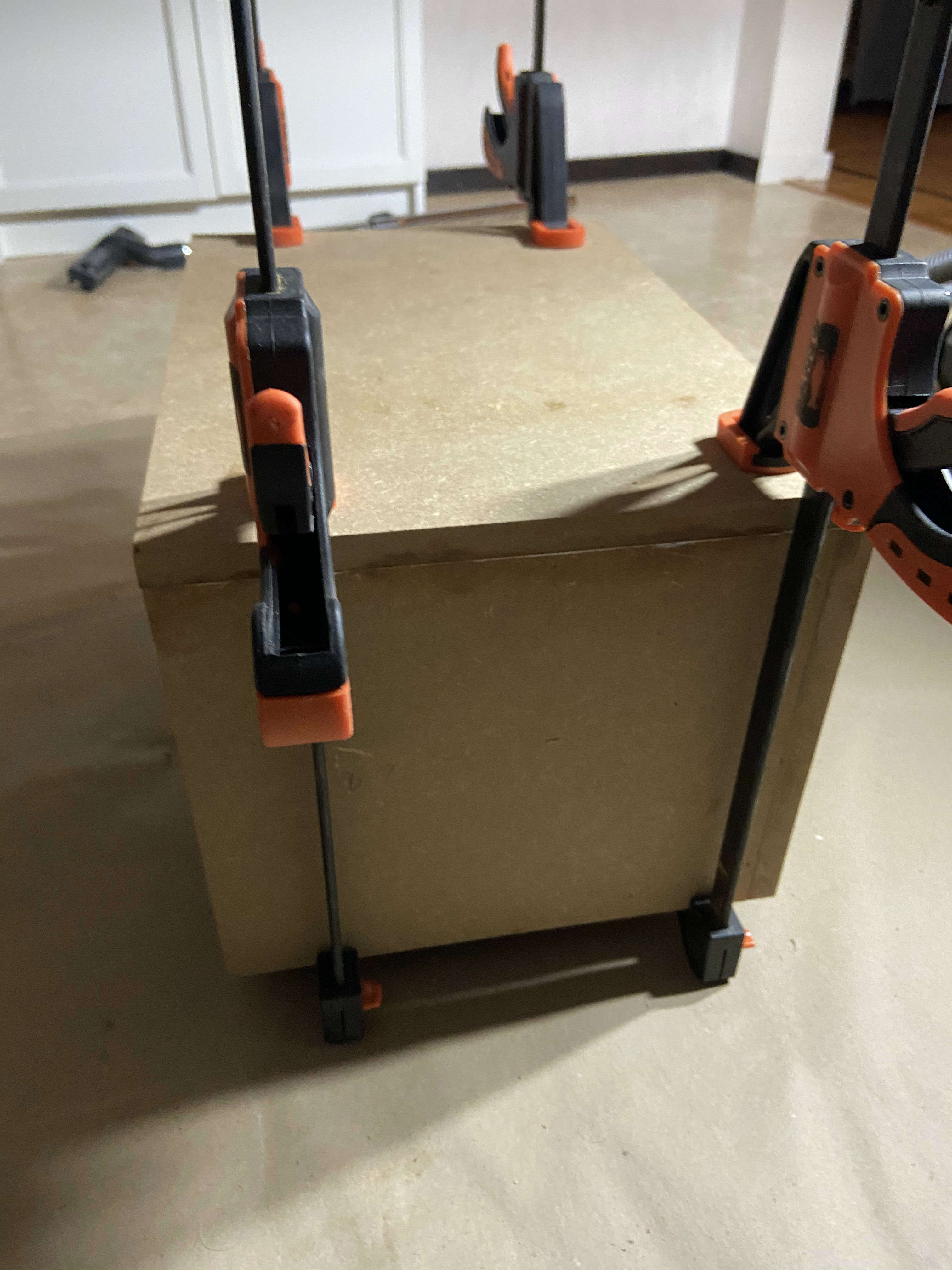

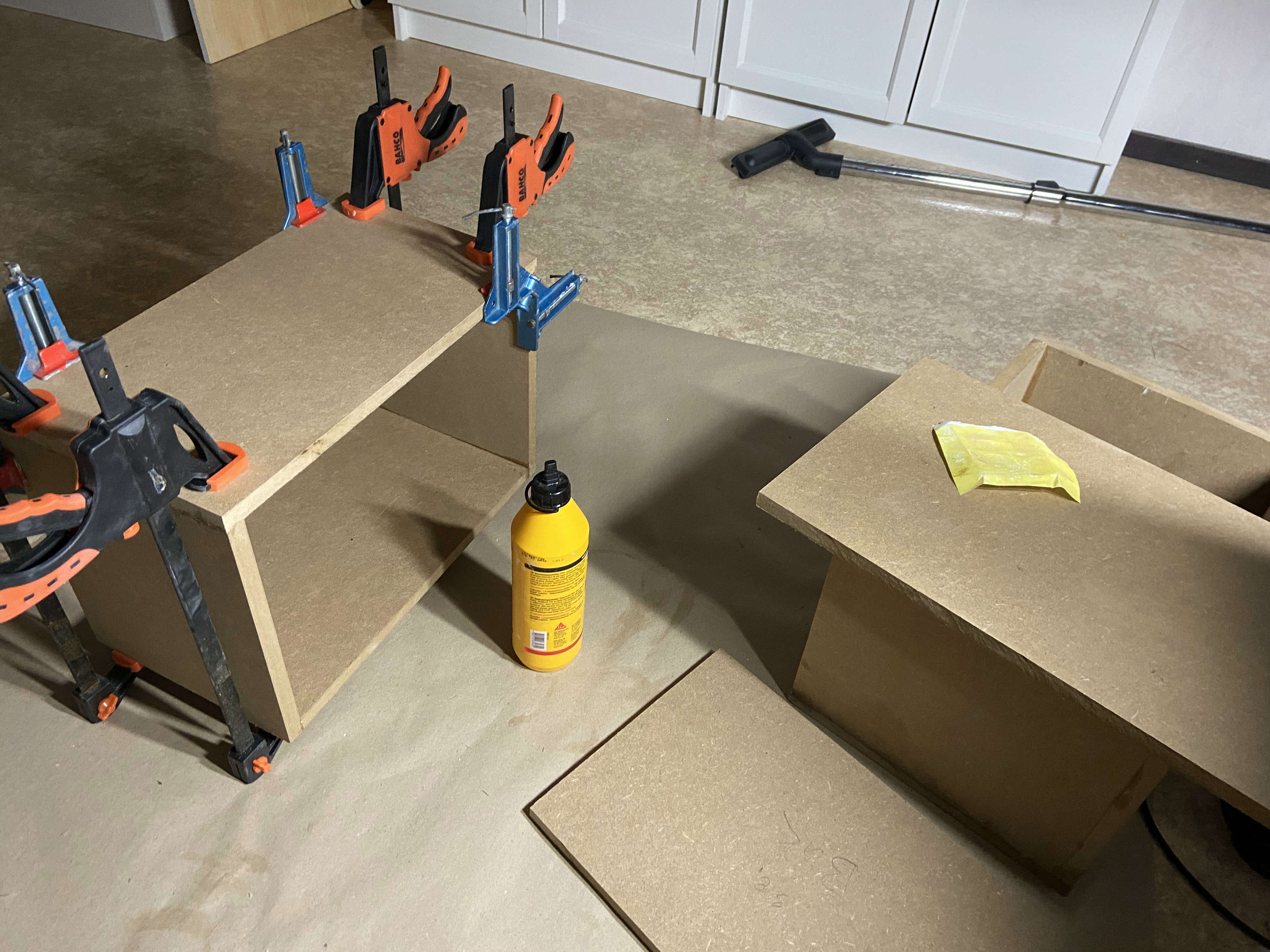

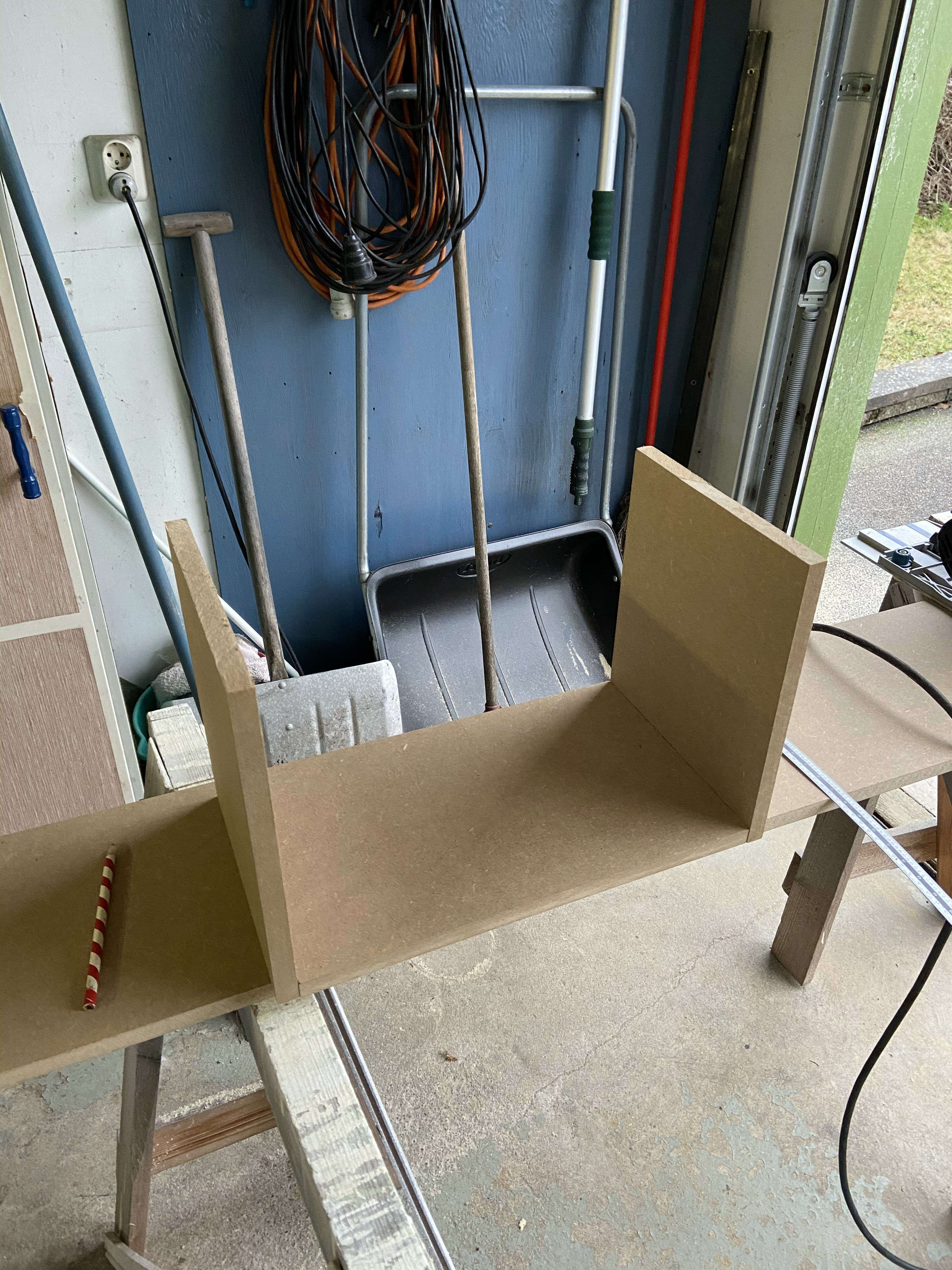

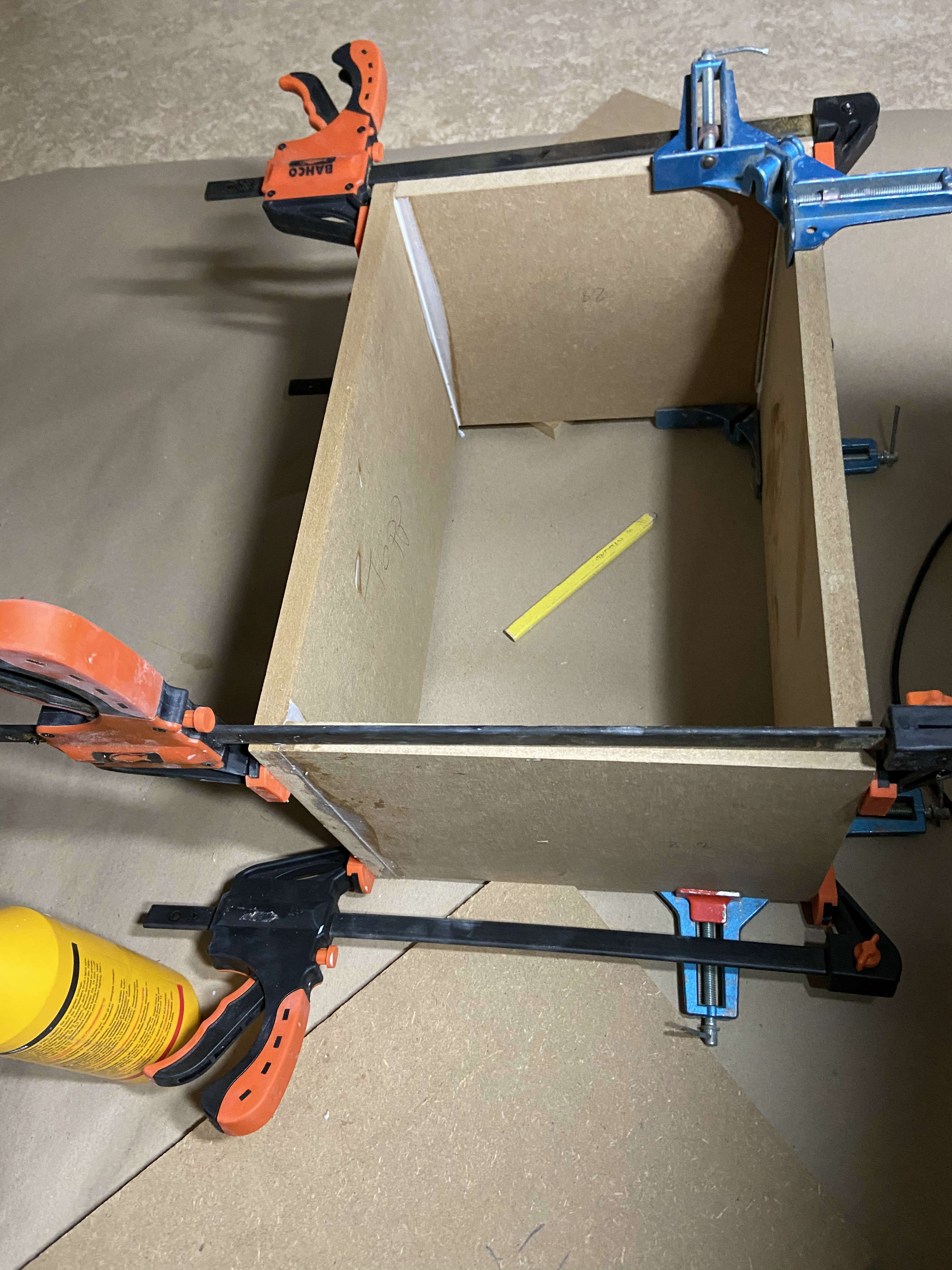

Här kommer lite bilder från lådbygget. Inget speciellt, MDF har ni sett förut

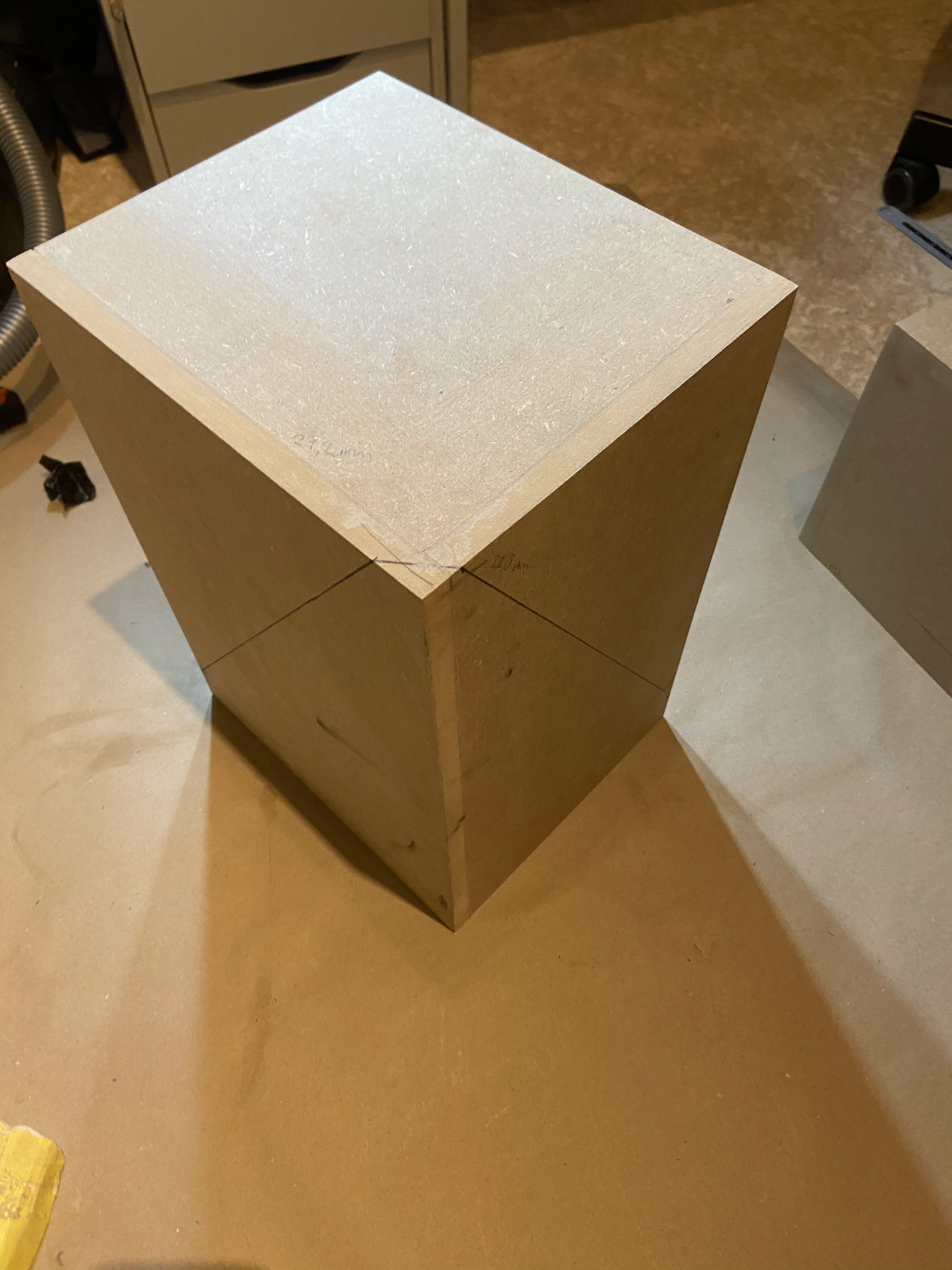

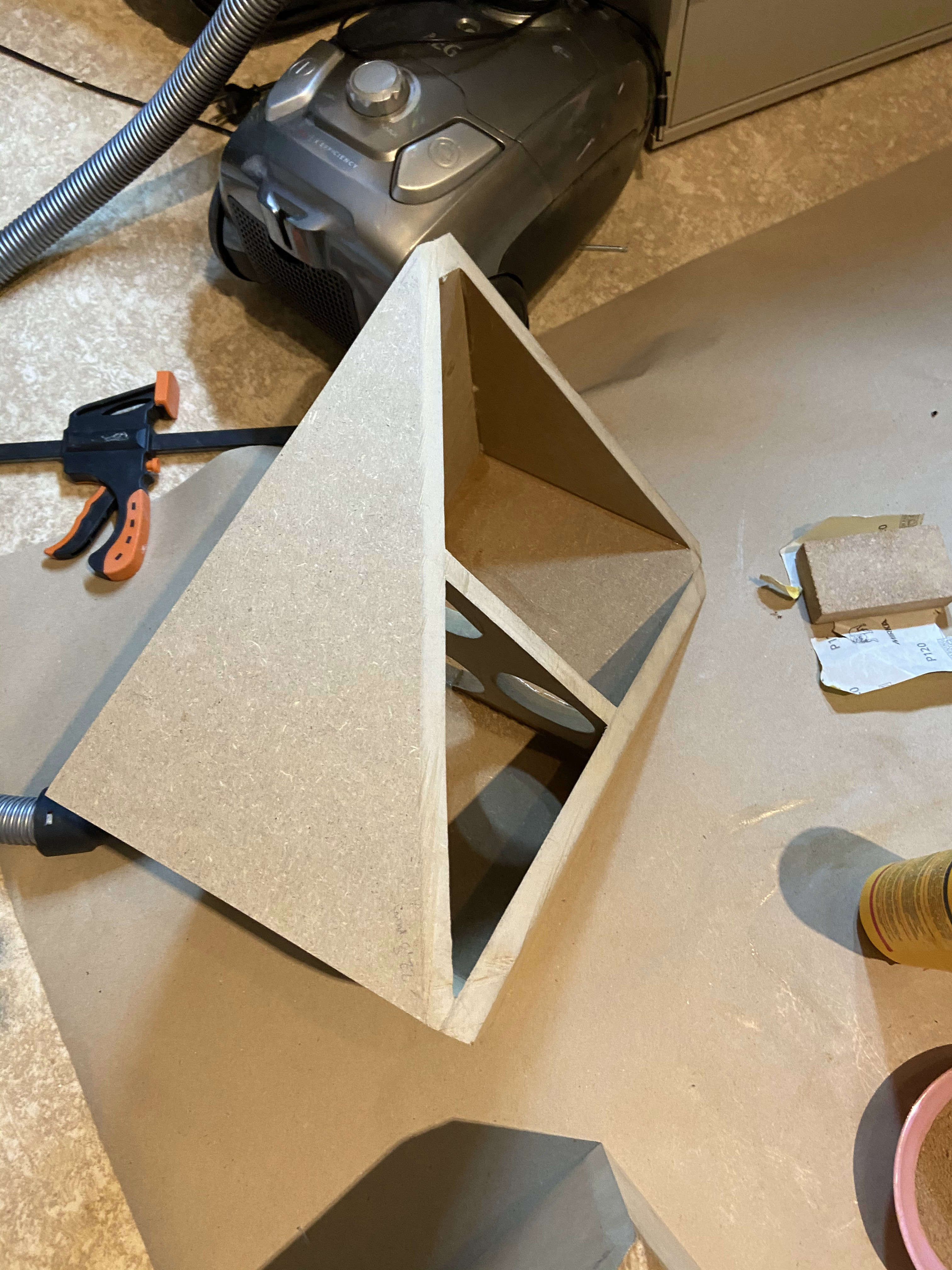

Jag väljer för enkelhetens skull att bygga lådan och sen såga det sneda snittet med fogsvans enligt skiss i tidigare byggtrådar. Skarvar kommer säkerligen krypa fram med tiden men jag har helt enkelt inte utrustningen för att gera alla snitt med rätt gradantal för att ej få synliga skarvar.

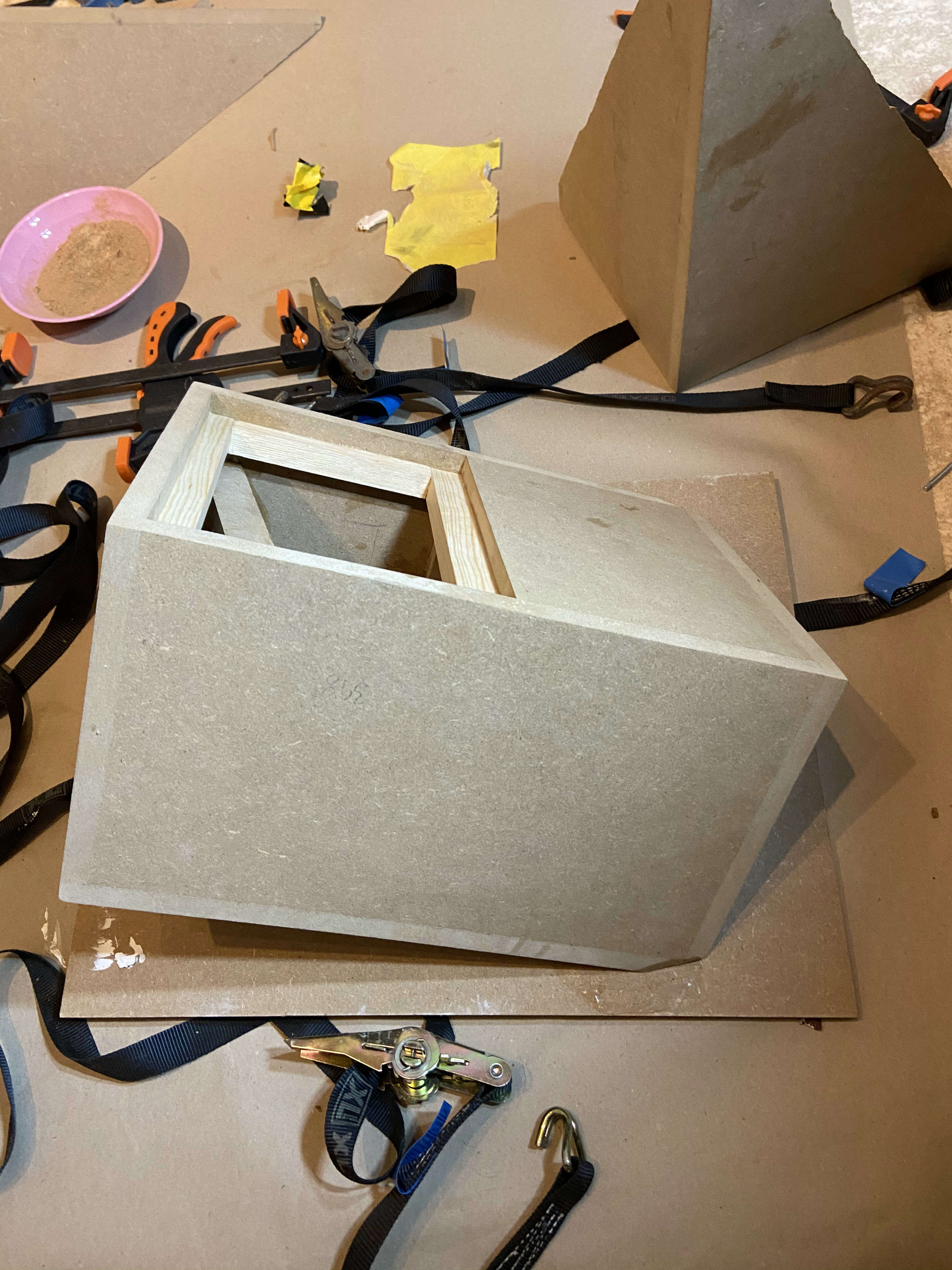

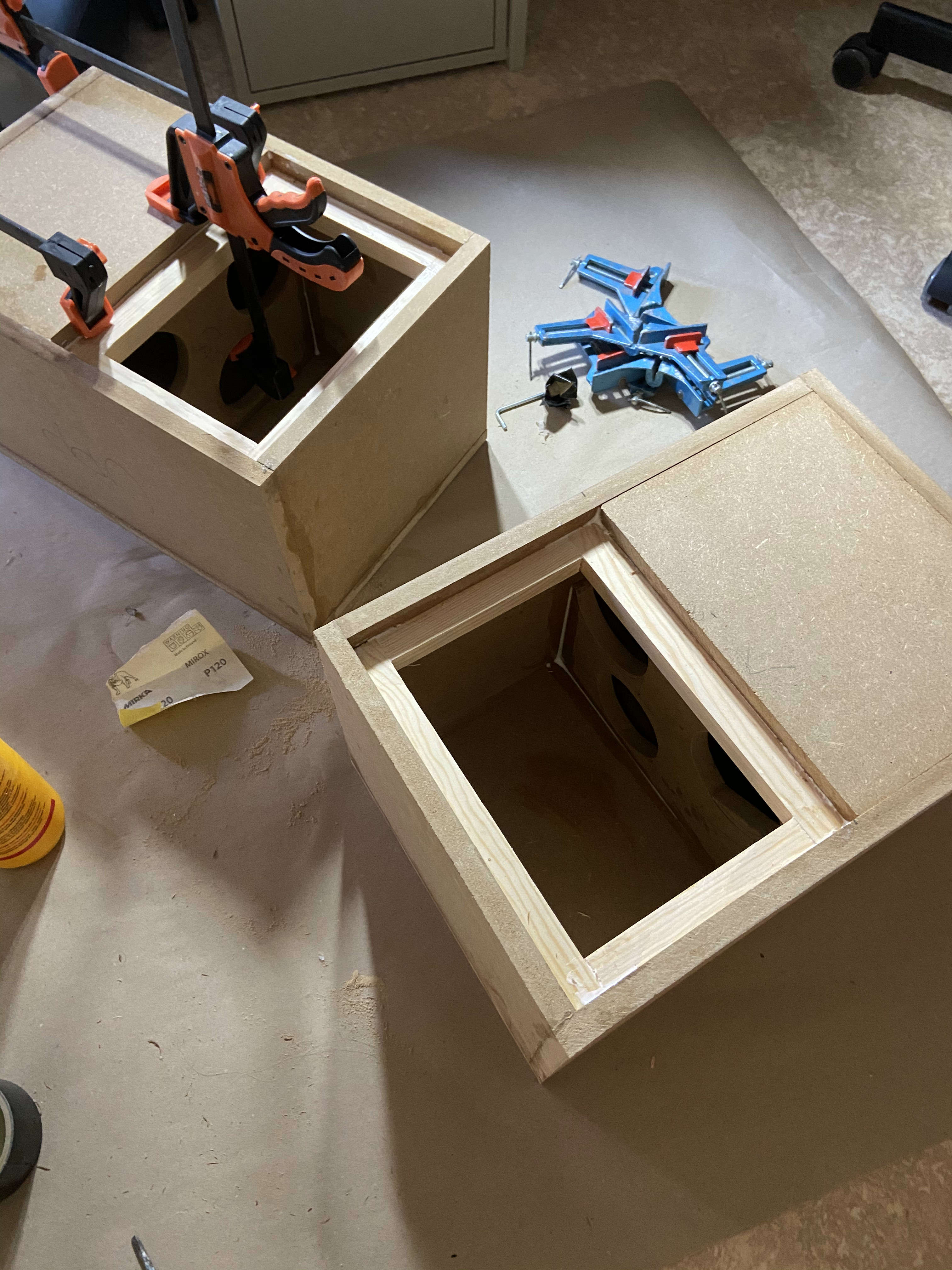

Att ha en öppningsbar baksida verkade smidigt då man på ett enkelt sätt kan komma åt dämpmaterial och filter, om man väljer att sätta det i lådan.




Fortsättning följer.

[avr7000]

Kul!!!!

[Kralle]

Fick besked från Hifi Kit idag att det är väntetid på baselementen.

[Grahnbarr]

Skoj projekt!

[zten]

Alltid lika kul att följa OA byggen, och speciellt OA 51. Sitter såå nöjd med ett par OA 51.N. Ska bli roligt att följa ditt bygge, du får väl bygga delningsfilter i väntan...

[magnus2]

Följer med spänning!!

/Magnus2

[Fredrik_b]

Fortsätter att uppdatera tråden.
Fick köpa ny handöverfräs då den gamla kastade in handduken. Den nya går inte att sänka ner lika långt som min gamla så fräsjiggen jag tidigare använt blir för tjock och jag når inte igenom MDFen när jag ska fräsa hålen. Så smäller ihop en snabb jigg för att komma vidare med fräsningen. Orginal plastdetaljer, dämpning och ullfilten är beställda av Larsen och borde komma i början av nästa vecka.


Mäta,mäta och mäta. Höll på att bli två vänsterhögtalare men det redde ut sig


Skulle lämnat någon mm mer till slipmån och inte sågat på linjen.


Slipning med slippapper på lång regel sen limma baffel. Väljer och handslipa då jag lätt tar för mycket med maskin.

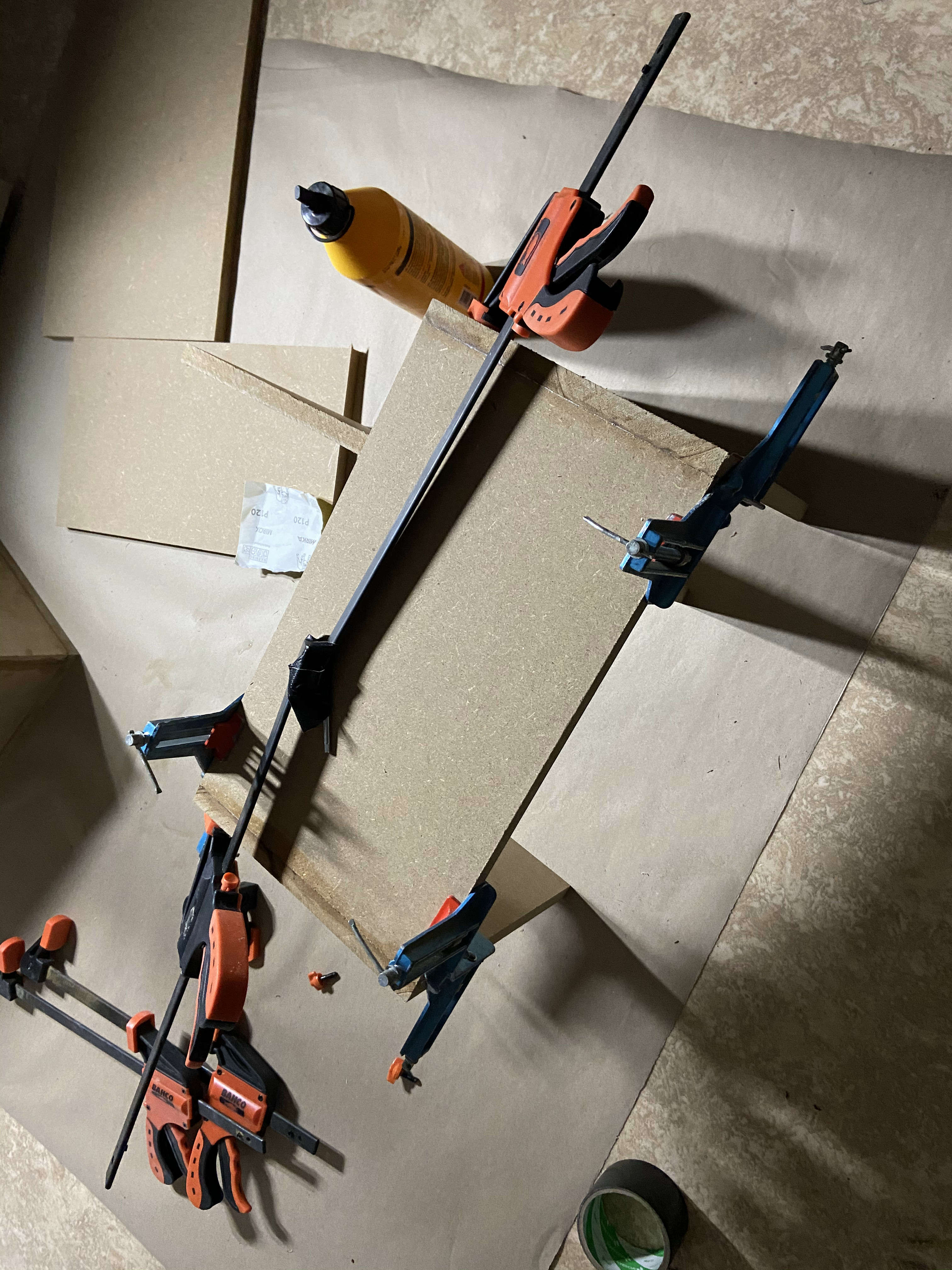

Lite knepigt med att sätta press under limningen men det löste sig.


[Fredrik_b]

Fick besked från Hifi Kit idag att det är väntetid på baselementen.

Fick du någon beräknad leveranstid?

[Fredrik_b]

Lägger ut dom sista bilderna och nu börjar vi närma oss realtid så jag har inga fler bilder bunkrade.

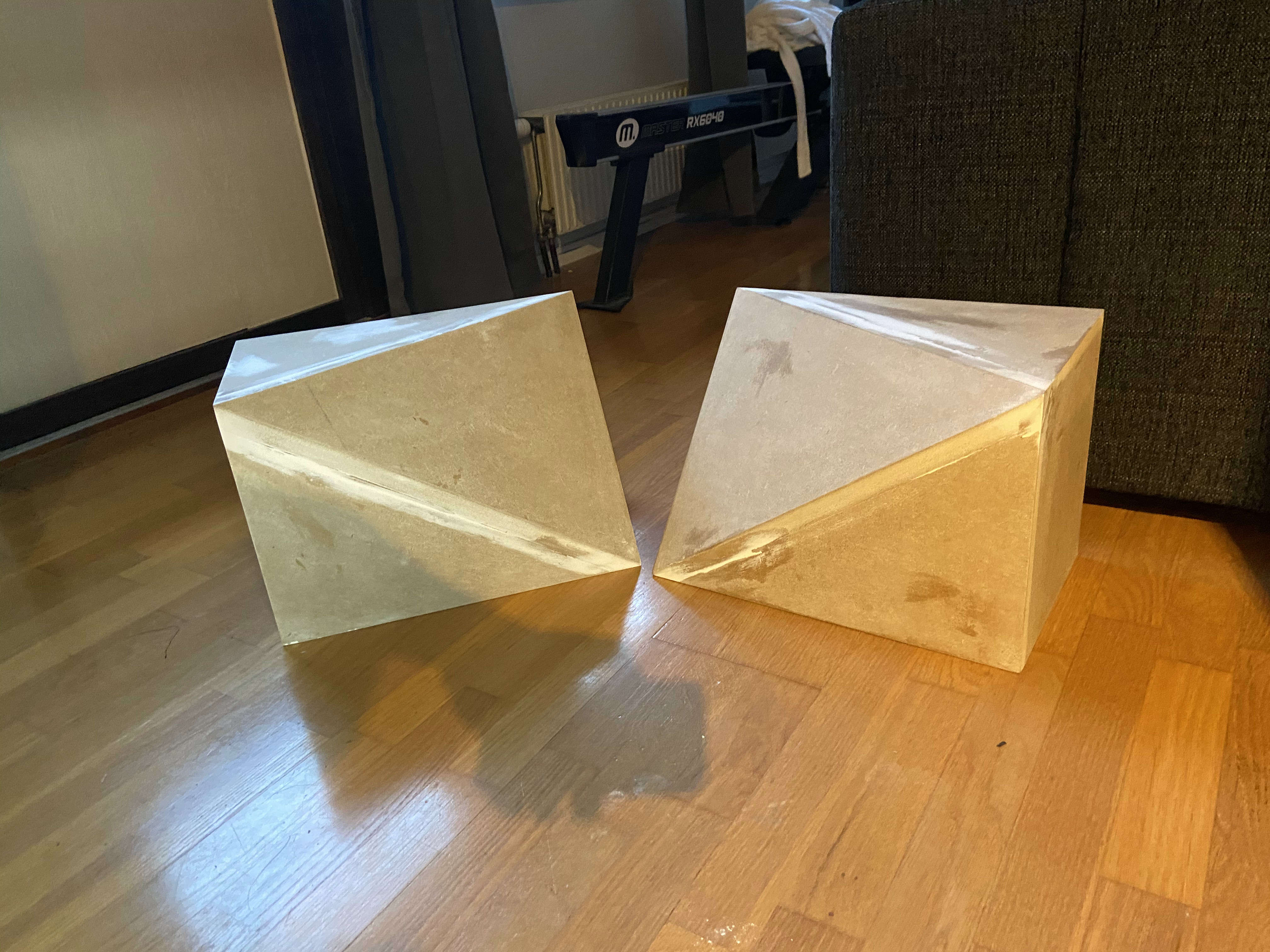

Slipat och spacklat lite grovt.


Råkade nagga lådan lite när jag sågade överskottet avbaffeln, men det löser sig.

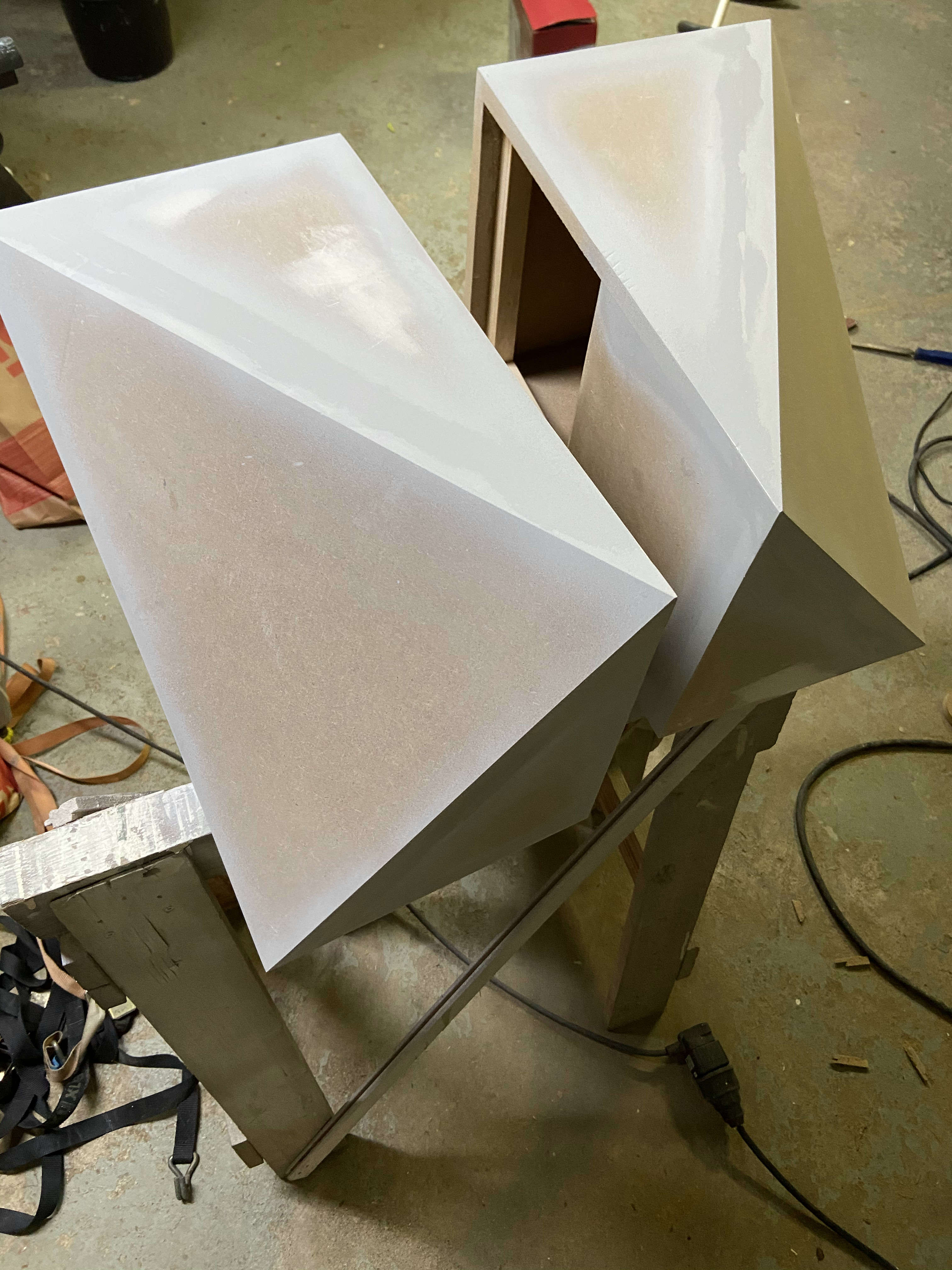

Kör lite mer sprutspackel för att se hur skarvarna ser ut

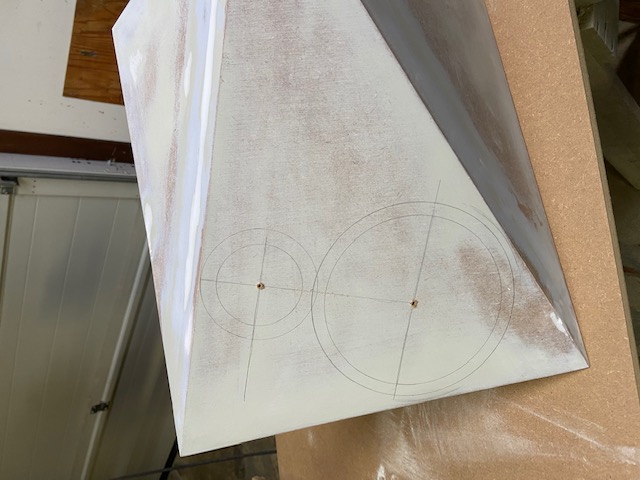

Slipat ordning småskador på lådorna och markerat för fräsningen. Placeringen av elementen stämmer bra med de mått jag hittat i några trådar här och Stefans orginallådor jag mätte på.


Jag funderar fortfarande om jag ska bygga externa lådor av 10mm MDF till delningsfiltrena eller om jag ska montera dom internt. Ni som har byggt vad hade ni för mått på filterplattorna?

[Kralle]

Tror det handlade om någon vecka. De skulle försöka få fatt i elementen i Europa.
Har själv också just gjort lådor med fogsvansmetoden för övrigt.

[Kraniet]

Snyggt jobbat.

Ska du måla eller fanera lådorna?

[Fredrik_b]

Snyggt jobbat.

Ska du måla eller fanera lådorna?

Dom kommer att sprutmålas svarta. Hoppas att garaget kommer hålla tillräcklig värme för att måla lådorna i närtid.

[Kraniet]

Snyggt jobbat.

Ska du måla eller fanera lådorna?

Dom kommer att sprutmålas svarta. Hoppas att garaget kommer hålla tillräcklig värme för att måla lådorna i närtid.

Ok.

Jag kan ju förvarna dig om att allt ändträ kommer synas efter du målat. Eller alla skarvar där ändträ och hårdsidorna möts. Det är oundvikligt med mdf.
Vill du ha en helt slät finish så måste mdfen stabiliseras på något vis. Jag har dock ingen aning om hur man gör det..

det du kan göra om du vill undvika synligheten av det är att göra det till en designgrej och fräsa ett spår i alla skarvar. Då kommer det inte bli lika synligt när mdfen rör sig.

Alltså ungefär så som Magicos A-serie ser ut

[zten]

Jag har byggt interna filter, foliespolar och dyrkonding, ca 13x17cm är plattan, rundade hörn. Skohorn men det gick.

[Low-Fidelity]

Ändträet på MDF:en lär inte vara något problem att slippa se efter lack. Jag förmodar att du kommer finspackla hela lådorna.

Problemet är att alla synliga fogar kan komma att spricka upp lite. Beroende på vad du har limmat med och hur du har gjort förbandet / förstärkning på insidan.

[RogerGustavsson]

Spacklet kan sjunka lite med tiden och det kan bli synligt efter en tid.

[Kraniet]

att spackla ändträet så det inte syns är en sak. Problemet är att ändträet och sidorna rör sig olika mycket. Så även om du spacklar perfekt så är chansen att en linje kommer uppstå ändå pga att träet rör sig.

Men hur mycket och när osv är ju svårt att säga.

[data_foggen]

Vilka grymma hörn du fick till!
Imponerande och inspirerande bygge!
//H

[radelius]

Snyggt!

[Fredrik_b]

Kul att ni gillar bygget!

Stått lite stilla senaste tiden men idag fick jag lite tid att fortsätta.

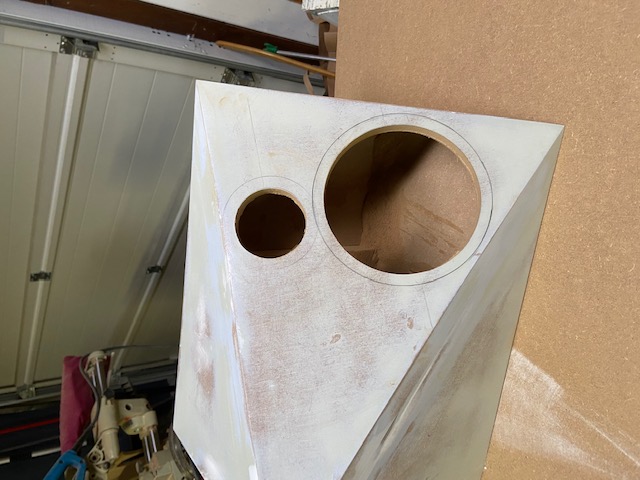

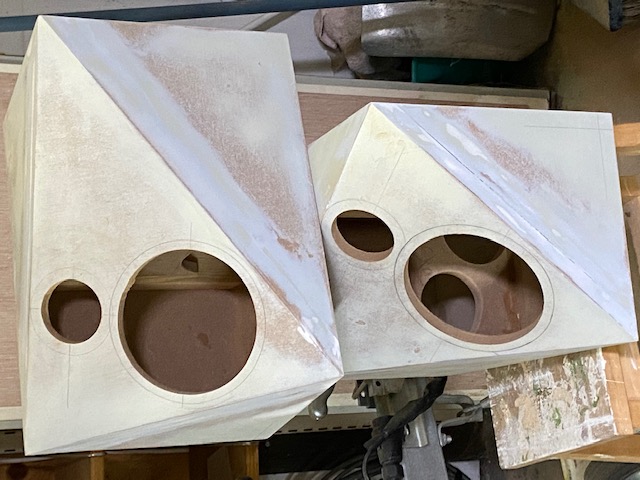

Fräste lite hål för elementen. Nu borde plastdetaljer och dämpningen komma i dagarna, det känns som att det närmar sig.

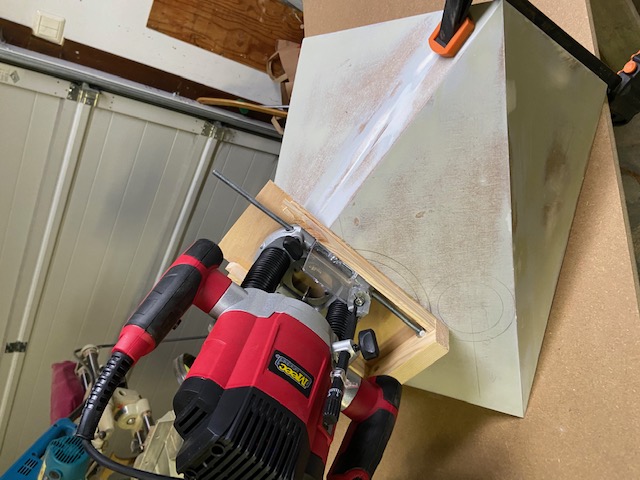

Hemmagjorda fräsjiggen. Ful som stryk, men fyllde sitt syfte




Jag fräste även några hål i 10mm mdf som jag sätter i ändanra av basröret för att kunna fräsa en lätt radie på båda sidor.
Nästa steg blir att fixa hål för basporten, montera och radiefräsa den.

[Kraniet]

Ser riktigt lovande ut

[Fredrik_b]

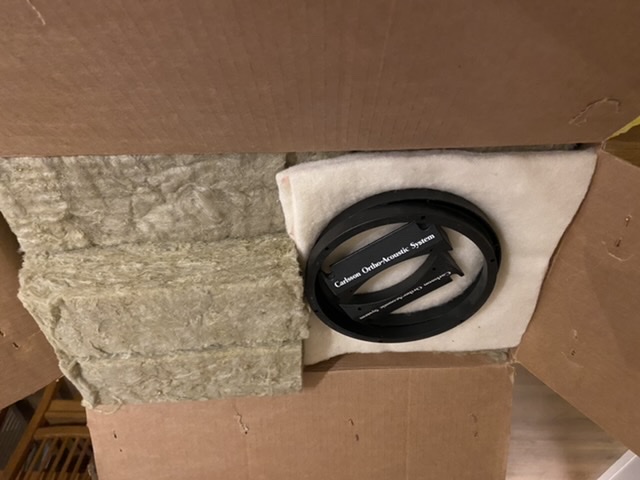

Nu kom lite från Larsen.


Beställning skickad på elementen, så hoppas inte leveranstiden blir alltför lång på basarna.

[Fredrik_b]

Fick mail från Hifikit att elementen bör komma i mitten på Februari.

Får se till att lådorna är färdiga tills dess. I helgen har jag limmat basröret inne i lådan och ska fräsa bashålet imorgon.
Sen en sista övergång med sprutspackel innan grundfärgen läggs.

[Fredrik_b]

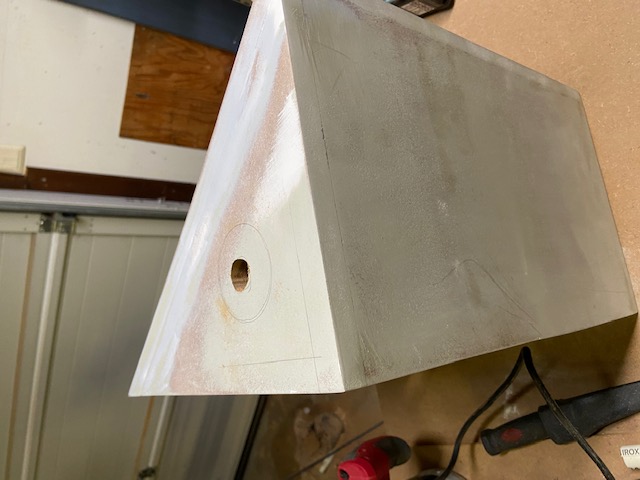

Då är basporten fixad. Hinner inte köra så långa pass varje dag så kör lite småuppdateringar.



Mät 2ggr och fräs 1

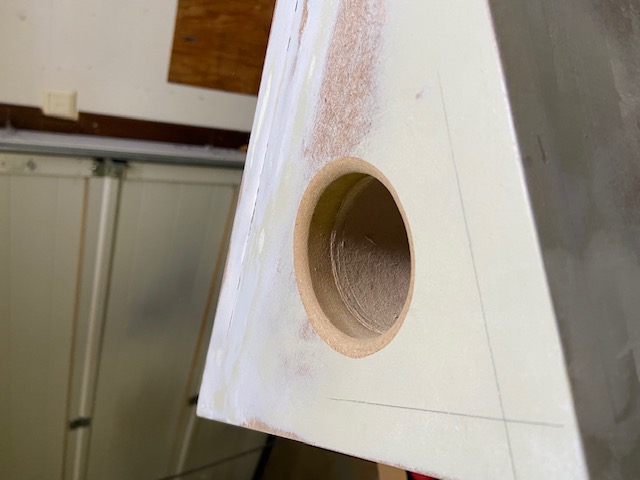

En liten radie fick det bli


[Fredrik_b]

Då har dom fått lite grundfärg.

Slipa imorgon och sen kanske ett lager till.


[RogerGustavsson]

Har OA-61 basreflexröret mynnandes på andra sidan?

[STDI]

Har OA-61 basreflexröret mynnandes på andra sidan?

Ja, https://www.faktiskt.io/phpBB3/viewtopic.php?p=2047840#p2047840

[RogerGustavsson]

Då ställer man sig frågan om vilken skillnad det kan tänkas göra?

[IngOehman]

Den största skillnaden (och stora fördelen) är att det tillåter en optimalt utformad absorbent till OA-61. Den behöver inte naggas i kanten för att ge plats för portens luftströmning. En annan fördel är att ljudtrycket från baselementet i mellanregistret inte nämnvärt sätter fart på orgelpipsresonansen i OA-61, som den gör på OA-51.


Vh, iö

[RogerGustavsson]

Tack för det snabba svaret!
