OA52.N är färdig

[juanth]


Som rubriken säger så är en .N version av OA52 nu färdig.

52.N har samma element som OA51.N med skillnaden att baselementet är ett 8 ohms, i övrigt samma diskant.

Att översätta den lyckade 51.N till en 52 låda var besvärligare än vi trodde så det har tagit tid.
AVR7000, Magnus (vad han nu heter på faktiskt?) Radelius och jag (juanth) har till och från jobbat med detta och det har pendlat upp och ner (mest ner ) under ca 1 1/2 år

Skillnaden i placering, på golv resp vägg har nog varit en anledning till att det varit svårt, och att man därför lyssnar i olika vinkel off axis. Detta i kombination med att det trevliga wavecorelementet har rejäla uppbrytningar kring 5KHz som har varit besvärliga att tämja på ett bra sätt.

Nåväl, slutet gott måste jag säga. Det har varit en mindre premiär för 52.N nyligen och de har fått godkänt med beröm.

Filtret kommer strax att läggas ut här och om det är någon som är nyfiken på lyssningsintryck så är jag tacksam om de som hört dem hittills vill dela med sig.
Själv så tycker jag att slutresultatet är så bra som det bara går, väldigt många av de egenskaper som OA52.2 har och är bra på, tex att trolla bort sig själva, finns där fast med betydligt lägre distorsion och bättre artikulation i basen. Mellanregistret är något högre i total energinivå, dvs den svackan som fanns kring 2-3 Khz (egentligen 1-5 Khz) är utjämnad.

Fortsättning följer...

Edit/ Element:
Bas. Wavecor Balanced Drive WF182BD04 8 Ohm 1695:- st
Diskant. SB Acoustics SB26ADC-C000-4

Observera att diskanterna är fasvända i förhållande till baselementen. Det framgår kanske inte riktigt tydligt på filterskissen.

[galder]

Kul och grattis. En välgärning att förlänga livslängden för dessa högtalare in i framtiden. En kulturförening. Dessutom med sällsynt redovisat mätresultat. Ser fram emot fler mätningar i alla riktningar och rekommendation om placering.
Angående LTAS-mätningar så påverkar det specifika rummet i stor del.

[Maarten]

Vad kul!
Bra jobb! 1,5 år är ju en lång tidsrymd, så säkert skönt att bli klar.

[STDI]

Det är mitt par som AVR7000 och Magnus2 i Trollhättan jobbade med. Parallellt jobbade juanth och radelius i Stockholm med ett par.

I januari 2020 var vi några som träffades i Trollhättan och lyssnade på dåvarande variant. Bas och diskant var samma som nu men filter och dämpning var annorlunda. Det konstaterades att allt inte var färdigt och arbetet fortgick på båda håll.

Sommaren 2020 hämtade jag mitt par från Trollhättan. Hemma kunde jag jämföra både med OA52, OA52.2 och OA52.LE. Jag tyckte mig märka stor potential i OA52.N men det var något med ljudbilden som inte stämde. Det höll juanth med om när han var hos mig och lyssnade under sommaren.

Så arbetet fortsatte i Stockholm med input även från andra håll.

Jag har tänkt vänta med att ändra mitt filter tills fiatelist varit här med sin kloner på OA52.N med nya filtret. Då kan vi jämföra. Sen bygger jag om och så kan vi jämföra igen. Jag ser mycket fram emot detta och att döma av juanths mätningar och beskrivningar som kommer det att bli mycket bra.

Så jag vill tacka alla som byggt, testat och kommit med input.

[juanth]

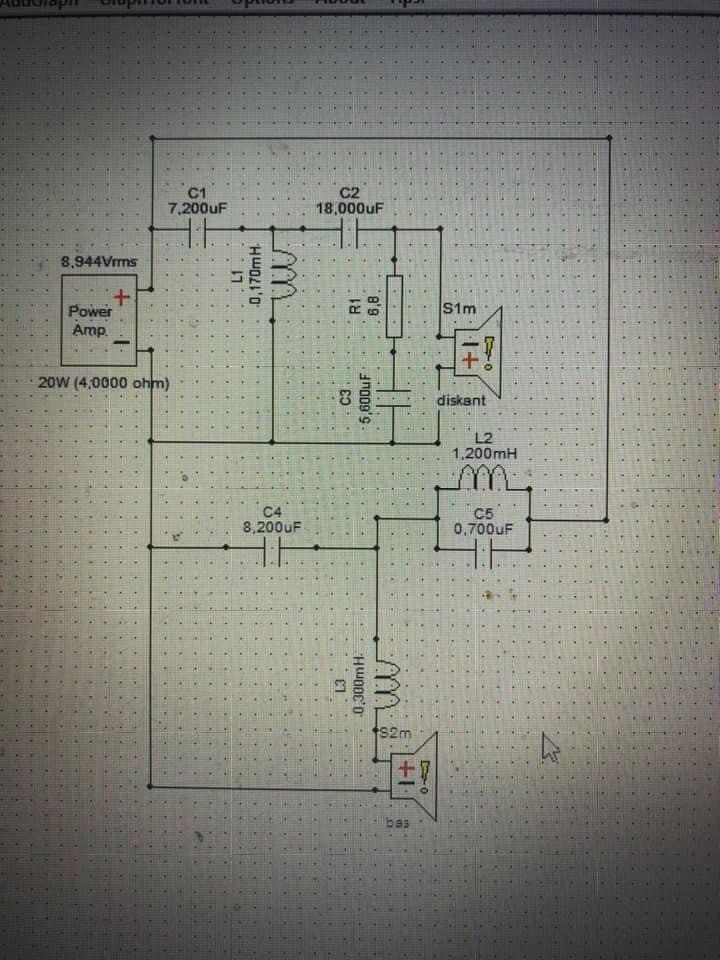

Så här ser filtret ut. Det blev en special, med en resonanskrets i basspolen (kondning parallellt)

Det framgår inte på filterskissen men diskanterna är kopplade fasvända.

[juanth]

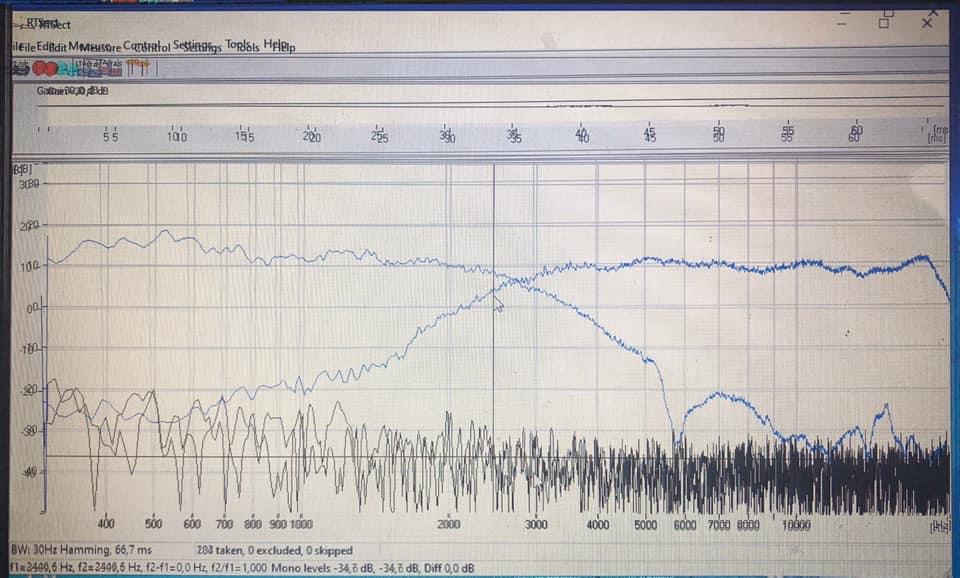

Delning ca 2750 Hz

[hifikg]

Härligt Lagom till konungens födelsedag o allt. Hoppas jag får tillfälle att lyssna på dem inom en inte alltför avlägsen framtid. Och som sagt, en kulturgärning att hålla liv i di gamle, men hur får man tag i bra lådor? Ser att någon snickrat ihop sin egen låda, men det verkar vara ett grannlaga projekt om man ska göra dem i enstaka exemplar. Kan Larsen vara intresserad av serietillverkning? Får han?

[Fiatelist]

Är väldigt nöjd med resultatet så här långt. Låter klart mycket bättre än mina OA50.LE. Familjen gillar ljudet och hör att det är skillnad, dessutom så passar dom in i möbleringen.

Det är planerat en lyssningssession hos STDI i nästa vecka. Blir även en lyssning med ytterligare öron under maj.

Är också nyfiken på att prova original dämppaneler, framförallt så är de vertikala panelerna på mina kloner för hårda.

Jag skulle nog säga att det klurigaste med att bygga kloner är den inre baffeln och bitarna under diskanten som delar tetran på toppen i två delar. Det andra är inte svårare än andra mer konventionella byggen om man är kompis med sina maskiner. Att ha tillgång till en 3D-skrivare skadar inte, printat mallar, basreflexrör, inre tratt till basreflexröret och passbiten under diskanten.

[Bill50x]

Familjen gillar ljudet och hör att det är skillnad, dessutom så passar dom in i möbleringen.

Familjen?

/ B

[zten]

Så här ser filtret ut. Det blev en special, med en resonanskrets i basspolen (kondning parallellt)

Det framgår inte på filterskissen men diskanterna är kopplade fasvända.

Det är ett fantastiskt fint arbete som ni/du lagt ned, jag har varit en av påhejarna i bakgrunden, själv har jag inte den tekniska kunskapen, men har dock fått testa lite olika varianter av filtret under resans gång. Samma bestyckning som OA51.N som jag har två av så OA52.N och OA51.N har stått bredvid varandra under dryga året och så har jag lyssnat fram och åter.
Men allt kom på plats med den sista versionen av filtret, det har också gjorts lite moddar på dämpningen och det har gjort sitt till för att få ett så fint ljud, med så låg distorsion och en stereobild som stämmer. Det som var en överraskning var att det ortoakustiska framträdde betydligt mer i och med filtret du nu presenterar, med en bredare sweetspot så de passar utmärkt som loungehögtalare. Sedan sväljer högtalarna i princip all form av musik, det spelar ingen roll vad du matar på med för genre, de levererar, något som också OA51.N gör.
Jag tackar er alla för detta fina arbete för att framtidssäkra denna enastående högtalare och har också tackat genom att hedra Nagrefs (därav.N) minne med att sätta in ett bidrag till cancerfonden, en god gest för oss som tar del av utvecklarnas ansträngningar tycker jag.

[hifikg]

+1 minst
jag ska följa ditt exempel!

[juanth]

Tack.
Det kommer att komma mer info kring bla dämpning bakom basen och kanske lite annat.

Sedan så får såklart alla som vill även denna gång sätta in pengar i Anders minne men för att förtydliga så var det något som hörde till uppkomsten av 51.N att göra så det är högst frivilligt.
52.N fick förstås sitt namn då den har samma element som 51.N, en logisk följd, men filtret är fritt för den som önskar att använda.

Om någon är nyfiken på lyssning så finns det ett par i Älvsjö (mina) ett par i Småland och ett par i Gbg:s trakten samt ett par på g i Skåne.
Jag kan bara svara för mig och hit går det bra att komma och lyssna.
Sedan är jag sugen på att åka till hifikg och dema dem. Det vore skoj.

[BellsnWhistles]

Snyggt, och när man slår två flugor i en smäll, kulturgärning nytta på en gång, så är det magnifikt.
Kommer och lyssnar inom kort!

/Calle

[avr7000]

Kul! Grattis! och Tack! -för att du/ni gjorde klart det....
Jag och Magnus har inga egna OA52 så vi gav upp lite smått när vi inte fick till det lika ba som OA51.N (som oxå tog nästan 2 år att få dit de är idag).

/Stefan

[sprudel]

Kul! Grattis! och Tack! -för att du/ni gjorde klart det....
Jag och Magnus har inga egna OA52 så vi gav upp lite smått när vi inte fick till det lika ba som OA51.N (som oxå tog nästan 2 år att få dit de är idag).

/Stefan

Var det OA51.N jag lyssnade på hemma hos dig? Det lät väldigt trevligt!

[oa51]

Grattis till en kulturgärning! Vilka tycker ni bäst om - 51N eller 52N?

[avr7000]

Kul! Grattis! och Tack! -för att du/ni gjorde klart det....
Jag och Magnus har inga egna OA52 så vi gav upp lite smått när vi inte fick till det lika ba som OA51.N (som oxå tog nästan 2 år att få dit de är idag).

/Stefan

Var det OA51.N jag lyssnade på hemma hos dig? Det lät väldigt trevligt!

Nej det var OA51.PuriFiftyOne med Purifibasar...

[juanth]

Grattis till en kulturgärning! Vilka tycker ni bäst om - 51N eller 52N?

För min del så är det så att jag haft flera par OA52 & OA52.2 innan jag hörde OA51.N.
När den kom in i mitt liv så var jag såld.
Det var lite det som gjorde det så lockande att få till en 52.N som kunde matcha 51.N

Så här i efterhand så inser jag att 52 i original var en fullregisterhögtalare medan 51 inte riktigt var det i mina öron.
Jag tror det var därför jag tilltalades mer av 52, dvs jag spelade utan subbas eller baslådor då.

Men jag måste säga att 52 i alla former lider lite av sin placering, visserligen är den rätt bra på att måla upp en ljudbild i rätt rum (de flesta) men 51.N får upp ljudbilden än mer och jag upplever den mer obesvärad.
Jag har 51.N och de kommer jag behålla.
Jag tror att jag kommer att avyttra 52.N framöver. Dock så vill jag framhålla att på vissa punkter tycker jag att 52.N är bättre, det finns till viss musik, jazz, viss klassisk musik och akustisk musik har de något som är riktigt trevligt. Det kan ha med den mera on axis lyssningen att göra.

Sedan finns det och har alltid funnits skillnader i presentationen mellan dem. Man lyssnar mer off axis i 51 än 52, kanske 30 grader resp 20 grader.

Skillnaden i delningsfrekvens har också alltid funnits, 52 har alltid delats högre, så även i 52.N, och jag tror att det är nödvändigt, dock vet jag inte riktigt varför men jag tror att Stig visste.

[JohBro01]

Fantastiskt att ni alla som utvecklat OA5x .N
Ni både hedrar Nagref och gör en välgärning så att Carlsson står sig i framtiden.
En eloge till er alla som fortsätter i Carlssons anda.


AVR7000
Vilken diskant använder du till dina OA51.PuriFifityOne?

Med vänlig hälsning,
Johan

[juanth]

Fantastiskt att ni alla som utvecklat OA5x .N
Ni både hedrar Nagref och gör en välgärning så att Carlsson står sig i framtiden.
En eloge till er alla som fortsätter i Carlssons anda.


AVR7000
Vilken diskant använder du till dina OA51.PuriFifityOne?

Med vänlig hälsning,
Johan

Magnus använder samma som i .N fast beryllium och Stefan ska prova med bliesma, https://hificompass.com/en/reviews/blie ... me-tweeter

Kanske har Stefan fått i dem nu?

[juanth]

Vill man bygga ett par OA52.N så kan det vara bra att känna till att den dämpning som på OA52.2 användes (Stigs turbofilt, ullfilt ) används inte i .N utan är ersatt med det vi internt kallat för inoskum, dvs sånt som brukar synas innanför/bakom tex ett par piP. (Mitt skum kom från Thomann)
Man fyller upp det pyramidformade utrymmet bakom baselementet. Ca kl 10-14. Detta har provats och jämförts med ett flertal olika typer av dämpmaterial och det här materialet är absolut bäst på att ta ned resonanser från elementet som uppstår i lådan.
Magnus2 utförde dessa mätningar med ett tydligt resultat till fördel för skummet.

Också bra att känna till är man med fördel kan raspa/runda av kanten under elementet, alltså mdf:en raspas för att ge elementet mer utrymme att ”andas”

[juanth]

Kul! Grattis! och Tack! -för att du/ni gjorde klart det....
Jag och Magnus har inga egna OA52 så vi gav upp lite smått när vi inte fick till det lika ba som OA51.N (som oxå tog nästan 2 år att få dit de är idag).

/Stefan

Det kan hända att det blev så att arbetet slutfördes i Stockholm men det hade aldrig fungerat utan insats från Trollhättan initialt och grundjobbet med 51.N

[Maccis]

Vilken hänsyn skall tas vid köp av drosslar?

Tråddiameter?
Ohmtal?
Luftlindade, järnkärna eller folie?

Skall bli spännande att "sno" ihop när tid finns.......

Kan man köpa skumbiten någonstans - verkar inte behövas särskilt mycket.....

[juanth]


Vilken hänsyn skall tas vid köp av drosslar?

Tråddiameter?
Ohmtal?
Luftlindade, järnkärna eller folie?

Skall bli spännande att "sno" ihop när tid finns.......

Kan man köpa skumbiten någonstans - verkar inte behövas särskilt mycket.....

Jag rekommenderar foliespolar, det gör skillnad i basen. Motsvarande 1,4 mm tråd vad det nu blir i AWG...
Jag jämförde folie med luftlindade och då tappar man nån dB längst ned.

Kondensatorer är väl som vanligt att man väljer det man har råd med. Jag tycker själv att sk. Finkondningar kan vara lite väl skarpa och inte riktigt musikaliska, att det blir lite för perfekt på blåsinstrument bla.
Är nog bäst att prova sig fram efter tycke och smak. Finns ju många olika sorter att välja på..

Skummet vet jag inte riktigt men det jag har kommer ifrån Thomann, Magnus2 vet jag inte var han köpt sitt men jag tror inte det var från Ino.

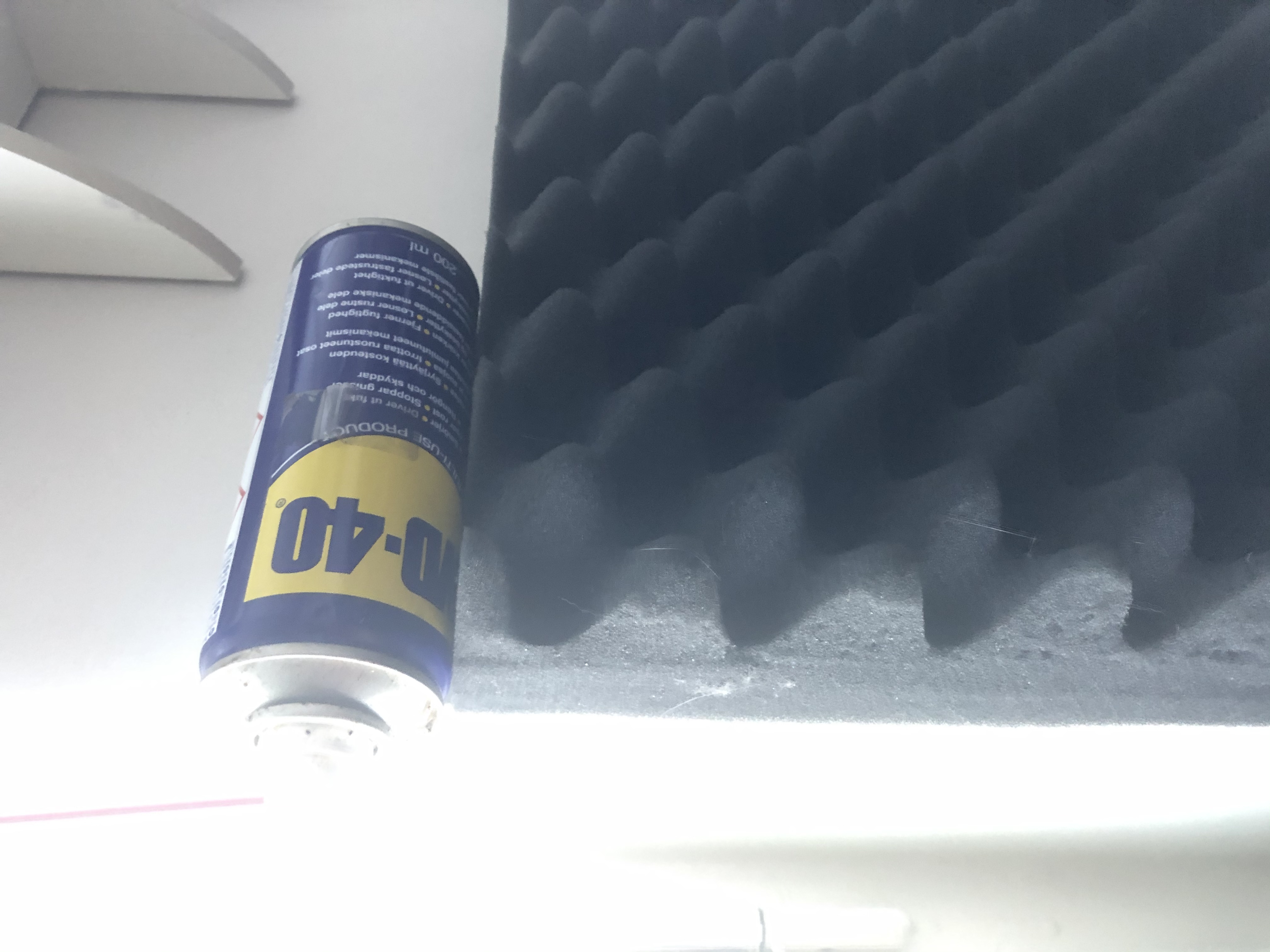

Skum går åt ca 20x10cm x 2

WD 40 burk för referens

[avr7000]

Fantastiskt att ni alla som utvecklat OA5x .N
Ni både hedrar Nagref och gör en välgärning så att Carlsson står sig i framtiden.
En eloge till er alla som fortsätter i Carlssons anda.


AVR7000
Vilken diskant använder du till dina OA51.PuriFifityOne?

Med vänlig hälsning,
Johan

"Mina" Purifi jag lyssnar på nu är Magnus Purifi och i dessa körs just nu .N diskanten men i dess keramikvariant (aluminiumoxid) men vi har även testat OA51.N diskanten (Aluminium). Ingen jätteskillnad dem emellan.

Jag kommer att köra Bliesma

https://hificompass.com/en/content/blie ... me-tweeter

Stefan

[Kraniet]

Härligt. Får gratulera till lyckat projekt!

Ett par OA52 kanske är det jag skulle byggt av de basar som jag har när jag väl byggt nya högtalare

[guskam]

Fantastisk kul med en 52.N version!

Hatten av för allt engagemang och jobb ni har lagt ner!

/Gustav

[zten]

Om någon är nyfiken på lyssning så finns det ett par i Älvsjö (mina) ett par i Småland och ett par i Gbg:s trakten samt ett par på g i Skåne.
Jag kan bara svara för mig och hit går det bra att komma och lyssna.

Småland... jag bor i södra Östergötland men granne med Småland, nu har vi personlig lockdown i denna del av landet, men när vaccinationen gjort sitt och vi är inne i en endemi, är ni gladeligen välkomna på lyssning och lite jämförelse mellan dem och OA51.N om så önskas. Jo det finns lite annat Carlsson också.

[FBK]

Tack.
Det kommer att komma mer info kring bla dämpning bakom basen och kanske lite annat.

Sedan så får såklart alla som vill även denna gång sätta in pengar i Anders minne men för att förtydliga så var det något som hörde till uppkomsten av 51.N att göra så det är högst frivilligt.
52.N fick förstås sitt namn då den har samma element som 51.N, en logisk följd, men filtret är fritt för den som önskar att använda.

Om någon är nyfiken på lyssning så finns det ett par i Älvsjö (mina) ett par i Småland och ett par i Gbg:s trakten samt ett par på g i Skåne.
Jag kan bara svara för mig och hit går det bra att komma och lyssna.
Sedan är jag sugen på att åka till hifikg och dema dem. Det vore skoj.

Det är verkligen något som skulle vara kul, att åka till hifikg och dema dina 51.N Skulle vara mycket intressant om han borrade några hål i väggen för 51.N och jämförde emot sina 52.2 Kan ju erkänna att suget efter bättre högtalare fick man efter lyssningen hos dig juanth Har nästan svårt att förstå hur bra de lät, och hur roligt det var att lyssna på dem. Så jag har blivit nyfiken på nya burkar "om" jag får råd till det, men det blir inte 52.N och 51.N för min del även om jag gillar dem då det är för mycket DIY för en med tummen mitt handen då jag vet mina begränsningar så jag får hålla mig till att köpa färdigbyggda burkar. hifikg kanske vill sälja sina 52:or efter demon...
Och hur många får besök hemma av nya burkar som någon kommer med, dvs. jag tror att det kan bli en resa till Hallstahammar. som jag gärna deltar i om jag får och kan.

[hifikg]

Mina 52:or är belagda med säljförbud av nästa generation
