Hjälp med Scan dyna 3000!

[jonniman]

Ja har kommit över en Scan-Dyna 3000 förstärkare, men där är ett problem. Där är 4 högtalar utgångar men bara högerhögtalare utgångarna funkar o inte vänsterhögtalar utgångarna. Där kommer inget ljud, har provat med olika högtalare olika kablar o ändrat "högtalarväljaren". Är det nån som har haft ett liknande problem så skulle ja vara tacksam för hjälp.

[rolfzetterberg]

Med lite tur kan du kanske klara dig undan med lite elektronikspray.Spraya ingångsväljare,högtalarväljare och mono l,mono r,tape monitor.

[jonniman]

ja testa men d blev inte bättre, men tack för tipset

[Kjell_Kranzberg]

Sönderkörda utgångstransistorer?
Löd bort dem och mät på dem.

[rolfzetterberg]

[Kjell_Kranzberg]

Se där ja, en riktigt "basic" ac-konstruktion...
Låter säkert mjukt och fint.
Lite speciellt med LOW-filter i slutstegsdelens återkoppling.

Rolf! BC 118 och BC 153, de är väl sådana där "strömbegränsare" eller vad det heter, som åtminstone teoretiskt ska göra utgången kortslutningssäker.

[rolfzetterberg]

Precis!När strömmen genom ett 0,15ohms stiger över ett visst värde(finjusterat av de tre motstånden på basen)så drar transistorn i fråga och kortsluter driv och slutrissa mot noll(här mittspänning)och förhoppningsvis ska då strömmen i slutsteget inte kunna stiga mer.
Man måste ha två sådana här för att det ska bli samma funktion i båda halvorna.
En annan ovanlig liten finess är att VU-metrarna tar sin signal från ett par 0,47ohms motstånd i serie med högtalarna!
(det finns modernare förstärkare som har ett inkopplingsbart extra 1ohms motstånd på utgången för att ge "rörljud".Ger då de här ett ½ rörljud? :wink:)

[margunlun]

Fortsätter på den här gamla tråden, då jag har köpt en Scan Dyna 3000 (för 200 kronor) där bara högerkanalen fungerar Jag har köpt den för att öva felsökning och annat på, och när jag öppnat den och synat den så kommer jag ha fått väldigt mycket övning i allt möjligt om jag får ihop den här. Ja jäsiken...ser lite danskt-hopkok-efter-några-Tuborg ut vid första anblicken och inte så japansk. Och den luktar lite som fimpade cigarrer i öl. Lite deosprej behövs definitivt.



Det hörs inget alls från vänster kanal, och ljudet från höger kanal är ganska dåligt. Högra högtalaren smäller till lite läskigt mycket när man kopplar in högtalaren, men det är ingen större DC-spänning ut efter nån sekund iaf. Det är ingen spänning på den ena 3000uF så jag gissar på att slutsteget är kasst på vänster kanal. Men jag ska mäta mer. Det är ganska höga spänningar, såklart då det ska gå att få ut 50W/8ohm. Men det gäller att vara lite försiktig vid mätandet. Första och svåraste frågan är väl vars man börjar i den här. Allt skriker liksom på hjälp...
På bilden nedan sitter en meganorm 5000uF till vänster och två 3000uF till höger. Två små kretskort sitter liksom svajigt monterade ovan på dessa.

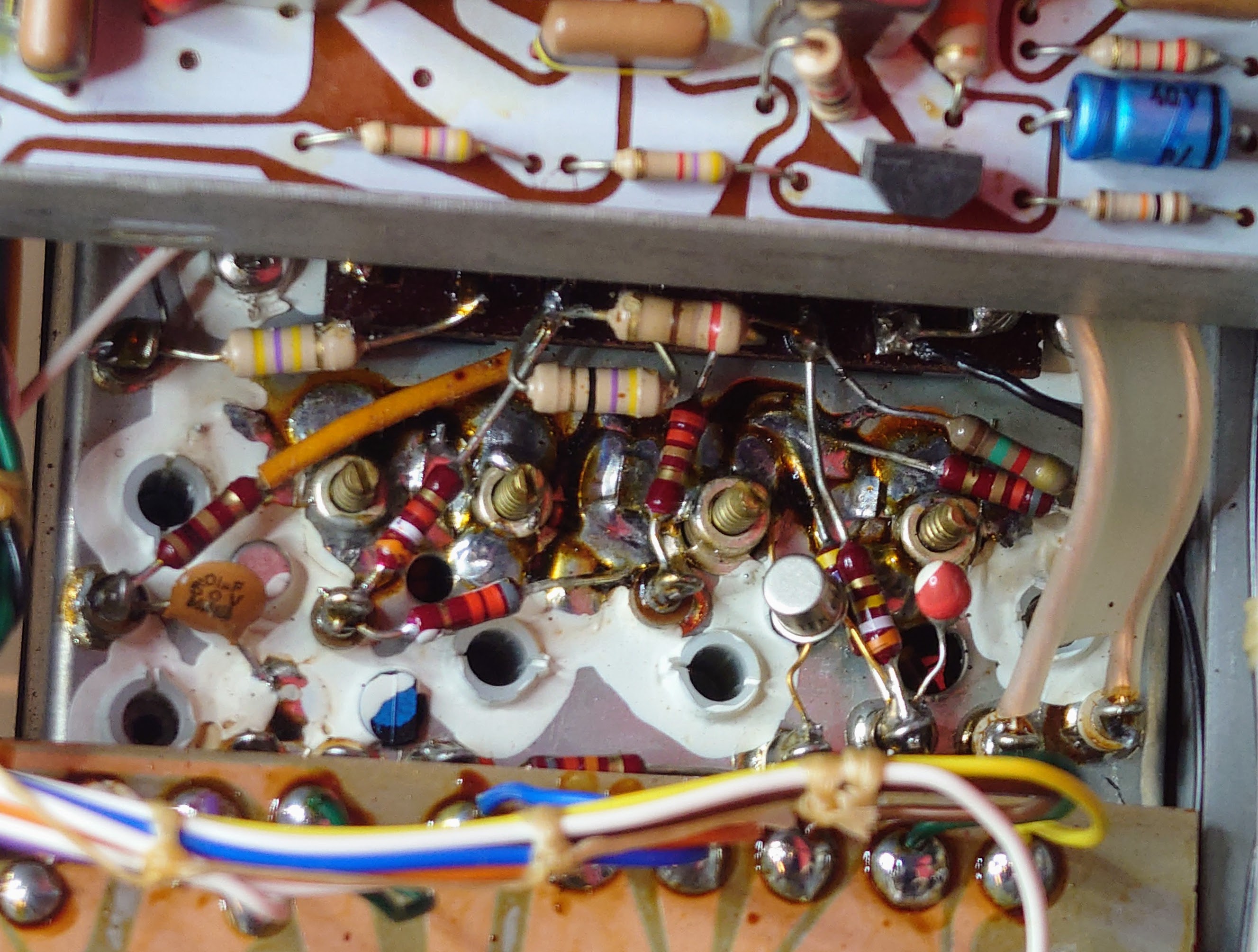

På undersidan ser det ut så här på vad jag gissar är FM-delen:


Även trächassit behöver lite omvårdnad. Har köpt ventilgaller i aluminium för att ev göra en egen trälåda till nån av mina förstärkare som har plåtchassi (kanske till min fina Toshiba SA-735). Kanske går att såga till och få dit? Hittade en liten notis i en gammal tidning och förstärkaren. Den är lika gammal som jag, så inte konstigt att den ser lite trött ut



[margunlun]

Den här apparaten tar kanske priset som minst lätt att fixa med Jag fick ganska lätt loss slutsteget för vänster kanal, men det kommer bli hyfsat omöjligt att skruva fast den igen på samma sätt. Kylflänsen satt fast med tre skruvar nedåt, med oåtkomliga muttrar undertill. Skruvarna kommer ersättas med några grövre som inte behöver mutter (eller några hekto lim). Det finns inga markeringar på kretskortet om hur transistorer eller elektrolyter ska sitta; det finns heller inga numreringar på komponenter på schemat och det finns ingen PCB-layout. Transistorerna på elschemat stämmer inte heller med vad som faktiskt sitter på kretskortet. Det blir lätt att gå vilse och göra fel.



Hursom så har många transistorer på det här kretskortet gjort sitt, vilket ger lite huvudbry mest eftersom det inte går att mäta upp vilken benkonfiguration eller hFE de har (hade). Elektrolyterna mätte faktiskt upp ganska hyfsade värden så de är nog ganska oskyldiga här. Av ren slump har jag faktiskt några 2SN3055 i mina låddor, och även BD139/BD140. Så de har jag ersatt.


Men på undersidan av kretskortet satt en BC149C som också gått hädan:



Jag TROR att benkonfigurationen är EBC som den ligger på rygg på sista bilden. Om någon har en BC149 så får ni gärna hojta om det är fel.

[margunlun]

Nu har jag satt dit de nya 2N3055, men jag är lite bekymrade över dem. De har en hFE på över 300. Vet inte om det är något fel på dem, och jag vet inte om det ger problem? De borde väl vara nånstans 20-100. Jag kanske borde kvista över till Electrokit imorgon och köpa ett nytt par.

På det hela är jag osäker på om mina ersättningstransistorer duger och om jag fått rätt pinout. Så jag kommer försöka undvika att löda fast 2N3055 under testningen. Men det blir lite klurigt och risken är ju stor att nåt dåligt händer. Trimpoten sprack vid första vridningen och är ersatt, samt alla 100 ohmsmotstånd (som iofs var ok konstigt nog). Däremot har jag inte bytt effektmotstånden som ska 0.15 ohm enligt schemat. Jag har inga sådana. Jag kanske helt ändå borde byta dem till det minsta jag har, vilket kanske är 0.56 ohm/5W om jag minns rätt, men jag har noll koll på vad en sån ändring skulle innebära.


Av sju transistorer så har fem brunnit upp eller dött av ålder. Endast en 2N3055 och ingångstransistorn BC147A var fungerande. Det sitter tre dioder på PCB:t, men ingen finns med i schemat. De mäter upp ok iaf och jag har inte bytt dem. Alla de stora kondingarna verkar hela, så jag kan nog byta dem efter jag fått det här kortet att fungera.

Listan på ersättningstransistorer så här långt (otestat):

BC147A => 2N5550
BC149C => BC337-40
BC257A => 2N4403


[margunlun]

Ojoj, inser nu att schemat för effektförstärkaren inte stämmer. Det fattas en transistor i schemat Nu blir ev felsökning nästan omöjlig. Jag har monterat ett par gamla 2SD675A istf 2N3055:orna. Tror jag helt enkelt löder fast dem, rattar upp spänningen långsamt och håller tummarna.

[margunlun]

Kopplade in vänstra effektförstärkaren med förlängningskablar och vred långsamt upp spänningen till 100V (och jag hade bytt säkringen i variac'en till en snabb 1A). Det såg förvånansvärt stabilt ut och jag kunde mäta samma spänningar på båda kanalerna. Det låg inte heller någon DC-spänning ut på vänster kanal (kanske 20mA iofs), så jag vågade koppla in kanalen. Det kommer faktiskt ljud ur den! Jäklar vilken tur man ändå haft! Det är tyvärr ganska lätt att ha otur när man tänker med att vrida tranistorer och speciellt när de inte har samma pinout som originalen.

Men det blir varmt på kylflänsen och strömförbrukningen vid 170V ligger på ca 400mA. Förmodligen behöver biasströmmen justeras, men jag vet inte hur man mäter den på den här och det är svårt att komma åt att mäta på effektmotstånden utan att löda loss TO3:orna igen. Givet hur mycket annat som behöver fixas och hur svår den är rent praktiskt att fixa, så är jag inte helt säker på att jag orkar fortsätta på den här eller om den går i soporna. Det kommer gå åt en hel del pengar och massor med tid.

20251123_173021 (1).JPG (1.77 MiB) Visad 202 gånger

[margunlun]

Tyvärr går den till återvinningen. Man kan inte rädda allt, och jag har redan en kö på minst tio intressantare receivers. Även med rätt schema så hade det varit en tuff utmaning att byta alla transistorer och alla elektrolyter. Bara att byta lampor hade tagit en dag, om de ens går att hitta ersättare för. Mätaren för radion är ut att ha fastnat...
Utan rätt schema är kartan som ett sandpapper i Sahara om något går fel.
Om någon vill ha den kan jag skicka den mot fraktkostnaden.
