Info om National-Panasonic SG-5090

[Zeeall]

Nån som har info om denna anläggning?

Egna bilder kommer snart.

[Zeeall]

Som synes så funkar inte VU-mätarna eller [s]lampan till radio-tuningen[/s] den hoppade igång igen
http://user.faktiskt.io/Zeeall/National ... G-5090.JPG
Större format.


Tog en till bild



http://user.faktiskt.io/Zeeall/National ... 5090_2.JPG
Större Format

[Stefan]

Den där skivan är ju bra!!

Vu-mätarna funkar nog bara vid uppspelning
eller inspelning av kassettband
/stefan

[Zeeall]

Har tyvärr inga lämpliga högtalare att koppla in så jag vet inte hur det låter, men i hörlurarna är ljudet bra.

[phloam]

*drooool*

Har för mig att jag sett en mycket lik modell, kanske helt "platt" kassettdel (annars väldig lik) och med en skivspelaredel som var helt identisk med en fristående SL 23.

Har också sett samma med "platt" kassettdel men utan skivpelare också, bara en plan yta.

Har varit sugen på att köpa, men....

Men iaf, jag skulle tro att skivspelardelen har stora likheter med dåtidens vinylspelare i Technics-sortimentet, ska försöka hitta liknande. Inte dumt!

Kolla på:

http://wegavision.pytalhost.com/technics.html

Edit: Lär leva upp men bättre högtalare än de medföljande...!

[Zeeall]

Kopplade in högtalarna från min High-end stereo ( ), det finns lite 50zh brum, men ljudet är klart å fint i övrigt.


phloam; du har PM

[rolfzetterberg]

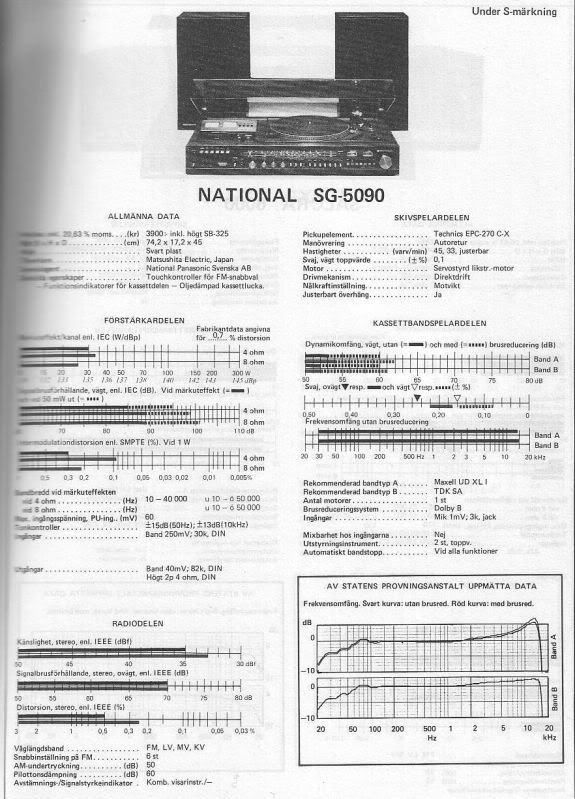

Finns med i Stereo hifihandboken 1979:
(tyvärr lite dålig bild,men det är ju ett känt problem med vissa scanners)

[phloam]

Här är en bild på den jag pratade om; kolla hur lik skivpelaren är den fristående..!

Samma katalog/år var det visst

http://wegavision.pytalhost.com/nationa ... l78-53.jpg

och

http://wegavision.pytalhost.com/technic ... s77-15.jpg

[Alexi]

Min far har högtalarna som jag skymtar i bakgrunden där, eller iaf några som ser precis lika dana ut.

[Zeeall]

Mm, skivspelardelen är väldigt lik! På tal om den, det finns hastighetsinställningar för den. Hur ser man när det är rätt hastighet? Det är röda lampan och vita rutorna på sidan av tallriken man ska kolla på, va?

[phloam]

Precis, när tallriken snurrar vid en viss hastighet så ska ett av banden med vita prickar se ut att stå helt stilla - är hastigheten lite off så ser det ut som prickarna rör sig sakta åt höger resp. vänster.

VIlket som är vilket står nånstans (på lampan, bekvämt nog)

[Objektivisten]

Finns stor risk att motorn snurrar för snabbt då den förmoderligen är justerad för 220 V, men vad gör det, det blir lite mer tempo i Motorhead-plattorna.

Edit: Det är möjligt att detta inlägg är felaktigt o helt förvirrat, jag ber isf om överseende o skyller på You Tube eufori. Mvh

[Zeeall]

Det låter okej iaf.

[Objektivisten]

Det låter okej iaf.

Ja, men vetskapen kan vara jobbig... Sitter många hemma med äldre skivspelare som snurrar för snabbt, hellre det än tvärtom.

[phloam]

Jamen jamen det är ju därför man har stroboskop ju, så man kan visuellt och utan tvekan fastställa att den de facto snurrar precis som den ska

[Zeeall]

Vad kan den tänkas vara värd? Såg i bilden ovan att den kostade en bit 1979(3900kr om jag ser rätt).

I dagsläget har jag ingen större användning för den, har stått under soffan i ett år.

[Objektivisten]

Jamen jamen det är ju därför man har stroboskop ju, så man kan visuellt och utan tvekan fastställa att den de facto snurrar precis som den ska

Ja, det är där jag är tveksam, hur är stroboskopet inställt? På exakt 33 1/3 varv i minuten, finns det atomur i japanen?

[Lust]

Det är ett visst antal prickar som ser ut att stå stilla om lampan de belyses med drivs med växelström om 50 Hz. Åtminstone har jag alltid trott att det fungerar så...

Med andra ord lär stroboskopet visa rätt med 50 Hz växelström.

[Zeeall]

Det är ett visst antal prickar som ser ut att stå stilla om lampan de belyses med drivs med växelström om 50 Hz. Åtminstone har jag alltid trott att det fungerar så...

Med andra ord lär stroboskopet visa rätt med 50 Hz växelström.

Det står 50hz och 60hz på stroblampan, då borde det väl vara hertzen och inte volten som avgör?.

[Objektivisten]

Med andra ord lär stroboskopet visa rätt med 50 Hz växelström.

Kan tänka mig att det är en variation +/- 10% kalibrerat på 220 V / 50 Hz, stroboskopet alltså, så har man tur hamnar man inom felmarginalen, annars inte. Beror mkt på exemplaret alltså, om icke så kan man använda stroboskopet som förstärkt discokula när man lirar ABBA. Mvh

[phloam]

Då får man kanske ta en sån där "stroboskop"-skiva från en gammal Lenco och lägga på, den lär ju visa rätt oavsett

[Dellstig]

Hej!

Är det inte 4 rader med prickar på tallrikskanten?

En rad av varje avpassad för:
- 50 Hz, 33 rpm
- 50 Hz, 45 rpm
- 60 Hz, 33 rpm
- 60 Hz 45 rpm

Belys med en vanlig lampa och hitta rätt rad att titta på, det löser sig

mvh

Martin

[slockna]

hmm

På 180 sekunder snurrar en skivtallrik 100 varv om hastigheten är 33 1/3 vilket leder mig att tro att ett varv tar 1,8 sekunder. Under samma period (1,8 s) hinner elnätet "blinka" din stroboskoplampa 90 gånger, eller 180 beroende på hur den är kopplad.

Har du då 180 prickar utspridda jämnt längs kanten på skivtallriken kommer de verka stå stilla när de belyses av en flimrande lampa, t ex glimlampa eller lysrör. (alltså helst inte en glödlampa eftersom den inte hinner reagera på växelströmmens växlingar)

Elnätet har tämligen konstant frekvens, så den kan man nog lita på. Problemet med denna lösning är nog att om frekvensen på elnätet ändå varierar så kan skivtallrikens hastighet variera i samma mån, och du har ingen chans att märka det eftersom stroboskopet hänger med.

Då måste man bygga sig en kvartsstyrd LED-stroboskoplampa

http://www.vinylengine.com/diy-strobe.shtml

[slockna]

det är värre - förresten - med 45-varvare eftersom du aldrig kan få ett jämt antal streck runt skivtallriken

[Zeeall]

Knuffar upp den här tråden lite då jag behöver hjälp med att koppla in en mp3 spelare till den.
Tidigare ägaren hade kopplat in en dator med gott resultat. Den har bara en ingång vad jag vet, står REC/TAPE på den, fick även med en kabel DIN-3.5mm stereo som passar i tidigare nämda ingång.
Jag vet dock inte hur det ska vara inställt för att det ska fungera.

[Falkis]

5-pol DIN

Den 5-poliga DIN kontakten används i olika audiosammanhang och kopplas enligt nedan

Honkontakten
sedd från lödsidan






Bandspelare (din mp3-spelare! Du ska koppla IN!)
1 - Vänster UT
2 - Jord
3 - Vänster IN
4 - Höger UT
5 - Höger IN

Skivspelare, Tuner
1 -
2 - Jord
3 - Vänster IN
4 -
5 - Höger IN

[Zeeall]

Ljud får jag men det är väääldigt lågt.

[phloam]

Hmm vad kör du för utsignal in i DIN, är det "line out" från spelaren eller via hörlursutgången...?

Om hörlursutgång så kan ju volymen på spelaren vara på ca 80%, "Nästan max".

[Zeeall]

Finns bara hörlursutgång på mp3spelaren.

[phloam]

Ok! Hmm, hur är det med inspelningsnivån, går den att ställa in eller..? Tänkte att om det är tape/rec-ingång så kanske det låter lågt om inspelningsnivån är låg, nån tape monitor-grej typ...?

[Zeeall]

Inspelningsnivån går att ställa in, men det spelar ingen roll hur jag rattar, blir ingen skillnad.
