AA50 förstärkare med ett inslag av Popboxen

[obbiewan]

Jag har fått en hemmabyggd/Kit förstärkare av en kollega och jag undrar om någon vet vad det är?







Hittade en skruvmejsel



Mvh Mattias

[Svante]

Jag har en svag känsla av att jag har sett den. Kan du lyfta på locket?

[obbiewan]

Jag har en svag känsla av att jag har sett den. Kan du lyfta på locket?

Har ingen skruvmejsel på jobbet, får fixa det när jag kommer hem. Men min kollega säger att hennes man byggde denna tillsammans med ett Carlsson-Kit.

[paa]

Ser ingen bild, måste man logga in? Har inget Google-konto.

[obbiewan]

Ser ingen bild, måste man logga in? Har inget Google-konto.

Nu borde du se den

[PerStromgren]

Jag undrar om inte det där är en AA50, en konstruktion som flitigt byggdes på KTH när jag levde där på 70-talet. Om jag inte missminner mig, fanns det med komplett låda och utan. Jag tror att ditt exemplar är med egenbyggd (snygg!) låda.

Jag hittar tyvärr ingen referens till den gamla förstärkaren, kanske har jag drömt alltihop!

[obbiewan]

Se första inlägget! Nu finns bild på insidan med

[obbiewan]

Jag har nu fått bekräftat att det är en AA50 av mannen som har byggt den!

Någon som har info om denna?

[PerStromgren]

Jag har nu fått bekräftat att det är en AA50 av mannen som har byggt den!

Någon som har info om denna?

Inte mycket mer än jag skrev. Jag var bekant med konstruktören när det begav sig, men kan inte påminna mig hans namn nu. Det bör ha varit 1974 eller 1975, då vi båda gick på KTH.

Modellen var populär bland studenter, pga sin hyggliga kvalitet och låga pris.

[RogerGustavsson]

Sitter FM-moduler från danska Larsholt i den. Inget slutsteg? Jo, det kanske är de små effektttransistorerna som syns uppe till höger?

[PerStromgren]

Sitter FM-moduler från danska Larsholt i den. Inget slutsteg? Jo, det kanske är de små effektttransistorerna som syns uppe till höger?

Japp.

[rolfzetterberg]

AA-50 började egentligen redan 1968 som ett bygge på KTH.Först 1972 kom den egentliga byggsatsen och den har därefter utvecklats till modell 2,2B,3 och 3B.
Med 3B är vi framme i 1975.
Din ser ut att vara en senare variant.Finns det någon beteckning på den?

[PerStromgren]

AA-50 började egentligen redan 1968 som ett bygge på KTH.Först 1972 kom den egentliga byggsatsen och den har därefter utvecklats till modell 2,2B,3 och 3B.
Med 3B är vi framme i 1975.
Din ser ut att vara en senare variant.Finns det någon beteckning på den?

Skönt att vi har dig, Rolf, så det blir ordning!

Har du namnet på konstruktören också, som fallit mig ur minnet?

[rolfzetterberg]

Han heter Göran Olsson.

[obbiewan]

Hittar ingen beteckning.. Försökte få igång den nyss, den lyser men inte mycket mer. Öppnade upp den och såg att 2 säkringar var trasiga. Var köper man glassäkringar? på kretskortet där dom satt stog det s201 är det någon form av beteckning för säkringen?

[Fjonkalicious]

Glassäkringar kan du hitta lite varstans. Har du nära till ett Kjell & Co så kanske där finns. Ibland står säkringsspecifikationen stansat på metalldelen på säkringen.

[obbiewan]

Kjell & Co får det bli då! Tack!

Fick även ett par såna här



Någon som känner igen dom då? Diskanterna är monterade i en 4 kant runt "basen"

[rolfzetterberg]

Popboxen.

[PerStromgren]

Han heter Göran Olsson.

Javisstja, tack!

[obbiewan]

Ok! tackar för info!

ang säkringarna så står det 1.25/250v på dom men kjell & co verkar inte ha såna.. och hur vet man om det är trög eller snabb?

[rolfzetterberg]

I schemat brukar det stå om det är snabb eller trög säkring och så gör det också här(detta är tyvärr allt jag har i schemaväg):

[obbiewan]

I schemat brukar det stå om det är snabb eller trög säkring och så gör det också här(detta är tyvärr allt jag har i schemaväg):

Det står S201 på platsen där säkringarna sitter så jag tror efter att ha sett ditt schema att det är snabb jag ska ha..

Vore nice att få igång skrället..

[dalkarl]

Nog har väl Kjell & Co säkringar:

http://www.kjell.com/sortiment/el/elekt ... ssakringar

[obbiewan]

Nog har väl Kjell & Co säkringar:

http://www.kjell.com/sortiment/el/elekt ... ssakringar

missade visa flera knappen.....

[dalkarl]

Nog har väl Kjell & Co säkringar:

http://www.kjell.com/sortiment/el/elekt ... ssakringar

missade visa flera knappen.....

Du är nog inte ensam om det
Det är rätt irriterande att man inte får upp alla artiklar på en gång, utan ska behöve trycka på nån j---a "visa fler-knapp"

[tvett]

Jag föreslår ett namnbyte på tråden!

[phon]

Ser att jag har en kopia med info om AA50 3B, alltså den senaste. Tror jag byggde ihop en sån till någon då, känner igen den alldeles för väl.

Byggbeskrivning & Handledning står det på framsidan, men det liknar mer en funktionsbeskrivning.
Där finns en del mätningar från Musikrevyn och Ljudtekniska Sällskapet, utfört av Gerhard Elger.
Det finns också tekniska data, schema och komponentförteckning, samt några moddar.

Dessutom finns schema och beskrivning på en "Antibumptillsats", alltså en mjukstart, som gör att du slipper ploppen i högtalarna när du slår på maskinen.

Skrik till om det känns som om du behöver nåt av infon för att få igång den.

[tvett]

Här ska byggas antibump!
Det är inget fel att uppgradera, så länge det görs med moderna material och man tydligt kan se vad som är gjort. Eller gällde det engelska herrgårdar och slott?

[obbiewan]

Ser att jag har en kopia med info om AA50 3B, alltså den senaste. Tror jag byggde ihop en sån till någon då, känner igen den alldeles för väl.

Byggbeskrivning & Handledning står det på framsidan, men det liknar mer en funktionsbeskrivning.
Där finns en del mätningar från Musikrevyn och Ljudtekniska Sällskapet, utfört av Gerhard Elger.
Det finns också tekniska data, schema och komponentförteckning, samt några moddar.

Dessutom finns schema och beskrivning på en "Antibumptillsats", alltså en mjukstart, som gör att du slipper ploppen i högtalarna när du slår på maskinen.

Skrik till om det känns som om du behöver nåt av infon för att få igång den.

Jag hör av mig imorgon när jag har varit på Kjelle..

[obbiewan]

Hej!
jag bytte säkringar och situationen gick från inget ljud till ett högljutt lågfrekvent brummande, som efter en halvminut ökade i frekvens tills jag fick lite panik och slog av den..

Någon som har ideér om vad det kan vara?

[chapp]

Hmmmm. Låter som om det vore en eller flera sluttransistorer som det är kortis i. Går enkelt att mäta på dom vad jag kan se. En vanlig multimeter med pipsummer i som indikerar kortslutning är användbart här. Alltså de transistorer som sitter på kylplåten. Mät mellan alla tre benen.

[go_fast]

MINSANN!!

Jag är Göran Olsson, som konstruerade AA-50. Brukar med kanske några års mellanrum googla på "AA-50" och se vad jag hitta, och nu dök det upp en tråd, dessutom pinfärsk!

DOCK: Det som visas på bilderna är förvisso en AA-50, men inte ur mitt bo, utan en piratkopia!!!

Ytterst noggrant efterapad, men några detaljer avslöjar tjuveriet:
* AA-50-logo saknas på frontpanel och kretskort
* Typsnittet på frontpanelen Helvetica i stället för Futura (se "a")
* Rattar av annan typ
* Bottenplattan ej svarteloxerad
* Komponenttrycket har rektanglar vid motstånd och kondingar, mm
* Komponenter av fabrikat som jag aldrig använde
...och några till.

Vad ska jag säga? "Plagiat är den artigaste komplimangen"? Njäe...

Vad det troligast handlar om är det som gjordes på Ericssons fabrik vid Telefonplan, och som jag hört om tidigare. Här använde man fabrikens resurser. Man stal helt enkelt komponenter ur förråden, använde interna resurser för kretskortstillverkning och plåtbearbetning osv. Man fick nog därigenom hygglig ekonomi på denna verksamhet, men den vore säkerligen saklig grund för avskedande om avslöjad. Annars är det ju mycket arbete, även med att kopiera rätt av, så de sorgliga stackarna fick nog kämpa.

Vore intressant att höra mera om detta, om det går att spåra ursprunget, hur många som gjordes, osv.
Svara om så önskas privat till mig: olsson@kth.se

Men räkna inte med min hjälp med felsökning, där hänvisar jag till piraterna!

Allt numera preskriberat, och AA-50:s teknologiska och praktiska livslängd passerad några gånger om. (Men jag har själv 4 ex som hålls vid liv.)


Göran

[PerStromgren]

Välkommen till faktiskt, Göran!

Varför inte hänga här litet och diskutera förstärkare? Vi gillar folk som kan saker!

Eller har du ett annat - bättre - liv nuförtiden?

Det var jag som tycke mig känna igen din skapelse, men trodde att den fanns i kitform där man skulle ta fram egen låda. Men det var pirattillverkning, alltså. Där ser man!

[Fontana]

Jag har faktiskt kvar reklambladet för AA-50, typ 3.

Jag skannade just in det och hade tänkt lägga upp det här, men har ingen server att lägga bilden på. Får kanske återkomma om det.

Jag tror att jag också har originalbeskrivningen till de hembyggda "Carlssonhögtalarna" i källaren. Den borde man kanske pdf:a och lägga upp någonstans?

(Har faktiskt aldrig hört dem kallas Popboxen förut.)

[Bill50x]

Jag skannade just in det och hade tänkt lägga upp det här, men har ingen server att lägga bilden på.

Skapa ett konto på www.photobucket.com och ladda upp bilderna dit, busenkelt.

/ B

[obbiewan]

Jag gav upp att försöka laga AA-50 så nu kommer jag att försöka hitta någon som vill göra ett bättre försök än mig

[Eri]

Jag skannade just in det och hade tänkt lägga upp det här, men har ingen server att lägga bilden på.

Skapa ett konto på www.photobucket.com och ladda upp bilderna dit, busenkelt.

/ B

Originalbeskrivningen till Poppboxen finns annars på Carlsson Planet.
http://www.carlssonplanet.com/popbox.php?lang=sv&

[rampitsch]

Jag gav upp att försöka laga AA-50 så nu kommer jag att försöka hitta någon som vill göra ett bättre försök än mig

Obbiewan: du har PM

[obbiewan]

Är det någon som kan ge mig ett ungefärligt pris om man skulle sälja popboxarna? Har fått en förfrågan men vet inte hur jag ska lägga priset..

Mvh Mattias

[PerStromgren]

Är det någon som kan ge mig ett ungefärligt pris om man skulle sälja popboxarna? Har fått en förfrågan men vet inte hur jag ska lägga priset..

Mvh Mattias

Jag köpte mina för 100:- De var märkta 10:- på Myrorna, men jag tyckte att det var i lägsta laget!

Carlsson Planet ( http://www.carlssonplanet.com/popbox.php?lang=sv& ) säger:

Prisbild idag: Renoveringsexemplar brukar kosta mellan 100:- och uppemot 1000:- för perfekta byggda, kompletta men orenoverade par i ovanligt fanér. Helrenoverade par med alla diskanter bytta till Peerless CT62 borde kosta 3000-4500:- beroende på skick i övrigt.

[obbiewan]

Tackar! Då har jag en bättre uppfattning!

[bobander]

Hej!

Otroligt bra information i denna tråd - att sedan upphovsmannen ansluter med ovärderlig historik... som en saga.
Hittade två exemplar av denna raritet idag.
Efter översyn verkar det som att båda är äkta enligt den beskrivning som finns att tillgå om märkning etc. Även om rattar och logga skiljer sig åt.

För den intresserade vill jag bifoga foton på de jag har - kanske kan vara till nytta för någon.

Skall försöka få liv i dessa nu

Tack alla för era tidigare inlägg.

Mvh
Micke

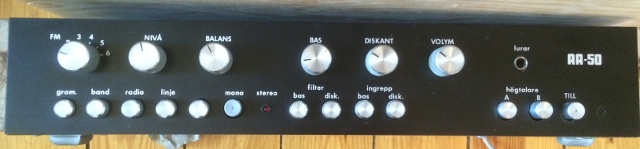

Nr1 Front

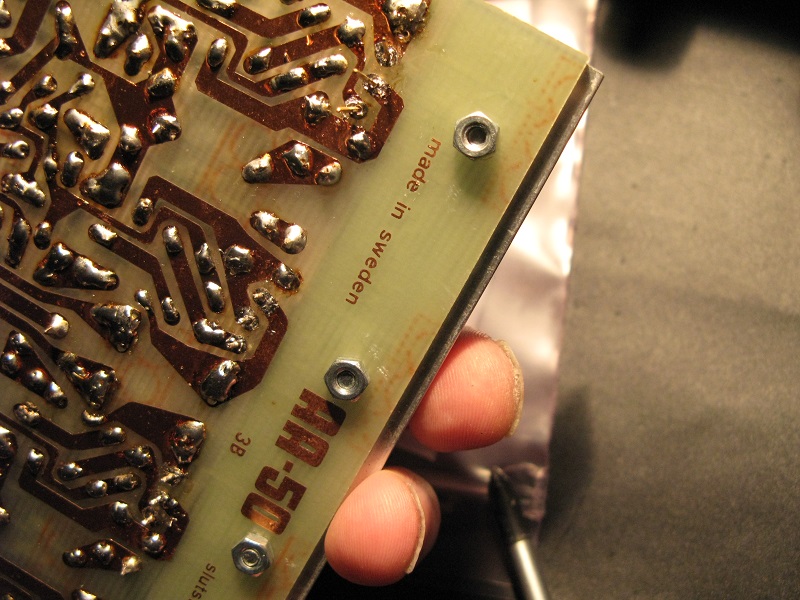

Nr1 Kretskort


Nr2 Front


Nr2 Kretskort


[JeppeW]

Jag har en AA-50 som jag räddade ur en elektroniktipp. Den har stått i källaren ett tag, men jag funderar på att renovera den. Vet faktiskt inte om den fungerar, men det är osannolikt då någon med ganska brutal hand öppnat locket och kikat in.
Hur låter en AA-50, någon som kan ge oss en recension?

Hur gick det för dig Micke, fick du liv i dina?

[PerStromgren]

Jag har en AA-50 som jag räddade ur en elektroniktipp. Den har stått i källaren ett tag, men jag funderar på att renovera den. Vet faktiskt inte om den fungerar, men det är osannolikt då någon med ganska brutal hand öppnat locket och kikat in.
Hur låter en AA-50, någon som kan ge oss en recension?

Hur gick det för dig Micke, fick du liv i dina?

Välkommen till faktiskt, Jeppe!

Det jag hörde av AA-50 på sjuttiotalet var inte så vackert, men det kan mycket väl ha berott på helt andra saker än att förstärkaren var dålig. Sparka liv i den, vetja!

[JeppeW]

Per, tack för din kommentar. Jag ska försöka få liv i den.
Har restaurerat flera 70-tals receivers den sista tiden, ja, ganska basic jobb egentligen då jag inte är särskilt kunnig på elektronik, men det har gått hyfsat. Det har imponerat på mig hur bra maskiner från 70-talet kan låta. Hur denna AA50 låter, det får vi se.. Men om inte annat är det kul för det är ju ett litet stycke svensk hifi historia.
Det är ingen som råkar ha ett kopplingsschema eller komponentförteckning?

Tillägg:
Jag har nu testkört den - massivt med skrap i pottarna, distorsion och svagt ljud, men det låter från båda kanalerna. Det finns hopp. Fin apparat, jag gillar designen. Den verkar ha justerbar ingångsnivå också, om jag fattat rätt..

[JeppeW]

Någon fortfarande här?
Jag har plockat isär den. Problemet var mycket svagt ljud och ohygglig distorsion i höger kanal. Verkar lite glappande dessutom (smäller man till den lätt så ökar ljudstyrkan något för en tiondels sekund). Så jag gjorde om alla lödningar. Bytte alla kondensatorer. Felet består dock. Har ännu inte kollat motstånd. Men jag plockade bort 4 fyra transistorerna i slutsteget, BD607 och BD608 och mätte dem. De visade sig vara ok men ha skilda hfe värden BD608 = 69 och 155, BD607 = 25 och 5. Det är de med 155 och 5 som verkar sitta i den distande kanalen.

Jag har faktiskt köpt 2 nya BD607 på ebay. De verkar ok. Planen är att byta dessa (efter att ha kollat motstånd och dioder mm runtomkring).

Vet någon som är mer kunnig än jag i förstärkarkonstruktion varför det är två olika typer av transistorer i slutsteget? BD607 och BD608. Om man tittar på alltransistors.com så är båda NPN transistorer med exakt lika specifikationer. Varför är det så? (eftersom BD607 var svårare att få tag i funderar jag på om man kan byta ut alla mot BD608..)

(Jag är en total amatör, gör detta som ett intressant läroprojekt.. Era råd uppskattas!)

[darkg]

Nej, BD608 är PNP!

[JeppeW]

Nej, BD608 är PNP!

Det är så allså! Jag misstänkte det. Då står det fel på alltransistor.com. Det förklarar saken.
Vad bra att du har sådan koll på transistorer. Är det en vanlig typ i den här applikationen?

Någon som har en åsikt om att matcha transistorer, hur långt ifrån varandra kan transistorer av samma typ vara i värden i samma slutsteg? Mitt exempel ovan är lite extremt, men mina två nya BD607 har hfe 28 och 69. De ska ju enligt plan sitta i varsin kanal..

[petersteindl]

Nej, BD608 är PNP!

Det är så allså! Jag misstänkte det. Då står det fel på alltransistor.com. Det förklarar saken.
Vad bra att du har sådan koll på transistorer. Är det en vanlig typ i den här applikationen?

Någon som har en åsikt om att matcha transistorer, hur långt ifrån varandra kan transistorer av samma typ vara i värden i samma slutsteg? Mitt exempel ovan är lite extremt, men mina två nya BD607 har hfe 28 och 69. De ska ju enligt plan sitta i varsin kanal..

På sida 1 i tråden finns schema på kopplingen med transistorer utritade.

På den tiden var transistorerna nog vanliga. Idag undrar jag.

Det är ingen lätt konstruktion att byta transistorer i mot annan modernare typ. Det kan bli känsligt för självsvängning eller för parasitsvängningar vid mycket höga frekvenser d v s över 10 MHz och upp till 150 MHz med moderna snabba och branta transistorer.

Med vänlig hälsning
Peter

[JeppeW]

Tack Peter!
Ja det fanns ju ett schema på sid 1, så bra.
Då blir det väl också lättare att mäta vissa punkter, och sedan något som jag håller på o försöka lära mig - att ställa in spänningen.

Det finns fortfarande några sådana här transistorer att köpa, så det går att ersätta dem verkar det som. Jag hade också några alternativ som jag trodde skulle fungera, möjligen BD208, BD808 eller BD810.

[petersteindl]

Det är nu man saknar Morello. Jag är för långt ifrån förstärkardimensionering för tillfället för att kunna ge riktigt bra råd. Jag har hållit på med denna typ av koppling väldigt mycket så jag vet att den är känslig.

Med vänlig hälsning
Peter

[darkg]

Radiomuseum.org har några förslag på Normally replaceable-slightly different:

http://www.radiomuseum.org/tubes/tube_bd607.html
http://www.radiomuseum.org/tubes/tube_bd608.html

[PerStromgren]

Radiomuseum.org har några förslag på Normally replaceable-slightly different:

http://www.radiomuseum.org/tubes/tube_bd607.html
http://www.radiomuseum.org/tubes/tube_bd608.html

Intressanta adresser till de sidorna!

[JeppeW]

Jag fick ersättningstransistorer. Bytte bara en, då de andra verkade ok. Nu låter båda kanalerna likadant, men de låter inte bra, det är distorsion. Innan bytet lät ena kanalen rätt ok och den andra förfärligt distat och väldigt lågt. Nu låter båda ok i styrka men distat.
Jag har ingen servicemanual och inget schema och vet inte vad jag ska göra härnäst. Med mina begränsade kunskaper i elektronik är jag benägen att ge upp nu. Jag har bytt alla kondensatorer i den mot nya av mycket hög kvalitet. Jag har gjort om nästan alla lödpunkter. Men nu är det stopp. Om någon vill ta över så skänker jag bort den

[Lasse-]

Hej finns det någon trimpot eller flera trimpotar för inställning av tomgångsström bias av slutstegstransistorerna
eller det kan vara så att dom jobbar olinjärt typ klass .c ?finns det några effektmotstånd där man kan
mäta spänningsfallet över och räkna fram tomgångsströmmen genom sluttrissorna !

mvh Lasse-

[petersteindl]

Hej finns det någon trimpot eller flera trimpotar för inställning av tomgångsström bias av slutstegstransistorerna
eller det kan vara så att dom jobbar olinjärt typ klass .c ?finns det några effektmotstånd där man kan
mäta spänningsfallet över och räkna fram tomgångsströmmen genom sluttrissorna !

mvh Lasse-

Schemat finns i inlägg på föregående sida i tråden.

[JeppeW]

Vad roligt att ni är med mig i mitt restaurationsförsök!

Det finns två trimpotar på "förstärkarkortet", vad var det nu det stod på kortet bredvid - "tomgångsström", kan det ha varit? (har inte tillgång till den just nu)
Jag försökte mäta det jag tror man kallar DC offset, på högtalar utgångarna. Den var ca -50 mV på båda, men det fluktuerade en del mellan 35-50 mV. Osäkert om dessa potar påverkade mätvärdet för DC offset, jag kunde inte se någon direkt påverkan. Ville mäta spänningsfall över motstånd, som du sa Lasse, men jag är osäker på vilka i schemat de är.. Kanske ni som är bättre på att läsa scheman än jag utröna det?

I min sitter transistorerna BD608 och BD607. Jag kan bara se BD607 i schemat. Förmodligen är BD608 en annan variant i schemat.

Jag tycker det är konstigt att båda kanalerna distar nu. Först fungerade den ena (innan transistorbyte), nu är båda dåliga även om de nu låter likvärdigt i styrka. Det enda jag gjorde denna gång var att byta transistor (och alla effekttransistorer plockades bort, mättes och sattes tillbaka). Att det distar på båda kanalerna lika mycket, är inte det ett tecken på att båda kanalerna påverkas likvärdigt, alltså det är inte fel på en transistor i en kanal, utan sannolikt om det är tomgångsströmmen så är den lika felinställd på båda eller så är det något annat som påverkar båda kanalerna och då inte något i respektive kanal utan något annat som kraftförsörjningen?

[Lasse-]

Hej det ser ut som det finns flera utsatta mätpunker på kretsschemat och om man ska mäta spänningsfallet
över diodsträckorna i en transistor så är det bra om man har ett par mindre klämmor att klämma över led-
ningarna för att lyckas med att inte göra kortis på någon annan komponent ifall man slinter iväg med en test-
Pinne och när det gäller motstånd så är det nog bra att kunna färgkoderna på motstånd och att läsa
färgringarna ifrån rätt håll .

Sissta ringen brukar vara tolleransen på motståndet om man läser ifrån rätt håll.

[petersteindl]

Vad roligt att ni är med mig i mitt restaurationsförsök!

Det finns två trimpotar på "förstärkarkortet", vad var det nu det stod på kortet bredvid - "tomgångsström", kan det ha varit? (har inte tillgång till den just nu)
Jag försökte mäta det jag tror man kallar DC offset, på högtalar utgångarna. Den var ca -50 mV på båda, men det fluktuerade en del mellan 35-50 mV. Osäkert om dessa potar påverkade mätvärdet för DC offset, jag kunde inte se någon direkt påverkan. Ville mäta spänningsfall över motstånd, som du sa Lasse, men jag är osäker på vilka i schemat de är.. Kanske ni som är bättre på att läsa scheman än jag utröna det?

I min sitter transistorerna BD608 och BD607. Jag kan bara se BD607 i schemat. Förmodligen är BD608 en annan variant i schemat.

Jag tycker det är konstigt att båda kanalerna distar nu. Först fungerade den ena (innan transistorbyte), nu är båda dåliga även om de nu låter likvärdigt i styrka. Det enda jag gjorde denna gång var att byta transistor (och alla effekttransistorer plockades bort, mättes och sattes tillbaka). Att det distar på båda kanalerna lika mycket, är inte det ett tecken på att båda kanalerna påverkas likvärdigt, alltså det är inte fel på en transistor i en kanal, utan sannolikt om det är tomgångsströmmen så är den lika felinställd på båda eller så är det något annat som påverkar båda kanalerna och då inte något i respektive kanal utan något annat som kraftförsörjningen?

BD608 finns i schemat. Det är transistor T212 och är en PNP. BD607 är transistor T213 och är en NPN. Det är ett komplementärt par. Tomgångsströmmen genom respektive sluttransistor mäts över R220 respektive över R221.

Med vänlig hälsning
Peter

[Lasse-]

Jo jag tror att det är dom två röda motstånden som är långa som sitter mellan sluttransistorerna på kortet.


mvh Lasse

[JeppeW]

Åter tack för ert engagemang i detta lilla projekt. Jag tror att det kan vara till gagn inte bara för mig, utan för andra också som liksom jag är amatörer men vill lära sig mer om analog elektronik och har en passion för vintage hifi. Jag har lärt mig mycket genom att läsa i olika forum om andra som haft problem med en apparat och det är väldigt lärorikt att följa diskussionen med felsökning och förslag för att få liv i apparaten. Hoppas någon annan också får nytta av detta, det behöver ju inte vara en AA-50 utan mycket av det vi gör är ju applicerbart på andra apparater. Jag försöker själv samtidigt få liv i en Beomaster 1000, vilket har visat sig extremt problematiskt, men jag har inte givit upp än. Om någon är intresserad så finns tråden på Beoworld (restoring a Beomaster 1000).

Hur som helst, idag tog jag mig an att mäta enligt era förslag. Här ser ni mina resultat. Jag har ringat in i grönt de områden som jag tror är problematiska. Det var så idag att vänster kanal fungerar och låter rätt bra men höger har fortfarande problem med distorsion. Spänningen över de inringade motstånden verkar alldeles för låg, ett av dem visar nästan på 0. Det är klart, jag hade lite svårt att få bra kontakt på de små ytorna, men jag rengjorde lite med IPA och gjorde mitt bästa, jag tror det stämmer. Hade inga små fina krokodilklämmor (sådana ska införskaffas) men jag lyckades utan att kortsluta något ändå.
Frågan är om detta ev fel ligger i just detta motstånd R219 och R218 eller om det bara är ett symtom för något knas innan eller efter..?

Den som har lust att komma med klok kommentar välkomnas varmt att göra det!

[Lasse-]

Hej jag är inte säker på funktionen på trimpotentiometern P201 men jag tycker det ser ut som man
kan ballansera ström och spänning till basen på sluttransistorerna beroende på hur man ställer
trimpotentiometern .Är det så eller har jag fel ?

mvh Lasse-

[Svempa]

P201 justerar tomgångsströmmen i sluttransistorerna. Egentligen ställer den förspänningen till T210 och T211 som i sin tur styr T212 och T213. Av dina uppmätta spänningar att döma så är det något galet på högra kanalen. Trots att spänningen mellan kollektor och emitter på T207 är högre på högra kanalen så blir det ingen drivspänning alls till sluttransistorerna.

[JeppeW]

Tack igen för era råd.
Jag tittade på detta igen igår, men kunde inte lokalisera något fel. Måste gå in lite grundligare dock. Förmodligen kolla motstånd, alltså löda bort dem o mäta: R212, 218, 213, 214, 215, 216, 217 och 219.
Kanske kan det också vara fel på en av transistorerna T210, 211, 208 eller 209?

En Luxor 3082 (himla fin apparat förresten) som jag köpte häromdagen betedde sig på liknande sätt, alltså symptomen var liknande. Men där rengjorde jag source väljaren, till vilken jag lokaliserat glappet, jättegrundligt med IPA och typ DeOxit, sedan fungerar den perfekt. Men i det här fallet med AA-50'n borde felet vara något annat efter som just de uppmätta spänningarna ser ut som dom gör, som Svempa sa, det finns ingen drivspänning till sluttransistorerna.

[phon]

En Luxor 3082 (himla fin apparat förresten) som jag köpte häromdagen ...

Jepp, väldigt trevlig tycker jag. En sån* har jag som mätförstärkare när jag mäter högtalare.




*något upphottad

[petersteindl]

Det finns en äldre gentleman som bl.a. servar Revox och har gjort så i flera hundra år.

Undrar om inte han kan serva denna förstärkare också? Prova.

https://www.hitta.se/schuberts+bandspelarservice/tullinge/zWZ_5nnnnO

Med vänlig hälsning
Peter

[JeppeW]

phon, jag läste om 3082 på några andra forum, det var någon som talade om en upphottad 3082, det var kanske du? De posterna inspirerade mig att köpa en själv. Och jag tycker det är så kul med Skandinavisk vintage hifi och det var dags att skaffa en Luxor.
Hur har du hottat upp din? Kanske fel forum för denna fråga..
Jag funderar nu på att "recappa" min nya 3082. I och för sig fungerar den, men den är ju från 1977 och jag vet inte hur den lät i original, elektrolyterna börjar ju bli till åren. Den låter riktigt bra nu, men inte lika bra som min recappade Tandberg Huldra 10, min juvel. Den är skarpare, framförallt i diskanten, men den har också rätt mycket djup. Funderar på att byta alla elektrolyter till audio grade varianter. Har redan gjort en lista på mouser faktiskt som jag inte beställt än.

Peter, tack för ditt råd. Jag har faktiskt varit i kontakt med Schubert för många år sedan. En trevlig man. Han reparerade en Tandberg TR-1000 åt mig har jag för mig. Den har jag tyvärr inte kvar. Jag har hållit på med vintage audio rätt länge men aldrig vågat mig på att mecka själv, jag är ju helt oskolad och en total amatör. Men för eller senare misstänkte jag att jag inte skulle kunna hålla mig ifrån att försöka själv, och nu är jag där.. Så jag vill gärna försöka laga denna AA-50 själv, inte för att jag behöver den, jag har redan flera andra vintage anläggningar, utan för att se om jag kan.. Det vore så kul om jag kunde få liv i den själv. Med er hjälp såklart!

[Hetlund]

Ja, åren går ...

Nu blir jag äntligen färdig till att lägga upp reklambladet/info om AA50.

Originalet är faktiskt så här dåligt, dåligt tryck på dåligt papper. Och inte blir det bättre av att scannern lyser igenom baksidan också.

Texten, med lite beskrivning och tekniska data går i alla fall att läsa.

[PerStromgren]

Jag justerade litet i Gimp och tyckte det blev en aning bättre.

[Lomax]

Mitt försök:



Synd att de inte är högre upplösning - hade gått att få mycket bättre resultat.
