Luxor 9391 Professional - återträffen

[Falkis]

KarlXII-bild:



Jag har hamnat i något slags nostalgiskt skimmer och ropat hem lite folkhems-hifi från Tradera... Jag sökte på forumet och blev väldigt bedrövad över hur väldigt exalterad jag blev över saker förr i tiden... Men i alla fall. Jag ägde en sån här för några år sedan, här är bilder på den, tagna 2007:









Den bytte jag bort mot en Shure SM-57 (mikrofon) i nådens år 2009... Jag ångrade mig rätt så fort, då Micro Seiki Solid 1, som jag köpte istället, inte var särskilt trevlig på något sätt utom det estetiska då... Den gick dessutom i fel fart, då remmen var felaktig trots att jag beställt en rem TILL den spelaren... Mitt första rembekymmer tog sin början med den.

Luxor 9391 är remdriven med DC-motor, så det går att justera både utanpå och inuti, vad farten anbelangar.



Det som saknas på den nya är denna matta. Det ligger en rätt så trist matta på den, som är för stor för tallriken... Om någon råkar ha en över är jag den första att ställa mig i kö.

Kommer lite bilder på den "nya" i början på nästa vecka, eller kanske till helgen - Schenker reser sällan flera ljusår i taget, som ni vet.

Falkis

[AlNiCo]

Men betydligt intressantare (för mig) - vad använder du för förstärkare till den? Tillhörande Luxor 7082? Eller receivern 5082? Jag kommer nog aldrig att sluta tjata om dessa modeller...

[Falkis]

Den med posten kommande Luxor 9391 är den enda luxorprylen jag kommer ha. Jag vet inte riktigt vad jag ska göra med den, men om jag får den att gå som den ska och dessutom hittar mattan till den någonstans, på nätet, så kommer jag ha den kopplad till ett riaa i datorrummet för att använda som datorgrammofon vid rippning och lyssning i datormonitorerna.

[Falkis]

Bilder från Tradera. Ganska bra skick verkar den vara i. Men det är fel matta, som angivet tidigare. Jag tycker det ser mindre fint ut.

[Falkis]

Sorterad i Borås...

[Falkis]

Synd att det är 130+ mil till Luleå, därifrån. Bara.

[GrosvenorAudio]

Sorterad i Borås...

vet den där känslan när man väntar på ett paket...

[Falkis]

Ja, den är aningen oslagbar...

[Falkis]

[GrosvenorAudio]

jag är snart i samma sits som du. Har nämligen precis köpt en Luxor 7100 receiver och får börja räkna "paketdagar" på måndag

[Falkis]

Men oj! Kul för dig! Vill du lägga in lite annonsbilder från ditt köp här, så gör det! Är den utan skivspelare och bandare?

[GrosvenorAudio]

Men oj! Kul för dig! Vill du lägga in lite annonsbilder från ditt köp här, så gör det! Är den utan skivspelare och bandare?

jo den är utan skivspelare o kassettdel. En av säljarens bilder här under :

[Falkis]

Så djäkla nice, alltså...

[GrosvenorAudio]

Så djäkla nice, alltså...

tack, jo visst ser den läcker ut hoppas bara den hittar fram till mig också

[Falkis]

När man ser detta så blir man ju glad!



Jaa... Glad i hågen skulle jag gå in på kiosken idag, men jag gick på en nit. Det blev ett fiasko av saken. Någon hos Schenker hade klistrat fel lappar på paketet... Så det var någon slags barnvagn som hade mitt namn på. De hade kommit på det alldeles själva och sa till mig, när jag frågade, att jag skulle få ett nytt mail av Schenker när jag skulle hämta ut det riktiga paketet... Låter konstigt och jag tror inte riktigt på det. Men jag ska kolla upp det imorgon, jag ringer då till kiosken...

Trist...

[GrosvenorAudio]

När man ser detta så blir man ju glad!



Jaa... Glad i hågen skulle jag gå in på kiosken idag, men jag gick på en nit. Det blev ett fiasko av saken. Någon hos Schenker hade klistrat fel lappar på paketet... Så det var någon slags barnvagn som hade mitt namn på. De hade kommit på det alldeles själva och sa till mig, när jag frågade, att jag skulle få ett nytt mail av Schenker när jag skulle hämta ut det riktiga paketet... Låter konstigt och jag tror inte riktigt på det. Men jag ska kolla upp det imorgon, jag ringer då till kiosken...

Trist...

oo nej! en barnvagn...jösses men hoppas det reder upp sig o du får hämta ut ditt riktiga paket snart.

[Cicaro]

Surt.

Frågan är om det är högre makter som vill att allt med luxor verkligen ska resultera i barn, ni har väl sett luxorparts?

http://www.kjell.com/Sok?query=luxorparts

[Falkis]

Ringde kiosken idag. Hon trodde att paketet kommer onsdag eller torsdag. Tjejerna jag talade med igår på kiosken sa att det tar En dag. Men då hade paketet gått iväg tillbaka till sortering imorse, så då tar det väl automatiskt en dag till... skit också.

[Falkis]

Snabbast någonsin - Borås/Spånga?

Det finns en rätt bra möjlighet att jag kan hämta det imorgon... Enligt Linnéa på kiosken!

[Falkis]

Kanske den konstigaste följapaketet-listan jag varit med om! :O



Mellan Borås och Spånga är det enligt min tummepek-mätning cirka 40 mil... Det avverkar de på fem minuter!

Nå, paketet har inte lämnat Luleå sedan 15-02-02. Men listan är ändå rätt kul, och det enda jag har att bjuda på för tillfället!

[Cicaro]

Hoppas det kommer innan helgen!

[Falkis]

Ja, det hoppas jag också!

[GrosvenorAudio]

funderar om man blir mera fäst vid en pryl när den till slut anländer efter sådant strul

[Falkis]

Ska strax åka och hämta den! Om DB Schenker fungerar nu, vilket vore rätt trevligt om så vore...

[Cicaro]

Håller tummarna!

[Falkis]

Okej. då.

Säljaren hade plockat av den cirka 1,5 kg tunga skivtallriken och lagt den ovanpå locket. Locket var i tusen bitar, kan man lugnt säga. Förutom att emballaget bestod av en massa punkterade luftpåsar så har det även blivit synnerligen styvmoderligt behandlat. Någon gång under resans gång har den fått en djävla smäll, helt enkelt. Den bakre delen av armen med plats för tonarmen var nedbruten, dock så gick det lätt och utan större missöden att bara bryta tillbaka den försiktigt. Denna "djävla smäll", har punkterat en kondensator, kanske något mer, på nätdelen så den var det inget liv i. Kretskortet med inställningar för pitch (inte de större yttre reglagen utan de inre, trimpotarna), var sönder och satt och dinglade på skruven som det är fästat med. Limmade sedan ihop det med superlim då inga banor hade påverkats av knäcken...

Jag har någonstans i huvudet att nätdelen ger 9 volt DC så jag plockade av kontakten till kabeln mellan nätdel/grammofon försiktigt (allt går att återställa om jag lyckas fixa nätdelen) och kopplade in en adapter and... you see; it's aliiive!

Förutom att jag fick skruva åt alla skruvar som fanns i den, så var det totalt fel drivrem monterad. Den satt och flexade likadant som drivremmen på en oljemaskin (såg en dokumentär från Indien där de gjorde rosenolja med synnerligen ålderdomlig utrustning) och tallriken gick som ganska åt Hälsingland fel.

Nu behöver jag bara ett pickuphus till en Ortofon FF15EOMk2 och en rem. Samt en originalmatta. Jag vet inte vad frakten kostade, men jag betalade prick 300 inklusive frakt, och när jag limmat fast strömbrytarens lilla plastknapp och har facit i hand så var det nog värt det. Om man räknar bort frakten har jag väl betalat omkring 150 kr, vilket är helt okej!

[GrosvenorAudio]

men vad roligt att du fick den hem till slut!! även om paketet kunde ha behandlats mera varsamt men så är det ju aldrig att de är speciellt försiktiga de som fraktar gods.

[Falkis]

men vad roligt att du fick den hem till slut!! även om paketet kunde ha behandlats mera varsamt men så är det ju aldrig att de är speciellt försiktiga de som fraktar gods.

https://www.youtube.com/watch?v=9qnffPuZCMw

Nu var det ju rätt klantigt packat, men så där ser det säkert ut i allmänhet bland de som kör ut paket...

[Cicaro]

Skicka en skadanmälan/reklamation till schenker! När jag köpte en skivspelare som dök upp med krossat plexi etc. För några år sedan så Ersatte de både frakt och slutbudet på Tradera

[Falkis]

Jag undrar om det där lilla kretskortet tycker det är nog vettig ström* från min AC/DC-adapter som skickar 9 volt in i det... Ska plocka ur nätdelen och fota, så får ni säga om ni tror att det räcker med att byta kondensatorn. Vill ju ha original!

Edit:



* så att den håller farten korrekt, alltså, det lilla kretskortet med komponenter är väl någon form av reglering av hastigheten?

[Falkis]

Har beepat kondensatorn som är lika trasig som en elefanterad glasbank. Ska skaffa en ny sådan. 470/16v står det på den. Är det extra viktigt med närliggande värde i ett nätaggregat? Nätdel, eller vad som nu är rätt namn på prylen.

[MiaM]

De vanligaste kondingarna idag har båda benen ut på samma kortsida (=radiell) - men det finns även sådana som på din bild (=axiell).

I ditt fall så går nog i stort sett vad som helst. 470 = kapacitansen bör vara just 470µF. 16v = hur mycket spänning den tål. Större värde fungerar lika bra men kan kosta mer och framförallt kan kondingen bli klumpigare.

Men - du kan inte "bleepa" en kondensator med en vanlig ohm-mätare. En fungerande kondensator ger i bästa fall lite utslag på mätaren ett kort ögonblick när du lägger pinnarna mot kondingen. Om du växlar plats på pinnarna så ger mätaren lite utslag ett ögonblick igen och sen visar den avbrott.

Fast din konding såg ju mosad ut så det är ju bara att byta.

P.S. nätaggregatet bör "fungera" utan kondingen men då ger det för klen spänning och enormt mycket brum. Du borde alltså kunna provköra utan kondingen och se att du får nån likspänning ut och se att säkringar inte går sönder. Om det inte funkar så är det nog dumt att bara beställa en konding - att byta den lär inte hjälpa.

[rolfzetterberg]

Jag skulle inte provköra utan kondensator eftersom styrkortet som driver motorn kan vara ett yttre med några transistorer eller ett som är inbyggt i motorn.Vet inte vilket utförande kortet har i just den här,men normalt ska man aldrig mata in AC på ett styrkorts +.
Originalnätdelen går säkert att laga om inte transformatorn stuckit,förstås,men det är mindre troligt då den verkar klart överdimensionerad på gammalt Luxorvis.
Troligen är det dioderna(4st 1N4148)eller den omtalade kondingen som utgått.Dioderna går att mäta med multimeter men kondingen byter man bara.Vad som helst 470-1000uF går bra.T.o.m en från skrotlådan duger säkert några år.

Har kollat i några Luxormanualer,men konstigt nog står där ingenting om vilken DC man ska få ut från nätdelen...

[Cicaro]

Bortklippt text...
I ditt fall så går nog i stort sett vad som helst. 470 = kapacitansen bör vara just 470µF. 16v = hur mycket spänning den tål. Större värde fungerar lika bra men kan kosta mer och framförallt kan kondingen bli klumpigare.
..Bortklippt text...

Jo större spännignstålighet = klumpigare elektrolyt. MEN dagens moderna lyter är mycket mindre så du måste nog upp på en 100 V innan de är lika stora som originalet

[Falkis]

Fick mail från Svalander. Remmen är skickad. Kommer nog att få den på måndag!

KAN jag använda en 3300/25v-konding? har en ny sådan?

[Falkis]

Men - du kan inte "bleepa" en kondensator med en vanlig ohm-mätare. En fungerande kondensator ger i bästa fall lite utslag på mätaren ett kort ögonblick när du lägger pinnarna mot kondingen. Om du växlar plats på pinnarna så ger mätaren lite utslag ett ögonblick igen och sen visar den avbrott.

Ja, men jag menar något ditåt! Att multimetern reagerar och visar att det är någon form av genomförsel genom den. Så är inte fallet med denna konding... Den är lika död som en nedfrusen mört på en träig brygga vid en öde stuga i Klöverträsk!

[Stefanw]

Hej falkis
Ja har en sån konding hemma om du behöver....och jag kan kolla den gamla först om du vill.
Du får en ny av mig om du vill.

PM:à så får du mitt tfn nummer.

Mvh/Stefan

[Cicaro]

3300 skulle jag inte vilja byta till utan någon typ av strömbegränsare i nätsteget (det är såpass mycket mer att man riskerar att knäcka transformator, likriktare m.m. pga strömrusningen).

Jag har först nu bemödat mig att vända mig om till sortimentskåpet, bor du i närheten av Åkersberga så kan jag ge samma erbjudande som stefan, skicka ett PM så kan du komma förbi och hämta en ny 470uF/25V hade visst tre st. nya liggandes bland reservdelar (visserligen ingen audiograde men det är ju i ett nätsteg vi pratar). Tar du med den gamla kan vi kontrollmäta den för ESR

[AlNiCo]

Ja, 3300 µF är ingen fara.

3300 µF med under 16 V är extremt lite energi. I princip allt klarar det utan "strömbegränsning". Du skulle kunna sätta 10,000 µF där utan problem.

[Falkis]

Ni är snälla, tack!

Jag var i kontakt med Stig Carlsson på Ecotec tidigare i veckan... Frågade om rem och konding. Fick svar igår. Han hade ingen rem men han skulle skicka 4 st kondensatorer av nämnda sort. Fick mail av herr Svalander igår. Han har postat 149 mm-remmen under fredagen och jag borde ha den på måndag eller tisdag. Svalander är alltid pilsnabb med leverans!

Hursomhelst så bor jag i Luleå, så det är cirka 110 mil till Åkersberga! Stefanw, bor nog lite närmare - men jag känner att det är min plikt att använda Stig the Luxor Man's kondingar i detta fall...

Vad ville han då ha för 4 st 470/16? 17 kr inklusive frakt! Han är både snäll och trevlig samt väldigt ordentlig och noggrann när han skickar beställningarna.

[Cicaro]

Ni är snälla, tack!

Jag var i kontakt med Stig Carlsson på Ecotec tidigare i veckan... Frågade om rem och konding. Fick svar igår. Han hade ingen rem men han skulle skicka 4 st kondensatorer av nämnda sort. Fick mail av herr Svalander igår. Han har postat 149 mm-remmen under fredagen och jag borde ha den på måndag eller tisdag. Svalander är alltid pilsnabb med leverans!

Hursomhelst så bor jag i Luleå, så det är cirka 110 mil till Åkersberga! Stefanw, bor nog lite närmare - men jag känner att det är min plikt att använda Stig the Luxor Man's kondingar i detta fall...

Vad ville han då ha för 4 st 470/16? 17 kr inklusive frakt! Han är både snäll och trevlig samt väldigt ordentlig och noggrann när han skickar beställningarna.

Jo Stig Carlsson är bra att ha att göra med Enda är att han säljer NOS-kondingar så ibland är de inte bättre än de som redan sitter i Men han brukar mäta upp innan han skickar så de fungerar vid leverans

[Falkis]

Låg inte nyss nämnda hifi-firma i Åkersberga, eller? (Menar Svalander!).

Äsch, jag får väl pröjsa frakt till dig eller Stefanw om det mot förmodan inte fungerar, kan tyvärr inte ta emot folk här just nu. Ska flytta snart och då blir det möjligen ändring på saken... Just nu ryms endast jag själv i detta 12 kvm rum jag disponerar hos modren.

[Cicaro]

Låg inte nyss nämnda hifi-firma i Åkersberga, eller? (Menar Svalander!).

Äsch, jag får väl pröjsa frakt till dig eller Stefanw om det mot förmodan inte fungerar, kan tyvärr inte ta emot folk här just nu. Ska flytta snart och då blir det möjligen ändring på saken... Just nu ryms endast jag själv i detta 12 kvm rum jag disponerar hos modren.

Så kan det vara..

Hm mjo jag har för mig att de har postadress till åkersberga, men deras lager ligger någon helt annanstans så här kan man inte nå dem ens om man ville.

[Falkis]

Ja, 3300 µF är ingen fara.

3300 µF med under 16 V är extremt lite energi. I princip allt klarar det utan "strömbegränsning". Du skulle kunna sätta 10,000 µF där utan problem.

Kan det inte bli för svag ström till motorn då?

Bytte kondingar i en klockradio en gång, bara för att prova, och det var säkert fyrdubbla värdet och jag fick inte ut någon volym nästan alls då...

Tänker att motorn blir för svag eller liknande? Får för lite ström?

[Cicaro]

Ja, 3300 µF är ingen fara.

3300 µF med under 16 V är extremt lite energi. I princip allt klarar det utan "strömbegränsning". Du skulle kunna sätta 10,000 µF där utan problem.

Kan det inte bli för svag ström till motorn då?

Bytte kondingar i en klockradio en gång, bara för att prova, och det var säkert fyrdubbla värdet och jag fick inte ut någon volym nästan alls då...

Tänker att motorn blir för svag eller liknande? Får för lite ström?

Nja, alltså tänk kondingar som ett uppladdningsbart batteri när de sitter i nätsteg. (Sitter de i signalvägen så är det till för att filtrera signaler). I teorin desto större uF desto mer elektricitet kan de lagra och spänningen blir därmed jämnare ut.

Problemet med att höja nätkondingar för mycket är i själva uppstarten av apparaten. Med siffror tagna ur luften (orkar inte räkna just nu) så om ett nätsteg med 470uF skulle dra 0,5A i uppstartström när "batteriet ska laddas" skulle en med 10 000 uF kanske dra 10A vid uppstarten och "batteriet ska laddas". Om då inte likriktare och transformator är dimensionerade för dessa strömmar så kommer de att knäckas (brinna upp) i värsta fall, eller i bästa fall går säkringen.

Ska man öka kapacitansen i ett nätsteg behöver man känna till vad det som sitter före elektrolyten klarar. Jag vet inte hur luxorn är eftersom jag inte testat transformatorn (vilket är det dyra/svåra att ersätta som sitter före) här har antagligen rolfzetterberg redan testat och vet att luxorn har överdimensionerade transformatorer (och därmed uppskattar han att den klarar upp till 1000uF). Vill man öka uF så startströmmen är högre än vad transformator, strömbrytare, likriktare etc klarar måste man bygga en strömbegränsare som begränsar strömmen under uppstarten så att inte delarna tar stryk.

Jag ökade i min Sansui AU-555 där jag visste att transformator och likriktare tålde ungefär det dubbla, haken var att jag INTE hade kollat strömbrytaren så nu fastnar den ibland i påslaget läge. (Går visserligen att laga den dagen den brakar helt eftersom man då får ta isär brytaren, göra rent den och sedan montera en avkopplingskonding över den för att minska stryken som den måste ta.

[Falkis]

Tack, du skriver mycket intressant och pedagogiskt!

Så det är det som sitter monterat INNAN kondingen som får mer ström? Får också styrkortet och motorn mer ström i starten? I såna fall, kan man tweeka med 1000uF och få motorn att starta lite kraftigare/fortare?

Detta är ju rena informativa guldgruvan!

[Cicaro]

Tack, du skriver mycket intressant och pedagogiskt!

Så det är det som sitter monterat INNAN kondingen som får mer ström? Får också styrkortet och motorn mer ström i starten? I såna fall, kan man tweeka med 1000uF och få motorn att starta lite kraftigare/fortare?

Detta är ju rena informativa guldgruvan!

I uppstarten drar kondingen mer ström medan den laddar upp. Efter är det precis som innan (efter starten och efter kodningen), den enda efter är att eftersom kondingen laddar upp den spänning du skickar på den (ex 12V) så kommer den fortfarande leverera 12V en liten stund även om det är rippel i spänningen så den under en stund får 0V, dvs du får en jämnare spänning ut. en större konding har mer möjlighet att "lagra" spänning så att ripplet blir mindre.

Snor en bild från nätet.



Även om spänningen i fallet på bilden växlar(streckade linjen) mellan 0 och +V (dock inte växelström så den går över till minus någon gång). Utan kondensator skulle det bli hackigt och en diod eller likspänningsmotor vad du nu har skulle "blinka". Med kodningens hjälp så jämnas det ut (röda kurvan)

Edit: Kodning ovan är autocorrect på konding

[rolfzetterberg]

Det verkar som om vi är ett standardfel på spåren...
Jag kom på att jag har en Luxor skivspelare väntande i skrothögen,och snart var en 9302 uppfiskad.Det visade sig vara samma nätdel och även den här med skjuten konding.
En 470uF 25V petades i(det går bra att montera stående kondingar genom att borra ett nytt hål för ena tåten),och så snurrade motorn igång.
12,5V AC från trafon ger ca 17,5V över kondingen.Underdimensionerad med andra ord.Här krävs en 25-voltare.
Jag har inte mätt med motorn igång och troligen sjunker spänningen då något,men man ska ju kunna glömma skivspelaren påslagen över natten utan att den går sönder.

[Falkis]

Tackom och lov. Såg nu att mäster Carlsson skrev att han skickar 470/35:or! Han är som tomten, den mannen!

[GrosvenorAudio]

Trevligt om korrespondensen funkar för någon. Jag har under de senaste åren skrivit till Ecotec 2-3 gånger men aldrig fått någon respons därifrån. Skrev senast för några veckor sen gällande kondningar till Luxor Briljant men ej heller denna gång kom det något svar så tyvärr jag har inget positivt att säga om Ecotec. Jag kommer inte att kontakta dom igen.

[Cicaro]

Trevligt om korrespondensen funkar för någon. Jag har under de senaste åren skrivit till Ecotec 2-3 gånger men aldrig fått någon respons därifrån. Skrev senast för några veckor sen gällande kondningar till Luxor Briljant men ej heller denna gång kom det något svar så tyvärr jag har inget positivt att säga om Ecotec. Jag kommer inte att kontakta dom igen.

Då har du haft otur! Jag har både mailat, pratat i telefon och träffat Stig när jag var i motala och passade på att åka förbi. En riktigt entusiast som jag tror närmar sig 90 år nu. Datorvan var han inte när vi var där och han berättade att han hade någon som hjälpte honom med att fixa den delen med datorer som inbegrep att lägga upp saker på hemsidan osv.

Har också varit med om att man inte får svar från honom några gånger dock, då har jag mailat samma mail igen eller ringt när han har öppet och fått svar direkt och när man frågat så har det första "mailet inte kommit fram" (gissar snarare på att han råkat klicka på mailet så det är läst eller råkat ta bort det av misstag med tanke på hur ovan han var vid datorer).

[GrosvenorAudio]

Trevligt om korrespondensen funkar för någon. Jag har under de senaste åren skrivit till Ecotec 2-3 gånger men aldrig fått någon respons därifrån. Skrev senast för några veckor sen gällande kondningar till Luxor Briljant men ej heller denna gång kom det något svar så tyvärr jag har inget positivt att säga om Ecotec. Jag kommer inte att kontakta dom igen.

Då har du haft otur! Jag har både mailat, pratat i telefon och träffat Stig när jag var i motala och passade på att åka förbi. En riktigt entusiast som jag tror närmar sig 90 år nu. Datorvan var han inte när vi var där och han berättade att han hade någon som hjälpte honom med att fixa den delen med datorer som inbegrep att lägga upp saker på hemsidan osv.

Har också varit med om att man inte får svar från honom några gånger dock, då har jag mailat samma mail igen eller ringt när han har öppet och fått svar direkt och när man frågat så har det första "mailet inte kommit fram" (gissar snarare på att han råkat klicka på mailet så det är läst eller råkat ta bort det av misstag med tanke på hur ovan han var vid datorer).

okej då förstår jag lite bättre hur det ligger till. Ja kanske jag bara haft otur då jag mailat på deras kontaktformulär. Har läst mycket positivt om Ecotec här på Faktiskt så blivit både besviken o förvånad när det aldrig kommit några svar därifrån. Säkert bättre o ringa.

[Cicaro]

okej då förstår jag lite bättre hur det ligger till. Ja kanske jag bara haft otur då jag mailat på deras kontaktformulär. Har läst mycket positivt om Ecotec här på Faktiskt så blivit både besviken o förvånad när det aldrig kommit några svar därifrån. Säkert bättre o ringa.

Jo ringa om han svarar iaf, ibland får man försöka flera gånger om han är i butiken eller inte beror på om hans fru tröttnat på honom i lägenheten för då går han ner till butiken. Ibland är han lite glömsk också, När jag var dit med ett par bekanta för att passa på att köpa några småsaker när vi ändå passerade motala hittade vi ingen entre till butiken och ringde för att fråga om vi verkligen var på rätt adress sa han "men jag har inte öppet idag, eller jo, det är ju tisdag (eller vad det nu var) så det har jag ju. Vänta jag kommer" sen kom han ut från tvättstugan och öppnade åt oss

[Falkis]

Karln fyller 84 i år. Då har man rätt till att vara lite egen, anser jag. Han är som sagt kanske inte så van vid datorer och mycket trist att han inte svarat. tDet kan ju vara så att dina mail hamnat i skräppost och därför inte syns i hans inkorg, helt enkelt!

[Falkis]

om jag får igång den någon dag så kanske jag lägger upp en youtube-video som bevis, om det kan vara herrarna och damerna till intresse!

[MiaM]

I uppstarten drar kondingen mer ström medan den laddar upp. Efter är det precis som innan (efter starten och efter kodningen), den enda efter är att eftersom kondingen laddar upp den spänning du skickar på den (ex 12V) så kommer den fortfarande leverera 12V en liten stund även om det är rippel i spänningen så den under en stund får 0V, dvs du får en jämnare spänning ut. en större konding har mer möjlighet att "lagra" spänning så att ripplet blir mindre.

Fast vid uppstart så går det så mycket ström som trafon orkar vid den låga impedans som en urladdad konding har, kallas ESR. Under de första millisekunderna så är kondingen i stort sett som en kortslutning.

Skillnaden mellan de specade 470µF och en klart större konding är mest under hur lång tid det går mycket mer ström än den nominella strömmen.

För en kraftig nätdel, till t.ex. ett slutsteg, så är trafon antagligen så kraftig att en alldeles för stor kondensator kan bränna både likriktardioder och säkringar (om det inte på annat sätt finns nån slags mjukstart). I en skivspelare som drar ett par watt så tvivlar jag på att trafon orkar bränna dioder specade för 1A kontinuerligt. (Nu gissar jag på dioderna men absolut vanligast torde 1N400x-serien vara, där X = en siffra mellan 1 och 7 beroende på hur mycket spänning dioderna ska tåla. Dessa är specade för 1A kontinuerligt och är i princip det klenaste som finns att köpa om man bortser från de riktigt klena småsignaldioderna för typ 75mA och liknande). Ett par snäpp mindre trafo, på bara någon enstaka watt, kan till och med ha så hög inre impedans att den tål att kontinuerligt kortslutas på sekundären.

Men nu verkar det bli rätt konding så det är bara hypotetiskt.

[Falkis]

Mia, hur gammal är du? Vill du gifta dig med, alternativt adoptera mig?

[Falkis]

Nu snurrar spelaren med en finfin rem och en dålig nätadapter...

Det är rätt märkligt detta, i alla fall när man inte behärskar el-lära!

Den går bäst med väggbulan på 6 volt, då fungerar inte "45" varv. Motorn är svag som tusan, eller ska man säga instabil (det är ju säkerligen inte motorn utan som jag misstänker väggbulan som behöver bli ersatt av originalnätagget).

Den går på ett sätt som gör att man blir lite lätt åksjuk, milt sagt... Lite för fort, lite för sakta... Kan det vara så att det beror på väggbulans antagligen ojämna ström-output?

Sätter jag bulan på 7,5 volt, så fungerar båda varven, på nio går den lite för fort och på tolv skenar tallriken...

Det att RolfZ skrev att adaptern ger 17,5 DC gör mig så förundrad över saken... Det känns inte som att motorn behöver demonteras och oljas, då den drar igång tallriken till ~rätt fart tämligen omgående! :O

Hoppas hoppas hoppas! Att the Man of Luxor skickat kondingarna idag! Så kan jag testa med original supplajjet imorgon!

[GrosvenorAudio]

om jag får igång den någon dag så kanske jag lägger upp en youtube-video som bevis, om det kan vara herrarna och damerna till intresse!

Youtube videos gillas absolut!

[Falkis]

Har i den sparsmakade elegansens tecken plockat bort delarna till det ickefungerande autostoppet!

Jag vågar inte lägga upp ett klipp just nu, men kanske ett ljudklipp internt här, så ni får höra hur sjukt det låter just nu. Hoppas verkligen jag blir räddad av att få igång original-agget imorgon...

Det är skönt att det inte är skyltat med autostopp-lapp på chassiet, som de senare mer plastiga spelarna alltid hade...

Jag hoppas det inte är styrkortet... Det vore inget vidare... Det är ju sprucket och ihoplimmat! Men det fungerar att byta mellan 33/45 och tror faktiskt det gick att pitcha med den också... kanske ska jag spreja potentiometrarna för fartjustering? Det har jag inte provat, än!

[Falkis]

Pottarna sprejade och gnuggade. Svajet borta! Heja mig!

[Cicaro]

Har i den sparsmakade elegansens tecken plockat bort delarna till det ickefungerande autostoppet!

Jag vågar inte lägga upp ett klipp just nu, men kanske ett ljudklipp internt här, så ni får höra hur sjukt det låter just nu. Hoppas verkligen jag blir räddad av att få igång original-agget imorgon...

Det är skönt att det inte är skyltat med autostopp-lapp på chassiet, som de senare mer plastiga spelarna alltid hade...

Jag hoppas det inte är styrkortet... Det vore inget vidare... Det är ju sprucket och ihoplimmat! Men det fungerar att byta mellan 33/45 och tror faktiskt det gick att pitcha med den också... kanske ska jag spreja potentiometrarna för fartjustering? Det har jag inte provat, än!

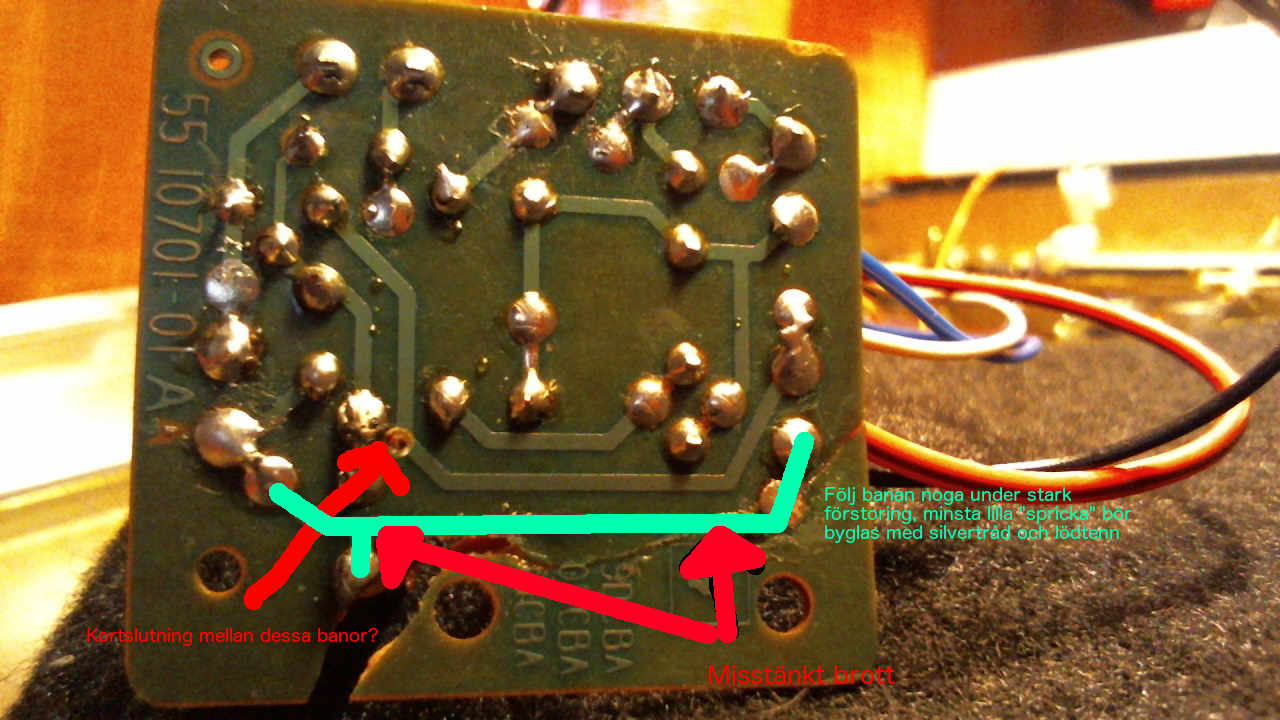

Om det nu skulle vara styrkortet, vad sitter för komponenter på det? För även om det är 80-talspelare så borde det inte vara mer än max etsat bak och framsida så Worst case scenario går det att rekonstruera (etsa nytt kort om så krävs) bara man får tag i komponenterna (kan bli jobbigt om det sitter logikkretsar som inte tillverkas längre som gått hädan.

Hittade inget kopplingschema på spelaren utan bara schema över mekaniken.

Pottarna sprejade och gnuggade. Svajet borta! Heja mig!

Eller var det svajet du behövde åt när du pratade om styrkortet? Om det var det du pratade om och svajet återkommer är det risk att du behöver byta potar (har gjort den operationen på fyra vinylsvarvar som inte gav med sig trots rengöring). Om det sitter elektrolytkondensatorer på styrkortet och du har problem med svaj på spelaren kan det även vara de som spökar.

Edit: Missade säga hurra också apropå att sprej och gnugga löste svajet

[Falkis]

Tack. Dock försvann inte svajet helt, vilket är irriterande. Men jag får väl beställa två st pottar av Stig eller någon...

[Falkis]

Hade på den i flera timmar nu ikväll och lyssnade... det låter bra. Och ju längre den var på, ju mindre svaj. Den gick även lite snabbare med timmarna, så jag fick parera med minuspitch. Det är en rätt så kass väggbula det där, tror jag. Den är direkt kopplad på styrkortet, eller rättare sagt krympslangad fast på anslutningarna som ska ner i kontakten med utstickande flärp som ska fast på det imorgon förhoppningsvis fixade nätagget.

[Falkis]

Väntaaaar på posten...

[Cicaro]

Väntaaaar på posten...

Dessa väntans tider.

Vänd kondingen rätt när du monterar bara så du slipper fyrverkeri

[Falkis]

Dött agg! Trots rättvändelse och byte av elsladd!

[Cicaro]

Dött agg! Trots rättvändelse och byte av elsladd!

Det ska vi nog kunna laga/rekonstruera (om än att jag bara får stå för tillrop och förslag online om du inte har vägarna förbi stockholm )

Nummer ett, kan du ordna lite foton på nätagget ty jag hittar inget kopplingschema i gömmorna till den spelaren? Bäst vore ju foton+kopplingschema men med foton kan vi i vart fall börja

Edit: Såg ditt gamla kort men ser bara att det ser ut att vara en konding och lite dioder samt en säkring.

Idiotfråga (kallar det så eftersom jag själv lyckades med konststycket att felsöka i flera timmar eftersom jag mätte samma säkring flera gånger). Har du mätt upp att säkringen är hel?

Nästa: Vad har du ut från transformatorn? (ac alltså)

För är det inte fler komponenter som jag inte ser så kommer det gå att laga förutsatt att transformatorn är hel

[Falkis]

Jag ska alltså mäta AC-ström på "andra sidan" 220-volt-intaget?

Jag har kollat att säkringen är hel!

Edit:

Kommer en bättre bild strax.

[Cicaro]

Jag ska alltså mäta AC-ström på "andra sidan" 220-volt-intaget?

Jag har kollat att säkringen är hel!

Edit:

Kommer en bättre bild strax.

Ja det skulle man kunna säga, eller andra sidan transformatorn snarare. Du har 220V AC (eller 230 snarare i sverige numera) på primärsidan av transformatorn. Sen borde du ha runt 10-14V AC obelastat på sekundärsidan av transformatorn, vet inte exakt vad det är för transformator men rolf nämnde 12,5VAC tidigare. (Om du är osäker på var du mäter eller vad du gör ta det lugnt för ström är inte att leka med! och ställ hellre multimetern på 400VAC och mät 12V än att ställa den på 20VAC och mät på 230V)

Edit: Transformatorn är i det här fallet till för att sänka spänningen till lagom nivå för att kunna ge rätt likspänning efter likriktning. (Samt agera galvanisk avskiljare så de inte har kontakt med nätet, i gamla rörförstärkare satt en transing 1:1 där du hade samma spänning på sekundären och då var enbart uppgiften att fungera som isolation mellan nätet och apparaten)

Försvinner snart på möte men du får svar igen om jag hinner gå senast imorgon bitti

[Falkis]

Hehe, bilder snart. jag råkade "poppa popcorn" eller vad ska man säga, få fyrverkerier när jag skulle kolla om det öht kom in 231 volt i den på första steget, tror faktiskt att kabeln som suttit där innan, en sån där härlig grå gummikabel, var kass och att det möjligen är den som grillat agget. (Blandar in erfarenheter från andra apparater/datorer nu).

[Falkis]

Hehe, bilder snart. jag råkade "poppa popcorn" eller vad ska man säga, få fyrverkerier när jag skulle kolla om det öht kom in 231 volt i den på första steget, tror faktiskt att kabeln som suttit där innan, en sån där härlig grå gummikabel, var kass och att det möjligen är den som grillat agget. (Blandar in erfarenheter från andra apparater/datorer nu).

Edit, det var nog för att jag inte riktigt hade ordentlig kontakt, när jag kollade den NYA kabeln, det hände aldrig när den gamla satt där!

[Falkis]

[Falkis]

Ja, du. Fick ingen reaktion på multimetern när jag testade mäta AC-utgången på trafon. Har samtidigt nu kollat kabeln, beepat den, och lödningarna verkar vara som de ska! Det piper på vardera stift, så den är det inte.

Jag tenderar att prestera uselt i mitt pysslande när jag är stressad, vilket jag var tidigare idag!

[rolfzetterberg]

Från en 9381,men förhoppningsvis samma.Styrkortet innehåller inte mycket-bara en transistor, några motstånd,en konding och två potar.

Luxor 9381 nätdel.JPG (29.2 KiB) Visad 9077 gånger

Luxor 9381 sch.JPG (82.69 KiB) Visad 9077 gånger

[Falkis]

Rolf, kan jag koppla förbi de strulade yttre potentiometrarna för hastighetsjustering, och ställa in rätt fart på styrkortet? Tänkte bara, för det är rätt svajigt... med dem inkopplade... Det blev bättre med rengörning men jag tror att de är slut.

[Falkis]

Jag testade sätta en klämma på varje potentiometer, och justerade ner farten på styrkortet... Det var ingen större, eller kanske ingen skillnad. Så rengjorde jag trimpotarna också... Nu håller den farten hittills med ohörbart svaj... Men den svajar, det ser jag på Strobomönstret... Men det kanske så här pass billiga skivspelare gör/gjorde? Jag matar den med en 12 vdc 2,0 A adapter direkt på styrkortet. Kan ju bara hoppas på att få igång rätt nätaggregat så kanske den går som den ska sen...

[Cicaro]

Inte stressa, det brukar bara resultera i att det tar längre tid. Lugnt och metodiskt så går det fortare.

Pipmät(med allting urkopplat) och kolla att du har kontakt mellan transformatorns sekundärstift och nästa lödpunkt.Ta ur säkringen när du gör det och när du har säkerställt att du har kontakt. Med säkringen urtagen, mät AC på sekundären så borde du kunna få ut och se att du har spänning om det är kopplat som det ser ut att vara så bryter säkringen mellan fasen och likriktarbryggan. Med säkringen ur eliminerar du risken att något annat kortsluter och därmed drar all kräm så du inte ser om transformatorn är hel. (Vilket iofs borde resultera i att säkringen går men för att vara på säkra sidan ta ur säkringen)

Om du är hundra på att du har spänning in återstår då att löda loss transformatorn och koppla upp den mäta upp den fristående från kortet för att eliminera att det är någon lödpunkt eller bana i kortet som är felet.

Det enda det kan vara på ditt nätaggregat såvitt jag ser är:
a) brott i ledningsbana (pipmät mellan stift på inkommande och stift på transformatorn osv du ska ha i princip 0 i motstånd, om det är felet går det utmärkt att bygla brottet bara man hittar det)
b) trasig transformator (om den är trasig visar sig när du testkör och har den helt urkopplad ur kortet eller när du har brytit säkringen och garanterat eliminerat felet ovan) Vet du bara vad du ska ha ut på sekundären finns nya transformatorer att köpa (om än meckigt att få dit på kortet om benkonfen inte är lika)
c) likriktarbryggan (den ska du kunna pipmäta upp att den är hel när du har säkringen urtagen, enkel och billig att byta om det är något paj)
d) elektrolyten (den har du bytt så gissningsvis inte)

[Falkis]

Innan vi funderar mer på nätaggregatet så undrar jag om svajet möjligen försvinner med rätt trafo? För Nu har jag som sagt rengjort allt som jag kan rengöra, och sedan mitt förra inlägg har jag smort motorn, jag öppnade den och droppade olja. Det finns inget mer att göra som jag kan komma på, jag sitter nämligen och lyssnar på spelaren nu, med en tjuvkopplad 12 vdc-adapter. Det låter ganska illa... Då jämför jag med min Lenco L75 med samma sorts pickup...

[Falkis]

Hej på dig Cicaro och er andra.

Jag märkte nu att det var liv i den. 5,8 vac direkt ur trafon. Det höjde sig sakta. Satte i säkringen och mätte dc. Den höjde sig sakta, och jag kopplade ur den vid cirka 0,7 vdc.

Ska jag låta den ligga och gå tills den fått upp spänningen?

Kan det bero på att den inte är använd sedan 80-talet, och behöver värmas upp?

Den lever alltså men är väldigt trött... den har inte använts kontonuerligt sedan mitten av åttiotalet, typ.

[Falkis]

Kan detta styrkort ha gjort sitt/vara källan till det förhatliga svajet?

[Cicaro]

Hej på dig Cicaro och er andra.

Jag märkte nu att det var liv i den. 5,8 vac direkt ur trafon. Det höjde sig sakta. Satte i säkringen och mätte dc. Den höjde sig sakta, och jag kopplade ur den vid cirka 0,7 vdc.

Ska jag låta den ligga och gå tills den fått upp spänningen?

Kan det bero på att den inte är använd sedan 80-talet, och behöver värmas upp?

Den lever alltså men är väldigt trött... den har inte använts kontonuerligt sedan mitten av åttiotalet, typ.

Hm, 5,8 VAC låter väldigt lite, var det med säkringen urtagen? Jag skulle gissa att du borde ha strax över det dubbla. Var det obelastat så är jag rädd att det är en lindning som gått någonstans Om du kan värma upp den genom att låta den ligga och gå vågar jag bannemig inte svara på ikväll (tror inte det hjälper men måste fundera på om det skulle kunna vara skadligt att försöka) eftersom jag nyss kom hem efter ett alldeles för långt AW med lite god öl så där måste jag fundera på vad som kan hända om man göra det. Passar alltså på den fråga tillsvidare.

Kan detta styrkort ha gjort sitt/vara källan till det förhatliga svajet?
**kortade ner citeringen genom att klippa bort bilderna***

Det där kortet ser ut som det behöver restaureras och kan mycket väl bidra till svaj. Den kan jag definitivt svara på redan ikväll för kort i det skicket har jag rekonstruerat många genom åren som student under lödkvällar med lika mycket öl som lödångor

Nu ska vi se. Tar mig friheten att rita och skriva i ditt foto. Ber om ursäkt om det är barskt skrivit för jag insåg nu efter att jag sparat att jag nog skrev det som man skriver instruktioner till assistenter man känner sedan flera år när man har bråttom


Dels är det ett ställe som jag är osäker på fotot om det är kontakt mellan banorna men jag tror inte att det bör vara det så kolla om det är kortis där (och åtgärda om det är och inte finns ledningsbana)

Dels är kortet av vilket skadat en ledningsabana. Fixera ihop delarna med epoxilim så att det blir ett helt kort. Sedan behöver du bygla eventuella brott. Det är främst två ställen som jag misstänker av fotot. Dels är det där banan släppt från kortet vilket brukar resultera i dålig kontakt dels är det den lilla "tarmen" ned som är ett känsligt ställe. Här är det dels uppenbara brott du behöver leta efter (Banan är tydligt av) men kan även vara mikroskopiska sprickor som man ser först när man skrapat bort lacken på banan. Där banan släppt från kortet skulle jag definitivt bygla med en kabel (antingen på andra sidan genom att borra två hål) eller förstärka genom att skrapa bort lacken och löda bit en tunn kabel (tänk en kardel från en finkardelig kabel). Detta bör dock göras efter att du har limmat ihop kortet med starkt lim så att det blir i ett stycke igen.) Du ska i princip ha 0 i motstånd mellan alla punkter som ansluter till ledningsbanan.

Sen har du två stycken trimpotentiometrar (var det dom du smörjde upp?) av äldre modell som oftast bara är att byta. Den ena står 22k på och den andra kan jag inte läsa av fotot. De här byter man helst mot flervarviga bournespotar eftersom det blir mycket mycket lättare att ställa in rätt hastighet om man har flervarviga potar.

Sist har du en till elektrolyt (tror jag i vart fall vad står det på den?), nu ska jag ju säga att jag är allergisk mot två saker i gamla apparater jag renoverar och alltid byter, det ena är trimpotar och det är för att jag aldrig lyckas kalibrera med de gamla och det andra är elektrolyter eftersom de brukar ha en livslängd på ca 10 år och det är bland det första som ger upp.

[Falkis]

Hej Cicaro och ni andra!

Jag ska undersöka detta senare idag. Tack för att du hjälper mig.

Kondensatorn hade turligen nog precis samma värde som de NOS:ar jag fått från Stig. Så jag bytte den. Den gick inte att få tillbaka på samma ställe, så jag lödde på den på punkterna närmast "ringarna". Upplevde därmed en rätt tydlig förbättring av svajet. Men även trimpotarna har gjort sitt, det räcker om man vickar lite på kortet eller utsätter det för tryck för att det ska svaja något så in i bängen!

Ska följa dina instruktioner senare!

Är väldigt intresserad av var man kan köpa bournespotar! Är de dyra?

Ps. Jag har kopplat förbi de yttre potarna som sticker upp på ovansidan för användarpitchreglering. Tänkte typ: "en felkälla mindre!". Ds.

[Cicaro]

De är inte jättedyra i jfrelse med andra komponenter men de väldigt dyra för att vara trimpotar. Jag brukar alltid beställa från mouser men där är frakten 250kr om man inte köper för minst 600någonting men måste finnas på närmare håll. Kolla efter Flervarviga med cermetbana.

https://www.elfa.se/elfa3~se_sv/elfa/init.do?toc=20187&pageSize=10&filterClause=MANUFACTURER%253DBourns%2526%2526%2526COL_1%253D22%2520k%25CE%25A9

Elfa hade visst likadana om jag brukar köpa.

[Falkis]

Hej Cicaro och alla som nu läser!

Jag har som jag skrev tidigare, bytt kondensatorn!

Jag har följt banorna på kortet och alla banor leder genom dit de ska, punkt för punkt!

Jag tror väldigt kraftigt på att det är trimpotarna som strular med farten! (och kanske något annat också, vi får se). Kan jag försöka mig på en budgetvariant på trimpoteriet och höra om Stig har 22K NOS-potar? Jag har inte råd att beställa såna där fina från elfa...

Pinsamt nog så är kortet limmat på bilden, en bit är borta och det är någon ännu större dilettant än undertecknad som varit på denna apparatur före mig, misstänker jag storligen...

Edit:

[Falkis]

Det där kortet ser ut som det behöver restaureras och kan mycket väl bidra till svaj. Den kan jag definitivt svara på redan ikväll för kort i det skicket har jag rekonstruerat många genom åren som student under lödkvällar med lika mycket öl som lödångor

Det låter mycket trevligt! Lödångor och öl!

[Falkis]

Nu kommer jag inte ha möjlighet att pyssla med detta förrän om cirka 2-3 månader, då jag ska flytta och så. Men jag återkommer i frågan!

[Falkis]

Lyssnar på en grammofonplatta med Luxor 9391-spelaren nu, med korrekt avspelning...

Bytte kondensatorn och transistorn, kopplade förbi de yttre potentiometrarna som tillåter användaren att ändra fart under färd.

Måste fixa en till 22k linjär pot så jag kan köra 45 varv också... Jag råkade vid ett oömt tillfälle he sönder den. Men som sagt, lugn och ro och utrymme, blandat med möjligheten till ett mekrum har liksom förorsakat denne fågel frid, förvisso och föranlett fina stunder i pysslandets värld, resulterande i gott utfall. När jag hittat en till 22k-pot och monterat den, så får jag väl skaffa mig något annat att joxa med!

[rampitsch]

Roligt att den är iordninggjord! Och det viktigaste torde vara att du hade en bra resa under tiden. Det är i alla fall en stor del för mig när jag renoverar vintage-elektronik

//Rampitsch

[GrosvenorAudio]

Och det viktigaste torde vara att du hade en bra resa under tiden...

//Rampitsch

det där var mycke bra uttryckt! vet precis vad du menar

[Falkis]

Och det viktigaste torde vara att du hade en bra resa under tiden...

//Rampitsch

det där var mycke bra uttryckt! vet precis vad du menar

Hehe, jaa! Det är kul, men det går mycket bättre nu med pysslandet, nu när jag bor ensam! Har ett helt eget rum som jag kan sitta och pyssla med prylar i när ork finns...

[Falkis]

Fick potentiometrar från Ecotec härom dagen. Trimpotar. Nu spelar den 45 varv utan problem också!

[Falkis]

Luxor 9391 in action!

Måste bara få tag på en originalmatta, jag PM:ade Rolf Zetterberg, men jag tror inte du såg det, Rolf... Det var i vintras!

Det jag gjort är:

kretskortet:

bytt transistor, googlade på några gamla som satt på en Sentec PA77, tog den som hade emitter, base, collector, på samma ställe...
bytt kondensator
bytt trimpot - bara för att jag råkade ta sönder den som satt där
lagat banan - för jag råkade dra loss en bit av den, lagade med en tunn tråd

tagit bort autostoppet som inte fungerade
ersatt nätaggregatet som inte fungerade - med en väggbula som lämnar typ 10,5 vdc 200 mA

justerat farten
torkat av den
bytt rem
skaffat NOS Ortofon FF15EOMkII, monterat och justerat med protractor
haft isär motorn och oljat lagren
bytt från DIN till RCA

kopplat förbi de yttre pottarna som syns på videon, fast jag ska koppla in dem igen, det är lite svårt att helt ställa farten på styrkortet!
om den börjar svaja då, vilket jag inte tror, så måste jag hitta ersättningspottar till de kontrollerna.

detta var både kul och lärorikt. i videon spelar jag med min originalnål till FF15EO, men jag har nya ersättningsnålar och riaat är ett PROMIX50s från Kjell och Co., det billigaste och plastigaste de har, i form av två riaan på ett litet mixerbord. kostade 399 år 2014 eller om det var 2013. kopplat via en lång rca in i Scarlett 2i2 usb interface.

[rampitsch]

Härligt!
Kul att läsa om vad du gjort och vad det blivit. Framförallt roligt att den lever igen och att du haft trevligt under tiden. Att du lärt dig en massa är ju ingen nackdel direkt!

Nu hejjar vi på för nya roliga och givande projekt!

//Rampitsch

[Kribban]

Hmm jag har en sådan skivspelare stående här på bordet. Den är helt i original. Jag vet inte riktigt vad jag ska göra med den. Är den något att ha? Vilken pickup passar till den?


Har även förstärkare och tillhörande kassettdäck. Dock så knastrar kraftigt från förstärkaren och ena kanalen verkar det vara lite vajsing med

/Christer

[MiaM]

"Alla" pickuper passar mer eller mindre, men troligtvis behöver du rätt pickupskal (överdelen som sitter ovanför pickupen). Om pickupskalet saknas kan det bli krångligt eftersom jag tror att det inte är standardfäste.

[Ellge]

[ YouTube ]

Luxor 9391 in action!

Måste bara få tag på en originalmatta, jag PM:ade Rolf Zetterberg, men jag tror inte du såg det, Rolf... Det var i vintras!

Det jag gjort är:

kretskortet:

bytt transistor, googlade på några gamla som satt på en Sentec PA77, tog den som hade emitter, base, collector, på samma ställe...
bytt kondensator
bytt trimpot - bara för att jag råkade ta sönder den som satt där
lagat banan - för jag råkade dra loss en bit av den, lagade med en tunn tråd

tagit bort autostoppet som inte fungerade
ersatt nätaggregatet som inte fungerade - med en väggbula som lämnar typ 10,5 vdc 200 mA

justerat farten
torkat av den
bytt rem
skaffat NOS Ortofon FF15EOMkII, monterat och justerat med protractor
haft isär motorn och oljat lagren
bytt från DIN till RCA

kopplat förbi de yttre pottarna som syns på videon, fast jag ska koppla in dem igen, det är lite svårt att helt ställa farten på styrkortet!
om den börjar svaja då, vilket jag inte tror, så måste jag hitta ersättningspottar till de kontrollerna.

detta var både kul och lärorikt. i videon spelar jag med min originalnål till FF15EO, men jag har nya ersättningsnålar och riaat är ett PROMIX50s från Kjell och Co., det billigaste och plastigaste de har, i form av två riaan på ett litet mixerbord. kostade 399 år 2014 eller om det var 2013. kopplat via en lång rca in i Scarlett 2i2 usb interface.

Ohoj!
Jag har köpt en Luxoranläggning där det ingick en 9381 Professional som tonarmen var kass på (glapp i kablaget) och då jag redan har en likadan tidigare samt en 9391 Professional, så har jag använt den som reservdelar. Så jag undrar om du fått tag på gummimattan till skivtallriken? Jag tror att det kan vara samma till 9391 och 9381 (jag har inte min 9391 här just nu, så jag kan inte kolla själv) Om du inte har det, så kan du höra av dej, så kan vi kolla om den passar, den ser i alla fall likadan ut, och diametern är 28 cm

[Perfector]

Jag hoppas att du inte tänker använda Ortonfon-pickupen bara, för den FF15-EO har en järnkärna under diamanten som graverar nya spår när nålytan blir sliten.
Annars ser det ut som en acceptabel skivspelare.

[Falkis]

[ YouTube ]

Luxor 9391 in action!

Måste bara få tag på en originalmatta, jag PM:ade Rolf Zetterberg, men jag tror inte du såg det, Rolf... Det var i vintras!

Det jag gjort är:

kretskortet:

bytt transistor, googlade på några gamla som satt på en Sentec PA77, tog den som hade emitter, base, collector, på samma ställe...
bytt kondensator
bytt trimpot - bara för att jag råkade ta sönder den som satt där
lagat banan - för jag råkade dra loss en bit av den, lagade med en tunn tråd

tagit bort autostoppet som inte fungerade
ersatt nätaggregatet som inte fungerade - med en väggbula som lämnar typ 10,5 vdc 200 mA

justerat farten
torkat av den
bytt rem
skaffat NOS Ortofon FF15EOMkII, monterat och justerat med protractor
haft isär motorn och oljat lagren
bytt från DIN till RCA

kopplat förbi de yttre pottarna som syns på videon, fast jag ska koppla in dem igen, det är lite svårt att helt ställa farten på styrkortet!
om den börjar svaja då, vilket jag inte tror, så måste jag hitta ersättningspottar till de kontrollerna.

detta var både kul och lärorikt. i videon spelar jag med min originalnål till FF15EO, men jag har nya ersättningsnålar och riaat är ett PROMIX50s från Kjell och Co., det billigaste och plastigaste de har, i form av två riaan på ett litet mixerbord. kostade 399 år 2014 eller om det var 2013. kopplat via en lång rca in i Scarlett 2i2 usb interface.

Ohoj!
Jag har köpt en Luxoranläggning där det ingick en 9381 Professional som tonarmen var kass på (glapp i kablaget) och då jag redan har en likadan tidigare samt en 9391 Professional, så har jag använt den som reservdelar. Så jag undrar om du fått tag på gummimattan till skivtallriken? Jag tror att det kan vara samma till 9391 och 9381 (jag har inte min 9391 här just nu, så jag kan inte kolla själv) Om du inte har det, så kan du höra av dej, så kan vi kolla om den passar, den ser i alla fall likadan ut, och diametern är 28 cm

Jag är synnerligen intresserad av styrkort och nätagg!

[Falkis]

Jag hoppas att du inte tänker använda Ortonfon-pickupen bara, för den FF15-EO har en järnkärna under diamanten som graverar nya spår när nålytan blir sliten.
Annars ser det ut som en acceptabel skivspelare.

Du menar att man inte hör att det är dags att byta nål när den är så sliten att diamanten saknas? Är det ens möjligt?

Utmärkt pickup med Svalanders vita epilliptiska utbytesnål. Det tycker jag i alla fall. Men den har inte en suck i jämförelse med OM10. Det verkar inte gå att ställa VTA på denna Luxor, och eftersom ff15 är väldigt låg höjdmässigt, vilken den levererades med, så bör det man nog hitta en nål med ungefär samma förhållande mellan tak på pickuphus och nålspets.

[Perfector]

Jag hoppas att du inte tänker använda Ortonfon-pickupen bara, för den FF15-EO har en järnkärna under diamanten som graverar nya spår när nålytan blir sliten.
Annars ser det ut som en acceptabel skivspelare.

Du menar att man inte hör att det är dags att byta nål när den är så sliten att diamanten saknas? Är det ens möjligt?

Utmärkt pickup med Svalanders vita epilliptiska utbytesnål. Det tycker jag i alla fall. Men den har inte en suck i jämförelse med OM10. Det verkar inte gå att ställa VTA på denna Luxor, och eftersom ff15 är väldigt låg höjdmässigt, vilken den levererades med, så bör det man nog hitta en nål med ungefär samma förhållande mellan tak på pickuphus och nålspets.

Jodå man kan höra det, men det går från en sekund till nästa när diamanten släpper och då är det kört.
Byt till en bättre ortofon med en ren diamantnål utan järnkärnan så slipper du tänka på det.

[Gwidon]

Ersättningsnål till Ortofon FF15EO Mk II, var kan man få tag på?

[RogerGustavsson]

Kolla på denna sida: https://www.hifi-phono-house.de/en/orig ... ent-needle
