Okända hemma bygge, med mystisk sladd

[RobotKeso]

Köpte grisen i säcken (?). Ett par stora och tunga högtalare där ena har en strömkabel som sticker ut ur ena basporten, den sitter även fast...








Det är en gamma bas som sitter i tydligen, bra eller dåligt? Har inte lyssnar på dom pga har ingen dinkontakt plus måste mellanregisterna fixat. Vet inte varför det finns en strömkabel dock, någon som har en aning? Var detta ett "kit" från 70-talet?

[RobotKeso]

Goodmans diskant

Här är strömkabeln fastlödd...

[rolfzetterberg]

Kombinationen Gamma bas,Peerless KO40MRF mellan och Goodmans diskant verkar lite hemmasnickrad.
Undrar hur filtret ser ut?
Kabeln är bäst att klippa bort innan någon roar sig med att testa om det finns någon kräm i vägguttaget...

[GrosvenorAudio]

vem roar sig med att löda fast en strömkabel till ett högtalarelement? någon med illa uppsåt ? var har du hittat dom i detta skicket om man får fråga... får annars lite JBL wanna be känsla på låddesignen

[RobotKeso]

Ja du.. köpte dom på en loppis (trollets) som köper dödsbon, högtalarna har stått där länge. Var så nyfiken på vad det var för prylar i lådan så köpte dom.

Ja dom har verkligen försökt se "JBL"iga ut.

Det är peerless mellanregister

[RobotKeso]

Kombinationen Gamma bas,Peerless KO40MRF mellan och Goodmans diskant verkar lite hemmasnickrad.
Undrar hur filtret ser ut?
Kabeln är bäst att klippa bort innan någon roar sig med att testa om det finns någon kräm i vägguttaget...

Jag skall kolla in det mer imorgon om tiden finns. Såg några kondensatorer runt en stomme i lådan, men inte mer.

Så konstigt med strömkabeln, att någon satt dit den.

[STDI]

Går konen att röra på? Det är kanske någon som ville testa vad som händer med 230 V in i ett högtalarelement. Nog har man läst om olika förstörande tester. I detta fallet kanske livsfarligt.

[GrosvenorAudio]

kanske lådorna är fanerade och varit stiligare från början sen har någon kladdat vit färg på dom

[RobotKeso]

Jag kände på konerna och har för mig att dom gick att röra på, men blir osäker nu när du frågar. Kollar imorgon det med. Trisst om någon bara velat pajja sakerna, någon har iaf lagt ner tid och pengar på att bygga dessa högtalare en gång i tiden.

[Perfector]

Jag kände på konerna och har för mig att dom gick att röra på, men blir osäker nu när du frågar. Kollar imorgon det med. Trisst om någon bara velat pajja sakerna, någon har iaf lagt ner tid och pengar på att bygga dessa högtalare en gång i tiden.

basarna finns nog fortfarande på hifi-kit om dom är paj.
Peerless ko-40 mrf är lite svårare att få tag på, men E-bay är en god källa att leta på.
Goodmandiskanten finns nog åxå på E-bay.
Dock tror jag lådorna är lite för små för att ge BK-3013 ordentligt med luft.
Runt 90-100 liter basreflex är mer optimalt.

[RobotKeso]

Går konen att röra på? Det är kanske någon som ville testa vad som händer med 230 V in i ett högtalarelement. Nog har man läst om olika förstörande tester. I detta fallet kanske livsfarligt.

Elementen mår bra enligt multimetern, dom jag testat dvs mellanregisterna samt basarna.

kanske lådorna är fanerade och varit stiligare från början sen har någon kladdat vit färg på dom

Verkar bara vara vitmålad mdf.

Kombinationen Gamma bas,Peerless KO40MRF mellan och Goodmans diskant verkar lite hemmasnickrad.
Undrar hur filtret ser ut?
Kabeln är bäst att klippa bort innan någon roar sig med att testa om det finns någon kräm i vägguttaget...

Tack för namnet på mellanregistret. Här är ett foto på det, ska försöka se vilka värden sakerna har senare.



Ena basen är omlindad men andra icke..


Ja såhär såg det ut här, tror inte att denna lösningen med strömsladden funkar så bra.



Lite mer typisk koppling.

[RobotKeso]

Jag kände på konerna och har för mig att dom gick att röra på, men blir osäker nu när du frågar. Kollar imorgon det med. Trisst om någon bara velat pajja sakerna, någon har iaf lagt ner tid och pengar på att bygga dessa högtalare en gång i tiden.

basarna finns nog fortfarande på hifi-kit om dom är paj.
Peerless ko-40 mrf är lite svårare att få tag på, men E-bay är en god källa att leta på.
Goodmandiskanten finns nog åxå på E-bay.
Dock tror jag lådorna är lite för små för att ge BK-3013 ordentligt med luft.
Runt 90-100 liter basreflex är mer optimalt.

Basarna verkar funka som tur är, ser välbyggda ut. Är LA1231 den nya varianten eller?
Tänkt byta kanterna på peerless elementen.

[Perfector]

Jag kände på konerna och har för mig att dom gick att röra på, men blir osäker nu när du frågar. Kollar imorgon det med. Trisst om någon bara velat pajja sakerna, någon har iaf lagt ner tid och pengar på att bygga dessa högtalare en gång i tiden.

basarna finns nog fortfarande på hifi-kit om dom är paj.
Peerless ko-40 mrf är lite svårare att få tag på, men E-bay är en god källa att leta på.
Goodmandiskanten finns nog åxå på E-bay.
Dock tror jag lådorna är lite för små för att ge BK-3013 ordentligt med luft.
Runt 90-100 liter basreflex är mer optimalt.

Basarna verkar funka som tur är, ser välbyggda ut. Är LA1231 den nya varianten eller?
Tänkt byta kanterna på peerless elementen.

1231 är den kraftigare varianten och sedan finns 1232 som är ännu bättre
Kan du byta kanterna på ko40mrf så har du nya fina element.

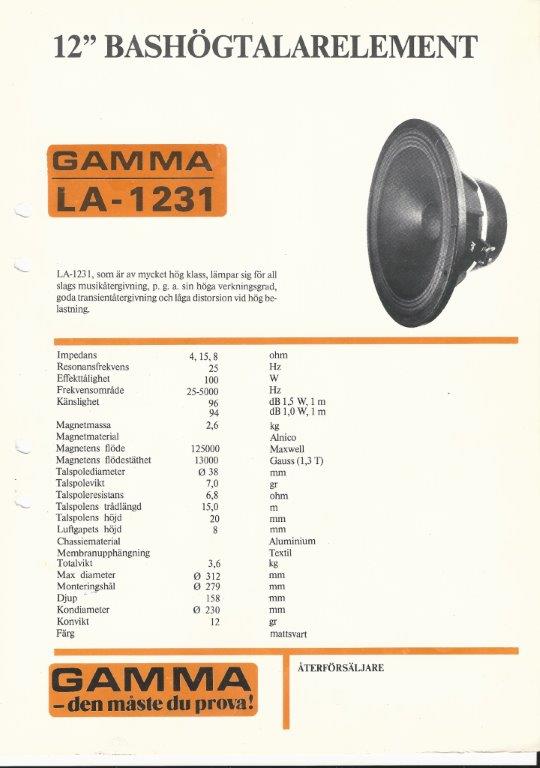

Lite data på 1231

[RobotKeso]

Bilder på filtret







Har nu åtgärdat strömsladden, den är borta.

[Maccis]

Du kopplade väl in den i vägguttaget för att kolla vilken funktion den har innan du bara "klipper bort" den??

[RogerGustavsson]

Kan ha varit att den sladden passade i effektstegets högtalarkontakter.

[BellsnWhistles]

Kan ha varit att den sladden passade i effektstegets högtalarkontakter.

Ja, faktiskt, mycket möjligt! Men livsfarligt hur som helst.

Basarna är som sagt en föregångare till Gamma 1231. De lär vara en kopia av en Altec-bas har jag hört och de var bra på sin tid, lätt kon, låg resonansfrekvens och lättdrivna men kräver stor låda.

De elementen skulle jag spara oavsett vad du gör med resten av prylarna.

[tordnilsson]

Gamma BK3013A skulle jag kunna tänka mig att köpa om de är till salu.

[RobotKeso]

Du kopplade väl in den i vägguttaget för att kolla vilken funktion den har innan du bara "klipper bort" den??

Självklart, vart ett jävla drag i högtalarna då!

Kan ha varit att den sladden passade i effektstegets högtalarkontakter.

Ja, faktiskt, mycket möjligt! Men livsfarligt hur som helst.

Basarna är som sagt en föregångare till Gamma 1231. De lär vara en kopia av en Altec-bas har jag hört och de var bra på sin tid, lätt kon, låg resonansfrekvens och lättdrivna men kräver stor låda.

De elementen skulle jag spara oavsett vad du gör med resten av prylarna.

Gamma BK3013A skulle jag kunna tänka mig att köpa om de är till salu.

Vet ej ännu vad jag skall göra. Lyssnar på dom och ljudet är.. sådär kan man säga. Inte så mycket bas, kanske beror på att lådorna är för små? En vän är iaf "kanske" intresserad av högtalarna då dom står stadigt på golvet och kommer nog inte mosa hennes unge.

[RobotKeso]

Har beställt nya kanter till Peerless KO40MRF nu som förhoppningsvis kommer på slutet av veckan.

[DVD-ai]

Jag måste säga att jag verkligen uppskattar estetiken med dina Technics högtalare där i bakgrunden, fin fina är dom !

[RobotKeso]

Jag måste säga att jag verkligen uppskattar estetiken med dina Technics högtalare där i bakgrunden, fin fina är dom !

Tackar! Dock är det Onkyo högtalare, d-77XG

Tyvärr kommer kanterna till peerless elementen inte komma denna vecka.

[RobotKeso]

Börjat kanta om ena mellanregistret.
Hinner dock bara göra ena under påsken.

[GrosvenorAudio]

Nice att du satsar lite på högtalarna det är dom värda tycker jag

[JB]

Vill basarna ha större låda så kan du alltid proppa lådorna smockfulla med dämpningsmaterial så blir lådan (enligt baselementet) större.

[RobotKeso]

Nice att du satsar lite på högtalarna det är dom värda tycker jag

Alltid kul och pilla med högtalare, bra träning med att byta kanter på element ockśå.

Vill basarna ha större låda så kan du alltid proppa lådorna smockfulla med dämpningsmaterial så blir lådan (enligt baselementet) större.

Aha kanske därför ena baselementet var inlindat i dämpmaterial.

[RobotKeso]

Har köpt ett till par hemmabyggen. Enorma (80x87x50cm)



Ser ut att vara bashorn?

[Nattlorden]

Åh.... så fint med lejontassar!

[PerStromgren]

Öppna och titta efter, vi är ju nyfikna! Jag sätter femton spänn på att det sitter koaxialelement i lådorna.

[Maccis]

Åh.... så fint med lejontassar!

Mycket!!

Och svängbara hjul i bakkant.

[RobotKeso]

Har dom inte hemma ännu, fick magsjuka inatt så kommer nog dröja några dagar till innan jag kan öppna dom. Behöver nog ta bort listerna på framsidan för att ta undan tyget. Tycker dom påminner om äldre Altec Lansing samt äldre JBL högtalare. Tror hjulen där bak kommer vara till bra hjälp för att flytta runt dessa bjässar.

Personen som byggt dessa har lagt ner lite extra tid för att få dom att se "klassiska" ut.

[RobotKeso]

Uppdatering! Nu är dom hemma hos mig. En jobbig historia att få upp dom till lägenheten, väger massa. Det kommer ut 3 högtalarkablar par ur lådan.

[Perfector]

Uppdatering! Nu är dom hemma hos mig. En jobbig historia att få upp dom till lägenheten, väger massa. Det kommer ut 3 högtalarkablar par ur lådan.

en till varje register kantänka med egen delning.
Bi-Amping?

[RobotKeso]

Uppdatering! Nu är dom hemma hos mig. En jobbig historia att få upp dom till lägenheten, väger massa. Det kommer ut 3 högtalarkablar par ur lådan.

en till varje register kantänka med egen delning.
Bi-Amping?

Det är min misstanke! Tyvärr har vi massa gäster på besök så kan inte ta av tyget och kika på vad som gömmer sig bakom. Ser inte igenom det heller.

[RobotKeso]

[Nattlorden]

Roligt att se ett bra whiskyglas, även om det inte är whisky i.

[RobotKeso]

Roligt att se ett bra whiskyglas, även om det inte är whisky i.

Det var breznak öl i glaset.




Detta står under högtalarna: M, D och AMP

[RobotKeso]

Gjort en snabb modell över hur högtalarna är uppbyggda:

[RobotKeso]

[Perfector]

RT-horn?
Kitten i sthlm hade ju sådana när dom var Kit

[RobotKeso]

RT-horn?
Kitten i sthlm hade ju sådana när dom var Kit

Ja precis! Läst någon tråd om RT-horn på denna sidan för något år sedan, dessa är ett par. Har öppnad upp hornet och fått syn på vad som sitter i dom.

Här kommer alla kablar, vet inte hur tanken är det skall funka.

[RobotKeso]

Är det meningen att sladden amp ska till förstärkaren och dom andra två till externa mellan samt diskanthögtalare?

[Perfector]

Är det meningen att sladden amp ska till förstärkaren och dom andra två till externa mellan samt diskanthögtalare?

Det låter troligt.
Hornet är nog kopplat intern, och då är det kablage till ett mellanregisterhorn samt en diskant.
Minns jag rätt så körde kitten med ett glasfiberhorn till mellan och en JBL 075 eller 077 till diskanten med delning som jag inte kommer ihåg längre.
Edit:
Däremot kommer jag väl ihåg att dåvarande medarbetaren Göran Kling satt med sax och klippte ihop en kurva från flera mätningar då han tyckte det såg för illa ut med de mätningar som Kitten gjorde i sin källare.
Det syns tom på en "mätning" som presenteras i någon ljudtidskrift.

[RobotKeso]

Är det meningen att sladden amp ska till förstärkaren och dom andra två till externa mellan samt diskanthögtalare?

Det låter troligt.
Hornet är nog kopplat intern, och då är det kablage till ett mellanregisterhorn samt en diskant.
Minns jag rätt så körde kitten med ett glasfiberhorn till mellan och en JBL 075 eller 077 till diskanten med delning som jag inte kommer ihåg längre.
Edit:
Däremot kommer jag väl ihåg att dåvarande medarbetaren Göran Kling satt med sax och klippte ihop en kurva från flera mätningar då han tyckte det såg för illa ut med de mätningar som Kitten gjorde i sin källare.
Det syns tom på en "mätning" som presenteras i någon ljudtidskrift.

Det såldes även ett par Altec Lansing 811B med 806 driver samt pioneer dt100 diskanter i auktionshuset, antar att det var dom som använts till dessa?

[RobotKeso]

Har provlyssnar på dom nu, tog ett par "skräp"stativare som fick blir mellan och diskantregister. Det är ingen djupbas direkt, mina onkyo högtalare gräver djupare en dessa bjässar. Däremot så är det en rejäl mellanbas i dom, den som slår mot en dock tror jag att man inte behöver så stora lådor för att uppnå det. Basen som sitter i är en JBL 2206H och enligt nätet så är det en PA mellanbas just. Verkligen bästa elementet för hornet? Just nu så känns storleken helt onödig hehe.

Kom och tänka på flera påpekade att Gamma basarna gillar stora lådor, gillar dom horn?

[Perfector]

Har provlyssnar på dom nu, tog ett par "skräp"stativare som fick blir mellan och diskantregister. Det är ingen djupbas direkt, mina onkyo högtalare gräver djupare en dessa bjässar. Däremot så är det en rejäl mellanbas i dom, den som slår mot en dock tror jag att man inte behöver så stora lådor för att uppnå det. Basen som sitter i är en JBL 2206H och enligt nätet så är det en PA mellanbas just. Verkligen bästa elementet för hornet? Just nu så känns storleken helt onödig hehe.

Kom och tänka på flera påpekade att Gamma basarna gillar stora lådor, gillar dom horn?

HiFi-Kit använde just Gamma BK 3013 i sina för den höga verkningsgraden och att basarna går till 25 Hz.
Dessutom var dom billigare än mycket annat

[RobotKeso]

Har provlyssnar på dom nu, tog ett par "skräp"stativare som fick blir mellan och diskantregister. Det är ingen djupbas direkt, mina onkyo högtalare gräver djupare en dessa bjässar. Däremot så är det en rejäl mellanbas i dom, den som slår mot en dock tror jag att man inte behöver så stora lådor för att uppnå det. Basen som sitter i är en JBL 2206H och enligt nätet så är det en PA mellanbas just. Verkligen bästa elementet för hornet? Just nu så känns storleken helt onödig hehe.

Kom och tänka på flera påpekade att Gamma basarna gillar stora lådor, gillar dom horn?

HiFi-Kit använde just Gamma BK 3013 i sina för den höga verkningsgraden och att basarna går till 25 Hz.
Dessutom var dom billigare än mycket annat

Ja Gamman har 25hz - 5khz och JBLen har 45hz - 3,5khz, vilket jag tycker är konstigt att ha ett element som går till 45hz i ett horn?

[Nattlorden]

Har provlyssnar på dom nu, tog ett par "skräp"stativare som fick blir mellan och diskantregister. Det är ingen djupbas direkt, mina onkyo högtalare gräver djupare en dessa bjässar. Däremot så är det en rejäl mellanbas i dom, den som slår mot en dock tror jag att man inte behöver så stora lådor för att uppnå det. Basen som sitter i är en JBL 2206H och enligt nätet så är det en PA mellanbas just. Verkligen bästa elementet för hornet? Just nu så känns storleken helt onödig hehe.

Kom och tänka på flera påpekade att Gamma basarna gillar stora lådor, gillar dom horn?

HiFi-Kit använde just Gamma BK 3013 i sina för den höga verkningsgraden och att basarna går till 25 Hz.
Dessutom var dom billigare än mycket annat

Ja Gamman har 25hz - 5khz och JBLen har 45hz - 3,5khz, vilket jag tycker är konstigt att ha ett element som går till 45hz i ett horn?

Oftast inte så mycket musik som går lägre, så vill man bara lyssna på sådant, så kan man prioritera punch och sånt istället för djup...

[RobotKeso]

HiFi-Kit använde just Gamma BK 3013 i sina för den höga verkningsgraden och att basarna går till 25 Hz.
Dessutom var dom billigare än mycket annat

Ja Gamman har 25hz - 5khz och JBLen har 45hz - 3,5khz, vilket jag tycker är konstigt att ha ett element som går till 45hz i ett horn?

Oftast inte så mycket musik som går lägre, så vill man bara lyssna på sådant, så kan man prioritera punch och sånt istället för djup...

För nu så gör storleken inget för ljudet tycker jag. Vad är meningen med hornen om dom bara ska producera punch, det kan väl JBL elementen göra i en "vanligt" låda?

[Perfector]

Ja Gamman har 25hz - 5khz och JBLen har 45hz - 3,5khz, vilket jag tycker är konstigt att ha ett element som går till 45hz i ett horn?

Oftast inte så mycket musik som går lägre, så vill man bara lyssna på sådant, så kan man prioritera punch och sånt istället för djup...

För nu så gör storleken inget för ljudet tycker jag. Vad är meningen med hornen om dom bara ska producera punch, det kan väl JBL elementen göra i en "vanligt" låda?

Hög verkningsgrad och riktad verkan på ljudets spridning.
Stora PA-riggar brukar ha det för att spela långt och starkt.
För normala hemmabruk som är det lite överkurs, om man inte bor i stuga på landet eller med jävligt trevliga grannar.

[RobotKeso]

La upp lådorna som skänkes på hifitorget. Tänker att någon annan kan hitta på något kul med dom. Får hitta på något med elementen.
