Jo jag har sett att det finns en quadraphonic Beomaster 6000, men mitt allra första projekt råkade bli en Pioneer QX-747. Urcool! Och den hade bara lite problem med brus i två av tre utgångar. Kul nybörjarprojekt tänkte jag, men den här 18 kg tunga förstärkaren är fullproppad med kondingar och väldigt komplicerade schemor i massor. Så jag har sparat den till min pension, eller när jag känner att jag vill hålla på ett halvår eller två med samma förstärkare. Tålamod är tyvärr inte min bästa gren, så det blir nog inte snart. Så det blir inga fler 4-kanalare i närtid.
Änyhauw, så är jag tebaks från min årliga fjällsemester, men som inte liknar någon annan pga värmen upp i Lappland den här sommaren. Nästan inget i min packning blev använt, förutom shorts och några t-shirts. Normalt går jag aldrig med shorts i fjällen pga bromsar och mygg, om jag inte vill få lika kraftiga vader som Arnold S.
Dagen innan avfärd så pillade jag loss plasten ovanpå knapparna, och bara sträckte ut den. Det var ju inte så komplicerat! Typiskt mig att jaga upp mig lite. P2-knappen funkar nu, men man får trycka lite bestämt. Men det är ju ändå ingen vettig mänska som lyssnar på P2 så jag kommer inte lägga mer tid på den. Det som däremot oroade var att DC-spänningen ändå sprang iväg efter nån timmas lyssning på högre effekter (typ 40 av 60 räcker för att man behöver hörselskydd i mitt garage), då förstärkaren blivit varm. Även strömförbrukningen sprang iväg upp till 800 mA istf ca 300 mA, även om jag stängde av ljudet. Min oro är fortfarande att någon transistor har blivit lite kokt och mer värmekänslig. Men idag ägnade jag en lång stund åt att justera tomgångsspänningen efter lång tids användning. Det står i instruktionerna att man ska mäta på en kall förstärkare, men oftast brukar man behöva mäta efter en längre stund. Efter än mer nedjustering av DC-spänningen så verkar effektförstärkaren stabil.

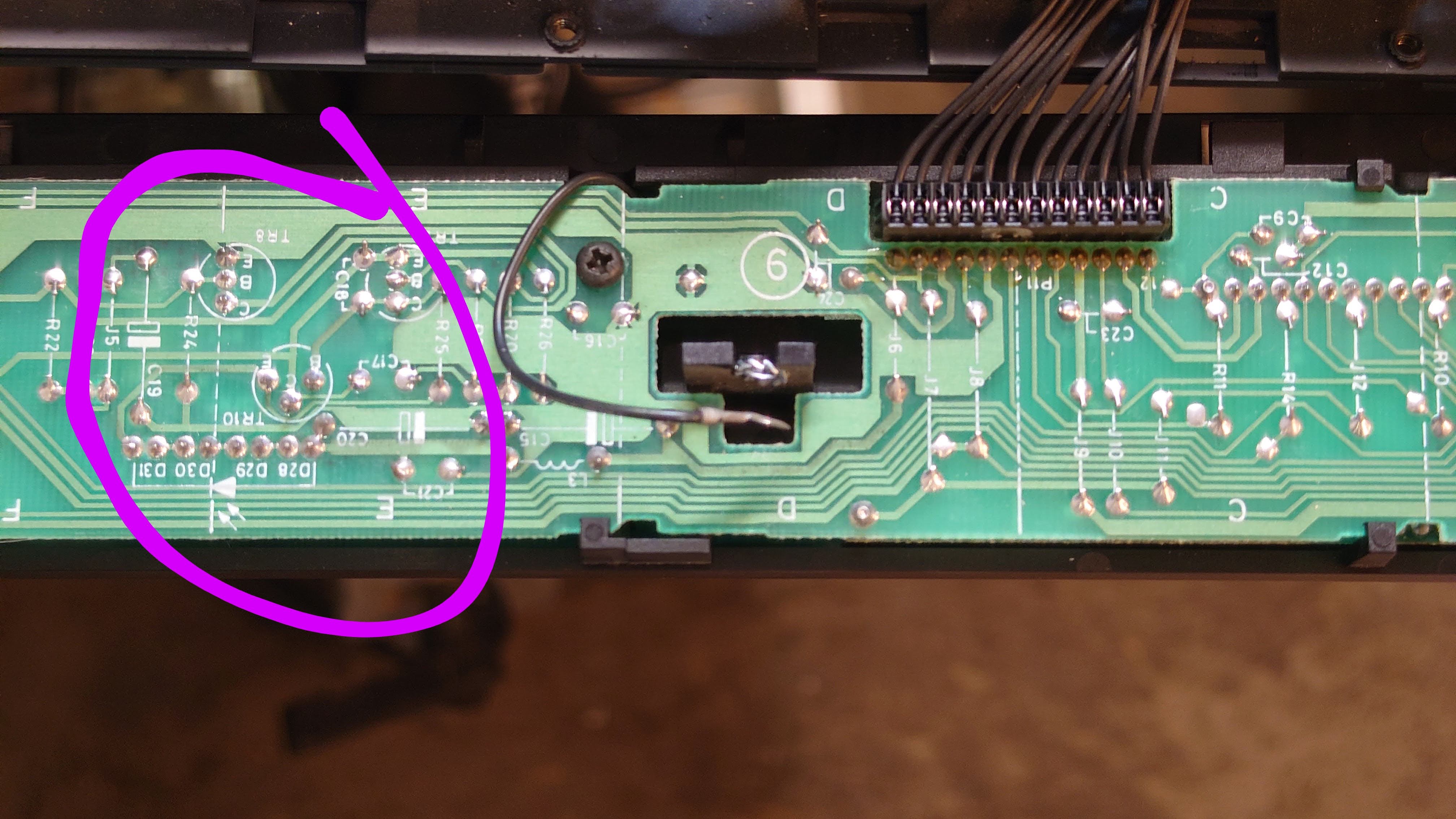

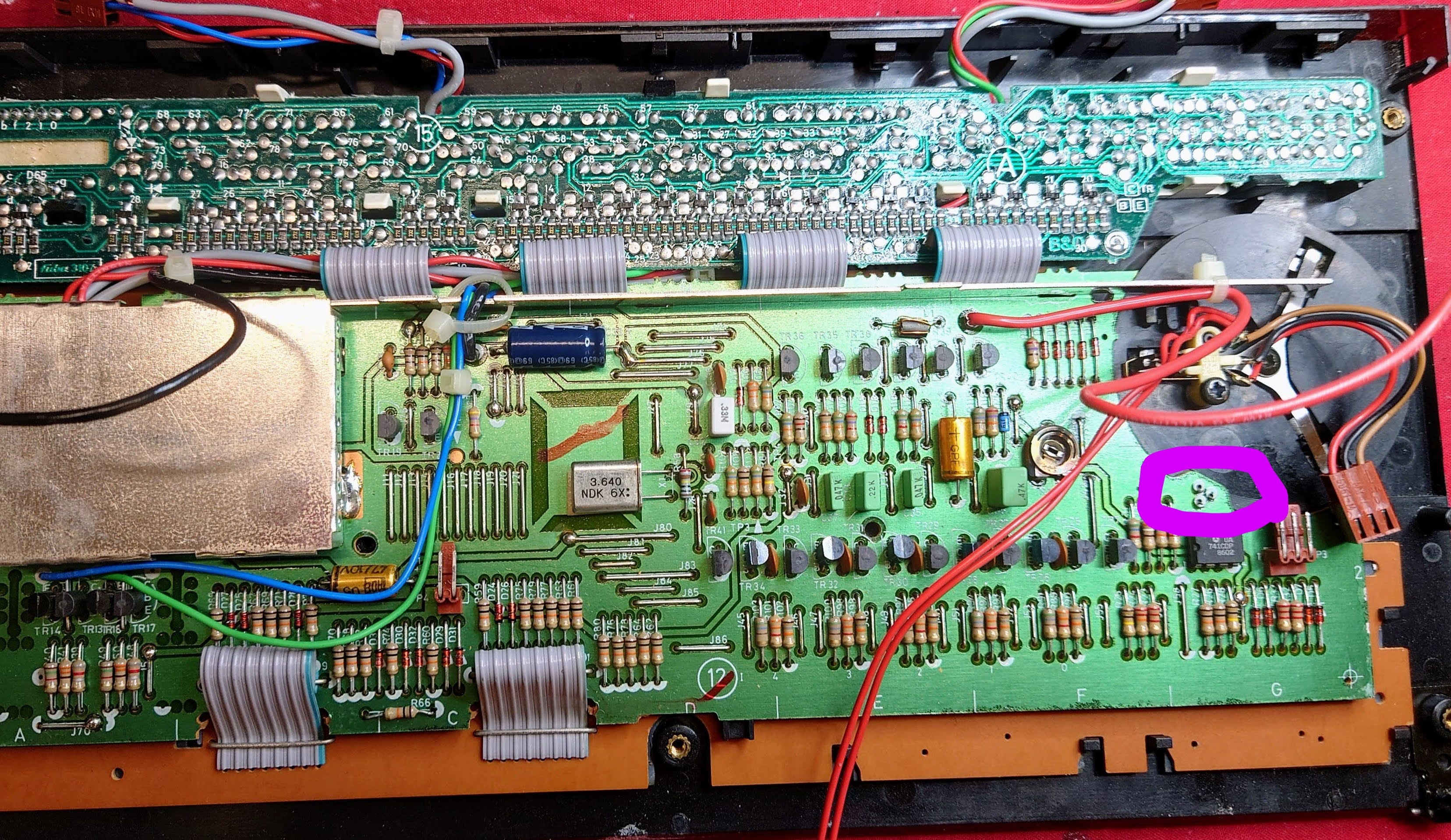

Så jag ägnade ett par timmar åt att byta alla elektrolyter på radio-kortet. De flesta var långt utanför spec faktiskt. Det är lite ovanligt för mig. Och med det är jag ganska klar. Det är displayen för radiofrekvensen som behöver fixar igen, och ev är det något konstigt med mätaren för radiofrekvensen för om jag trycker lite på antenn-kontakten så händer märkliga saker. Displayen för radiofrekvensen lyser också lite väl starkt så ev skulle jag behöva byta alla motstånd till led'arna.
Med spotify inkopplad på TP2 låter den iaf fanstastiskt! Bra ljud över hela registret och bra punch både bas och diskant. För ovanlighet skull låter den bättre med loudness på, och aningens nedtonad diskant. Normalt tycker jag man ska låta bli loudness och dra ner både diskant och bas till noll; dra upp volymen tills det låter bra, och sen öka bas och diskant tills man är nöjd. Nu har jag monterat ihop den fula Beomastern och den kommer nog få vara som den är ett tag.
- 20250722_202828~2.JPG (253.2 KiB) Visad 578 gånger
När jag kom hem så hade dottern varit med om en tragisk olycka med en bäddsoffa som råkat fällas ut på hennes Harman Kardon HK 670, och kapat av en knapp (!) och böjt en annan
Dessutom hade ljudet försvunnit...
Men när jag provade den så fanns ljudet kvar i vänster kanal, men det fanns 5V DC på högra. Jag har inte fixat något med HK670:n så jag misstänkte att den försvunna kanalen nog inte försvann pga bäddsoffan. En snabb kik under huven får mig att tro att åtminstone filterkondingarna är helt väck och därmed även annat (jag har aldrig sett så bucklade kondingar förutom en som exploderade efter att jag kopplat en filterkonding på fel polaritet).
Båda är nog mer eller mindre defekta, och den ena ganska illa tilltygad. Så jag börjar med den tilltygade. Egentligen är jag mitt uppe i att fixa en Tandberg TR-1000, men nu blir det några timmar med den ena Beomastern och se om det går att få den att låta mer än ett gurglande från ena kanalen och inget på andra. En dansk, en norsk och svensk alltså. Den visuellt finare Beomastern har jag gömt under arbetsbänken i en sopsäck i garaget, och så hoppas jag att min sambo inte märker att det har letat sig hem ännu en halvtrasig förstärkare.
Dessutom gillar jag min egna lödpenna bättre. Jag köpte 60 små LED'ar men får nog köpa fler. Det är otroligt lätt att smätta iväg en LED mha pincetten och sen finns de inte. Lödtennet flyter inte ut på folien och dessutom lossnade den ytterst tunna folien från PCB't på en LED! Jag försökte löda fast den först för att sen sätta en droppe snabblim, men efter 20 försök att löda fast LED'en gick folien av
Så det var inte så enkelt. Helst hade jag velat dela på matningen till höger och vänster kanal för att så man kunde ringa in felen lättare, men det ser inte så enkelt ut att göra det. Jag måste ev löda loss effekttransistorerna på ena kanalen gissar jag. Eller börja med ta bort R143/144 och R243/244 (0.22 ohm), kolla överström, och sen sätta i ett par i taget vore lättare kanske.
