harman/kardon 630, död FM radio?

av **jvg** » 2013-02-27 20:42

Hallå där,

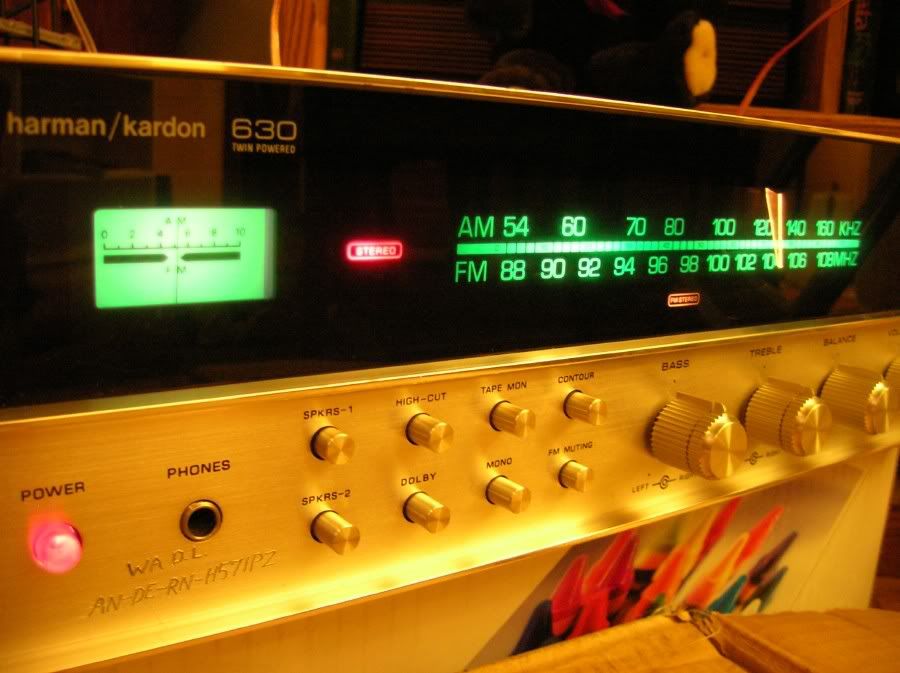

Någon som är hemma på h/k 630 "Twin Powered"?

Jag har en som fungerar bra, förutom att FM radion är död.
Inget brus eller sus alls, knäpptyst.
Däremot rör sig tuning-nålen som om den hittade stationer, men inget ljud hörs.

AM radion fungerar, det brusar och nån station hörs långt bortifrån.

Maskinen har "FM Muting" funktion, funderar på om det kan vara nåt där som spökar iochmed att det är helt tyst?
Muting adjust på baksidan gör ingen skillnad.

Servicemanual med schema finns här om nån vill titta:
http://manuals.harman.com/hk/Service%20 ... 0%20sm.pdf

B3 - B6 spänningar uppmätta och är ok.

Alla tips mottages tacksamt.

/jvg

av **Flint** » 2013-02-27 21:14

Motionera knapparna, brytarna, vreden.

Hur dog radion? Plötsligt eller under säg 20 år?

av **Fjonkalicious** » 2013-02-27 21:15

Du har bara inte oxid i muting knappen?

av **Svempa** » 2013-02-27 21:27

Jag gissar att det är stereodekoder-ICn som gett upp, MC1307. Det är tyvärr inte så ovanligt.

av **jvg** » 2013-02-27 21:35

Flint skrev:Motionera knapparna, brytarna, vreden.

Hur dog radion? Plötsligt eller under säg 20 år?

Okänt hur den dog, var så när jag la vantarna på den.
Allt är motionerat och smörjt.

Fjonkalicious skrev:Du har bara inte oxid i muting knappen?

FM Mute-knappen jordar vid läge OFF som den ska.

Svempa skrev:Jag gissar att det är stereodekoder-ICn som gett upp, MC1307. Det är tyvärr inte så ovanligt.

Intressant.
Att mäta in och ut på den kräver minst oscilloscope antar jag?

av **Flint** » 2013-02-27 21:47

Du verkar ju ha koll. Mät den dc som tydligen switchar av/på (hög/låg) på TR707:s kollektor och följ den dit den hamnar och se hur den krestsen reagerar. Har inte kollat men det kanske är stereodekodern som Svempa nämner. Även den borde reagera med en ändrad dc på något ben vid av/på. Hypotes.

av **zvenamp** » 2013-02-27 21:56

http://www.ebay.com/itm/Motorola-MC1307 ... 3f222b588d

om du behöver en ny...

eller ersättare NTE722

av **Svempa** » 2013-02-27 22:15

Att titta på insignalen till ICn med oscilloskop skulle förstås ge svaret men utan instrument kan man t ex koppla förbi signalen och lyssna istället. Lyft någon komponent på utgången av endera kanalen av stereodekodern och anslut insignalen dit istället så bör du få ljud på en kanal.

Edit: förtydligande

av **jvg** » 2013-02-27 22:34

Flint skrev:Du verkar ju ha koll. Mät den dc som tydligen switchar av/på (hög/låg) på TR707:s kollektor och följ den dit den hamnar och se hur den krestsen reagerar. Har inte kollat men det kanske är stereodekodern som Svempa nämner. Även den borde reagera med en ändrad dc på något ben vid av/på. Hypotes.

Med muting adjust uppskruvad (?) max medurs och med FM Muting ON har jag 0,7V på TR707 kollektor, vilket till ingången på IC301 ger mig.. ingenting, några millivolt.

Jag är osäker på hur det ska fungera.
Vet inte om composite signalen ska vara mätbar med vanlig multimeter?

Svempa skrev:Lyft någon komponent på utgången av endera kanalen och anslut insignalen dit istället så bör du få ljud på en kanal.

Ansluta composite-ingång IC301 ben 3 direkt till en av utgångarna ben 11 eller 12?

av **Flint** » 2013-02-27 22:47

Tr707 har tydligen en ac kortslutande funktion och inte dc-nivå som jag antog. Undra om inte ljudsignalen går in på stift 5 och antingen mutas av Tr707 eller går vidare till stereodekodern. Försök att hitta något sätt att kolla om det finns ljudsignal på stift 5 eller 6 (kanske med dc) bara för att se om den första delen av radion fungerar. Säkert linjenivå som du kan lyfta in på en annan förstärkare.

av **jvg** » 2013-02-27 23:02

Jag gjorde som Svempa skrev, kortslöt ingång på IC301 med utgång och se på 17.. där fanns radion

Ganska låg ljudvolym dock, kanske är det nån sorts inbyggd förstärkning i kretsen eller något annat som sätts ur spel när man bara kortsluter sådär?
Får nog bli ett byte av IC301 till att börja med.

Tack för hjälpen alla.

/jvg

av **Flint** » 2013-02-27 23:06

Svempa har varit med förr i såna här kretsar.

HK630 var/är en bra förstärkare så den är värld att fungera fullt ut.

av **rolfzetterberg** » 2013-02-28 17:23

Att direkt kortsluta två ben på en IC är lite väl vågat.Mycket säkrare att använda en konding på någon eller några uF.
Parallelltråd?
http://www.audiokarma.org/forums/showth ... p?t=504958

av **jvg** » 2013-02-28 17:56

rolfzetterberg skrev:Parallelltråd?
http://www.audiokarma.org/forums/showth ... p?t=504958

Yes.
Sämre respons där dock :!:

av **Svempa** » 2013-02-28 21:52

Jag var inte tydlig nog uppenbarligen. Jag menade att man tillfälligt skulle plocka bort någon komponent på utgången av stereodekodern (t ex C318) och ansluta insignalen dit. Att koppla ihop två ben direkt rekommenerar jag absolut inte, har man otur går något ytterligare sönder. Insignalen innehåller ju en summasignal som går att lyssna på direkt plus en skillnadssignal uppflyttad 19kHz.

av **jvg** » 2013-03-10 11:37

Hursomhelst, om någon undrar så hjälpte det att byta IC301.


/jvg

av **Fjonkalicious** » 2013-03-10 11:43

Vad roligt! Glad för din skull!
