Schema till delningsfilter MP miniring

[Prozac]

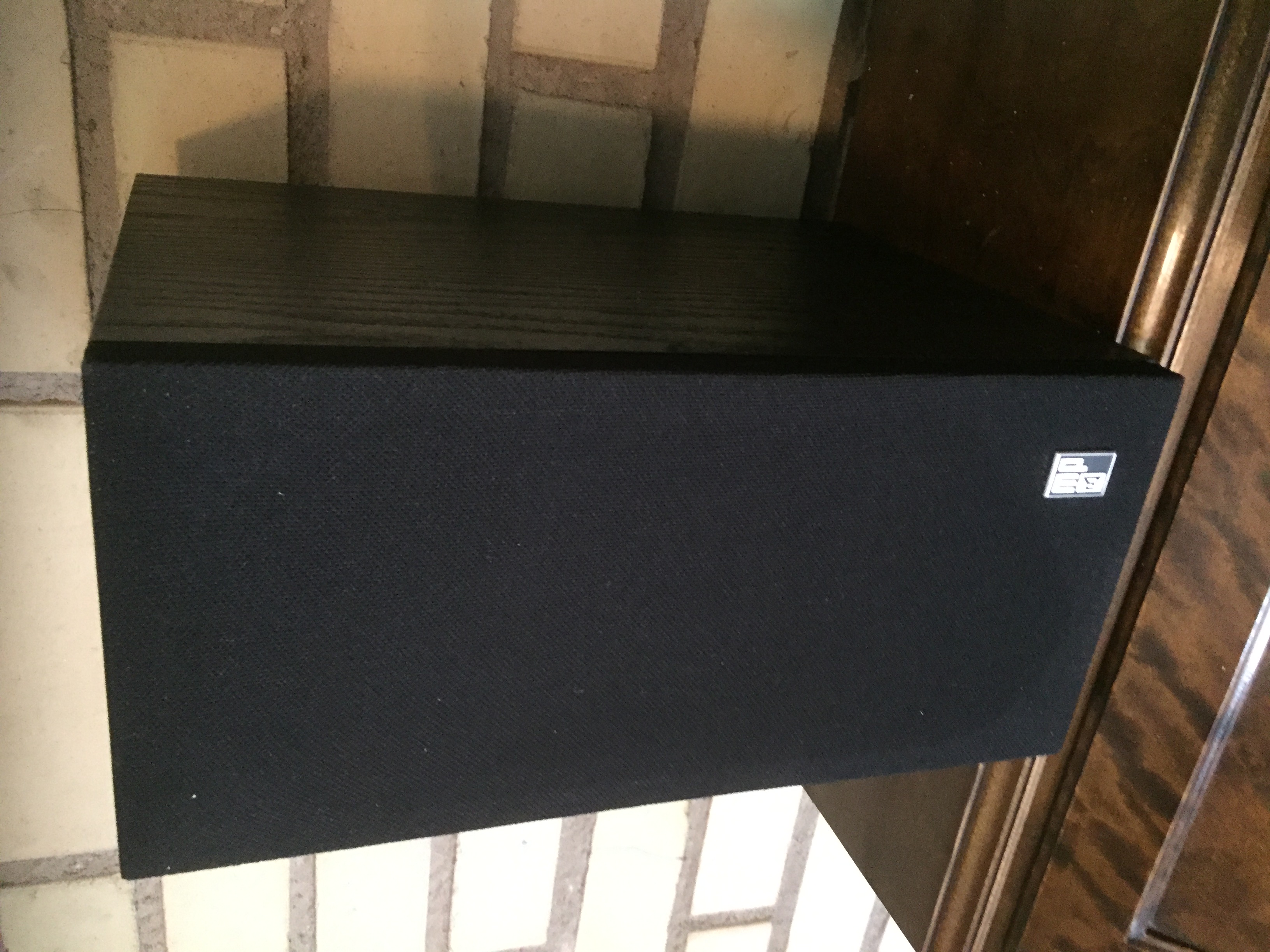

Med fronten på ser de ut såhär:

[Lasse-]

Jo dom där basarna med plastkon sålde dom på Hifikit när det inte gick att få tag i orginalet mina är tillock med
Omkastade på Hifikit för flera år sedan så dom hänger med.

lasse

[RogerGustavsson]

Så Prozacs Miniring är inte original utan försedda med ersättningselement? Synd.

Håller på och tömmer, mera städar, garaget och där ligger mina Miniring nedpackade. Kanske skulle ta dem i drift? Fast i garaget finns en massa annat ståendes som jag hellre vill ta i drift...

[Prozac]

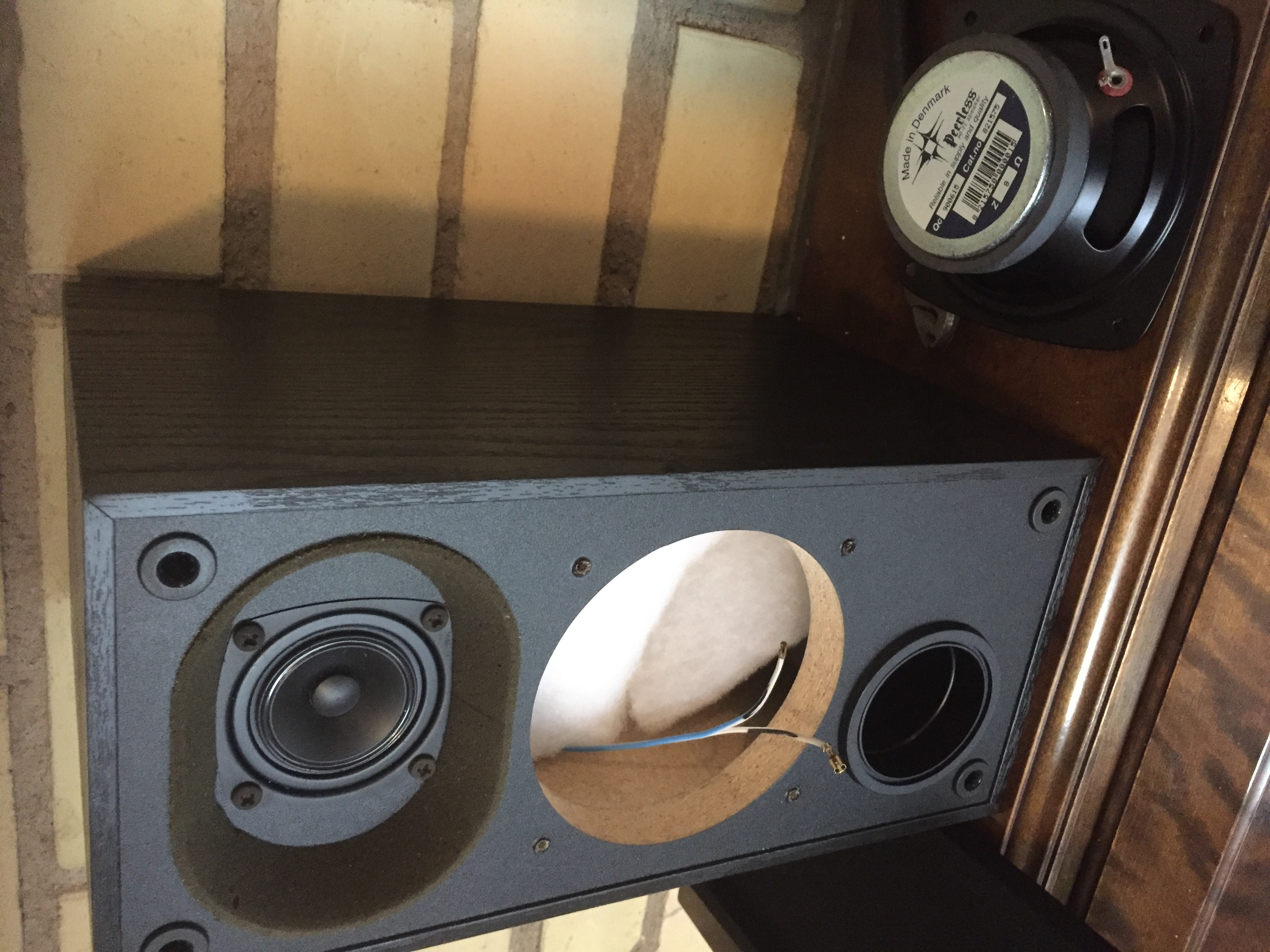

Det ser ut som om elementen bytts ut nångång till Peerless CT62 och det mellanregister som beskrivits tidigare i tråden. Får se om det blir en renovering nu...

[RogerGustavsson]

Med tanke på att de elementet har avvikande data mot Miniring-basen undrar jag hur det låter med hela skumkanter?

https://www.tymphany.com/wordpress/wp-c ... 821575.pdf

Vill minnas att basreflexavstämningen ligger vid 75 Hz. Hur man ska få 821575 med sina 105 Hz i fri luft att hamna så lågt i låda?

[Prozac]

Hade inte Lasse en lösning på detta? Antingen höja konens massa eller minska upphängningens motstånd?

[RogerGustavsson]

Fast den metoden räcker väl inte med tanke på att originalbasen har en annan impedans?

[Prozac]

Vilken impedans hade pappbasen då? Ev kan man justera med det parallellkopplade motståndet du nämnde tidigare? Hur gjorde Lasse? Sedan kan det finnas skillnader i känslighet...slutligen tillkommer att i mina miniring sitter CT62 som skiljer sig mot de äldre diskanterna. Jag tror man får se över filtren i sin helhet

[Prozac]

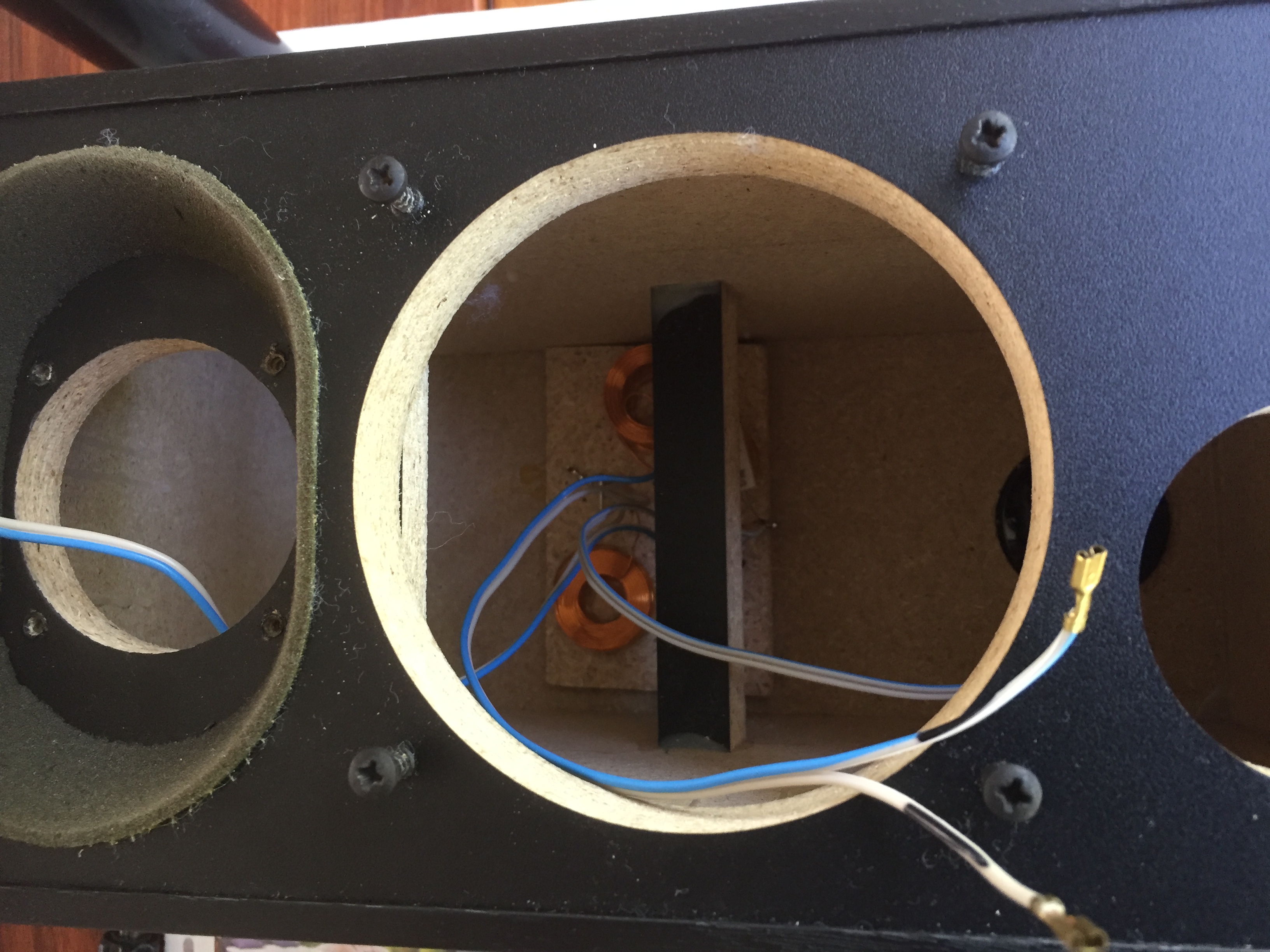

En bild av insidan.

[RogerGustavsson]

Ser att din låda är en senare version med ett extra stag. Jag satte dit ett stag när jag hade isär mina strax efter inköp innan jul 83. Eftersom fronterna svalde en hel del diskant, ersattes de med öppnare skumplastfronter. Jag har ett svagt minne av hur delningsfiltret var uppbyggt. För basen en seriespole med ett motstånd parallellt. För diskanten seriekondensator och spole parallellt. Körde en uppsättning med element från Miniring i bilen med ett likadant delningsfilter. Det hängde med till nästa bil fram till 94. Ångrar att jag inte plockade ut det systemet.

[Prozac]

Denna tråd inleddes med en fråga hur filtret ser ut. Dessa högt har ju inte sålts på många år och elementen går inte längre att köpa löst. Därför tycker jag det är ok att dela den inkompletta kunskap jag har. Nedan är en skiss på filtren och de delar som gick att läsa värdena på (dvs inte spolarna).
