Om ingen protesterar vilt så startar jag en tråd om en Harman Kardon HK670 från 70-talet. Helt ärligt tycker jag inte den är så supersnygg rent estetiskt. Den är större än den borde ha behövt vara och ser lite klumpig ut. Det är väldigt mycket luft under huven.

Min dotters HK670 hade varit med om en olycka som resulterade i en böjd basratt och en avkapad balansratt. Böjda potentiometerpinnar kan var nästan omöjliga att räta upp, och en kapad potentiometerpinne kan man nog inte limma tebaks tror jag. Så jag budade hem en HK450 för 400 kr för att ha ersättare (fast jag har inte kollat om potentiometrarna är har samma resistans måste jag erkänna).

20250722_151454 (1).JPG (1.18 MiB) Visad 244 gånger

Mitt husmorsknep för att bända av rattar är att sno en mellanstor sked och sätta en möbeltass på baksidan. Funkar bra och gör inga skador.

Jag är fortfarande nybörjare och lagar helst kretskort på plats, och kapar absolut inga sladdar utan att märka upp noggrant. Först brukar jag sitta och glo en timme eller så och fundera på hur jag ska kunna få ihop grejerna igen, om jag tar isär dem. Jag har lärt mig att det är trevligt att sätta lite eltejp på 220 V matningen, så slipper man få elchocker när man mäter spänningar så att jordfelsbrytaren löser ut och wifi'n hemma stannar och alla blir upprörda. Ett annat väldigt bra nybörjarråd är att sätta tillbaka skruvar när man lossat något. Förutom skruvarna undertill och på sidorna, är det (för mig) omöjligt att komma ihåg vilken skruv som satt var man ska få ihop det igen. Och det kommer ta emot när man försöker få tillbaka ett kretskort eller en panel pga den där skruven som skulle ha varit kvar i låddan när man trodde man var färdig. En annan sak jag brukar göra när jag börjar är att sätta bra maskeringstejp (inte frystejp) runt kanter på fronten som annars lätt skulle kunna få repor. Det är inte alltid så lämpligt att ta bort fronten för det är förtvivlat lätt att bryta av tuner-nålen eller orsaka andra skador medan vänder och vrider på receivern.

Till power-ampen'en på HK670 är det inte så värst många sladdar, men jag märker upp alla innan jag lossar de virade trådarna. Jag har sett proffsen på youtube som bara kapar alla och sen kan få ihop det, men jag är ganska långt därifrån.


När jag fått loss höger power-amp så testar jag power-transistorerna 2SB655A (som jag kommer ersätta med MJ15025G) och 2SD675A (med MJ15024G). De mäter upp ok märkligt nog! När jag inspekterar kretskortet så ser det bränt ut runt Q407/Q411 (högst upp på nästa bild) och Q409/Q413.
Q407/411 är 2SD666A NPN som jag kommer byta mot KSA1013, trots att de mätte upp ok. Q409/Q413 är 2SB646 PNP och ska gå att ersätta med KSC2383, men det blir en annan dag.



[Svempa]

Jag hoppas du menar tvärtom? KSA1013 är en PNP och KSC2383 är en NPN transistor.

Att kretskortet är missfärgat betyder inte nödvändigtvis att det är något fel på komponenterna. h/k körde ofta med hög effektutveckling i komponenterna vilket missfärgat med tiden. Vanligaste problemet är istället att lösningarna spricker av värmeutmattning. Löd om alla lödningar som som ser grå och spruckna ut så brukar det fungera. Kolla också tomgångs strömmen i sluttransistorerna. Den brukar driva iväg med ålder och värme.

[margunlun]

Jag hoppas du menar tvärtom? KSA1013 är en PNP och KSC2383 är en NPN transistor.

Att kretskortet är missfärgat betyder inte nödvändigtvis att det är något fel på komponenterna. h/k körde ofta med hög effektutveckling i komponenterna vilket missfärgat med tiden. Vanligaste problemet är istället att lösningarna spricker av värmeutmattning. Löd om alla lödningar som som ser grå och spruckna ut så brukar det fungera. Kolla också tomgångs strömmen i sluttransistorerna. Den brukar driva iväg med ålder och värme.

Tack för tipsen! Jo det ska vara tvärtom med transistorerna. Jag tror att folien till en av transistorernas ben faktiskt försvunnit. Svårt att gissa hur eller varför. Det ser ut att ha blivit riktigt varmt men behöver ju inte betyda för varmt. Jag provade att justera tomgångsspänningen men det hände inte så mycket, men lite. Ska byta trimpotarna för justeringarna.

[margunlun]

Jag råkade hitta raka snabbkopplingar på Clas Ohlson, och de var precis vad som den här HK670 behövde! Det gick att snäppa fast dem direkt på pinnarna från power-amp'en.


Men först lödde jag dit nya filterkondensatorer som anlände igår. Måste ge lite cred till min hjälpreda med böjliga armar och magnetfäste. Den hjälpte mig idag att hålla fast kondingarna medan jag lödde på andra sidan.


Ett litet meck med den här förstärkaren är att när man vill ha effekttransistorerna på plats så kommer man inte åt lödsidan. Men det gick att lösa med några krokodilklämmor.

Idag så bytte jag alla elektrolytkondingar på power-amp'en, Q409/Q13 till KSA1013Y (kunde funkat lika bra med KSA916), Q417 2SB647A(C) till KSA1013Y, Q419 2SD667A(C) till KSC2383Y. Sen fastnade jag på Q421, Q415 och Q423; de får vara för jag hittar inga vettiga ersättare med rätt benkonfiguration. Kanske jag orkar letar mer en annan dag.

Hursom så låter det i båda kanalerna! Tjohooo!


[Nattlorden]

Den hjälpredan var snäppet vassare än min... har två armar och förstoringsglas på min.

[MoonMartin]

power amp = effektförstärkare = slutsteg

[margunlun]

power amp = effektförstärkare = slutsteg

Exakt! Bra med översättning

Det sista jag gjorde igår var att sätta tebaks höger effektförstärkare på plats, och sen hördes inget ljud alls från höger kanal...så jag släckte ljuset i garaget i affekt och lämnade med en obscen fingergest åt HK670. Men idag så har jag sprejat "Tape Monitor"-brytaren, sprejat ihärdigt i ingågsväljaren med elektronikrengöring och roterat fram å tebaks, sprejat alla knappar på baksidan med elektronikrengöring och motionerat dem. Ljudet har kommit och gått på både höger och vänster sida under tiden, men just nu känns det stabilt. Det är iaf inget fel på min renovering av höger effektförstärkare. Jag bytte trim-pot'arna mot flervarvs-trimpot'ar, och tomgångsspänningarna är ok.

Det här med ljud-upplevelsen av en förstärkare är säkert högst subjektivt, och den här är ingen av mina favoriter hittills. Loudness-knappen ska man bara låta bli, men det är liksom inte någon wow-dynamik i ljudet. Tycker jag. Men det låter bra såklart. Tyvärr är folk hemma i huset så jag har inte kunna vrida upp volymen särskilt. Med frekvensgeneratorn på min mobil kunde jag mäta typ 5dB högre bas vid 90 Hz på höger kanal jämfört med vänster. Det är ganska mycket så jag såklart fortsätta med vänster, efter jag bytt kondingar och ev transistorer på equalizer-amp'en (utjämnarförstärkaren). Det kortet sitter dock under radiokortet. Jag bytte resterande kondingar på strömförsörjarkorten btw, men ingen av dem var särskilt utan för spec.

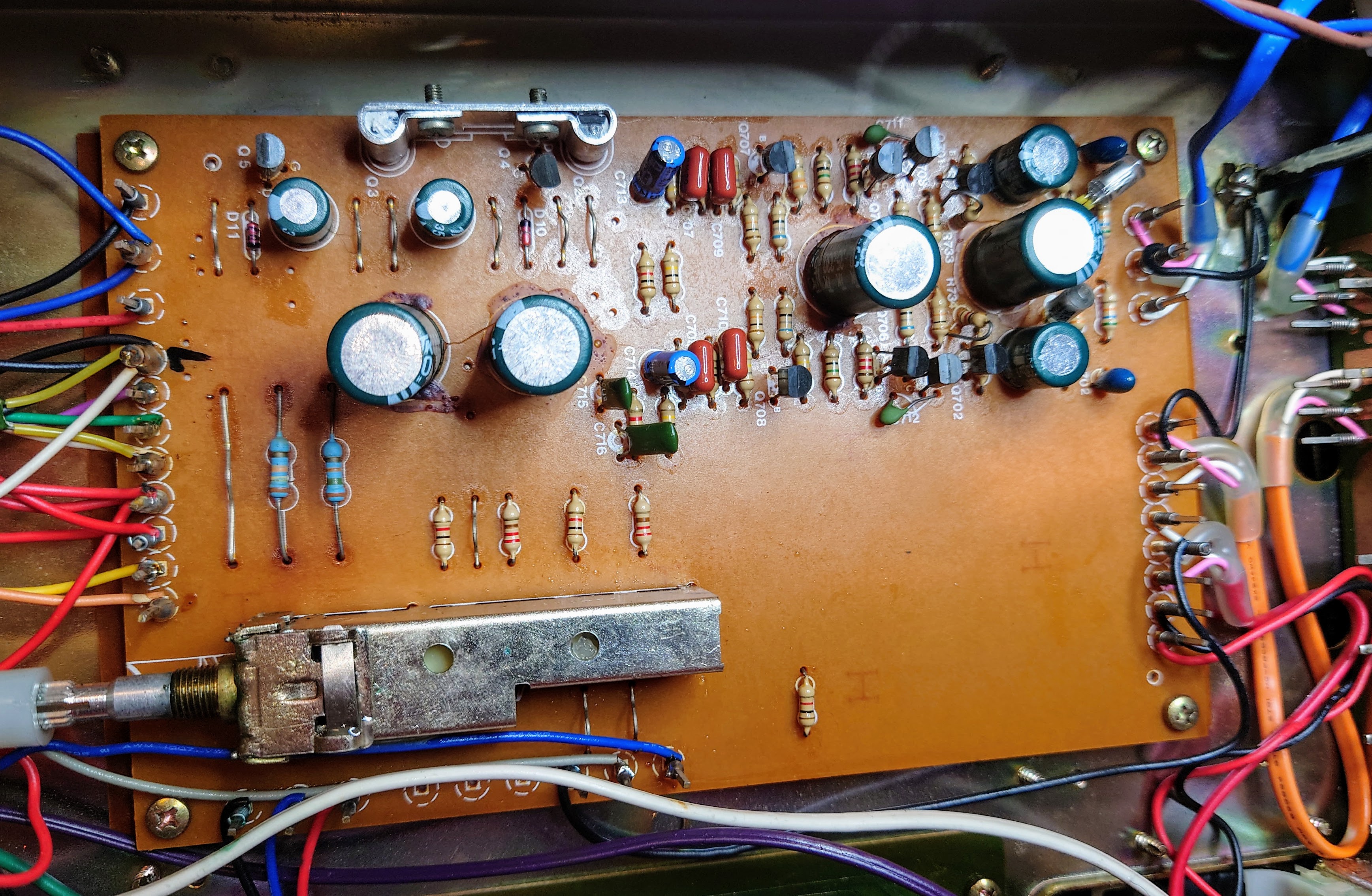

Utjämnarförstärkaren ser ut så här:


På motsatt sida sitter det här:

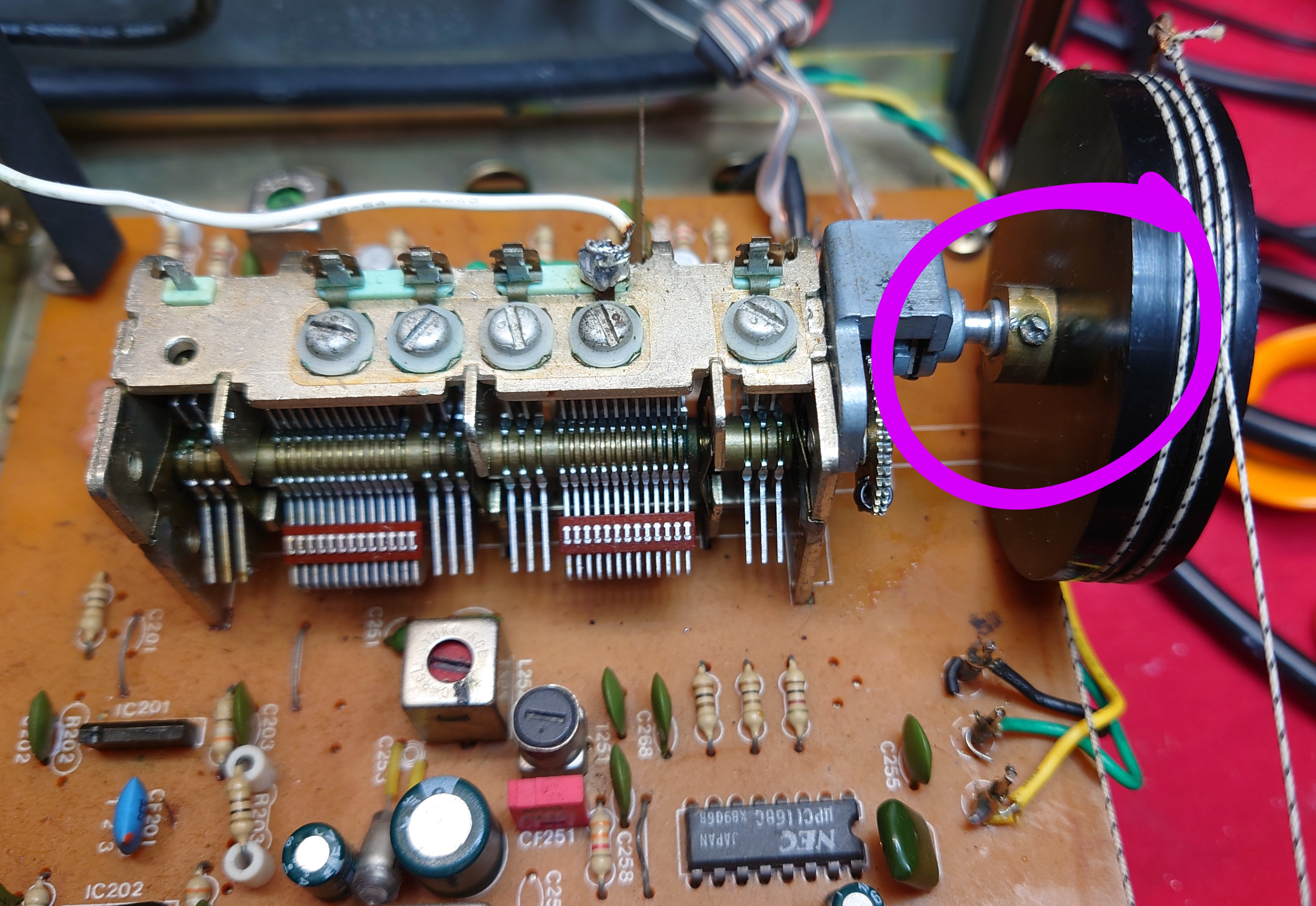

Det är nog tusen gånger enklare att skruva loss radiokortet först och låta utjämnarförstärkarkortet vara kvar på plats, men då måste jag lossa linan för radiokanalväljaren och det är inget man gör utan att sucka djupt. På den här sitter det dock en skruv på axeln som ser ut att vara möjligt att lossa! Innan man lossar linan så tejpar man fast linan på hjulet med en bra tejp. Och man tar bilder på varje trissa som linan passerar. Jag satte ihop en Pioneer SX-550 för ett tag sen efter mycket pill och tyckte det var "lustigt" att nålen liksom gick åt fel håll när jag rattade på ratten...udda designval tänkte jag...men såklart hade jag bara missat en korsning och en trissa.
