Rank Arena R-2020

[margunlun]

Hej! Jag är lite osäker om jag borde skriva på DIY istf här.

Hursom så har jag budat hem en jättefin Rank Arena R-2020 i nästan mint-condition. Jag har bara öppnat den lite snabbt och avoxiderat reglage och smörjt potentiometrar. Den låter helt ok, även om den inte är någon megawatt-maskin. Den har en "lustig" funktion som heter Ambio. Det är ett eget högtalaruttag med egen volymkontroll, men det låter urvattnat, klen och spöklikt rumsligt Det går inte att justera bas eller diskant alls, och inte heller balansen på Ambio-högtalarna. Dessutom kan man inte höra A+B eller A+Ambio samtidigt (A, B och Ambio exkluderar varandra mekansikt), så funktionen "Ambio" verkar helt meningslös. Gissar att det var ett försök från säljavdelningen att möta quadraphonic-receivers, och det här var ingenjörernas svar (är själv ingenjör)... Problemet är att jag kommer vilja renovera den genom att byta kondensatorer och kanske transistorer, och även om jag kan byta komponent för komponent så har jag ibland råkat göra något som inte är så bra. Typ en liten kortslutning vid mätning. Då sitter man fast med skägget i förstärkaren om man inte har scheman, och några sådana har jag inte hittat ännu. Har hittat för Rank Arena R-1020, och ev är den ganska lik R-2020, förutom Ambio.

Så frågan är om någon har schema eller vet var man hittar ett sånt för R-2020. Jag har kollat i länkarna från faktiskt.io, men många länkar är döda.

Mvh /Martin




[PerStromgren]

"Ambio" är säkert till för att återge rumsklang med hjälp av en så kallad Hafler-koppling, vilket helt enkelt är att skapa skillnaden mellan höger och vänster kanal! Prova att ansluta en högtalare och placera den bakom lyssningsplatsen!

PS. Anledningen till att det låter tunt är säkert att de flesta (gamla) mixar hade bas i mitten och därför försvinner när skillnadssignalen återges.

Ref: https://en.wikipedia.org/wiki/Hafler_circuit

[margunlun]

Åhå, tack! Man borde prova med nån gammal skiva helt enkelt. Det går ev att tvinga A+Ambio om man trycker in båda knapparna samtidigt har jag märkt. Men jag vet inte om det är meningen att man ska göra så. Hade varit najs med en användarmanual.

[PerStromgren]

Åhå, tack! Man borde prova med nån gammal skiva helt enkelt. Det går ev att tvinga A+Ambio om man trycker in båda knapparna samtidigt har jag märkt. Men jag vet inte om det är meningen att man ska göra så. Hade varit najs med en användarmanual.

Vad som helst med akustisk musik brunkar ge bra resultat, enligt min erfarenhet.

[margunlun]

Provade med Lennons "Mind Games" LP, och nu hörs det något bättre i Ambio-högtalarna faktiskt!

[PerStromgren]

Provade med Lennons "Mind Games" LP, och nu hörs det något bättre i Ambio-högtalarna faktiskt!

Den allra starkaste effekten får du om de bägge kanalerna spelar helt ur fas. Om du har en testskiva, finns det säkert ett spår med fastest där, där en röst (eller instrument) spelar ur fas för att kolla fasen på högtalarna.

Om du har tillgång till Spotify finns till exempel detta spår: https://open.spotify.com/track/58njVLqT ... 12df6b49f9

Där bör "out of phase"-delen höras starkt i ambiokanalen.

[margunlun]

Provade med Lennons "Mind Games" LP, och nu hörs det något bättre i Ambio-högtalarna faktiskt!

Den allra starkaste effekten får du om de bägge kanalerna spelar helt ur fas. Om du har en testskiva, finns det säkert ett spår med fastest där, där en röst (eller instrument) spelar ur fas för att kolla fasen på högtalarna.

Om du har tillgång till Spotify finns till exempel detta spår: https://open.spotify.com/track/58njVLqT ... 12df6b49f9

Där bör "out of phase"-delen höras starkt i ambiokanalen.

Hm, provade nu på jobbet (där jag förvarar och provspelar de flesta av mina förstärkare eftersom sambon av någon märklig anledning inte tycker de pryder hemmet), men det hördes nästan inget alls med Spotify-out-of-phase-testet. Har kollat alla inställningar i Spotify, men ser inget som borde hindra out-of-phase. Bäst funkar Ambio med skiva fortfarande. Men helt ärligt, det låter ju mkt bättre att koppla in A+B istället Förstår att Ambio dog ut ganska raskt.


[PerStromgren]

Då håller inte min teori om vad Ambio innebär i din förstärkare. Hoppas att någon hittar en handbok eller ett schema! Mystiken tätnar!

[PerStromgren]

PS. Du kanske helt enkelt ska öppna och se hur det är kopplat?

[Bill50x]

Jag tror fortfarande att PS har rätt i sitt antagande, att det är någon sorts skillnadssignal som går ut i ambio-läget. Ett sätt att kolla detta är att testa med att koppla de bakre högtalarna tillsammans med frontarna på samma uttag. Dvs frontarna kopplar man in som vanligt och de bakre högtalarna seriekopplar man och ansluter till plus-polerna. Det kommer, framför allt med akustiskt live-inspelad musik, ge en mycket rumslig återgivning. Därefter kopplar du in de bakre högtalarna på ambio-uttagen (istället för tillsammans med de främre högtalarna) och jämför. Låter det ungefär likadant?

/ B

[margunlun]

Insåg att jag inte spelar stereo-ljud alls från mobilen Ska googla och se om jag hittar varför, men jag provade spela från laptopen istället och då hörs Ambio-effekten solklart med out-of-phase-testet! Kul!

[margunlun]

Hittade problemet med mono-ljudet på min android under inställningar->tillgänglighet->ljudjustering! Hm, hur har jag inte märkt det förrän nu... Trodde att det räckte att välja stereo i Spotify.

Och NU blev det helt annat ljud i Ambio! Fasiken! Riktigt najs ju! Nu vart det ju helt värt köpet för 300 kronor bara för att höra detta

Stort Tack för feedbacken!

[rolfzetterberg]

Ambio fanns på många receivrar-t.ex Luxor,Ferguson,Goodmans osv.

Det kom också tillsatser avsedda att kopplas till en vanlig stereo,t.ex:
https://user.faktiskt.io/Cicaro/Luxor/P ... /R2G-2.pdf
https://beocentral.com/ambiocontrolunit

Hur funkar det?
https://svalander.se/tips_fakta/vinyl_o ... tereo_cd4/

[Bill50x]

Ambio fanns på många receivrar-t.ex Luxor,Ferguson,Goodmans osv.

Finns ju också ett LTS-bygge signerat av Ing. Öhman som är en passiv enhet att koppla mellan förstärkare (med pre out) eller försteg och ett extra slutsteg.

Själv har jag bara provat att koppla in en tredje högtalare på plusterminalerna på förstärkaren och placerat högtalaren bakom mig. För länge sedan och jag minns särskilt hur bra det lät med en Jimi Hendrix-skiva och av någon anledning blev basen betydligt mer artikulerad. Märkligt eftersom basen oftast ligger i mono för att inte ställa till det för vinylspelaren, men kanske det var "övertonerna" (de ligger ju ändå ganska lågt på en basgitarr) som fixade detta.

/ B

[margunlun]

Det kändes som dags att fortsätta med Rank Arena R-2020 igen. Alltså den låter otroligt bra i mitt tycke trots sina få megawatt, och man behöver inte ratta upp mer än till halva maxvolymen med fyra 8 Ohms-högtalare innan sambon knackar från sovrummet ovanför. Krispigt klart ljud över hela registret (som iofs inte är så brett längre vid 56 års ålder) med bra tryck i basen. I mitt tycke klart bättre än min Marantz 2015B och den ganska odugliga Kendwood KR-2400 som ändå är i samma watt-liga. Jag har läst lite på en tråd här på faktiskt om lillebrorsan R-1020, och jag gissar på att schemat i är ganska likt i stora delar. Det är samma effekttransistorer (ED260) och layouten liknar R-2020. Men eftersom jag inte har ett schema för R-2020 så blir det bara att ersätta elektrolyter. Det är för riskabelt (och onödigt) att byta transistorer.

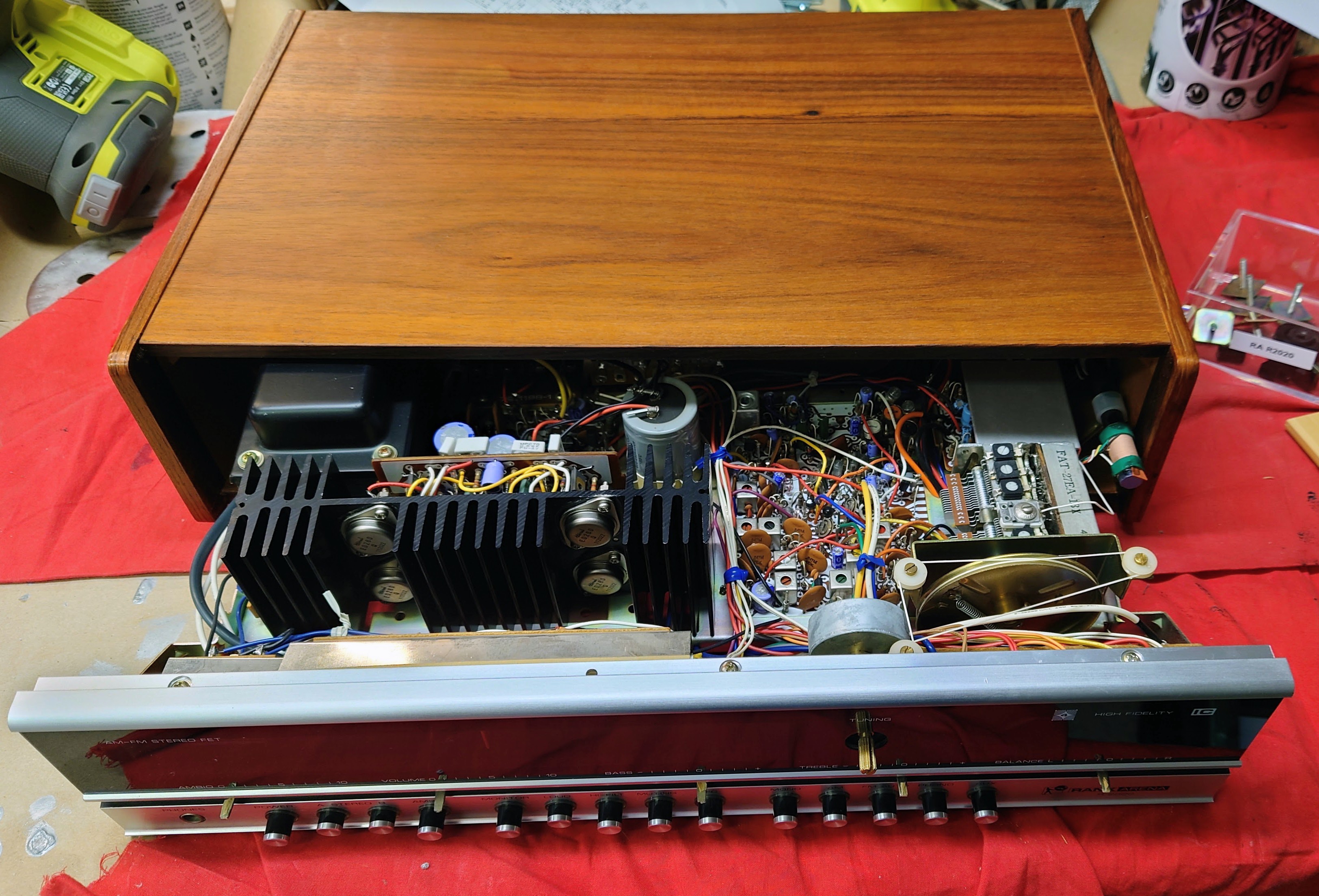

Det är bara att lossa skruvarna i botten och dra fram innanmätet framifrån.

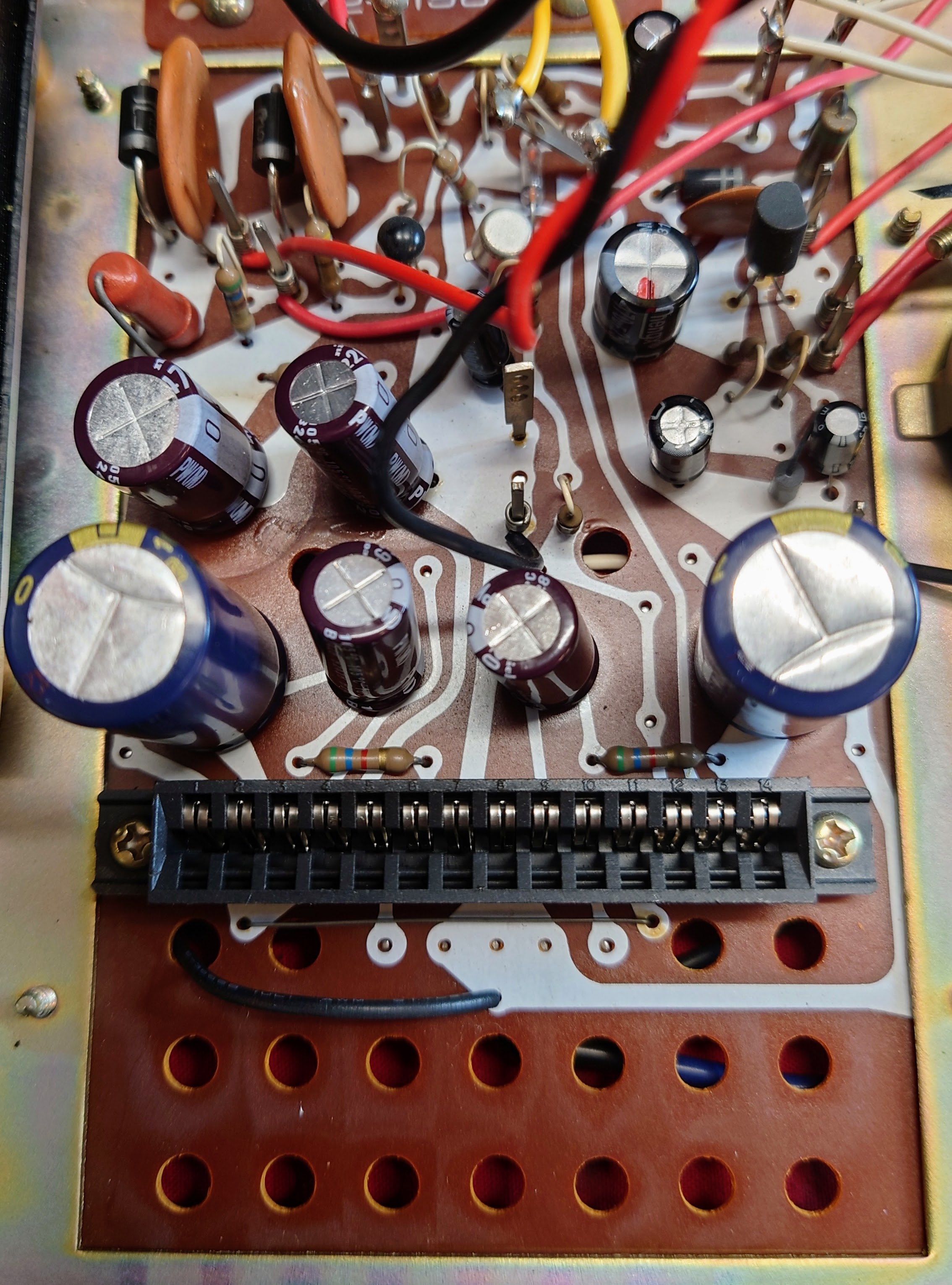

Den som skrev om R-1020 hade problem med brus och brum, men jag tycker inte det är något större problem. Visst, om jag rattar upp till 6/10 på volymen utan input så hörs ett brus och brum, men inte värre skulle jag sagt än från andra förstärkare från samma era. Det är många kretskort utspridda här och där, men trådar emellan. Något som jag inte sett på de förstärkare jag råddat med hittills från 70-talet är kontakten till effektförstärkaren. Den är ju riktigt najs! Bara att lossa två skruvar undertill till kylflänsarna så drar man loss hela kortet. Wow!

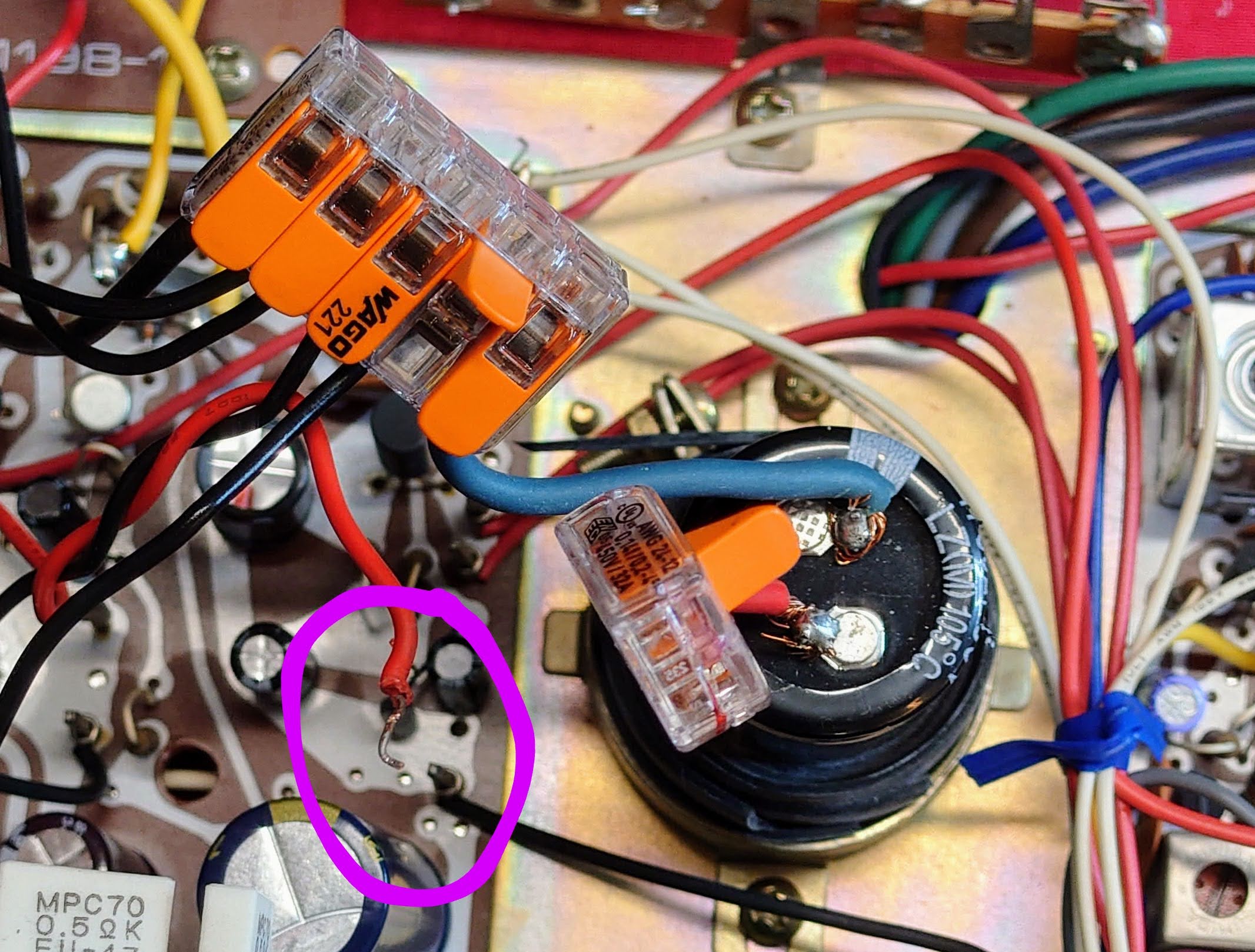

Ja, jag byttre såklart filterkondensatorn. Det blev en 4700uF (med cykelslang runt) istf 2200uF, då jag inte hade någon närmre. Det finns ingen större anledning tror jag att gå upp så mycket. Inget blir bättre såvitt jag förstått. Tvärtom tar det längre tid innan den blir urladdad och det kommer ljud från förstärkaren ganska lång tid efter avstängning. Jag gillar mina skarvkopplingar som gör det enkelt att koppla bort den stora elektrolyten när jag vill fortsätta jobba utan att behöva ladda ur den innan.
