- 20260102_155219.JPG (266.66 KiB) Visad 98 gånger

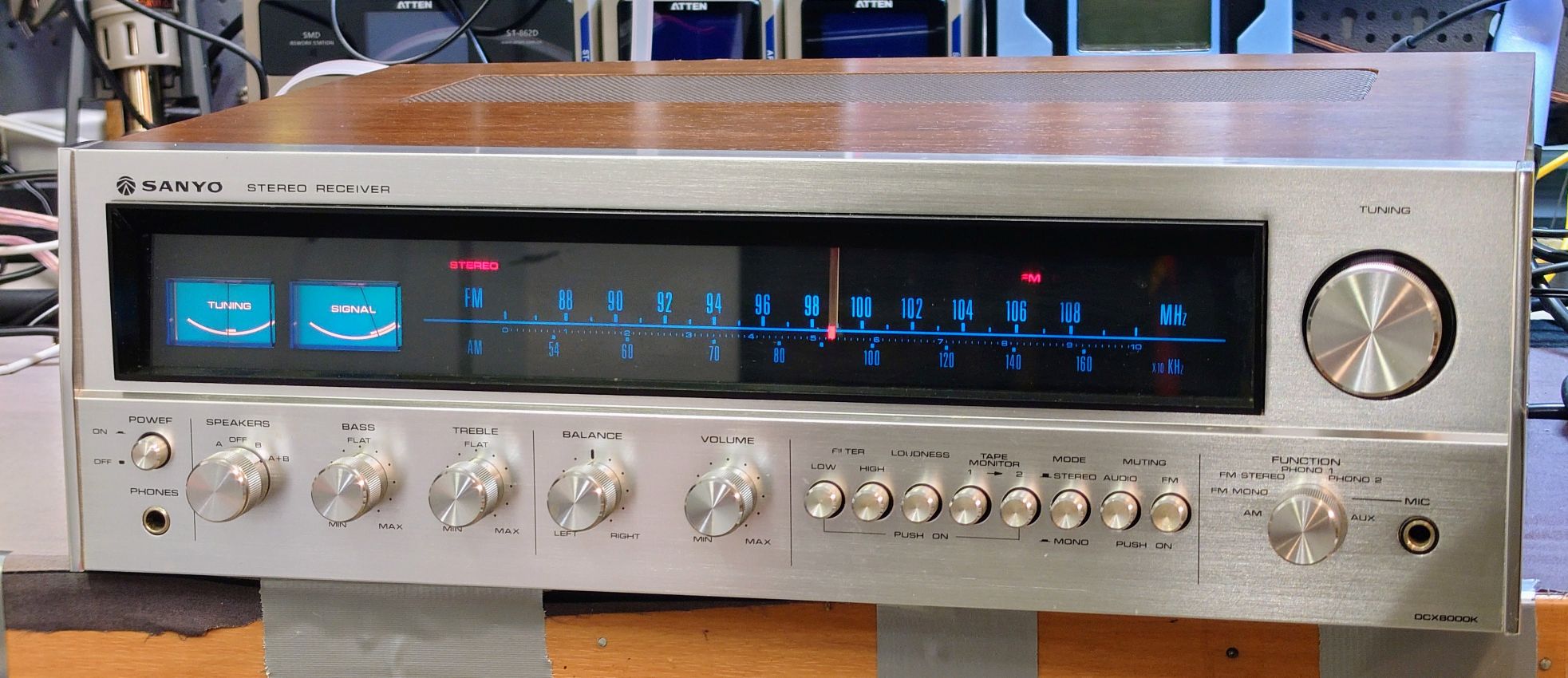

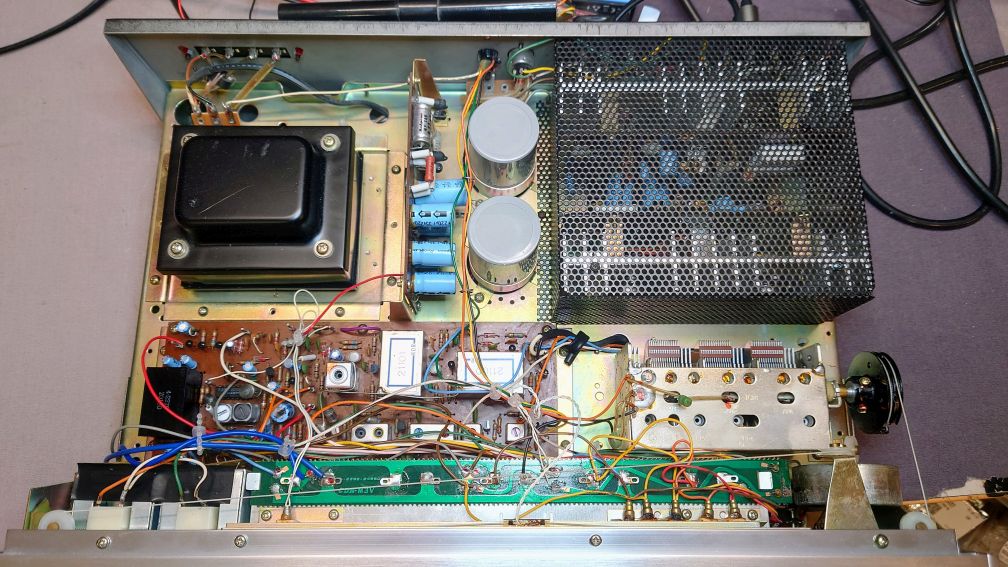

Efter att ha lossat huven och bottenplattan blir jag glatt överraskad! Jag var lite rädd att den skulle se ut som den JVC VR-5535L som jag öppnade härom veckan, och som fick mig att backa långsamt bakåt och skruva ihop den igen och lägga på en-annan-dag-hyllan.
- 20260102_155424.jpg (166.51 KiB) Visad 98 gånger
- 20260103_141158.JPG (504.59 KiB) Visad 98 gånger

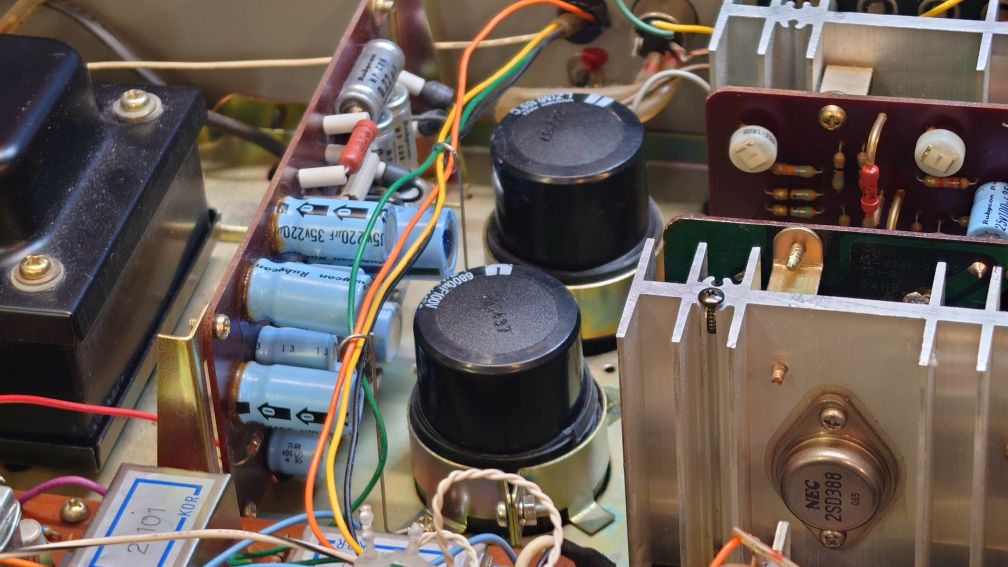

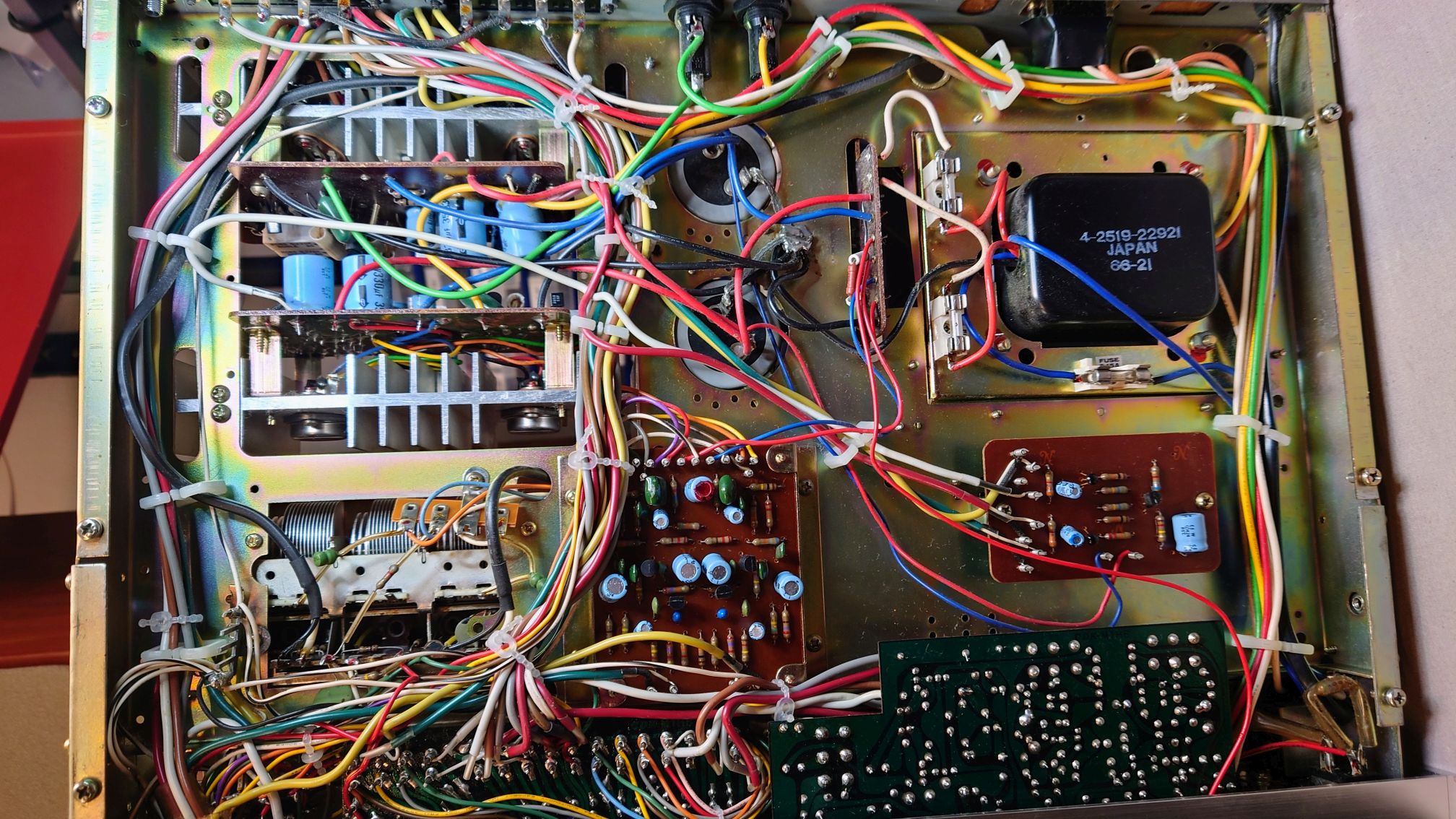

Jag brukar börja med slutstegen, men det är ju inget som brinner så jag kan börja vars jag vill. Så jag börjar med filterkondingarna på 4700 uF som jag byter till 6800 uF. Diametern på de nya är rejält mindre, men jag har funnit att några varv tillklippt cykelslang är fiffigt. Det är enklare än tusen varv med eltejp och de sitter fast. På kretskortet till vänster om filterkondingarna på bilden nedan hittar man strömförsörjningen. Det bruna kladdiga under de blå elektrolyterna på det kretskortet är lim. Jag behöver byta dessa och se till att inga limrester nuddar några ledare, för limmet kan tydligen orsaka elände.
- 20260103_155811.JPG (150.83 KiB) Visad 98 gånger

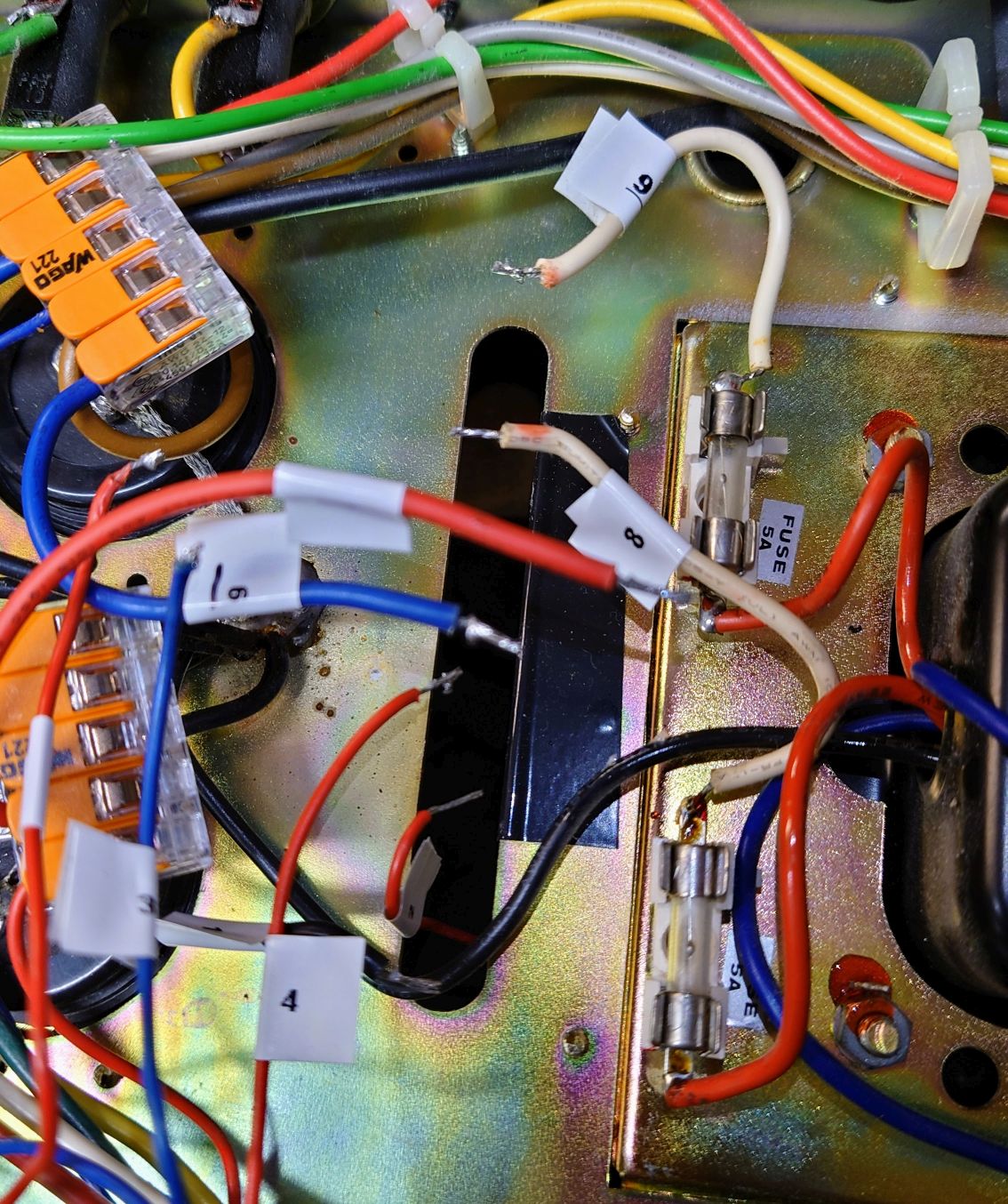

Om det går så brukar jag byta komponenter på plats och undviker väldigt gärna att ta loss kretskort. Men strömförsörjningskortet har bara nio ledare anslutna, och det skulle vara väldigt svårt att byta alla komponenter utan att ta loss det. Så jag märker upp alla sladdar med små lappar med 1-9 innan jag löder loss dem. Numreringen blev visst tvärtom mot vad som står i schemat, eftersom jag lossade dem innan jag kollade schemat
Ja, jag mätte upp spänningarna INNAN jag lossade något förresten och gjorde anteckningar. Och jag kollade väljaren för matningsspänningen, men det finns bara val för 110V eller 220V.- 20260105_205455.JPG (346.92 KiB) Visad 98 gånger

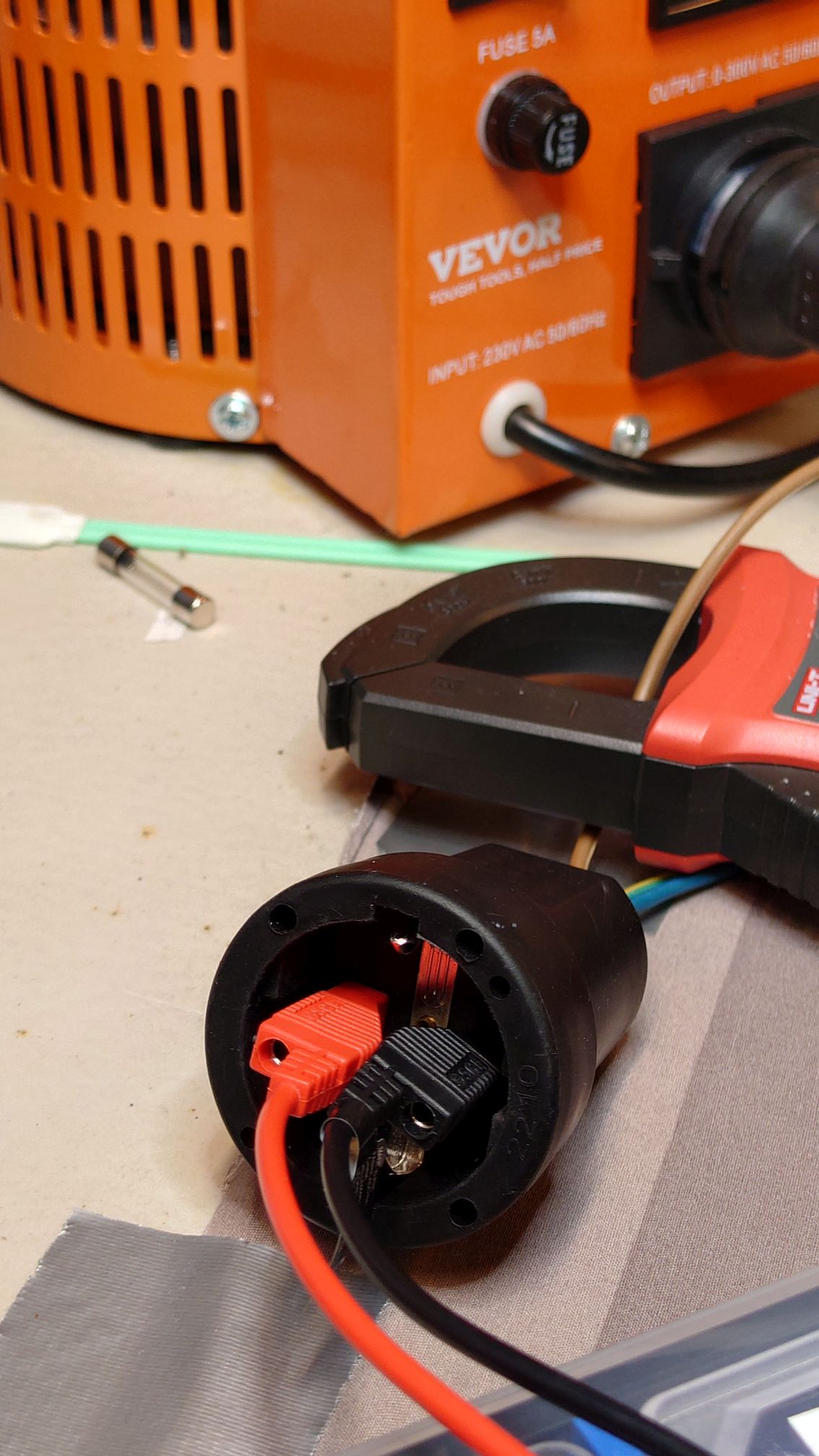

Sen brukar jag göra förlängningssladdar till transformator och andra kretskort. Men den här gången tänkte jag utmana mig själv lite och byta alla komponenter med kretskortet på labbänken. Lite wild-and-crazy för att vara mig! Men jag kommer såklart behöva testa kortet pö-om-pö och problemet är att hitta en växelspänningkälla. Men så slog det mig att jag har ju Variac'en! Ett par banankontakter in i kontakten från variac'en ser helt bananas men kul ut

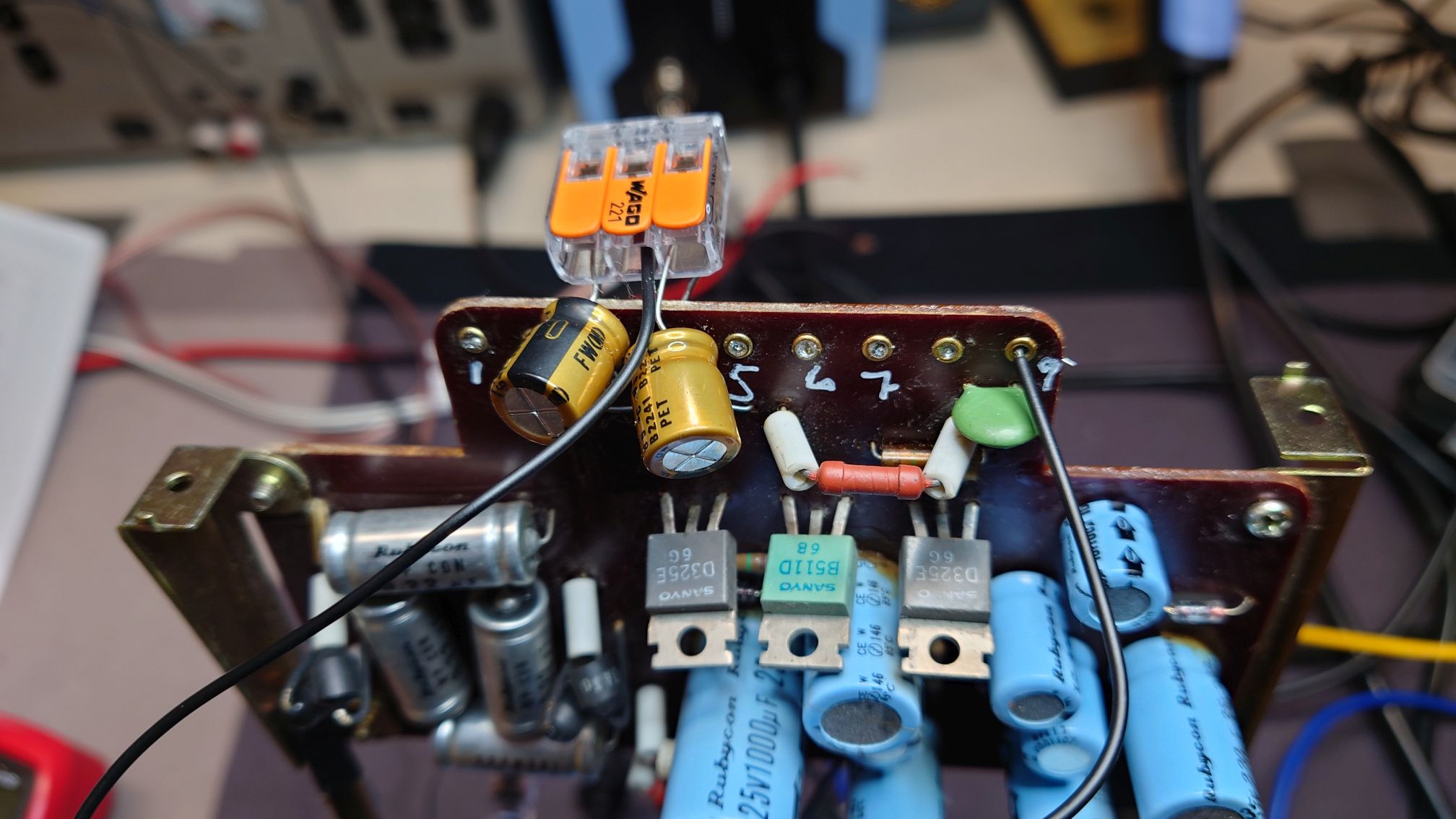

Såklart mätte jag upp växelspänningen med en voltmeter innan jag kopplade in kortet, för rutan med spänningen på variac'en kan man nog inte lita på vid så låga spänningar. Istället för att koppla in stora filterkondingar lödde jag in två 100 uF och klämde på en snabbklämma till jordanslutningen.- 20260105_154735.JPG (295.59 KiB) Visad 98 gånger
- 20260105_195356.JPG (263.36 KiB) Visad 98 gånger

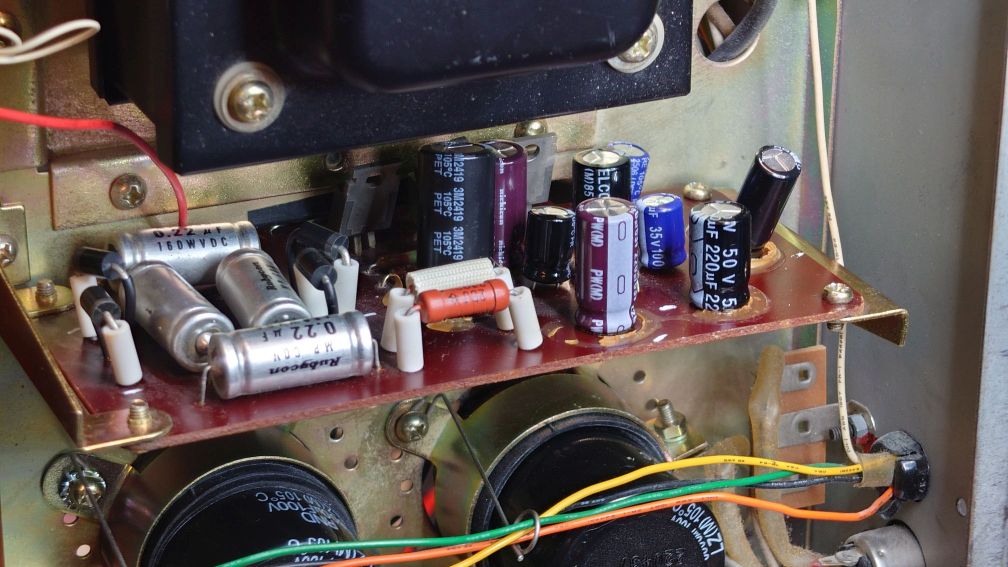

Jag kommer nog låta de fyra 0.22 uF i metall få vara kvar (för de ser coola ut och är säkerligen perfekta), men i övrigt byter jag nog det mesta när kortet ändå är framme. Jag ska sätta en röd prick på alla elektrolyter åt samma håll så jag vet var + och - ska sitta, och kanske sätta en markering på kretskortet också. En vit Posca-penna med tunn spets är väldigt bra att ha!

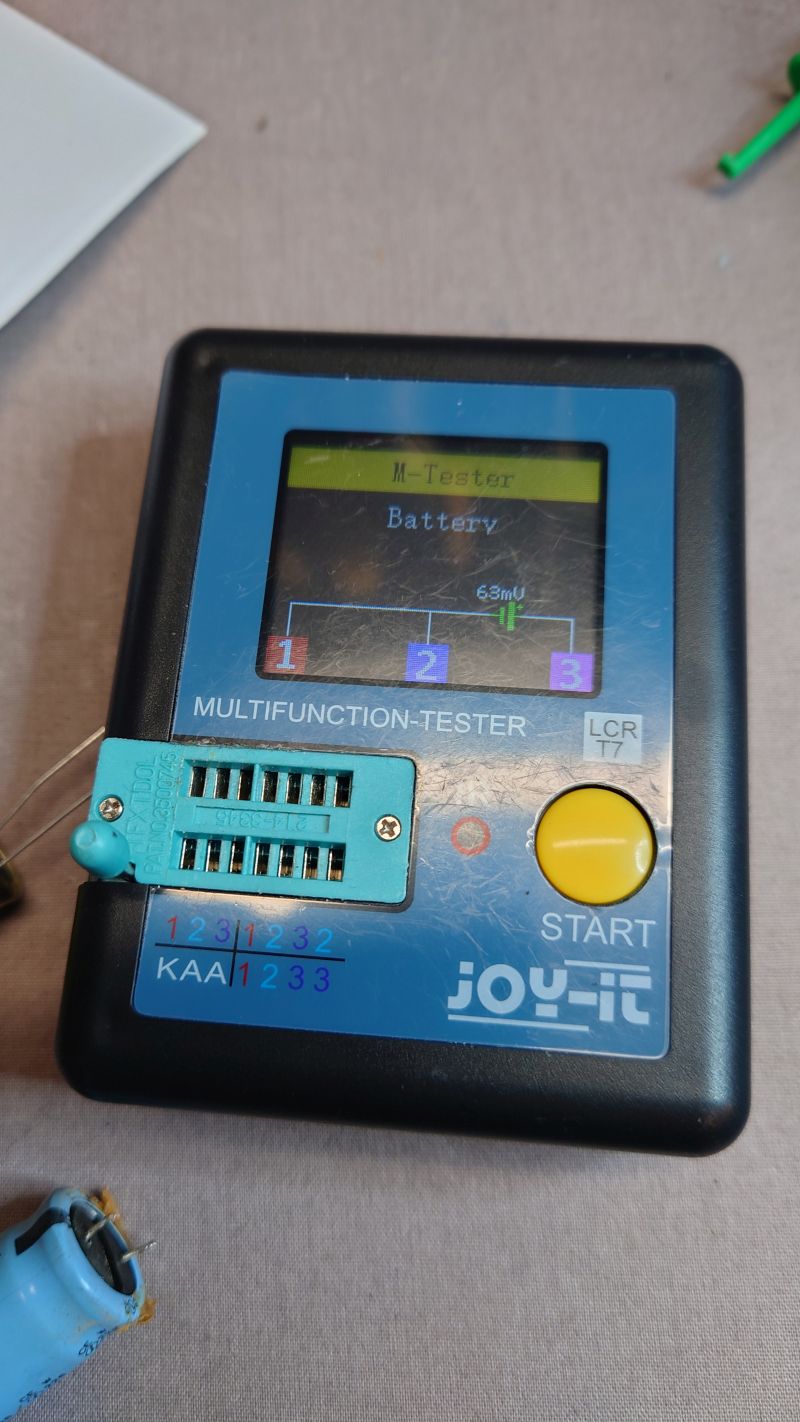

Jag provar att vrida upp tre eller fyra gånger till, för jag har svårt att tro't... Det är ju bara kondingar jag bytt liksom, som jag gjort par hundra gånger utan problem. Bara att koppla ur kortet och sätta på labbänken för test och sucka en stund. Verkar som att en zener är väck faktiskt, men på den service manual som jag laddat ner på Sanyo DCX-8000K är det omöligt att se vilken diod det är på PCB:t. Antingen är det en 24V eller 13V. Men jag googlar och hittar att DCX-6000k har samma PCB för strömförsörjning och där är bilderna bättre. Tror det är D601 (13V). Men jag behöver fundera över VARFÖR en zener gick sönder precis nu. Slumpen eller nåt som är fel? Jag har inte bytt några av transistorerna för de har en ganska märklig spec med över 100 hFE i kombo med 7W. Det finns liksom inte längre. Eller jo, jag har KSC2690 med hFE över 160, men det känns lite knasigt. Kanske måste jag löda loss dem och kolla att de är okej iaf. Tebaks i kylrummet en stund igen efter en värmande stund vid datorn...
