Luxman R-800

[margunlun]

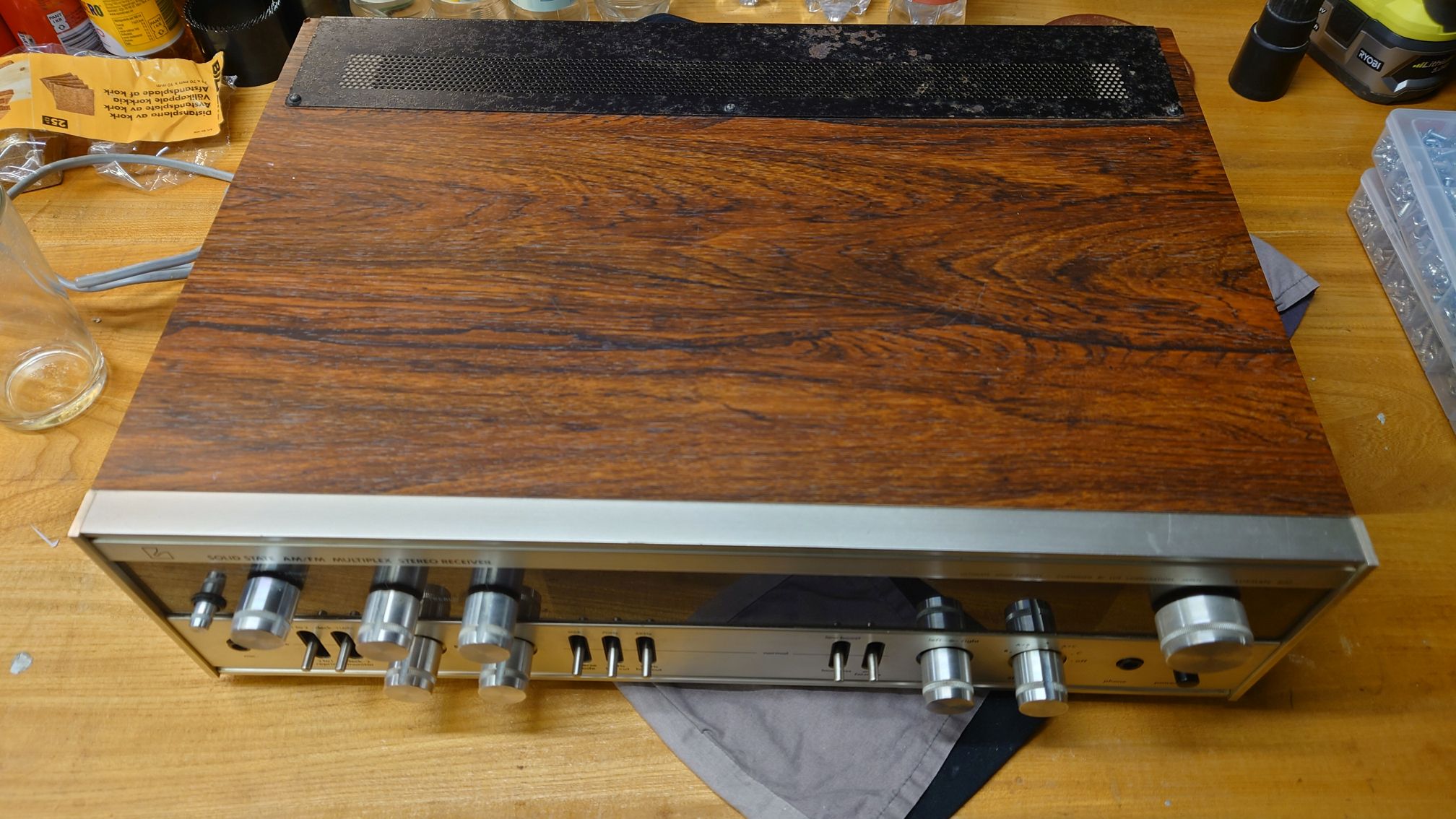

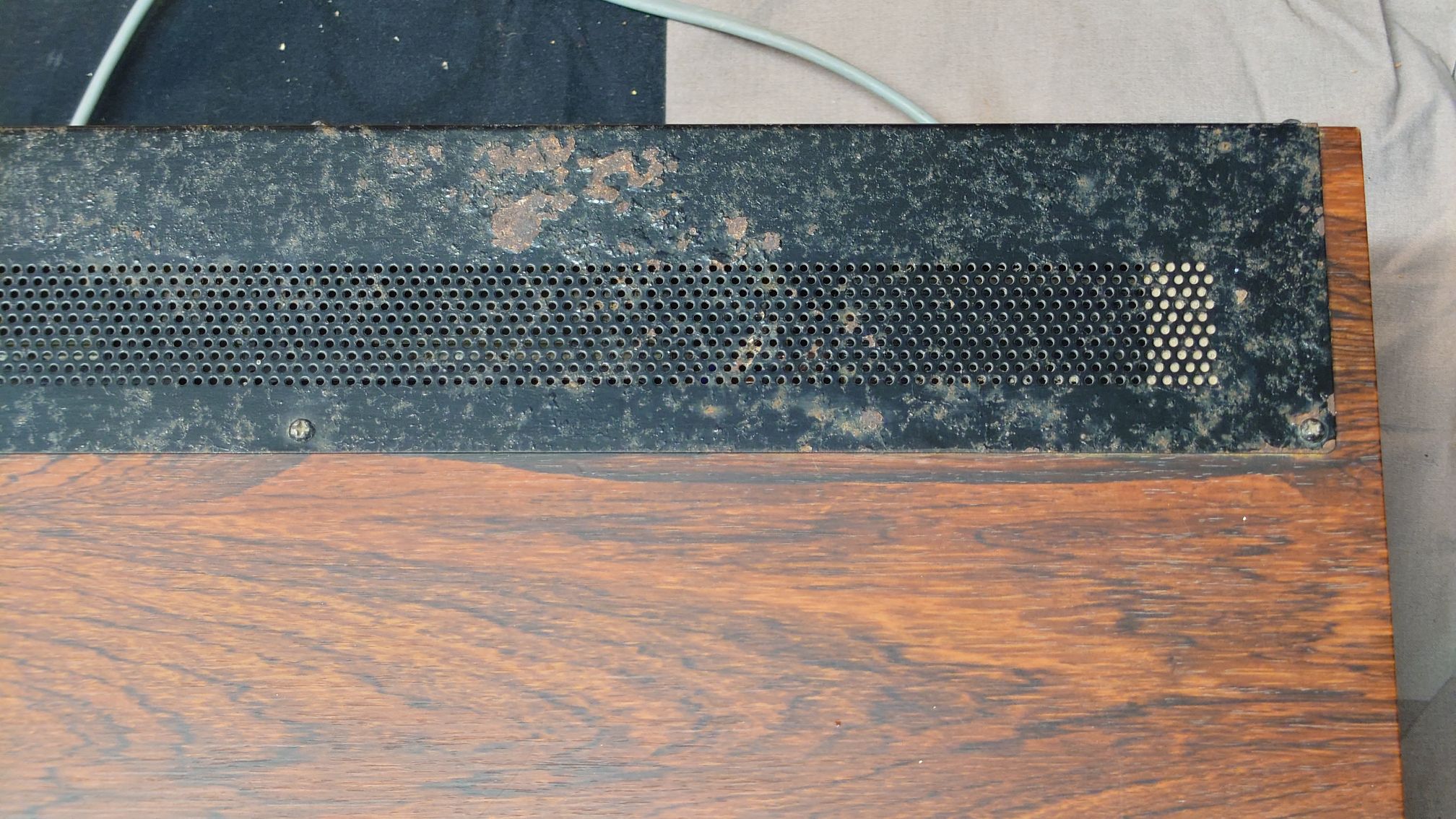

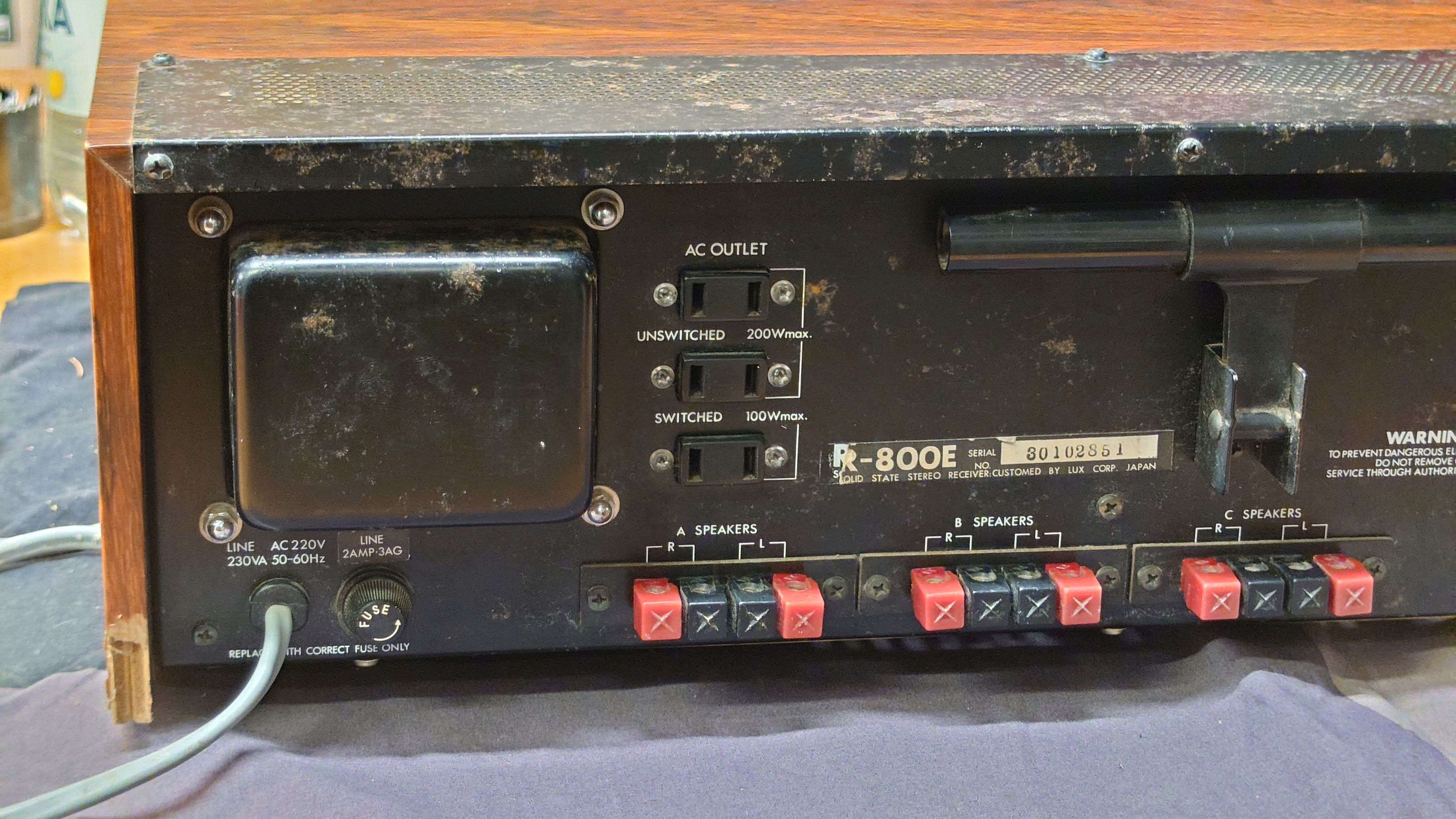

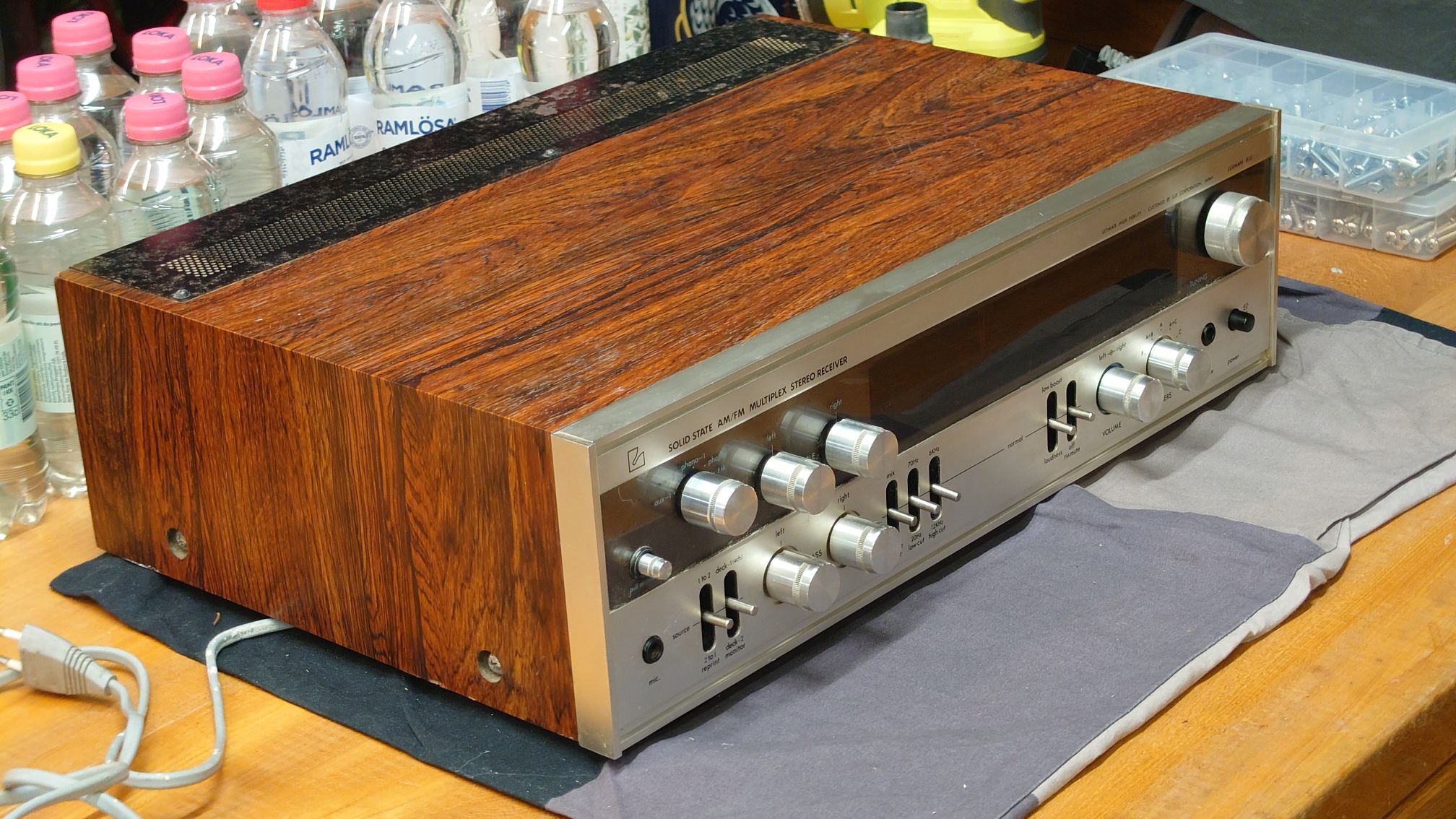

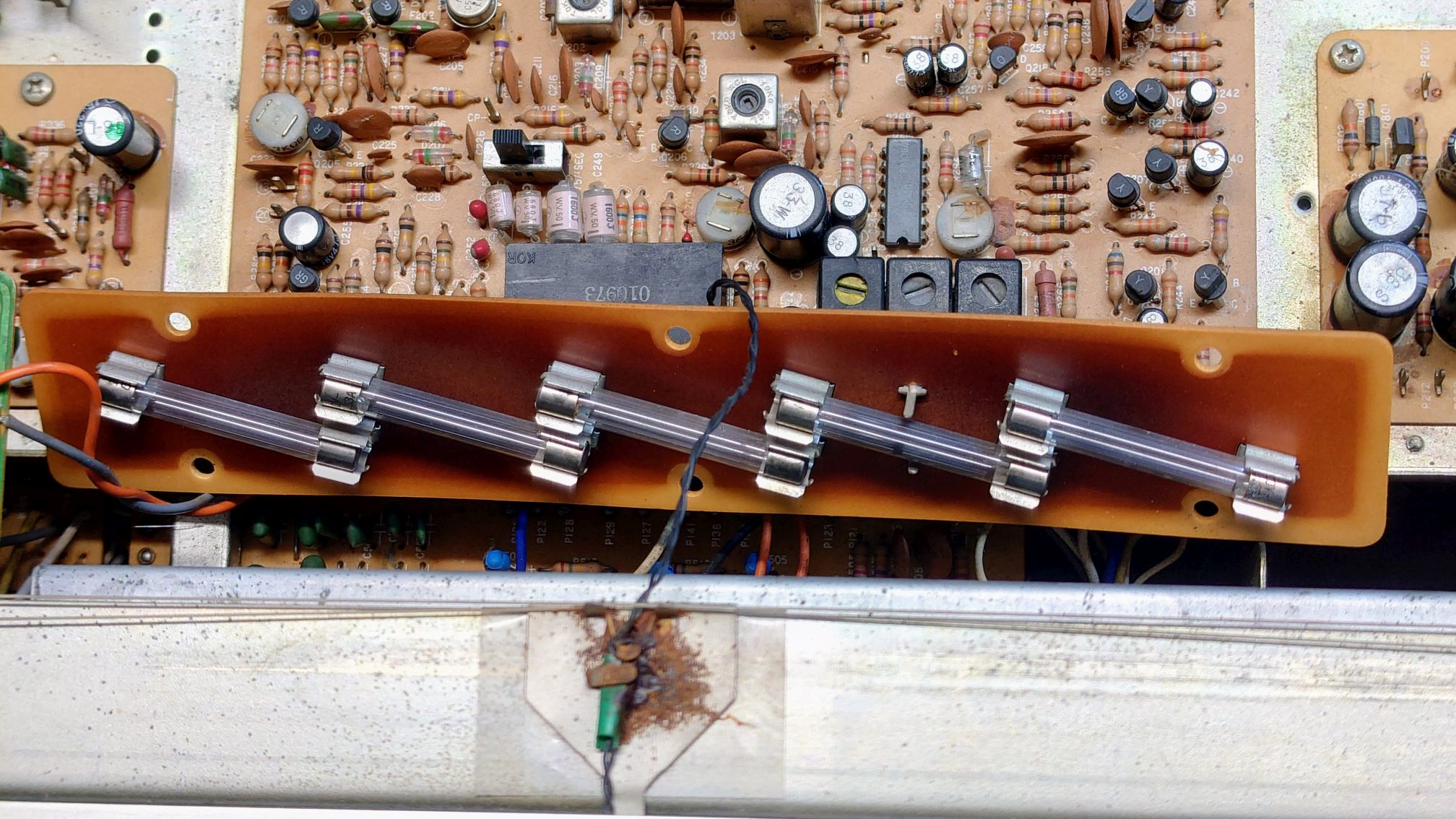

För någon vecka sen fick jag hem min första Luxman! De springer gärna iväg i pris över min budget, men den här utlovades vara "stendöd" och det var bra. Den såg verkligen död ut vid ankomst och jag blev lite orolig. Den har nog levt ett hårt liv ett tag, för den är ganska rostig på baksidan. Men i övrigt väldigt fin på trächassit och fronten Nu blir det många bilder...men iaf så vid första provet så låter det faktiskt väldigt bra från AUX-ingångarna. Ser död ut men låter väldigt levande! Radiodelarna verkar faktiskt stendöda dock och jag kan inte direkt se att det är något fel på strömförsörjningen. Lamporna till fronten ser ut som något jag aldrig sett eller förväntat mig se (wtf är de här för 45 mm långa lampor?). Den här receivern har iaf max en tiondel så många komponenter som QX-747:an så det känns som en rimlig utmaning den 5 februari 2026. Ljudet är faktiskt så bra att jag undrar om jag öht ska göra något med slutstegen? Men radion ska igång och lampor ska lysa, annars ser det för trist ut. Och kondingar och dåliga transistorer ska såklart bytas. Rosten ska slipas och rätt svart färg ska målas efter det. Najs









[Bill50x]

Har alltid gillat Luxmans design från denna period. Rediga knappar/spakar, snygga rattar och bra design för enkelt handhavande. Ska bli kul att följa renoveringen.

/ B

[margunlun]

Har alltid gillat Luxmans design från denna period. Rediga knappar/spakar, snygga rattar och bra design för enkelt handhavande. Ska bli kul att följa renoveringen.

/ B

Ja den är väldigt snygg! Hade väl önskat att volymratten var lite större så hade det varit lite mer inuitivt. Det brukar hända med liknande förstärkare att jag bara ska sträcka mig för att ratta mellan ingångsväljaren men rattar upp volymen till max (man vaknar iofs). Sen är det kanske lite märkligt att kunna ställa in olika bas och diskant för höger och vänster. Men har man olika högtalare på höger och vänster sida är det såklart toppen Det kanske ger någon fördel för ljudet kan jag tänka mig att ha dem separat?

[hifikg]

Det står ju ultimat hifi på den så den är säkert bra! Har haft några Luxman själv o vet egentligen inte varför jag inte satt nöjd med dem, men det var före OA52.
Det kan ha varit för att jag trodde hifi-lyckan skulle bli större med separata enheter, skaffade ett luxuöst försteg o då måste jag ha separata enheter förstås.

[margunlun]

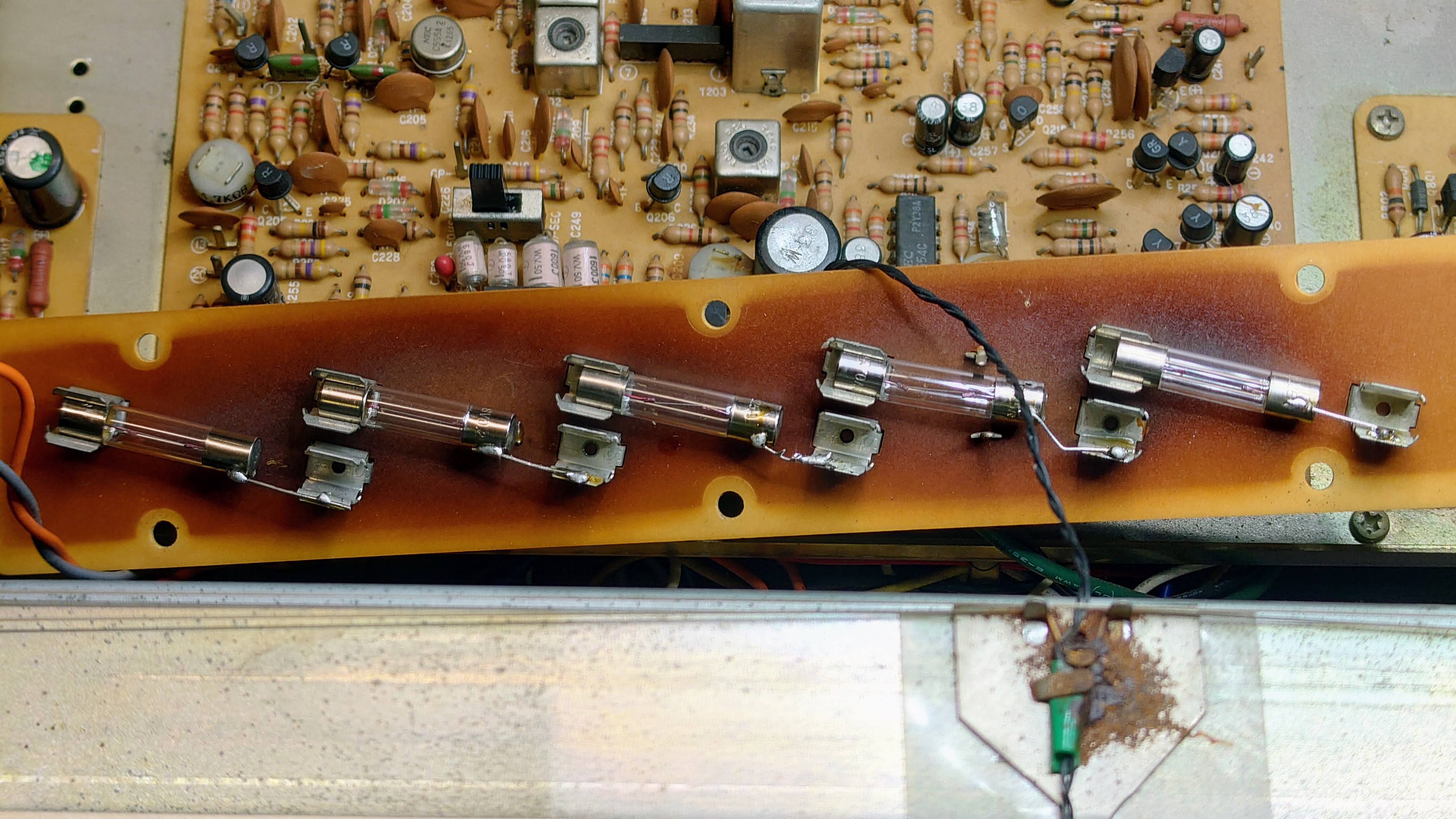

Jag hade 31 mm 8V lampor som passade i ena änden så jag lödde på pinnar till andra Klart på en kvart! Det borde varit 10V-lampor men alltså det här mecket med lampor i gamla förstärkare kan ta timmar. Ev byter jag till LED:ar det sista jag gör men nu lyser det så egentligen är jag nöjd.

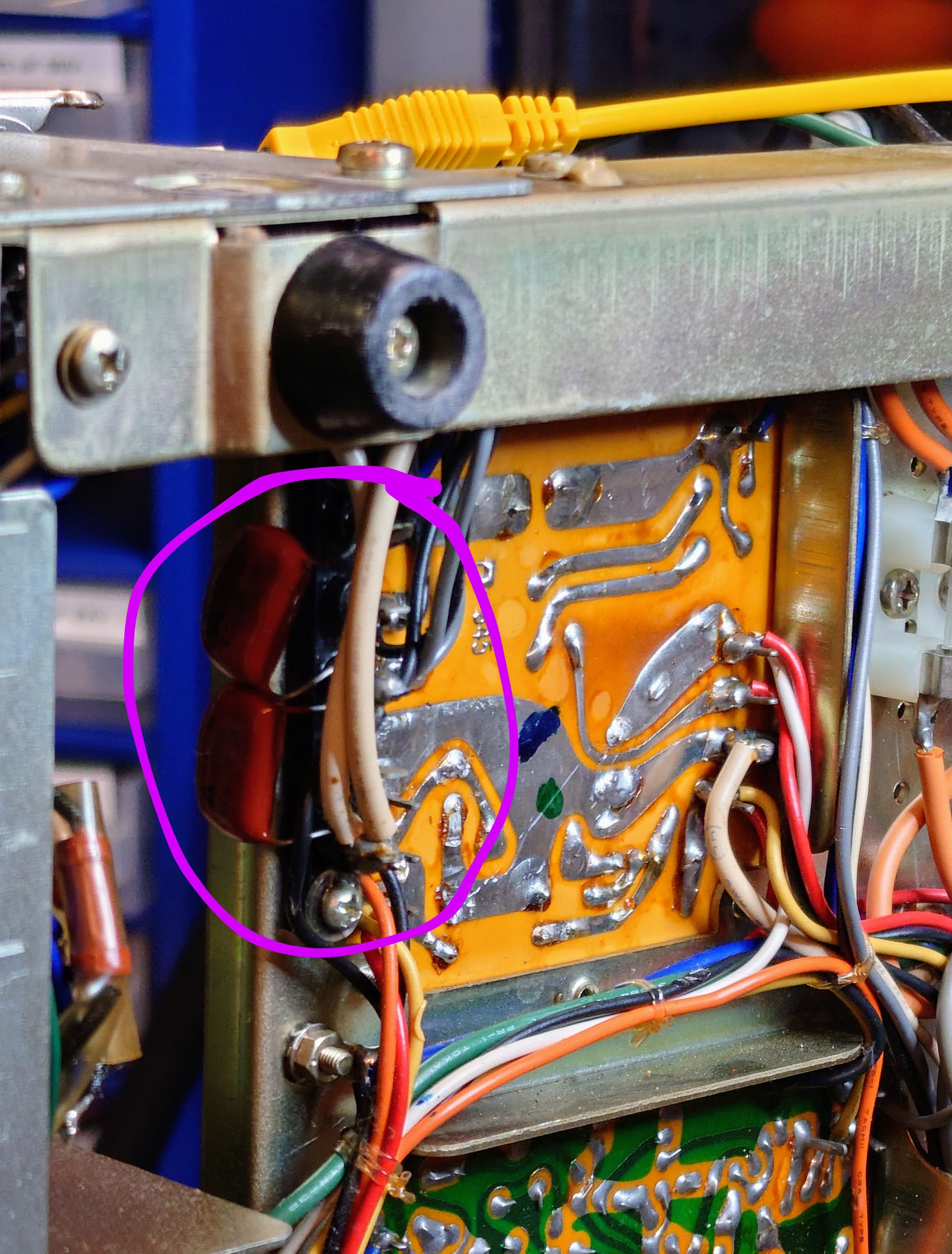

Sen spenderade jag en stund med att byta nätkabeln mot en jordad för jag tycker det är så obehagligt att ta i en apparat som vibrerar med 50Hz. Ibland slingrar sig nätkabeln sig kors och tvärs genom hela förstärkaren till knapp eller vred på framsidan, och då brukar jag kapa den bara en bit in på insidan och sen sätta snabbkopplingar till den nya kabeln (gärna ett buntband på insidan som dragavlastning). Jag brukar köpa apparatkabel och klippa av apparatkontakten. De är iofs i plast och inte gummi så de blir lite stela, men gummikablarna jag köpt är så otroligt tjocka och svåra att få igenom chassit. Jag har köpt en sats med gummigenomföringar, men det är nästan bara en storlek som går åt.


På undersidan nära kanten, där man gärna sätter fingrarna när man ska vända på steken, har man 230V! Man måste, tycker jag, sätta några remsor med eltejp innan man gör något annat där 230V blottas så det inte händer en olycka. Det har hänt mig några gånger att jag ska stötta handen på fel ställe under spänningsmätning, eller vända på apparaten och som tur är drar jordfelsbrytaren direkt. Men folket hemma blir väldigt arga när wifit försvinner några minuter Numera är jag väldigt paranoid mot elchocker, vilket är bra, men det är ändå lätt hänt att göra misstag när hjärnan är hyperfokuserad på något problem. Jag fick lära mig av en kollega att med jordfelsbrytaren så behöver apparaten inte vara jordad för att funka. Det räcker med obalansen mellan nät och nolla för att jordfelsbrytaren ska bryta spänningen.

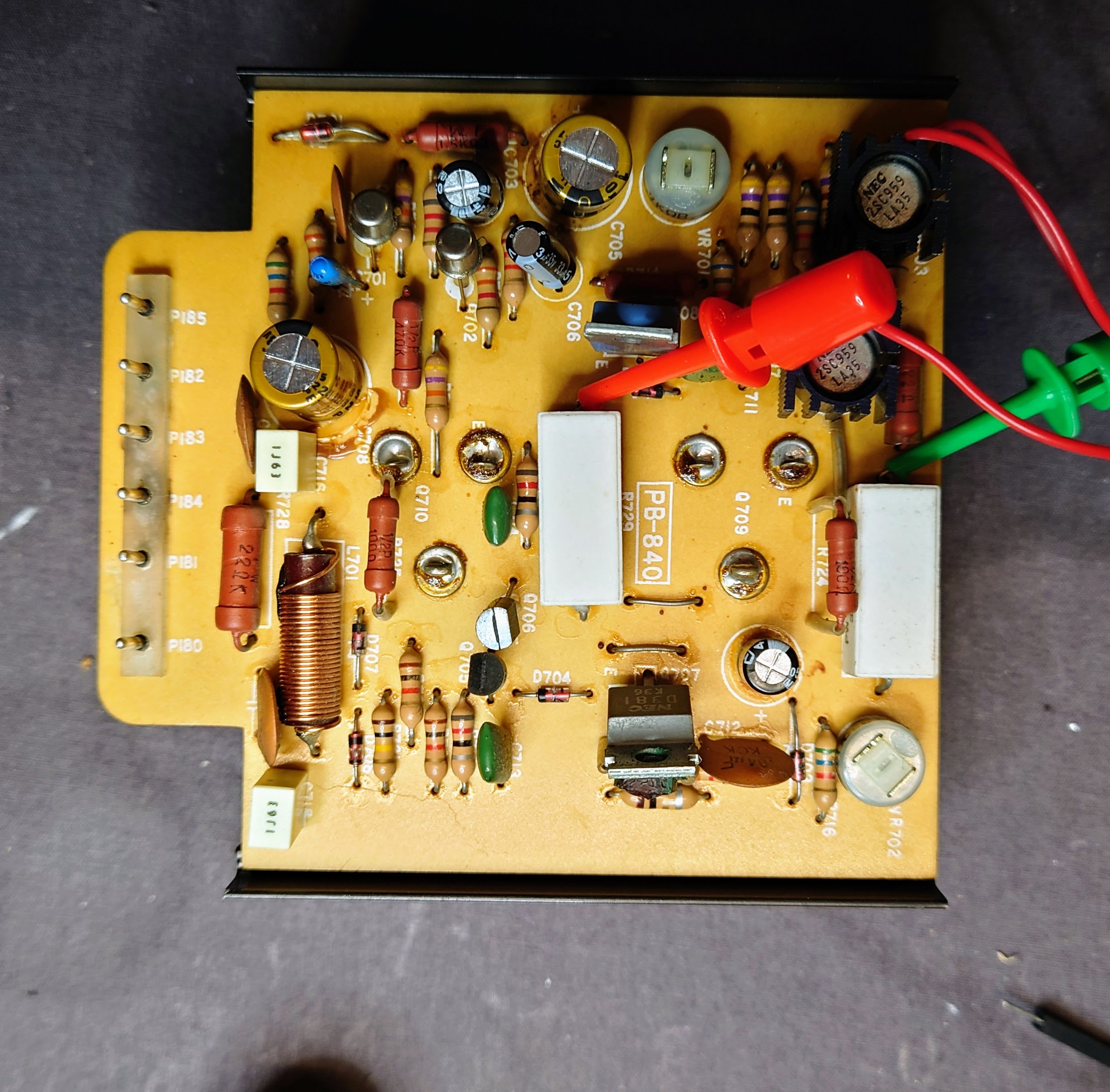

Jag borde väl börjat med radiodelen, men det var så enkelt att få loss slutstegen på den här modellen så det blev att byta kondingar på dem först. Service manualen är inte mycket till hjälp men det gick att mäta upp 0.8ohm mellan de två emittermotstånden och sätta mätprobarna där. Det var inga problem att justera nollan och bias på ena slutsteget men en trimpot för nollan gav upp under vridningarna och då får man ut 1.5V på ena högtalaren, suck. Sånt händer och jag borde ha kollat innan helgen vad för trimpotar jag skulle kunna behöva. Fan, på fredag kväll när allt är stängt hela helgen. Jag har ett gäng trimpotar hemma, men såklart inte 330ohm och 4.7kOhm... Det får bli att fixa 500ohm och 5kOhm 12-varvstrimpotar på måndag.
Jag ska fortsätta byta kondingar på slutstegen iaf och bara koppla in det fungerande slutsteget, och kanske börja på radiodelen. Det syns lite viftningar på FM-nålen, men signalstyrkan står tvärstill och det hörs noll ljud på FM. På AM brusar det iaf lite.


[Bill50x]

Har alltid gillat Luxmans design från denna period. Rediga knappar/spakar, snygga rattar och bra design för enkelt handhavande. Ska bli kul att följa renoveringen.

Ja den är väldigt snygg! Hade väl önskat att volymratten var lite större så hade det varit lite mer inuitivt. Det brukar hända med liknande förstärkare att jag bara ska sträcka mig för att ratta mellan ingångsväljaren men rattar upp volymen till max (man vaknar iofs). Sen är det kanske lite märkligt att kunna ställa in olika bas och diskant för höger och vänster. Men har man olika högtalare på höger och vänster sida är det såklart toppen Det kanske ger någon fördel för ljudet kan jag tänka mig att ha dem separat?

En större men likadan volymratt kan man säkert hitta, alternativt byter man alla rattar och tar en större volymratt. Men då måste det passa in till 100 %, annars är det bättre att behålla originalet och träna muskelminnet

Separata tonkontroller till respektive högtalare kan definitivt vara positivt. Säg att din möblering/placering av högtalarna blir assymetrisk så den ena högtalaren kommer stå närmare en sidovägg. Då kommer du att få mer bas från denna och då kan du justera den ena högtalaren så de blir (ungefär) lika. Eller om du har en tung tjock gobeläng hängande som dämpar den ena högtalarens diskant. Med separata tonkontroller kan du fixa detta någorlunda. Tanken är inte för att kompensera för olika högtalare.

/ B
